单自由度剪叉式圆盘驱动升降承载装置

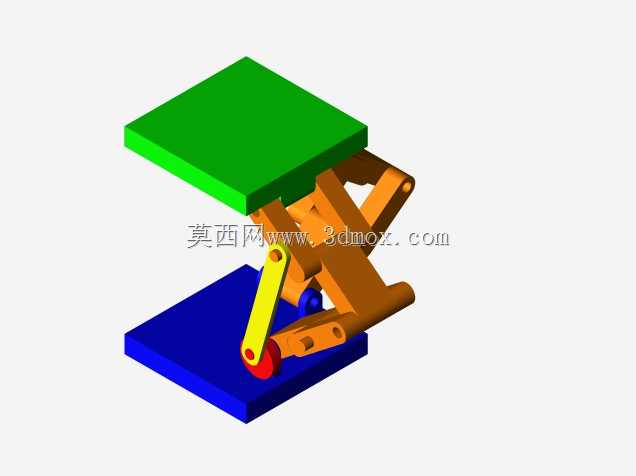

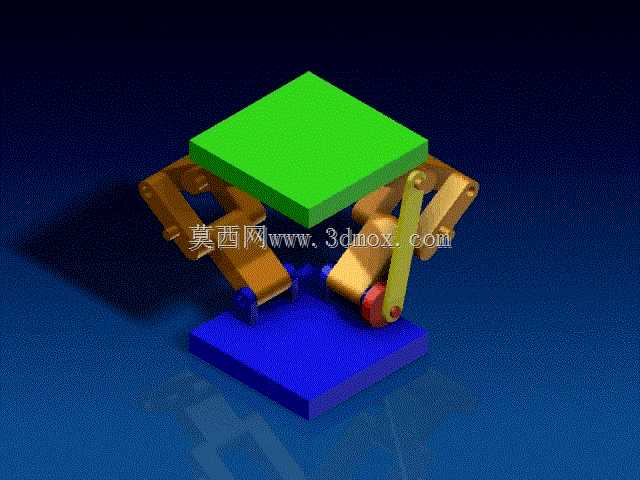

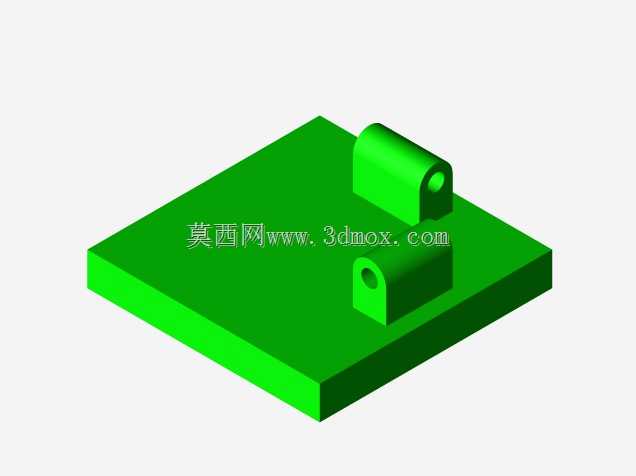

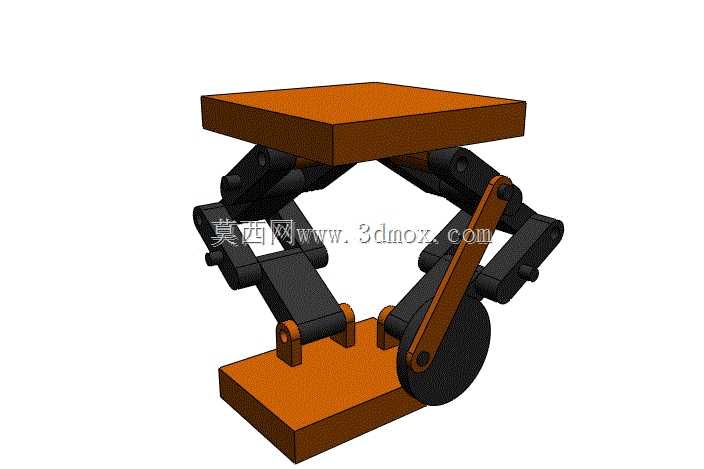

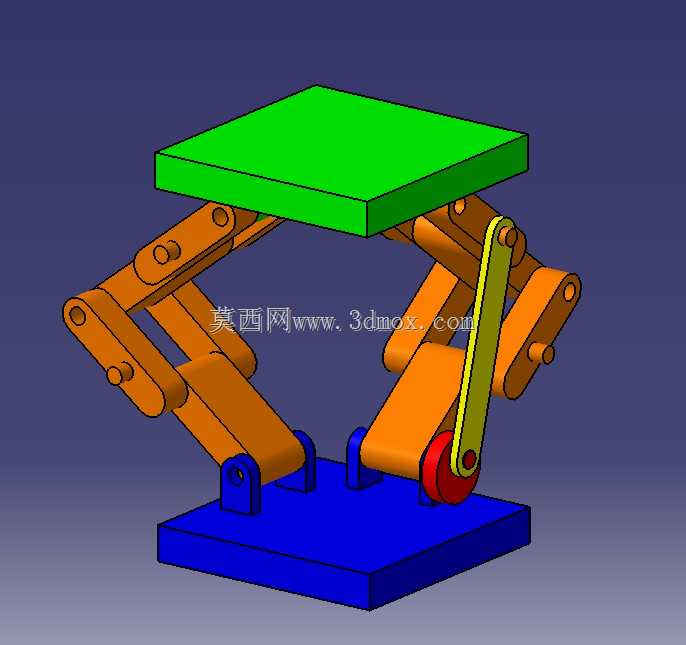

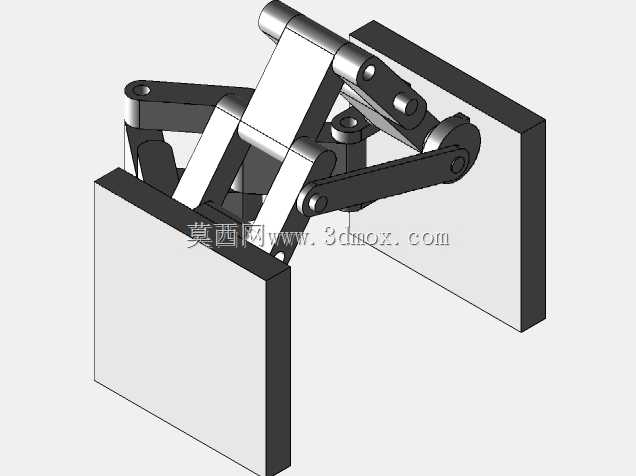

该升降装置主要面向轻工装配、小型物料工位转运、教学实验演示、轻型工装高度调节等场景使用，可作为小型生产线的工位高度调节载体，适配电子元器件装配、小型工件检测、教学实训机构的机械原理演示等场景，能够在有限的安装空间内实现稳定的垂直升降动作，满足小行程范围内的高度精准调整需求，无需搭配复杂的外置驱动管线即可完成手动或低速自动驱动作业。装置整体采用上下双层矩形承载平台搭配剪叉式铰接臂的结构布局，下层平台作为固定安装基座，可通过螺栓紧固在作业台面或设备机架上，安装边界预留了充足的紧固件操作空间，不会与周边相邻设备产生安装干涉；上层平台为作业承载面，表面平整可直接放置工装夹具、待加工工件或检测器具，平台边缘做了直角过渡处理，可根据实际使用需求加装定位挡块或防滑衬垫。核心传动部分采用单自由度铰接剪叉臂组，多组铰接臂通过销轴转动连接，臂体之间的铰接间隙经过合理设计，既保证升降过程中臂体转动顺滑无卡滞，又能避免间隙过大导致的平台晃动问题；驱动端采用偏心圆盘搭配传动摆臂的结构，转动圆盘即可带动摆臂牵拉剪叉臂组完成收拢与展开动作，进而带动上层平台完成垂直方向的升降位移，整个传动过程仅需单动力输入即可实现稳定升降，无需额外的同步约束结构，大幅简化了整体结构复杂度。设计过程中重点优化了铰接点的受力分布，将驱动端的受力点设置在剪叉臂的中下部位置，降低驱动所需的作用力，手动操作时无需过大的转动力矩即可完成平台升降；同时剪叉臂组采用对称式布局，保证上层平台升降过程中始终保持水平状态，不会出现偏载倾斜的问题，在额定承载范围内升降全程运行平稳，平台的水平偏移量控制在极小范围内，满足精密装配作业的水平度要求。整体结构紧凑，安装时仅需固定下层基座平台即可投入使用，无需复杂的现场调试，适配多种小型作业场景的高度调节需求，可根据实际承载需求调整臂体的板材厚度与铰接销轴的直径，灵活适配不同载荷等级的使用要求。
