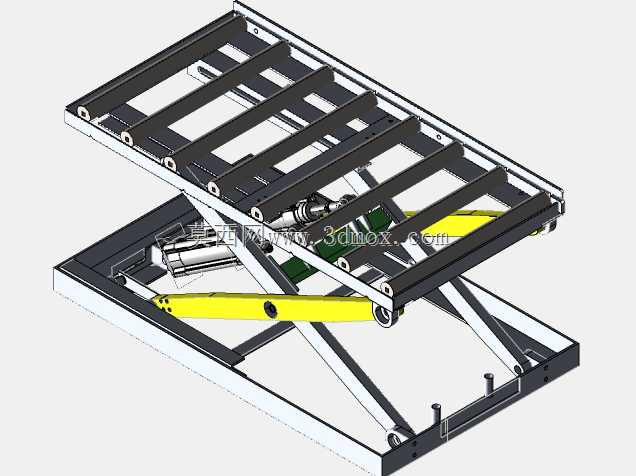

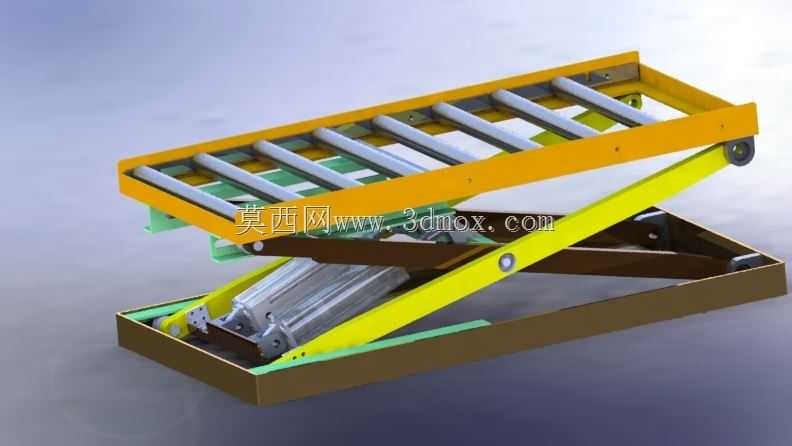

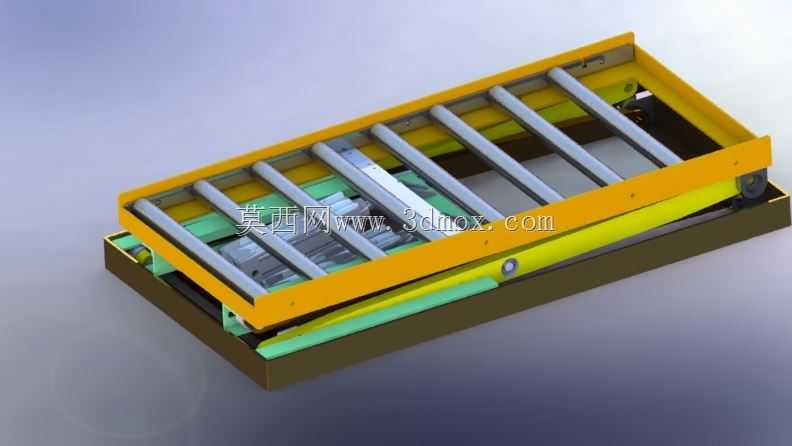

辊筒台面剪式液压升降输送台结构

这款带辊筒台面的剪式升降设备，主要应用于生产流水线的工位高度差衔接、仓储物流的货物托盘转运、轻型加工产线的工件上下料接驳场景，能够在固定安装点位完成垂直方向的物料托举与高度适配，解决不同作业面之间的高度差带来的物料搬运难题，尤其适配需要在升降后配合辊道完成水平推送的作业流程，无需额外配置转运工装即可实现物料的升降与横向输送衔接。设备核心用途是完成纵向的物体托举提升，台面搭载的多根平行镀锌辊筒，可让放置在台面上的箱体、托盘类工件依靠人力或辅助推力实现水平方向的顺滑移动，在升降到指定高度后，能够直接与同高度的固定辊道、生产线工作台面对接，让物料顺畅滑移到下一作业工位，减少重复搬运动作，降低一线作业人员的劳动强度，同时避免人工搬运重型工件带来的磕碰、砸伤风险。在功能特性上，设备采用剪叉式铰接臂作为核心承载结构，多组交叉铰接的臂架通过中部销轴连接，底部配置液压驱动单元作为动力源，驱动臂架完成开合动作实现台面的平稳升降，剪叉结构的受力分布均匀，升降过程中台面始终保持水平状态，不会出现侧倾、晃动问题；底部为一体式矩形安装底座，可通过膨胀螺栓直接固定在平整的混凝土地面，安装时无需额外做复杂的地基预埋，适配大多数车间、仓库的地面条件；台面的辊筒采用等间距排布，辊筒表面做镀锌防锈处理，耐磨性能优异，长期使用不会出现锈蚀卡滞问题，辊筒两端配置轴承座，转动阻力小，推送物料时顺滑无卡顿。设计思路上，整体结构优先考虑承载稳定性与作业实用性，剪臂采用加厚型钢加工而成，铰接点位配置耐磨衬套，减少长期往复升降带来的铰接磨损，延长设备的整体使用寿命；液压驱动单元内置在底座框架内部，既能够对动力部件起到防护作用，避免车间内的灰尘、切削碎屑落入动力单元影响运行，也让设备整体外观更加规整，不会有外露的管线带来安全隐患；台面边缘做包边加固处理，避免辊筒受侧向撞击出现移位变形，同时在剪臂的活动行程范围内设置机械限位结构，防止升降超出行程带来的结构损坏。在外形尺寸与安装边界上，设备整体为矩形结构，底座的占地面积与台面尺寸匹配，安装时仅需要预留出设备底座的固定空间，以及升降过程中剪臂开合所需的侧向空间即可，无需在周边预留过多冗余空间，能够适配车间内狭窄的工位安装需求；升降行程覆盖常规生产线的作业高度差范围，最低位时台面高度较低，方便低位上料，最高位可对接常规的流水线工作台、仓储货架的进出货层面，适配大多数轻工制造、仓储物流场景的常规高度需求。
