多杆件组合式气缸驱动连杆传动机构

项目分类:3D模型 发布时间:2021-09-22 ID:284983
  • 多杆件组合式气缸驱动连杆传动机构
  • 多杆件组合式气缸驱动连杆传动机构
  • 多杆件组合式气缸驱动连杆传动机构
  • 多杆件组合式气缸驱动连杆传动机构
  • 多杆件组合式气缸驱动连杆传动机构
  • 多杆件组合式气缸驱动连杆传动机构
  • 多杆件组合式气缸驱动连杆传动机构
  • 多杆件组合式气缸驱动连杆传动机构
  • 多杆件组合式气缸驱动连杆传动机构
  • 多杆件组合式气缸驱动连杆传动机构
  • 多杆件组合式气缸驱动连杆传动机构
  • 多杆件组合式气缸驱动连杆传动机构
  • 多杆件组合式气缸驱动连杆传动机构

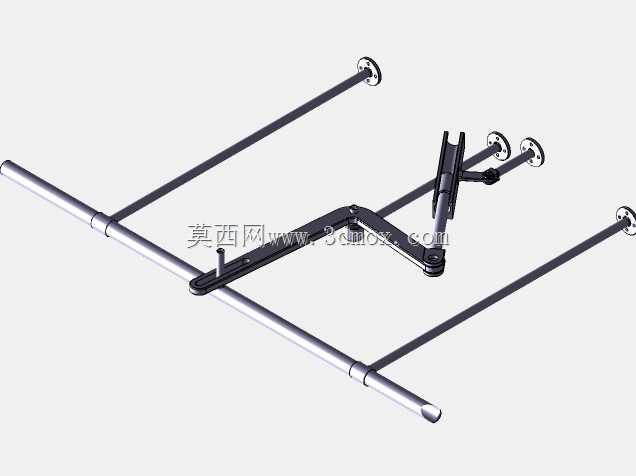

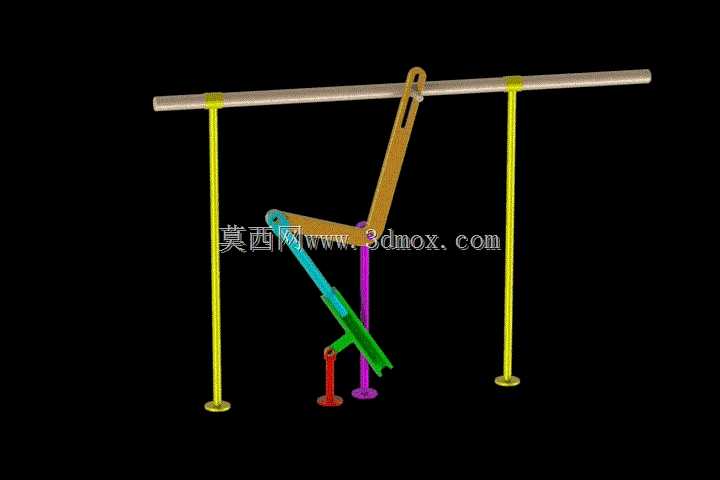

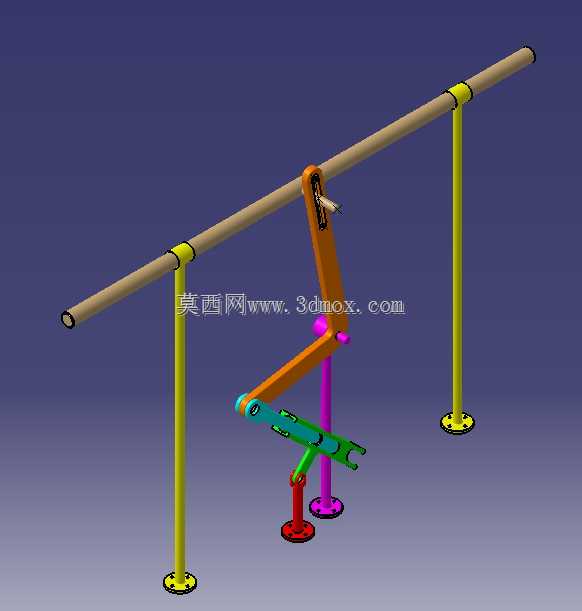

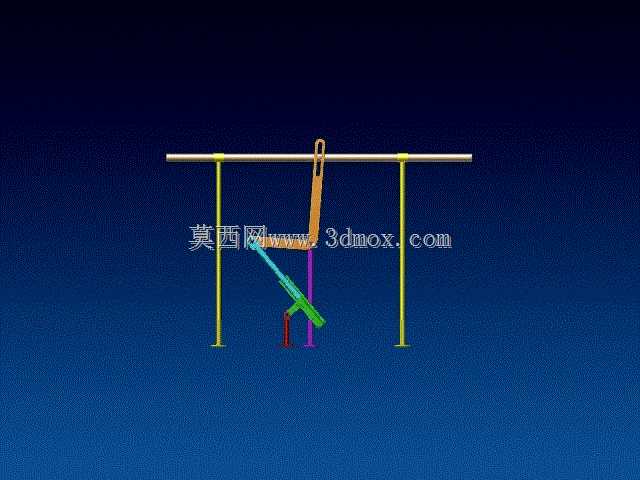

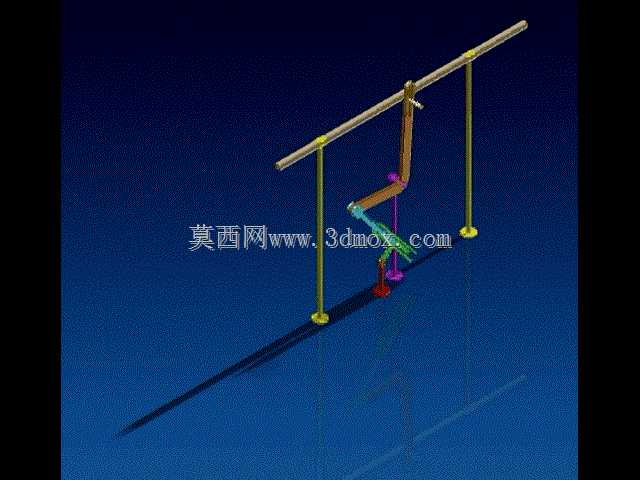

这套连杆传动结构常应用在轻载自动化工位的直线-摆动复合动作场景中,比如小件分拣工位的拨料动作、工装夹具的联动压合、小型输送线的挡料止停机构上,相比单一气缸直推的结构,它能把气缸活塞的直线往复运动,转化为末端执行件的多段轨迹输出,不需要额外增加多个动力源就能完成顺序动作,在紧凑安装空间里的适配性很强。从结构设计逻辑来看,整套机构以横向固定光杆作为上部安装基准,两根竖直导向杆承担上部横梁的支撑与滑动导向作用,避免传动过程中出现横向偏载;带滑槽的摆杆作为核心传动中间件,一端铰接在横向光杆的滑动支座上,另一端与下方的多段连杆组铰接,气缸的活塞端直接连接在摆杆的驱动点位上,活塞伸出时推动摆杆绕上部铰接点摆动,同时通过滑槽约束滑动副的运动轨迹,带动下方的连杆组完成预设的复合动作,活塞回缩时整套机构靠各铰接点的约束复位,动作行程的边界可以通过调整摆杆上滑槽的长度、铰接点的相对位置来灵活适配不同工位的行程需求。安装边界方面,上部横向光杆的两端预留了足够的装夹固定位,可以直接通过支座固定在设备的铝型材框架或者安装立板上,下方的气缸安装座、两根竖直导向杆的底部都设计了法兰式安装面,不需要额外做复杂的转接件就能完成固定,整套机构的横向占用宽度适配常规300-500mm间距的设备框架安装位,竖直方向的活动行程不会超出下部安装面的投影范围,不会和周边的输送线、工装位产生运动干涉。结构细节上,所有铰接位置都预留了标准销轴的安装间隙,建模时已经考虑了转动副的活动余量,不会出现运动死点;各杆件的截面尺寸按照轻载工况的受力情况做了匹配,长摆杆采用了加厚的截面设计,避免高速往复动作时出现杆件颤振,竖直导向杆和滑动支座之间的配合长度做了优化,既保证导向精度,又不会因为配合过长增加滑动阻力。这套结构的仿真验证已经覆盖了全行程的运动轨迹,能直观看到各杆件在动作过程中的位置变化,做同类型工位的结构设计时,可以直接参考其铰接点布置、动力输入点位的选取逻辑,调整杆件长度就能快速适配不同的动作轨迹需求,不需要从零开始做运动学验算,能大幅缩短非标结构的设计周期。
