剖视展示单耳铰接式液压缸结构设计

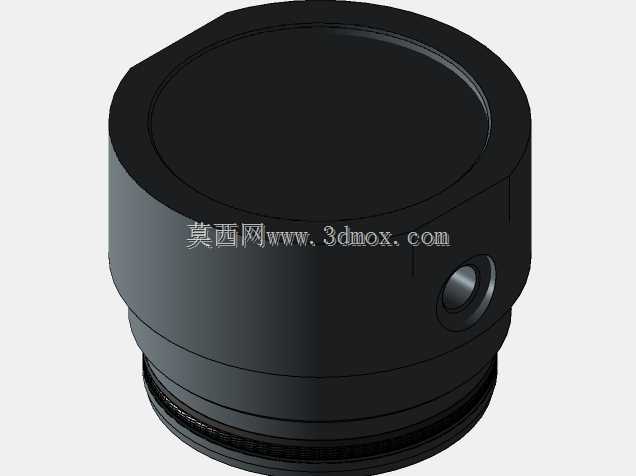

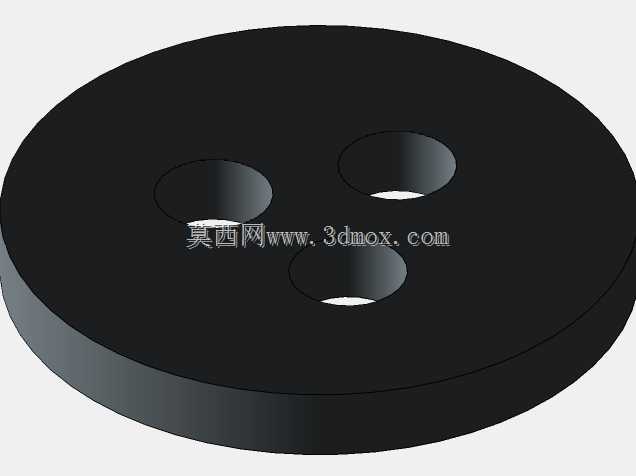

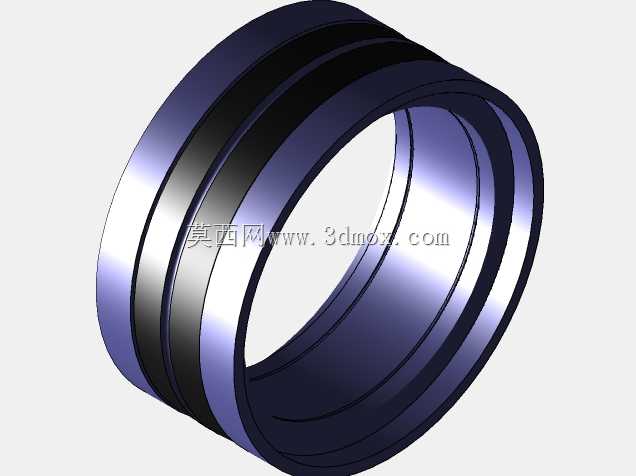

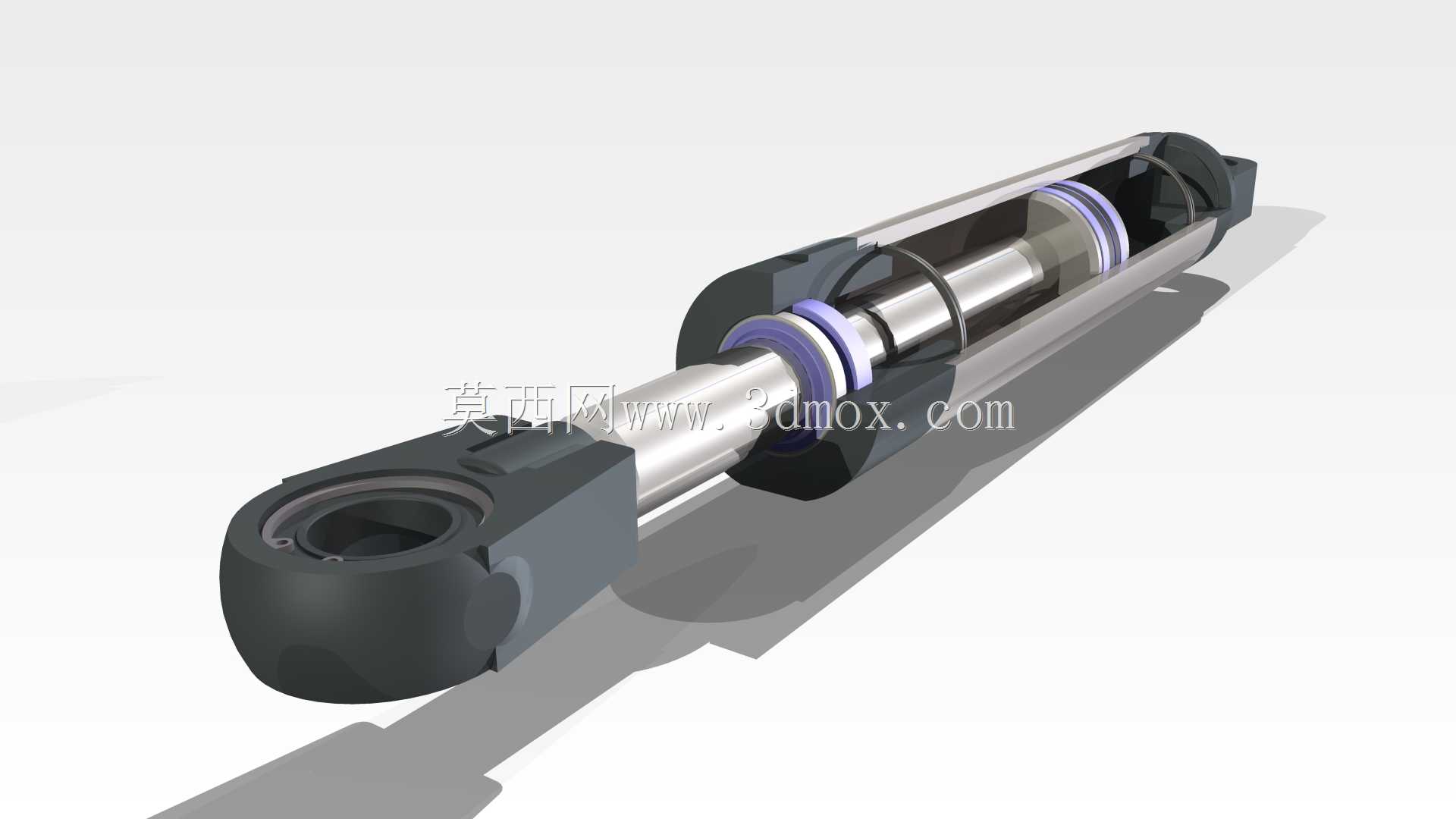

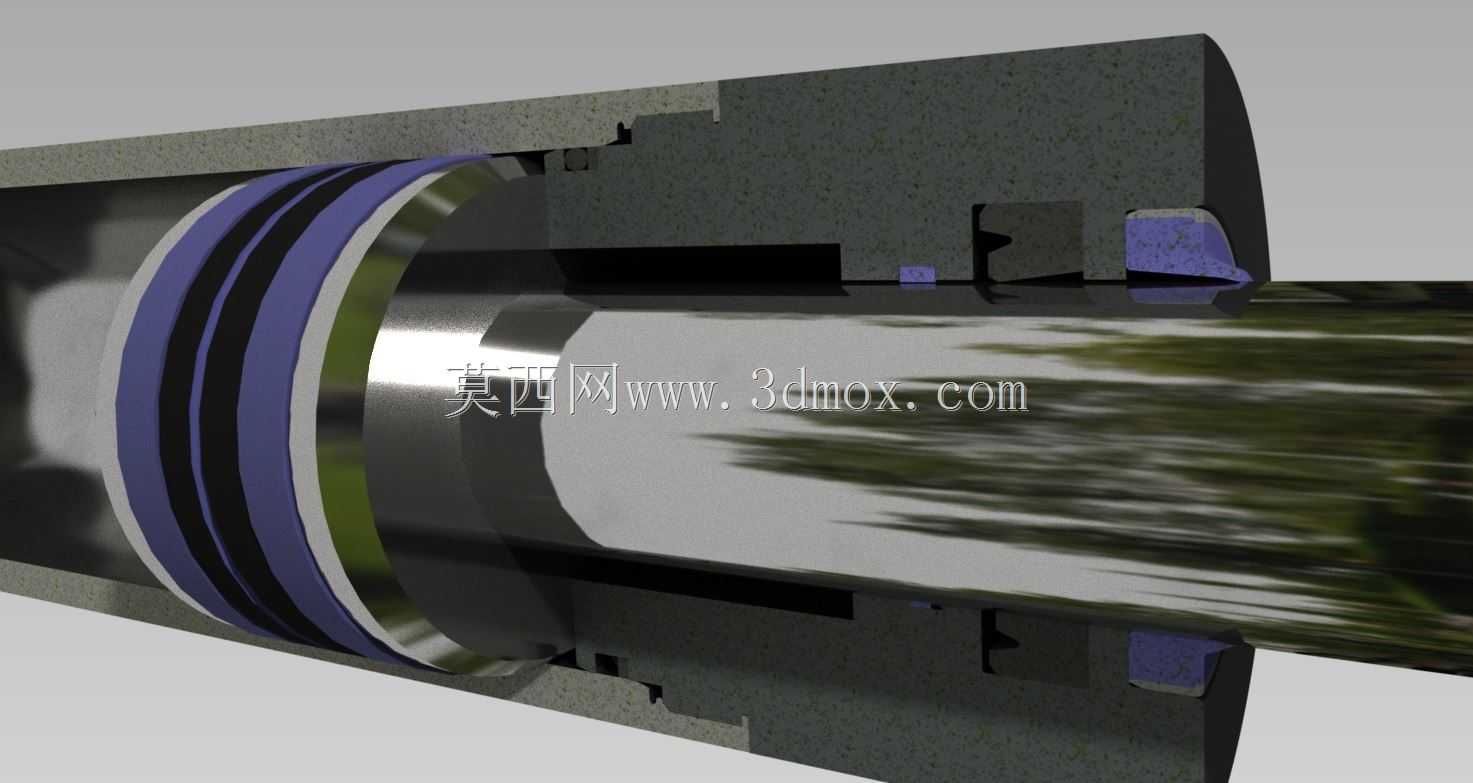

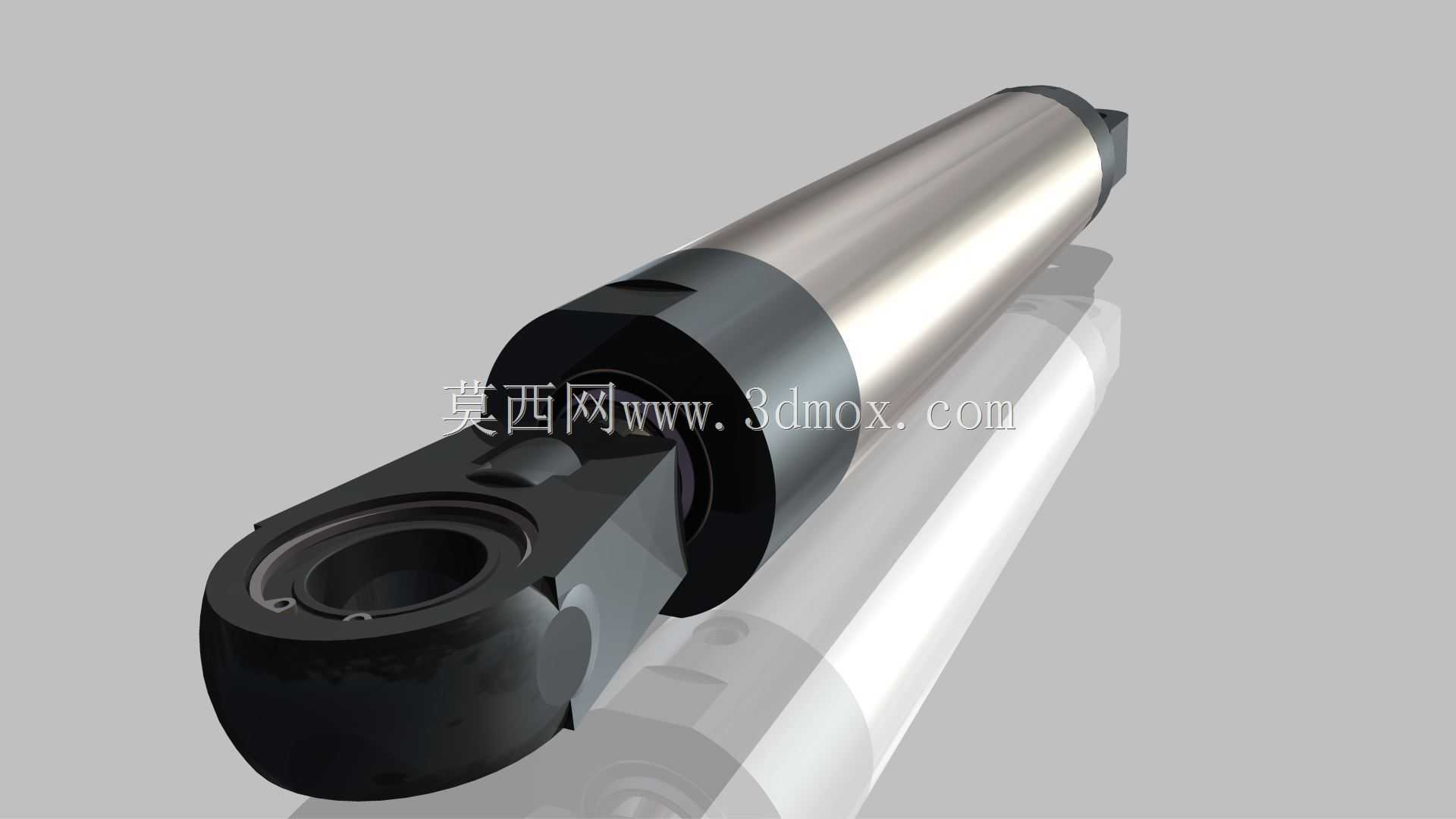

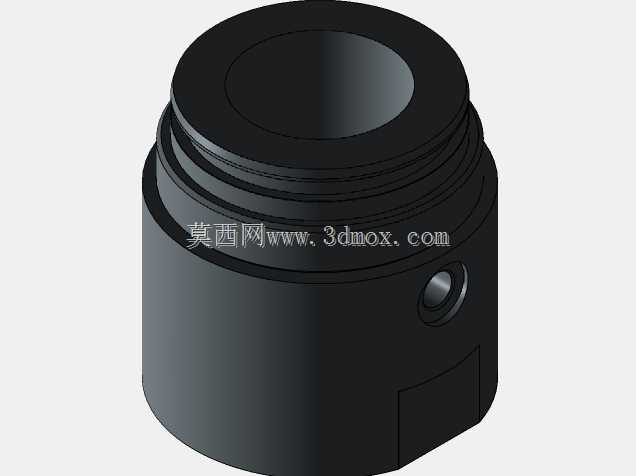

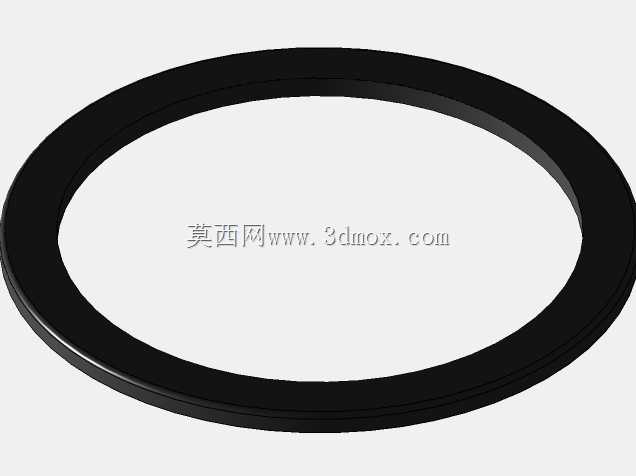

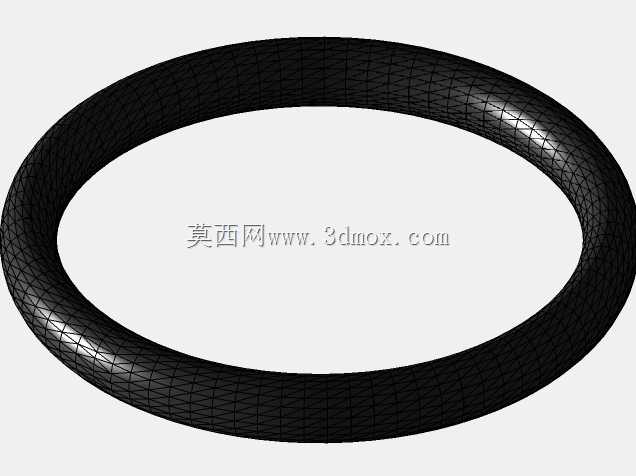

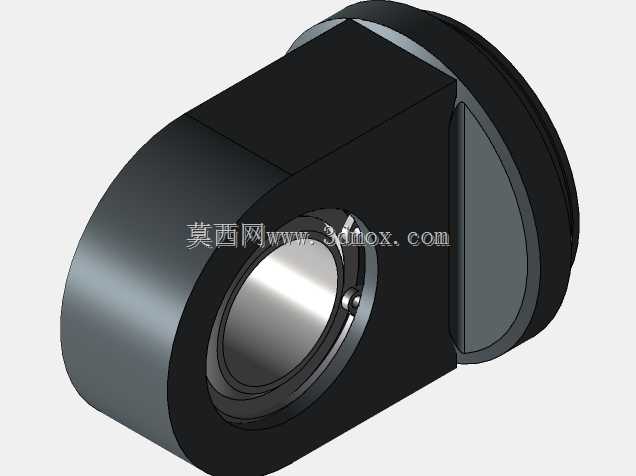

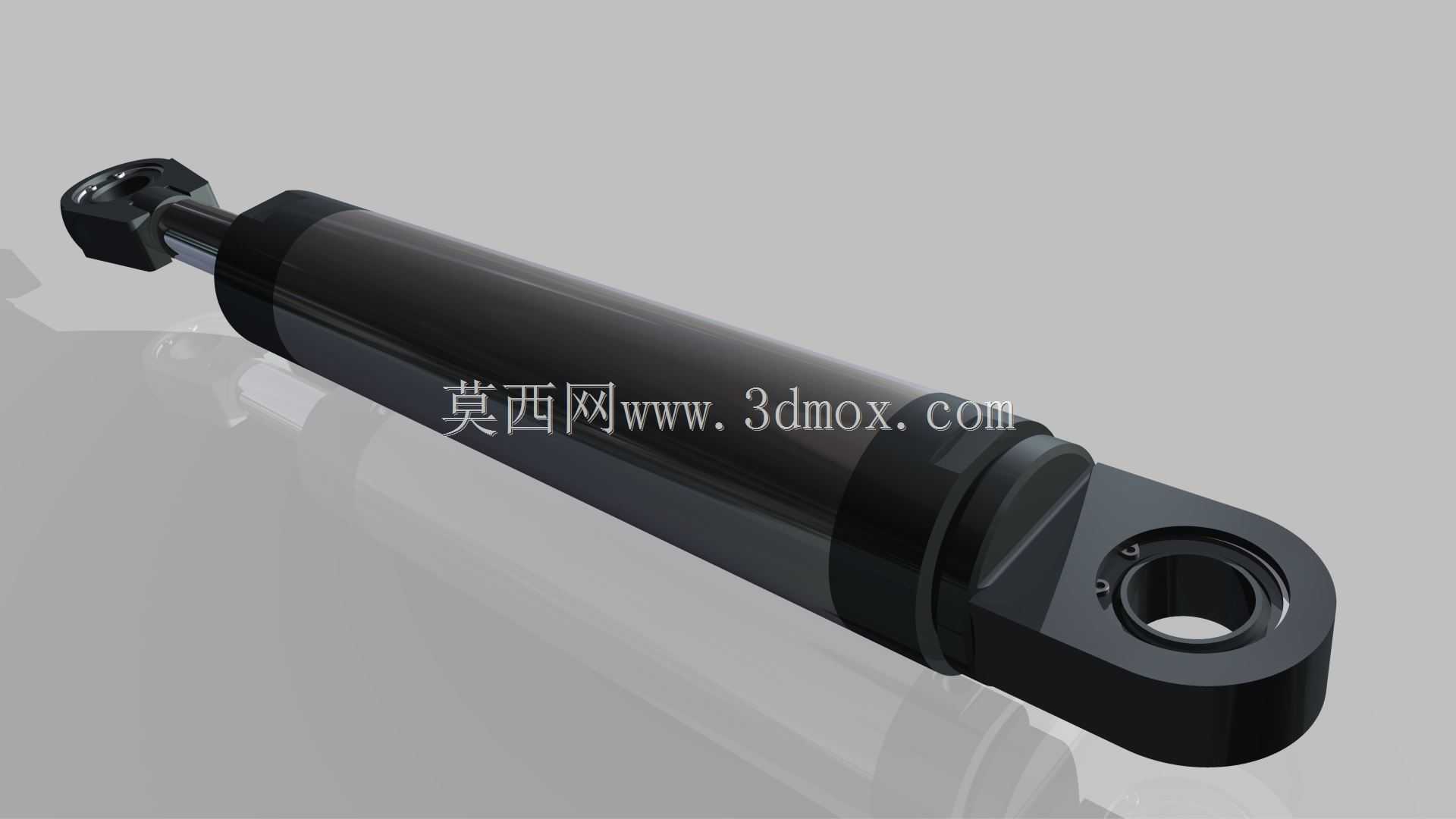

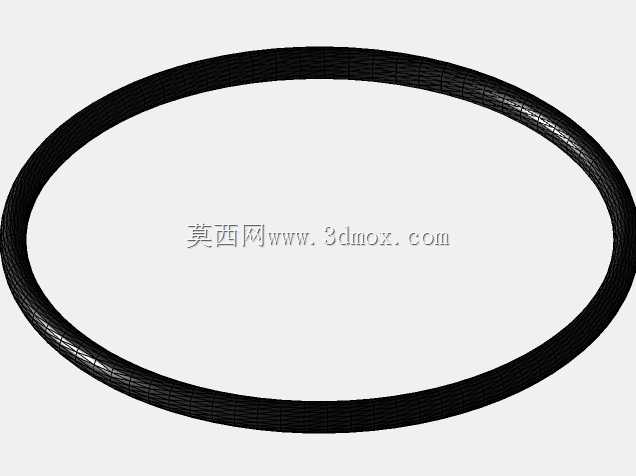

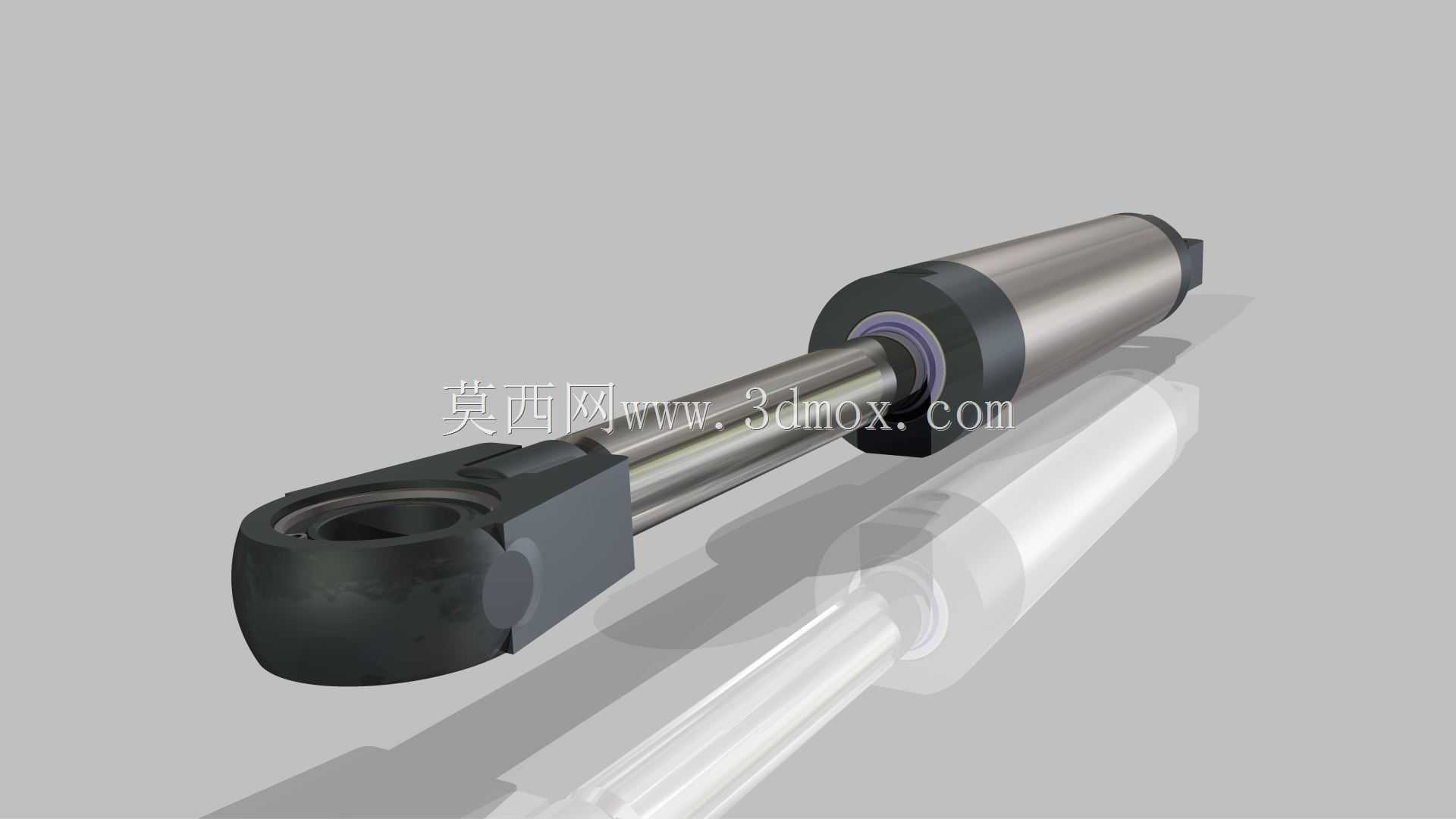

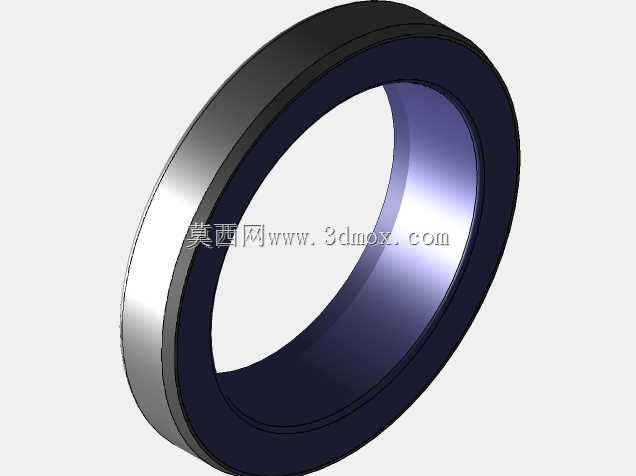

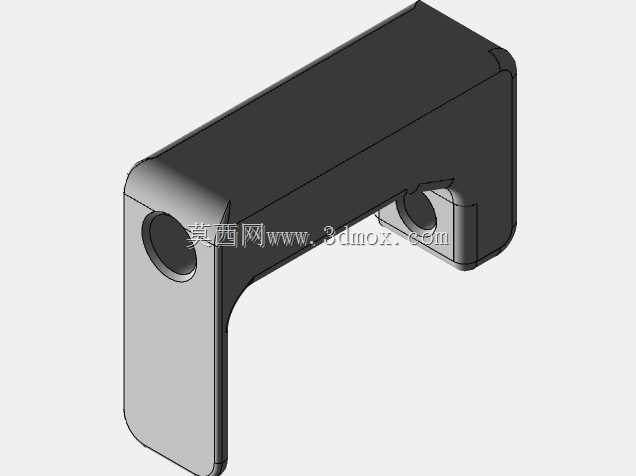

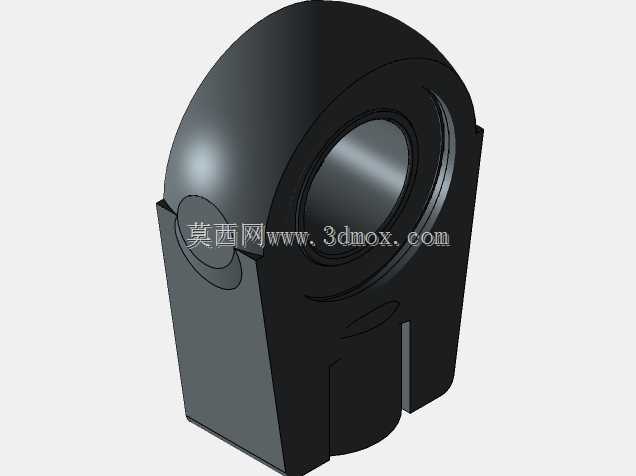

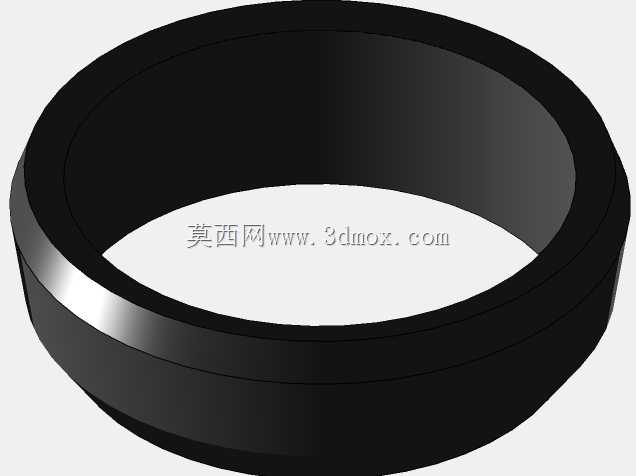

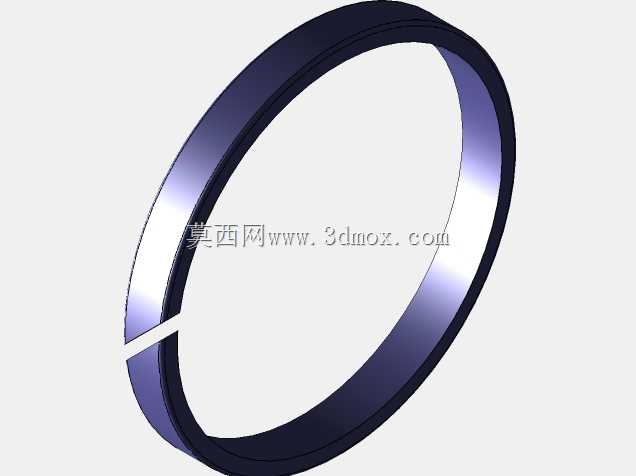

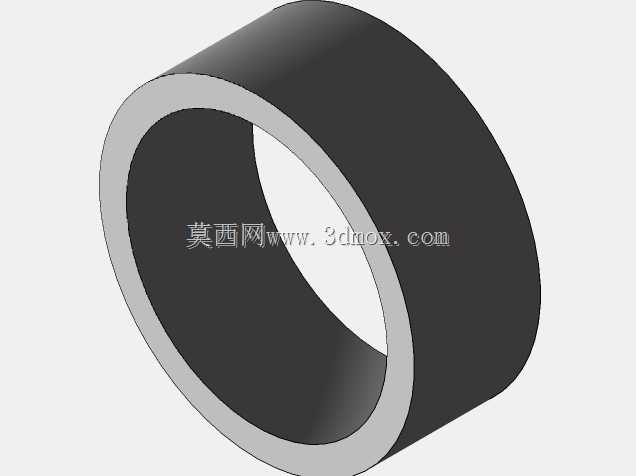

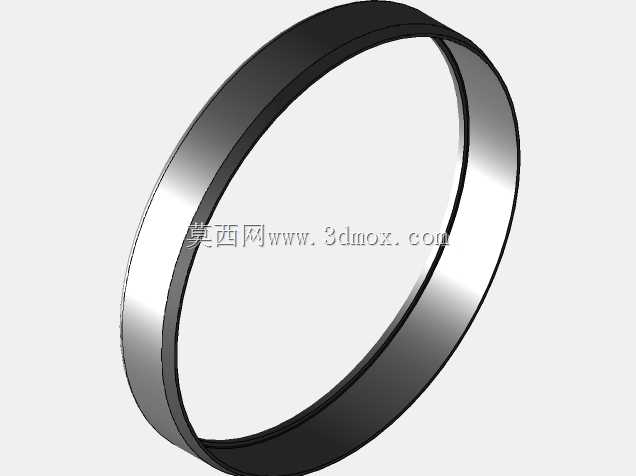

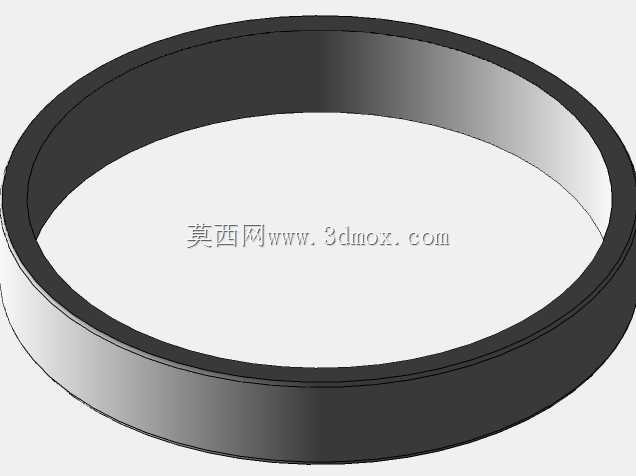

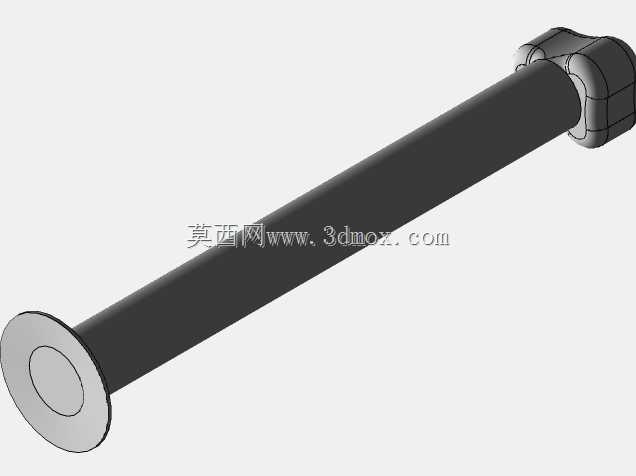

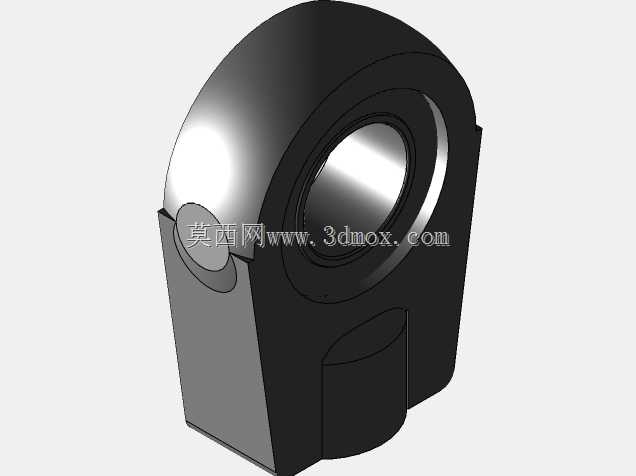

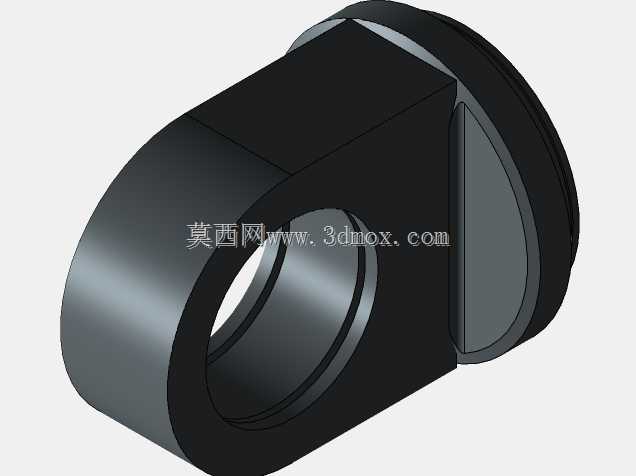

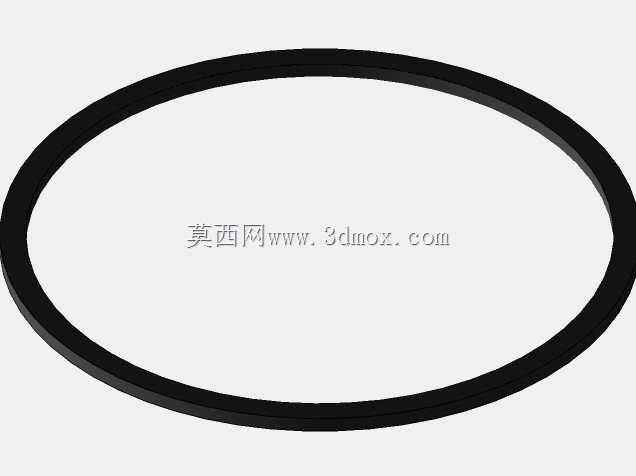

这款单耳铰接式液压缸是液压传动系统中的核心直线执行元件，广泛应用于工程机械举升机构、工业设备姿态调整、自动化生产线推拉工位、重型装备负载支撑等场景，能够将液压系统的压力能稳定转化为直线往复运动的机械能，为各类需要大推力、平稳动作的作业场景提供可靠的动力输出。从实际用途来看，该类油缸可适配挖掘机斗杆驱动、装载机铲斗翻转、机床工装夹紧、物流设备升降、特种车辆支腿支撑等多种工况，能够在高压、重载、频繁往复动作的工作环境下长期稳定运行，相比其他传动形式具备输出推力大、动作响应快、运行平稳、过载保护便捷的突出优势。从产品功能特性来看，这款油缸采用单耳环铰接式安装结构，端部的关节轴承结构可补偿安装过程中的角度偏差，适配存在小幅摆动的作业工位，避免活塞杆承受径向偏载导致的密封件磨损、杆体拉伤问题；缸体内部采用多道密封组合设计，包含活塞密封、杆密封、防尘密封、导向支撑环等结构，既能够保证高低压工况下的内泄、外泄控制在标准范围内，也可以阻挡外界粉尘、杂质进入缸体内部，延长液压油与元件的使用寿命；内置的缓冲结构可在活塞运行至行程端点时实现平稳减速，避免硬碰撞带来的结构冲击与噪音。从设计思路来看，这款模型采用剖视展示形式，将缸筒、活塞杆、活塞、密封组件、导向套、端盖、铰接耳环等核心零部件的装配关系完整呈现，设计过程中优先考虑了受力均匀性：缸筒壁厚按照额定工作压力下的强度要求计算取值，活塞杆直径根据压杆稳定条件与推力需求匹配，铰接耳环的孔径与连接尺寸按照通用安装标准设计，可直接适配同规格的销轴连接结构；密封沟槽的尺寸公差严格遵循液压元件设计标准，保证密封件压缩量处于合理区间，既避免密封过紧导致的摩擦阻力过大，也防止密封压缩量不足引发的泄漏问题。从外形尺寸与安装边界来看，这款油缸的整体长度随行程变化匹配对应数值，缸体外径按照额定压力下的壁厚要求设计，端部单耳的安装孔中心至缸体端面的距离、活塞杆伸出后的最大总长、缩回后的最小安装距均符合通用铰接油缸的安装尺寸规范，安装时仅需预留对应行程的伸缩空间，保证活塞杆运行方向与负载受力方向同轴，铰接点的转动角度不超过关节轴承的允许摆角范围，即可完成可靠安装；缸体上预留的油口位置符合常规管路布置要求，可方便连接液压管路，不会与周边结构件产生干涉，能够直接集成到各类液压驱动的设备结构中。
