透明外壳集成式电液控制操作装置

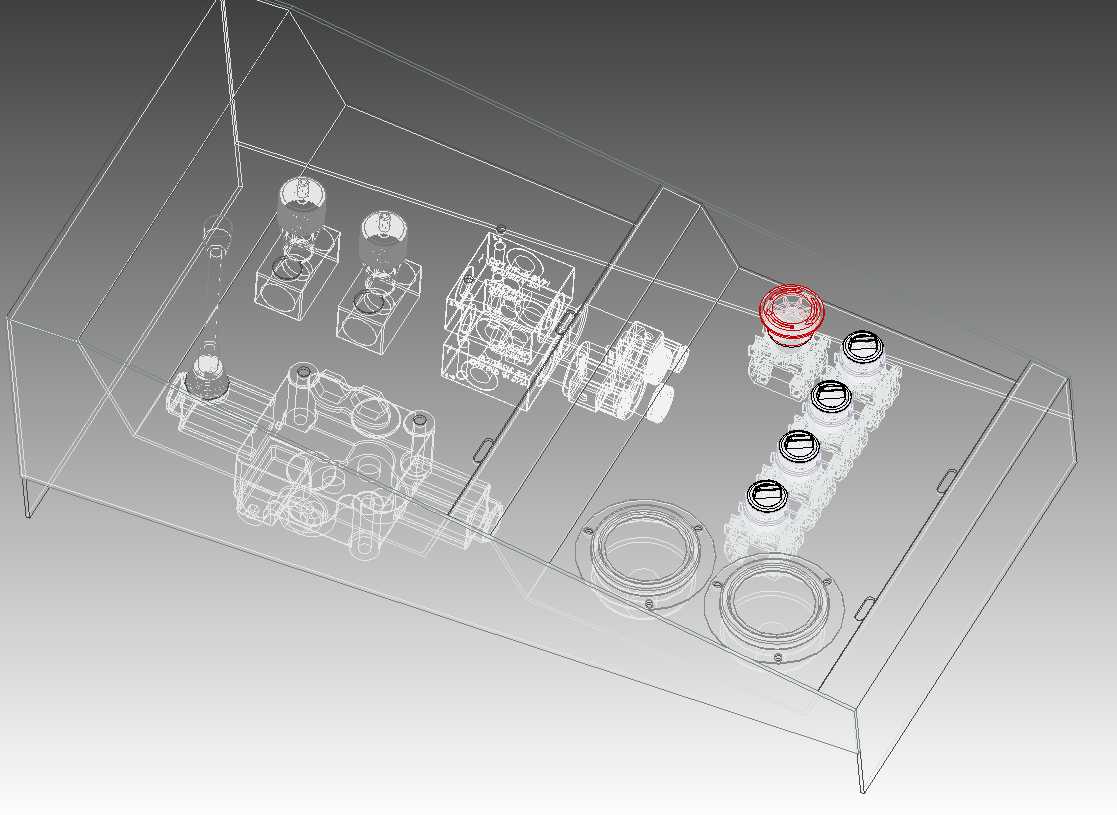

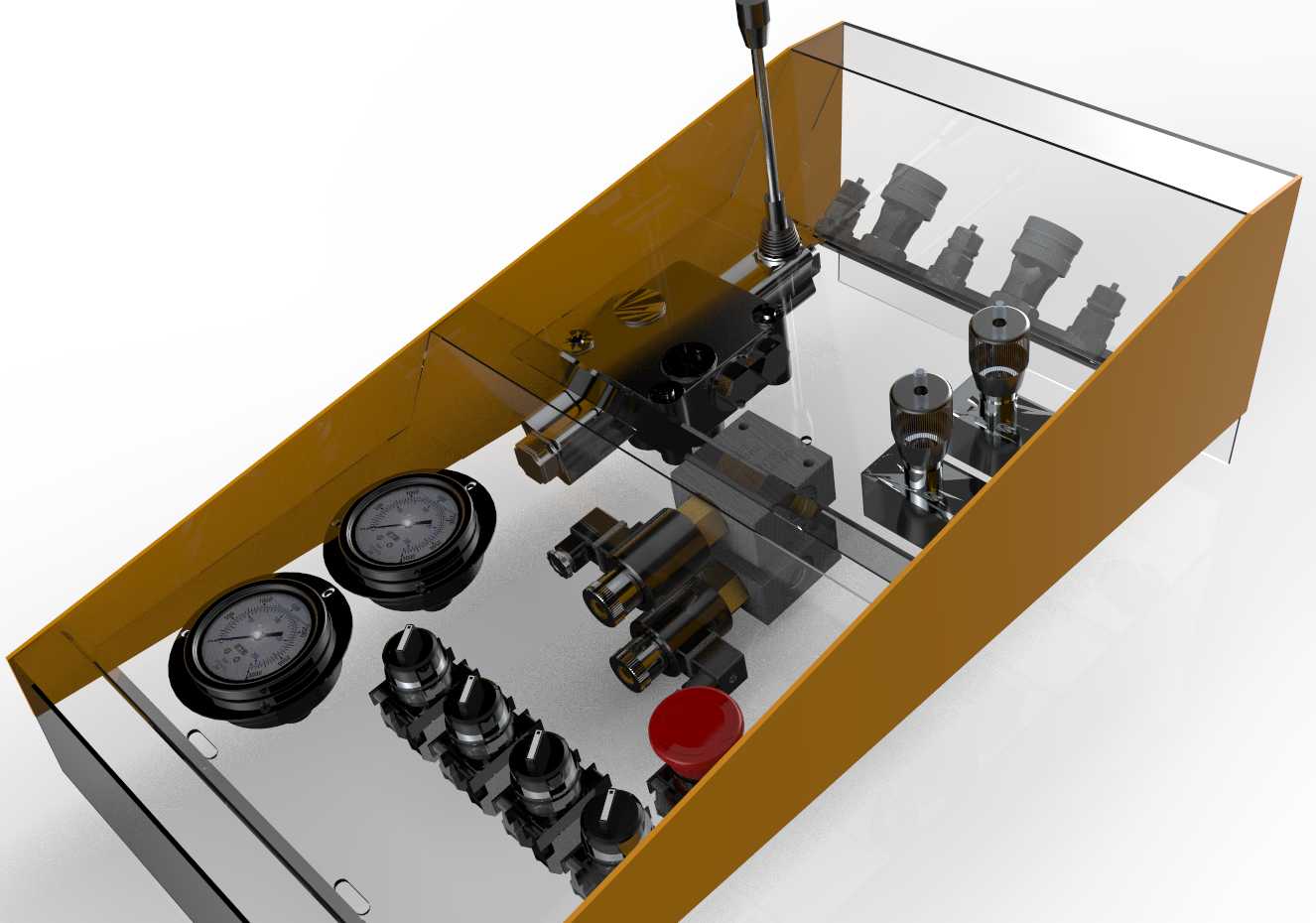

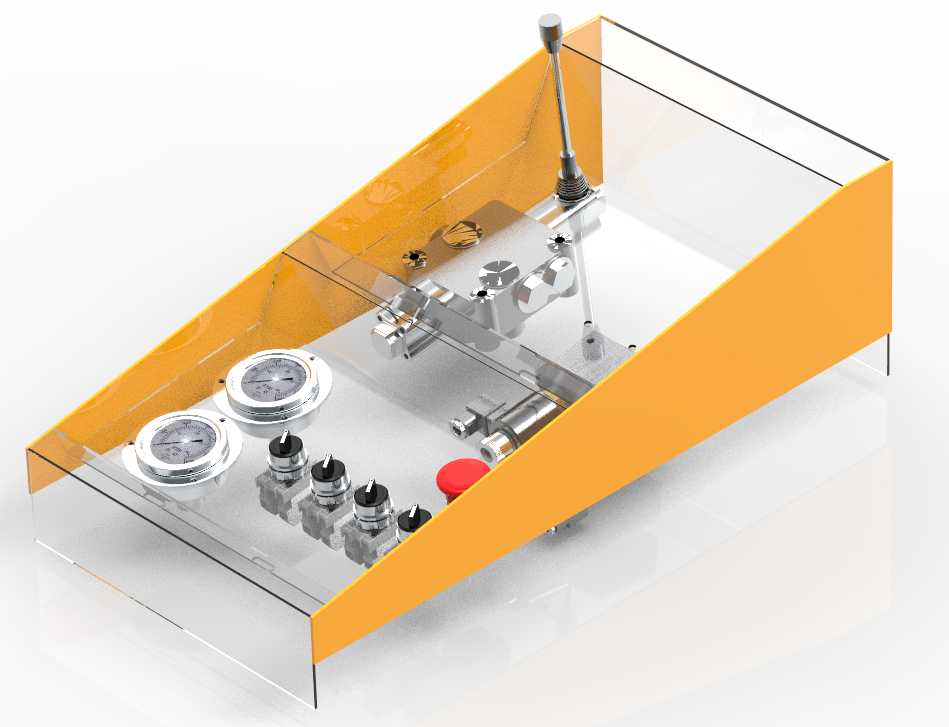

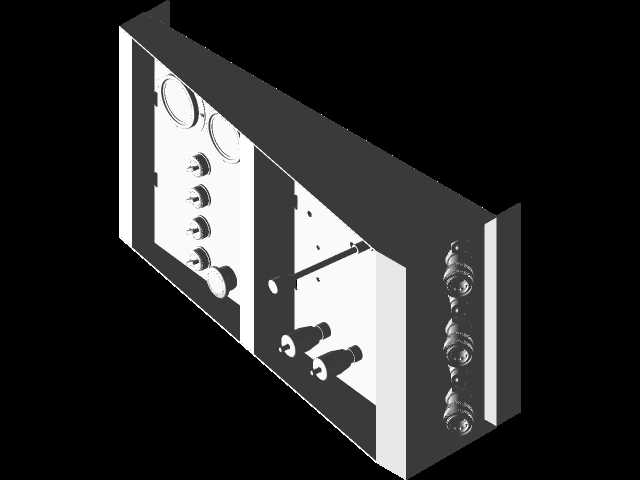

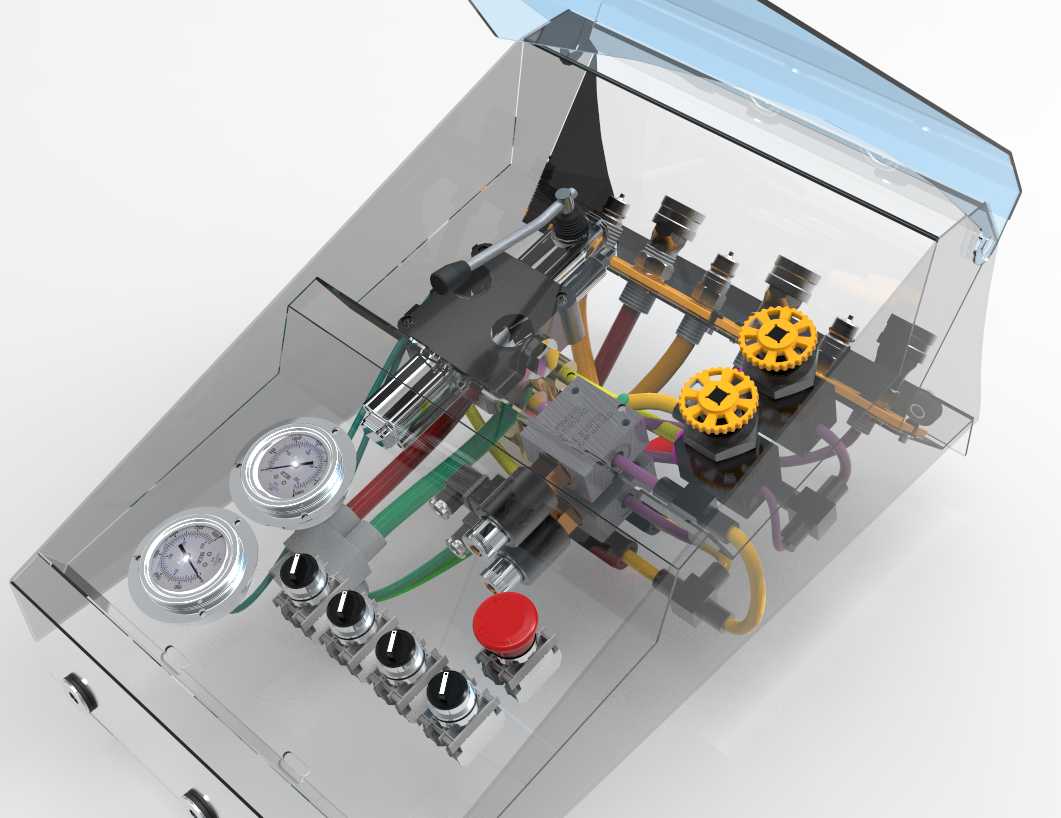

该电液控制操作装置主要应用于中小型液压设备的近端操控场景，常见于小型液压机、试验台架、非标自动化液压工作站、工程车辆附属液压系统的操作端，承担液压回路的压力调控、流向切换、动作启停、运行状态实时反馈的核心作用，是连接操作人员与液压执行机构的关键交互载体。装置整体采用集成化布局设计，将液压控制元件、电气操控元件、状态检测元件整合在同一封闭壳体内，大幅减少了分散安装带来的管路杂乱、接线冗余、防护等级不足的问题，透明上盖的设计既可以直观观察内部阀件、线路的运行状态，快速排查管路渗漏、接线松脱等常见故障，又能形成封闭防护结构，阻挡车间环境中的粉尘、切削液飞溅对内部元件的侵蚀，适配工业生产现场的复杂使用环境。从功能配置来看，装置正面集成了两块径向压力表，分别对应主回路压力与次级控制回路压力，操作人员无需外接检测设备即可实时掌握系统压力状态，及时发现压力过载、压力不足等异常工况；下方排布的多组旋钮开关分别对应不同液压回路的通断、换向、流量档位调节，醒目的红色急停按钮设置在操作区最易触碰的位置，在出现设备异常、操作风险时可第一时间切断控制回路，触发系统卸压，保障操作安全；壳体内部整合了板式安装的液压控制阀组、接线端子排与走线槽，不同压力等级的液压管路采用差异化颜色的软管进行区分，电气线路沿壳体侧边规整排布，液压与电气区域做了物理分隔，避免液压油渗漏滴落到电气元件上引发短路故障。设计过程中充分考虑了现场安装的适配性，整体外形采用方正的箱体结构，背部预留了标准安装孔位，既可以通过支架倾斜安装在设备操作位旁，适配站立操作的人机工程高度，也可以嵌入式安装在设备操作台的面板上，与设备整体外观融为一体；安装边界预留了足够的接线、接管操作空间，侧面预留了液压管路穿板接头的安装位与电气线缆的进线格兰头位置，现场安装时无需额外对壳体进行二次加工，可直接完成管路与线路的对接，大幅缩短现场安装调试的周期。内部阀组采用标准化通径设计，后续维护时可直接替换同规格的阀件，无需改动整体安装结构，降低了设备后期的运维成本。
