工业用袋式除尘装置三维结构设计

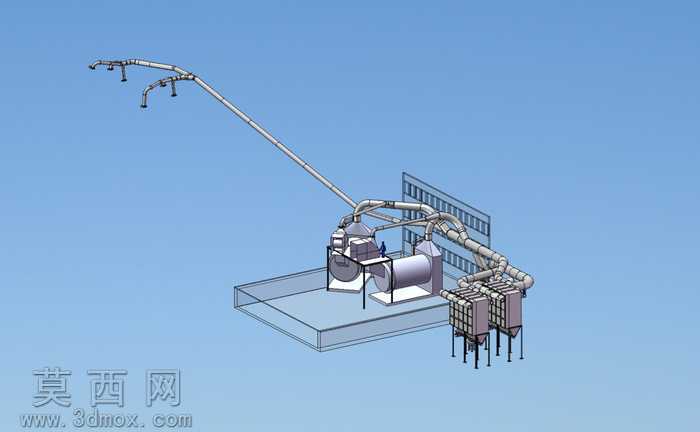

本套袋式除尘装置三维模型采用参数化建模方式完成整体搭建，建模过程中严格遵循工业除尘设备的实际设计规范，对各功能模块的尺寸比例、装配关系进行了精准还原。模型整体包含长距离吸尘臂组件、动力主机单元、过滤仓组、连接管路系统以及集成安装底座五大核心部分，各部件间的装配约束完全符合实际设备的安装逻辑，可清晰展示设备的整体运行路径。在材质渲染表现上，针对不同部件的实际材质属性做了区分设置：设备框架、吸尘臂、连接管道采用哑光金属材质，还原碳钢构件的磨砂质感，对焊缝、法兰连接部位做了细节刻画，还原工业设备的真实加工特征；过滤仓的外护板采用浅灰色喷塑金属材质，表面添加细微的颗粒质感模拟实际喷塑层的触感；设备底座采用防滑金属平台材质，边缘做了包边结构处理，还原现场安装基座的结构特征；动力单元的电机外壳做了散热筋的细节建模，表面采用铸铁哑光材质，还原电机部件的真实外观。结构设计上，长距离可调节吸尘臂采用多段铰接结构建模，还原吸尘臂可灵活调整作业位置的功能特性，臂端设置多个吸尘口，可覆盖更大范围的产尘区域；连接管路采用分段法兰连接结构，每段管路的转弯半径、管径变化都符合通风除尘的管路设计规范，避免管路风阻过大影响除尘效率；过滤仓组采用多仓并联结构，每个仓体都独立设置了灰斗、支腿结构，清晰展示袋式过滤的单元化设计思路，灰斗的倾斜角度符合粉尘滑落的设计要求，避免粉尘积留；动力主机与过滤仓之间设置了过渡连接段，还原气流从动力端进入过滤段的流向路径，主机旁设置了操作检修平台与防护护栏，还原实际设备的检修操作空间设计。整体建模过程中对所有部件的干涉情况做了校验，确保各运动部件、连接部件之间无结构冲突，管路走线流畅无错位，各法兰连接面完全对齐，可直接用于设备方案展示、结构教学以及后续的工程图导出参考，完整呈现了工业袋式除尘设备从吸尘端到过滤排放端的全流程结构逻辑。
