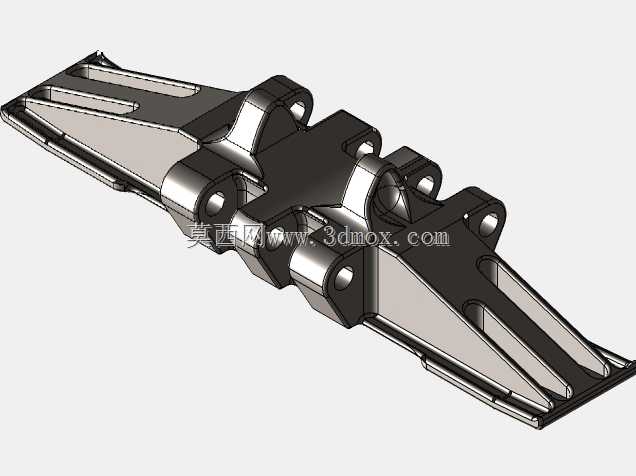

履带运输车行走夹接履带板结构设计

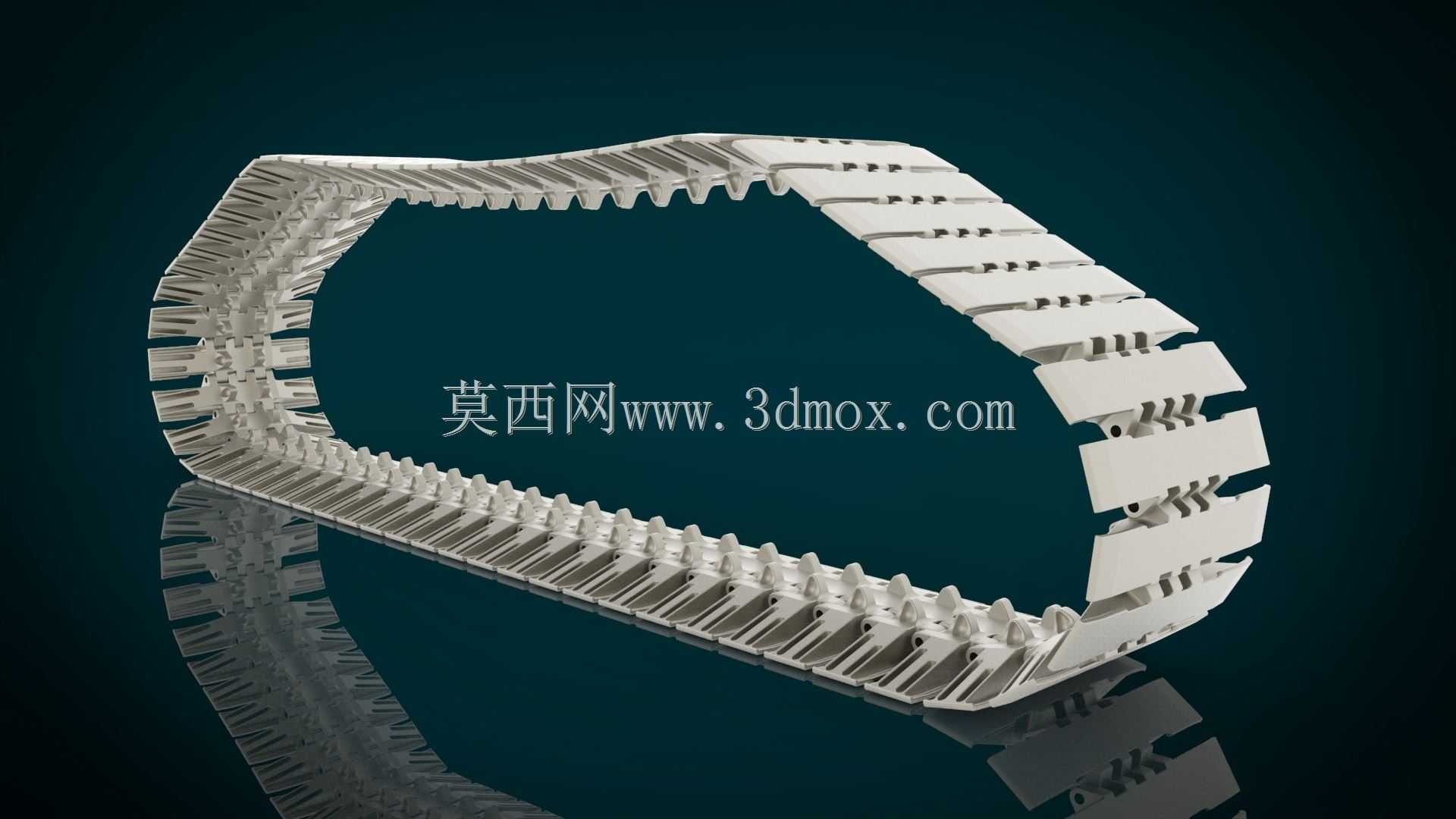

该结构是履带运输车辆行走系统的核心夹接式履带组件，主要应用于非铺装路面的工程运输、山地农用转运、矿区短途物料输送等场景，能够在泥泞、坑洼、碎石遍布的复杂路况下为车辆提供足够的抓附力与承载能力，避免轮式运输设备易打滑、陷车的问题，保障设备在恶劣通行环境下的稳定作业。作为履带环的组成单元，该夹接履带板承担着传递行走动力、分散车身载荷、啮合驱动轮齿、适配导向轮轨迹的核心作用，相邻板件通过夹接结构首尾相连形成闭合柔性履带环，既能够随驱动轮、导向轮的转动完成顺畅的弯折循环，又可以在接地段形成连续的支撑面，降低设备对地面的压强，减少松软路面的下陷风险。在设计过程中，该结构充分考虑了履带行走的受力特性：板体接地侧设置了连续排布的楔形抓地齿，齿形角度经过反复校核，既能够在硬质碎石路面提供足够的侧向防滑力，又能在泥泞土质路面嵌入土层获得纵向牵引力，同时避免齿形过深导致的行走阻力过大、粘土卡滞问题；板体的夹接连接部位做了加厚加强处理，匹配铰接销轴的安装孔位设置了耐磨衬套的安装边界，能够承受车辆重载起步、转向、制动时产生的交变冲击载荷，减少连接部位的磨损旷量，延长履带整体的使用寿命。板体的非接地侧设置了与驱动轮齿精准匹配的啮合卡槽，卡槽的节距尺寸严格适配对应型号驱动轮的齿距参数，保证动力传递过程中无跳齿、卡滞问题，同时卡槽两侧的导向边能够与导向轮、负重轮的轮缘配合，限制履带的横向窜动，避免行走过程中履带脱轨。从安装边界来看，单块履带板的宽度适配对应吨位履带运输车的负重轮跨度，板体两端的夹接耳片间距与相邻板的连接端尺寸精准匹配，铰接孔的同轴度公差控制在合理范围内，保证组装后的履带环弯折顺畅，无卡滞别劲的问题；板体整体的厚度设计兼顾了结构强度与轻量化需求，既能够承受额定载荷下的冲击不发生断裂变形，又不会因过重导致行走系统的惯量过大，增加动力损耗。该结构的整体造型做了流畅的圆弧过渡处理，避免应力集中导致的板体开裂，同时表面的导流槽能够在行走过程中快速排出附着的泥土、碎石，减少异物卡入铰接缝隙导致的磨损加剧问题，保障履带在各类复杂工况下的长期稳定运行。
