钻孔加工用Coromant U形切削嵌件

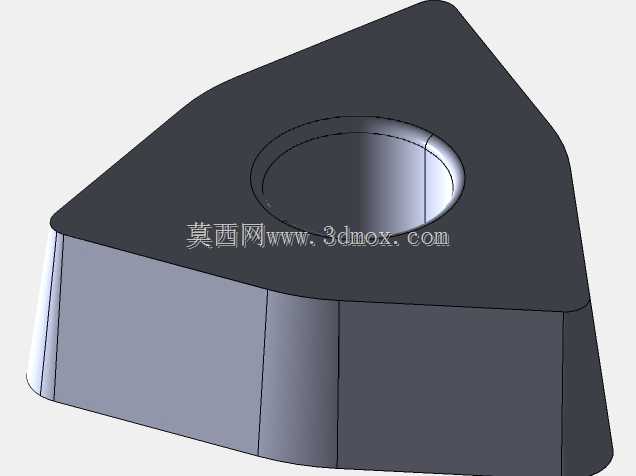

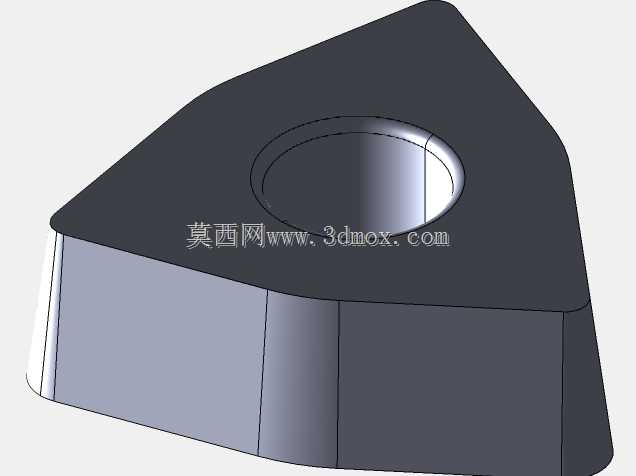

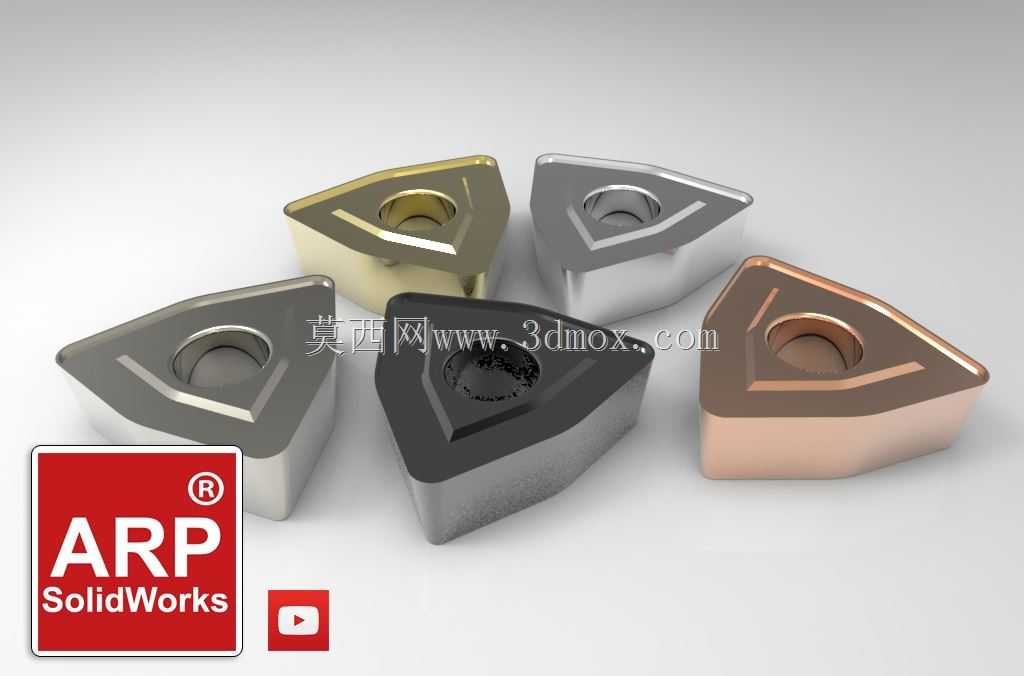

这款U形切削嵌件是金属切削加工领域中配套U钻使用的核心消耗部件，主要应用于立式加工中心、卧式镗铣床、数控车床等设备的钻孔加工工序，覆盖普通碳钢、合金钢、不锈钢、有色金属等多种材质工件的内孔加工场景，在通用机械制造、汽车零部件加工、模具生产、航空航天结构件加工等领域都有广泛的使用需求，能够完成浅孔钻削、扩孔、端面修平在内的多种内孔相关加工作业。从功能特性来看，该嵌件采用可转位式结构设计，单块嵌件带有多个可用切削刃，当其中一个切削刃出现正常磨损后，无需将刀体从机床主轴上拆下，只需松开嵌件的锁紧结构，将嵌件转动切换至全新切削刃即可重新投入加工，能够大幅减少换刀辅助时间，提升设备的实际加工效率。嵌件的切削刃经过针对性的几何角度优化，前角与后角的参数匹配兼顾了切削锋利度与刃口强度，在钻削过程中能够有效降低切削阻力，减少切削热的产生，同时保证加工出的孔壁拥有较好的表面质量，减少后续精加工的工序余量。在设计思路上，这款U形嵌件采用了不对称的类三角外形结构，中心位置设置有标准的定位安装孔，能够与配套U钻刀体上的定位凸台精准配合，保证嵌件安装后的位置精度，避免加工过程中出现嵌件移位、打刀的问题。嵌件的刃口周边设计有专门的断屑槽结构，能够根据不同的加工进给参数，将钻削产生的切屑折断为合适长度的C形屑或短螺旋屑，避免长切屑缠绕刀体、划伤已加工孔壁，同时也能保障加工过程中的操作安全。从安装边界与尺寸适配来看，该嵌件的整体外形尺寸与对应规格的U钻刀体嵌件槽完全匹配，安装时嵌件的底面与刀体槽的支撑面完全贴合，锁紧螺钉穿过中心定位孔后能够提供足够的压紧力，保证嵌件在承受大切削力的钻削工况下不会发生松动。嵌件安装完成后，切削刃的径向跳动与轴向跳动都能控制在合理的公差范围内，保证钻孔的孔径精度与位置精度符合加工要求，不同涂层的嵌件可以适配不同的加工材质，比如金色涂层适配钢材加工、铜色涂层适配铸铁加工、黑色涂层适配难加工材料，能够满足不同生产场景的加工需求。
