脚踏式气动发电泵送组合装置

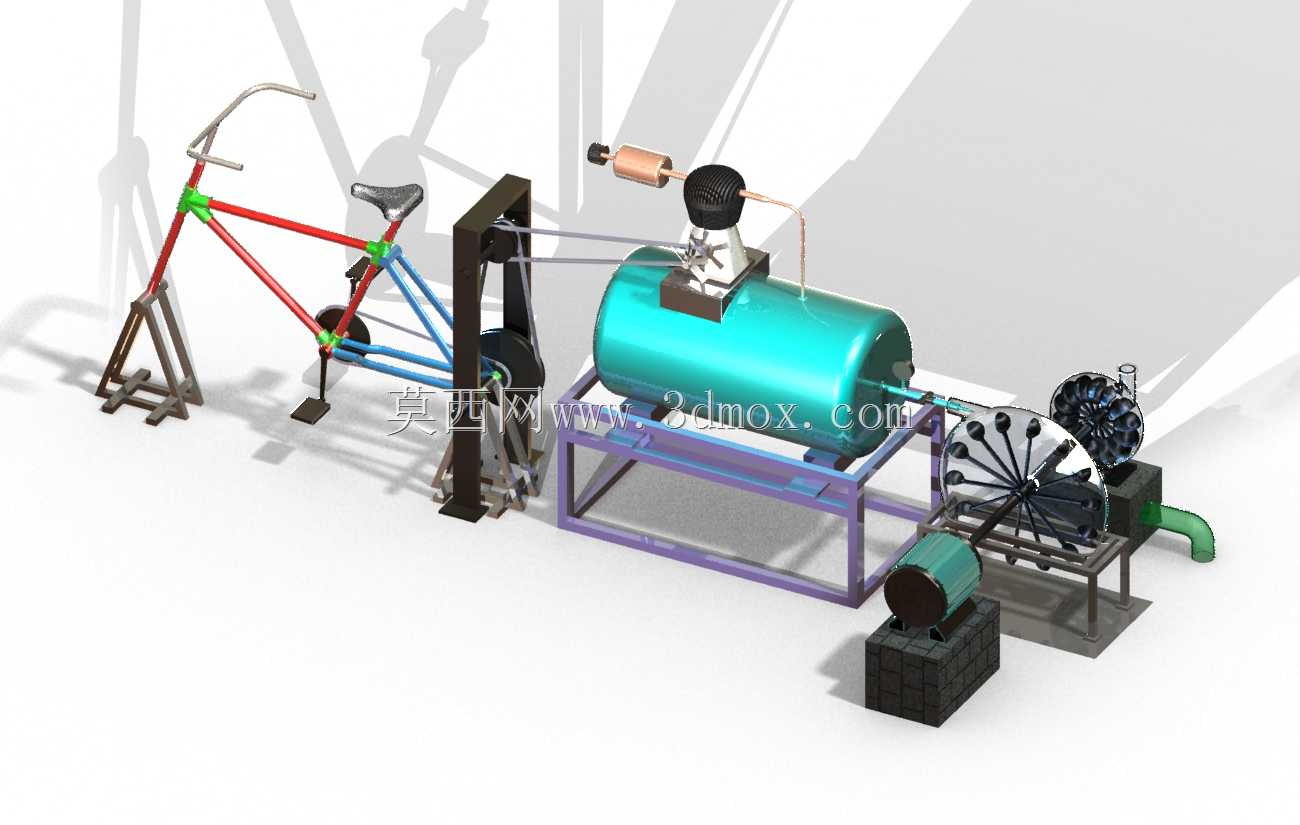

这套脚踏驱动的气动发电与泵送组合装置，主要面向无外接电力供应的户外作业、偏远区域临时供能、应急抢险场景设计，可同时满足低压电力输出与小流量流体泵送两类核心需求，无需依赖燃油或电网供电，仅通过人力脚踏输入即可完成整套能量转换流程，适配野外勘探、临时营地补给、小型农牧区零散作业等缺乏稳定能源供给的使用场景。整套装置以人力脚踏的自行车结构作为动力输入端，通过链传动结构将脚踏的旋转动力传递至压缩单元，将空气压缩后存储在卧式承压储气罐内，储气罐作为整套系统的能量缓冲核心，可稳定存储压缩空气势能，避免人力输入的间歇性导致输出端动力波动。储气罐输出端分为两条独立通路，一条通路连接气动发电单元，通过压缩空气驱动气动马达带动发电转子运转，输出稳定的低压直流电，可满足小型照明设备、通讯终端充电等小功率用电需求；另一条通路连接泵送单元，通过气动轮式传动结构驱动泵体运转，可完成清水、低粘度轻质流体的短距离输送作业，适配临时取水、小规模灌溉、应急排水等场景需求。整套装置采用框架式集成安装设计，所有功能单元均固定在型钢焊接的一体式机架上，动力输入端的脚踏结构采用常规自行车的人机工程尺寸，脚踏曲柄长度、座椅高度均适配普通成年人的操作姿态，长时间操作不易产生过度疲劳；卧式储气罐采用卧式横置布局，安装在机架中部核心位置，既降低整套设备的重心提升放置稳定性，也缩短了与两端动力输入、输出单元的连接管路长度，减少压缩空气传输过程中的压力损耗。安装边界方面，整套设备长度控制在两米范围内，宽度不超过一米，高度适配成年人站立操作的视线高度，底部机架预留有固定安装孔位，既可以直接放置在平整地面使用，也可以通过膨胀螺栓固定在硬化地面，或是加装脚轮做成可移动结构，方便不同作业点位之间的转场移动。设计过程中优先考虑结构的易维护性，所有传动连接部位均采用外露易拆装的结构，无需专用工具即可完成日常的润滑、紧固维护，储气罐端部设置有安全泄压阀，当罐内压力超过安全阈值时可自动泄压，避免超压引发的安全风险，整套装置无复杂电控结构，纯机械气动的传动逻辑故障率极低，适合非专业人员操作使用。
