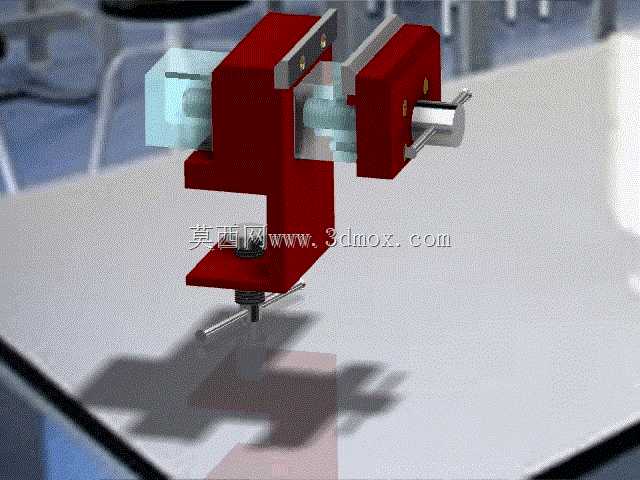

机加工夹持用螺杆式台钳结构设计

这款台钳是面向机加工、钳工装配、小型工件修配场景设计的手动夹持工装，广泛应用于普通铣床、钻床、磨床的工件装夹环节，也可作为家庭五金维修、手工模型制作、小型零件组装的固定工具，能够在各类需要稳定固定工件的作业场景中，替代人工持握提供稳定的夹持力，避免加工过程中工件位移、晃动导致的加工精度偏差，同时降低操作人员手持工件的安全风险。

从实际用途来看，该台钳可适配不同材质的工件装夹需求，无论是金属坯料、塑料型材还是木质加工件，都能通过调节夹持行程提供适配的夹紧力度，既可以保证工件在钻削、铣削、锉削、打磨等作业中保持位置固定，也能通过钳口的平行度设计，保障装夹后工件的基准面与作业平台保持水平，减少装夹找正的辅助时间。

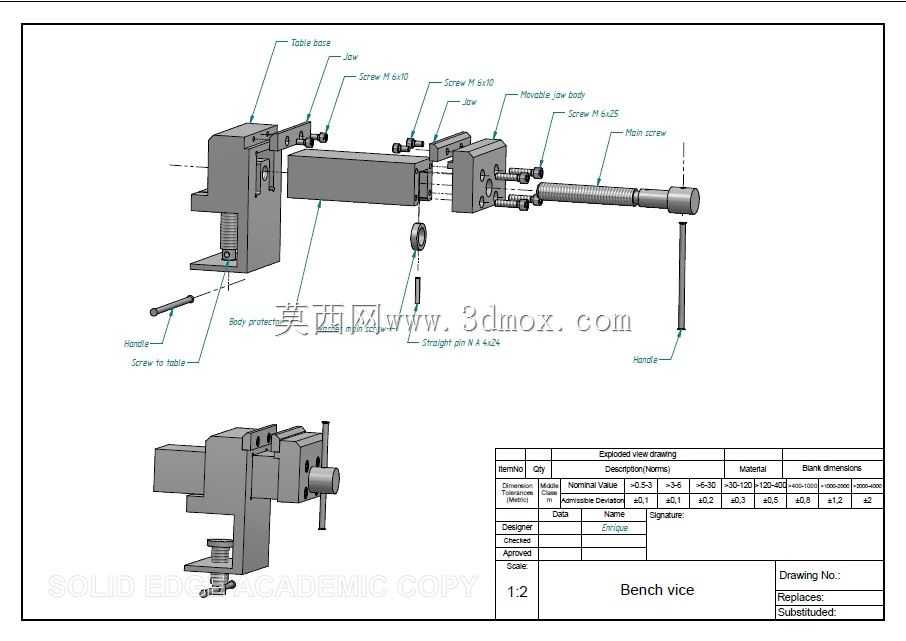

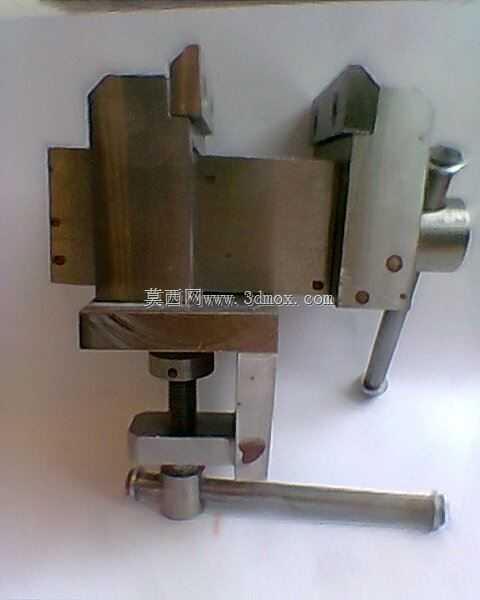

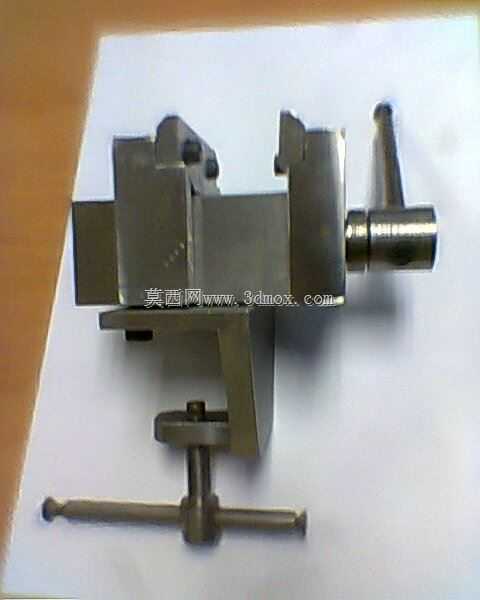

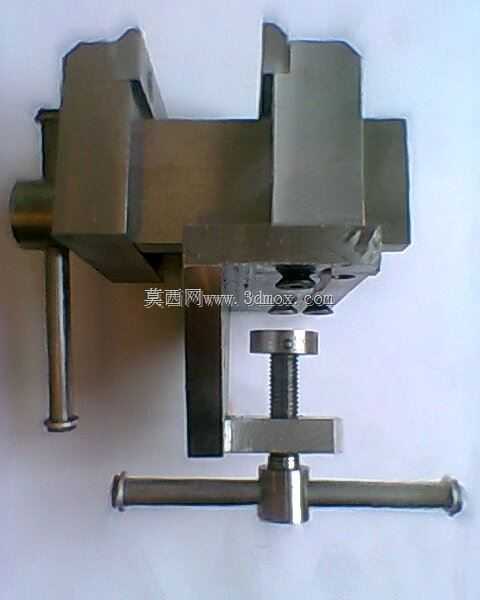

在功能特性上，这款台钳采用螺杆传动的夹紧结构，通过转动操作杆带动螺杆旋转，驱动活动钳身沿固定导轨做直线往复运动，实现钳口的开合与夹紧动作，传动结构具备自锁特性，夹紧后不会因加工过程中的振动出现松脱问题；钳身主体采用一体式厚重结构设计，自身重量足够抵消常规加工作业产生的切削振动，无需额外配重即可保持放置稳定性；固定钳身底部设置有安装固定结构，可通过螺栓将台钳整体锁紧在机床工作台或者钳工台面上，进一步提升装夹后的整体刚性，避免重载加工时台钳出现移位。

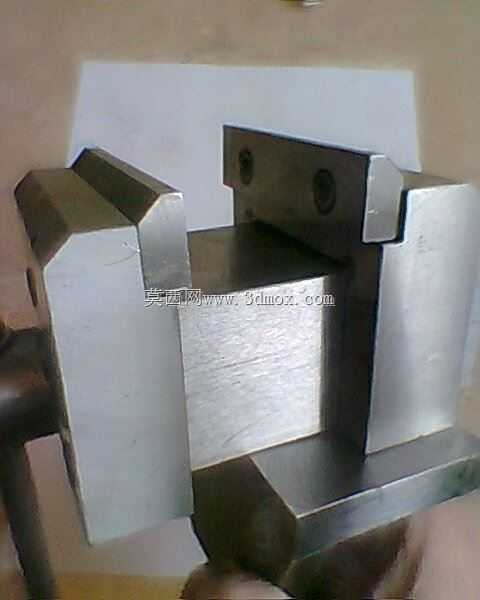

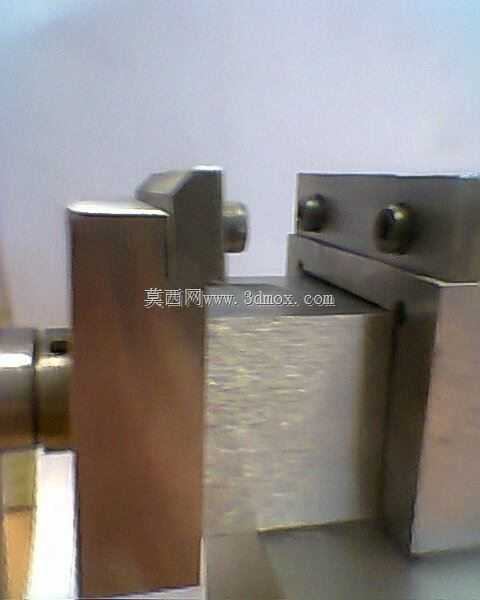

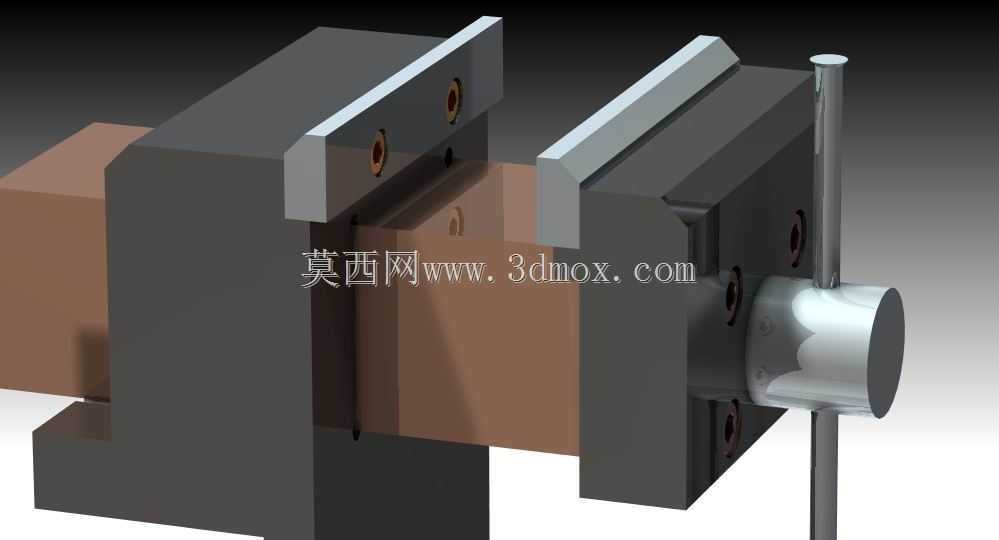

设计思路上，这款台钳优先保障夹持精度与结构耐用性，固定钳身与活动钳身的配合导轨采用大接触面的矩形导轨结构，相比线轨或者小接触面导轨，具备更强的抗侧向载荷能力，能够承受钻削、铣削过程中产生的侧向切削力，长期使用也不易出现导轨磨损导致的钳口偏斜问题；钳口部位设计有可更换的防滑钳口板，表面加工有细密的防滑齿纹，既可以增大与工件的接触摩擦力，避免夹紧后工件打滑，当钳口齿纹磨损后也可单独更换钳口板，无需更换整个台钳主体，降低长期使用的维护成本；操作杆采用加长设计，利用杠杆原理降低操作人员夹紧时的施力力度，无需借助额外工具即可提供足够的夹紧力，同时操作杆与螺杆采用活动连接，可根据操作空间调整转动角度，适配狭窄工位的操作需求。

从安装边界与尺寸适配来看，这款台钳的整体外形紧凑，底部安装孔位按照通用钳工台、小型机床工作台的T型槽间距设计，可直接适配多数常规作业台面的安装尺寸，无需额外加工转接板；钳口开合行程覆盖小型零件加工的常用尺寸范围，既可以夹持薄型片状工件，也可满足常规尺寸方块、轴类零件的装夹需求，活动钳身的运动行程预留足够余量，避免夹紧到最大行程时出现螺杆卡死的问题；整体高度设计符合人体工程学要求，安装在标准高度的钳工台上时，钳口中心高度与操作人员坐姿操作的手臂高度适配，长时间进行锉削、装配作业也不易产生疲劳。
