法兰连接式给水止回阀结构设计

这款给水止回阀主要应用于城镇供水系统、建筑内部给排水管网、工业生产循环给水线路中，安装在水泵出口端、管路分支节点或是需要防止介质反向流动的管段位置，核心作用是依靠介质自身流动产生的压力自动启闭阀瓣，当给水介质顺着设计流向正向流动时，阀瓣受介质推力开启，保障管路输水通畅；当管路内出现压力波动、介质产生反向流动趋势时，阀瓣会在介质反向压力与自身重力作用下快速回落密封，彻底阻断介质倒流路径，避免因水锤冲击、介质倒流引发的管网压力失衡、水泵叶轮反转损坏、上游水源被回流介质污染等问题，是给水系统中保障管路运行安全的核心阀件。

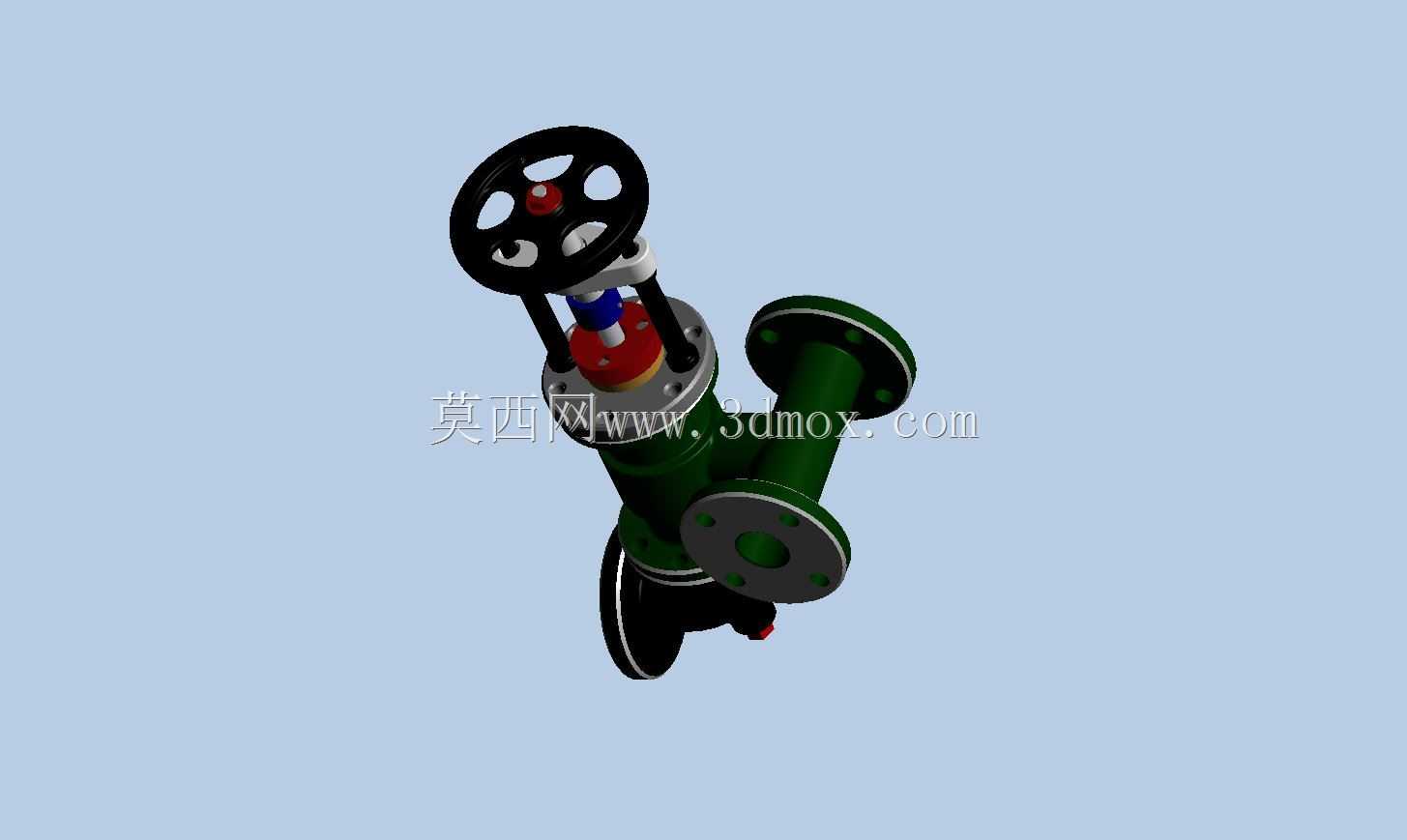

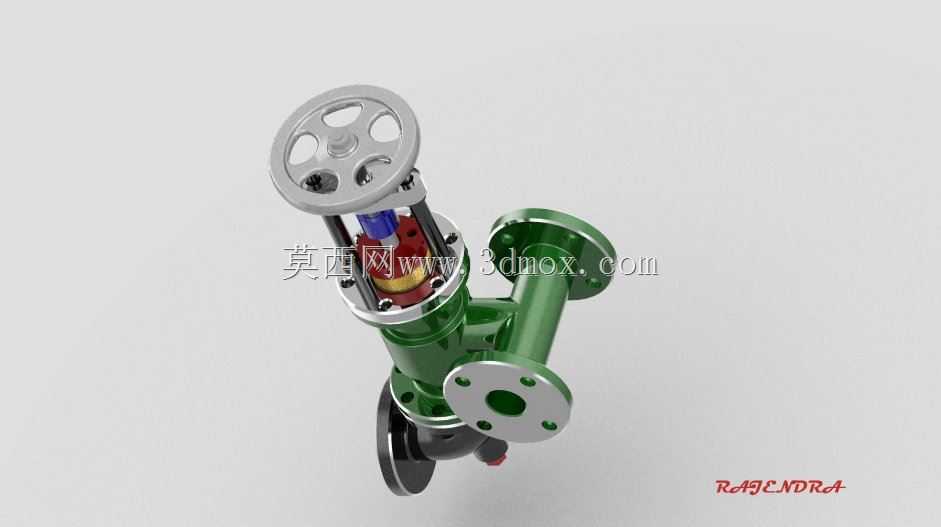

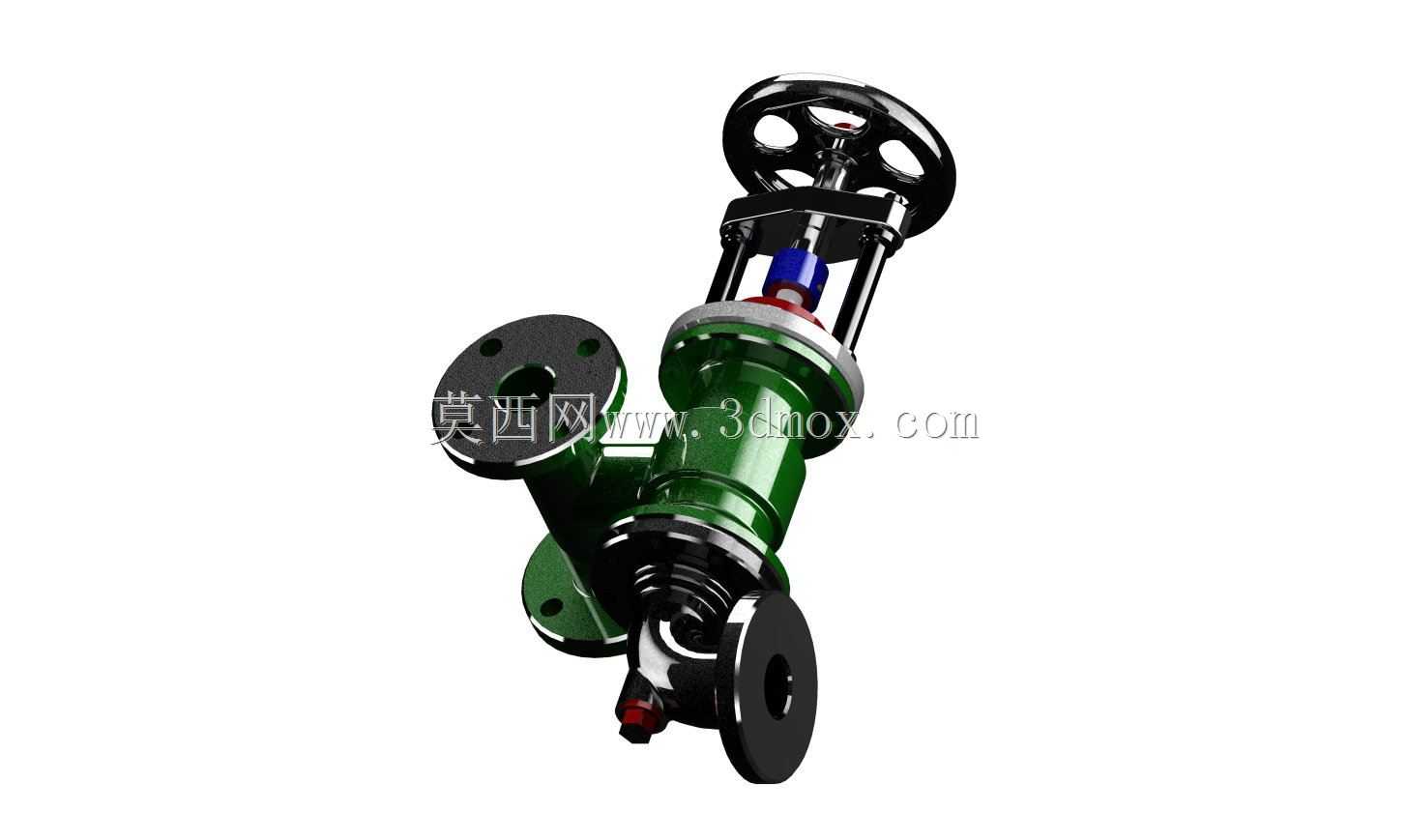

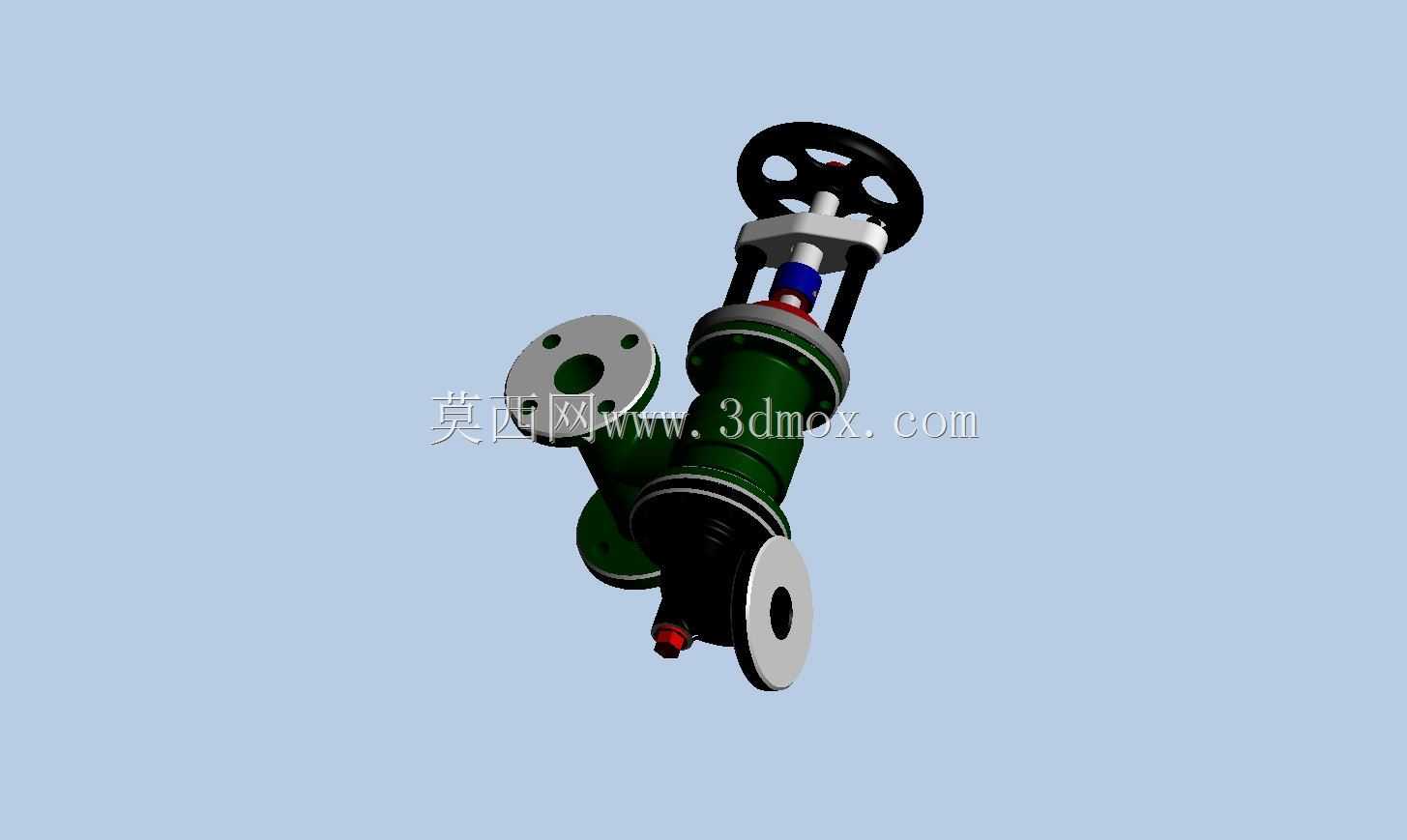

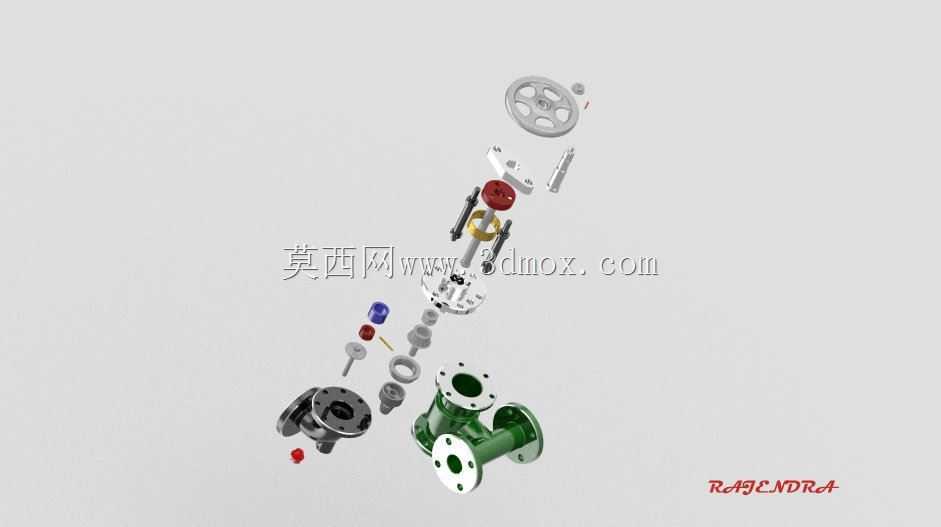

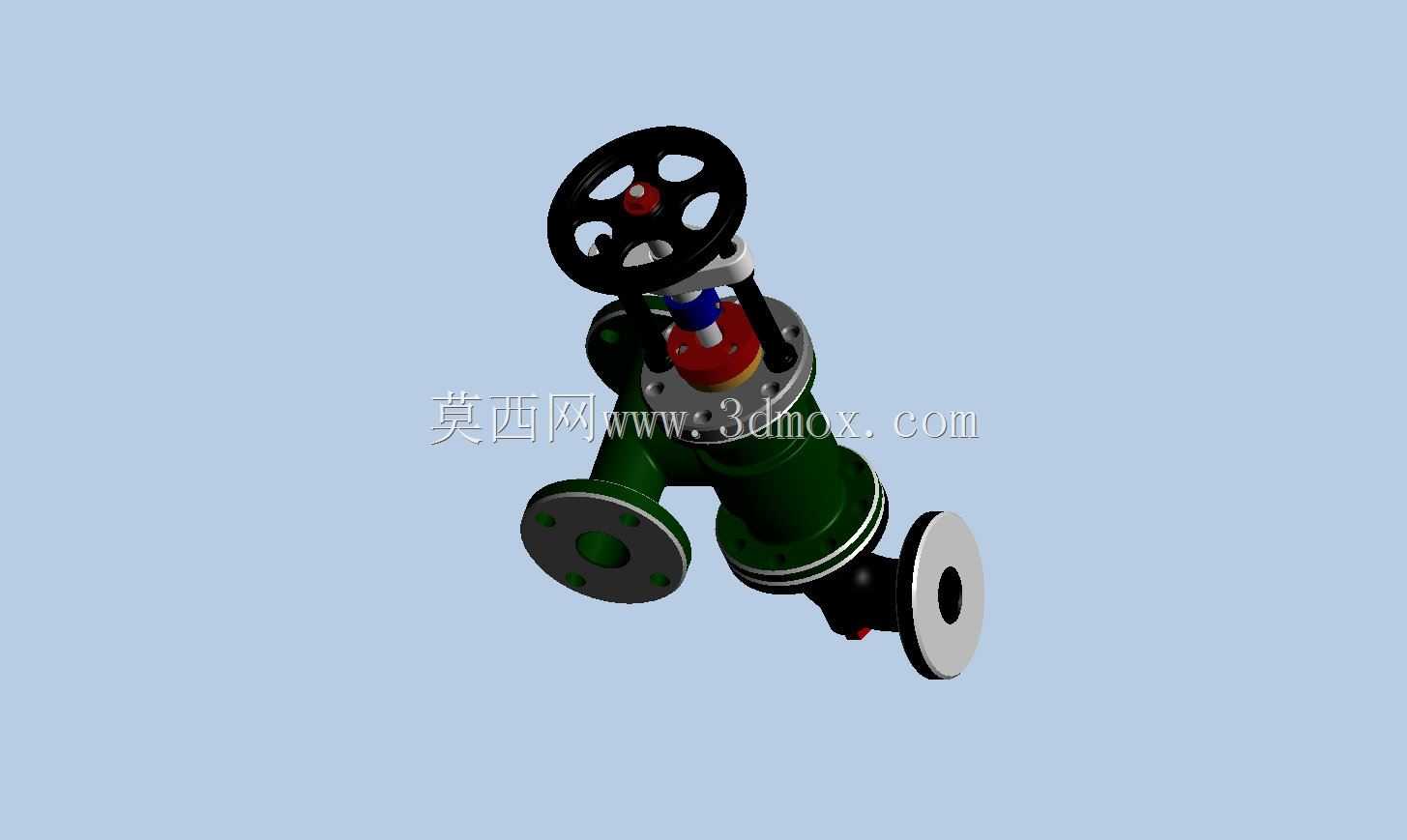

从设计思路来看，这款止回阀采用了旋启式结构搭配法兰连接的设计方案，整体结构拆分后包含阀体、阀盖、阀瓣、密封副、连接紧固件、操作手轮等多个独立部件，阀体采用直通式流道设计，尽可能降低介质正向流动时的流阻损失，减少输水过程中的能耗；密封面采用软硬结合的密封结构，既保证低压工况下的密封可靠性，也能耐受长期水流冲刷带来的磨损，延长阀件的整体使用寿命。阀瓣的转动行程经过反复校核，既保证全开状态下不会对介质流道产生过多遮挡，也能保证反向承压时阀瓣可以精准贴合密封座，不会出现卡涩、密封不严的问题。

在安装边界与尺寸适配方面，这款阀件两端采用标准法兰连接结构，法兰盘上的螺栓孔位置、孔径、密封面尺寸均匹配通用给水管道的法兰安装标准，可直接与同公称通径的给水管道、水泵进出口法兰进行对接安装，不需要额外制作过渡连接件；阀体整体采用立式安装布局设计，安装时需要保证阀瓣的转动枢轴处于水平位置，才能保障阀瓣启闭动作的灵活性，安装位置需要预留足够的侧向操作空间，方便后期对阀盖、密封组件进行检修更换；整体结构的外部轮廓没有突兀的外凸结构，可适配室内管道井、室外管廊、泵房等多种安装场景的空间要求，在常规公称压力的给水管网中均可稳定运行，能够适配常温清水类给水介质的输送工况，有效提升整个给水系统的运行稳定性与安全性。
