国脚类注塑模具三维结构设计方案

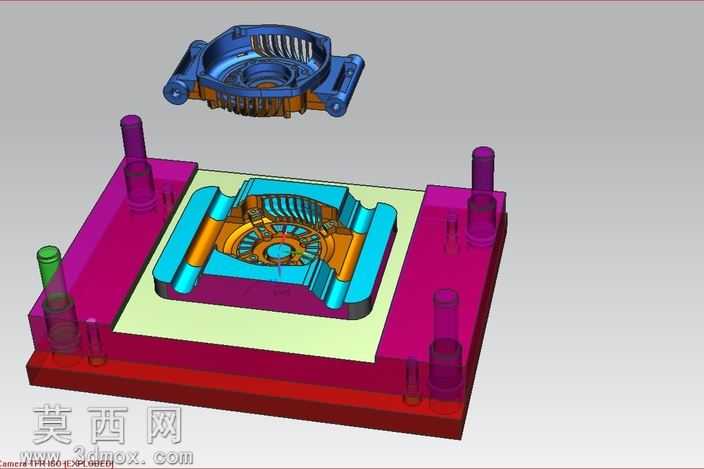

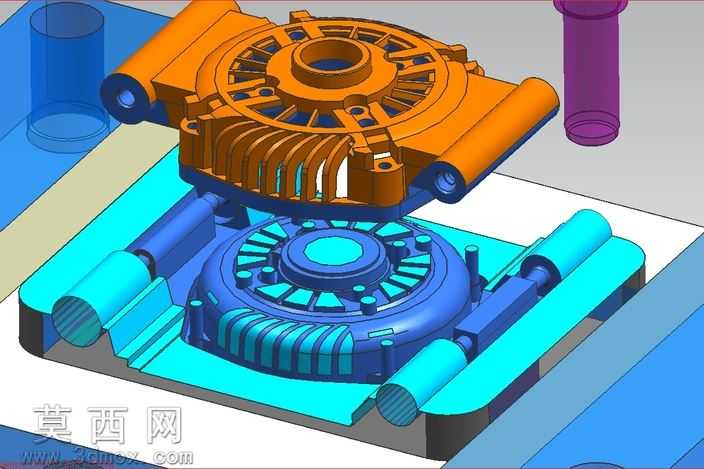

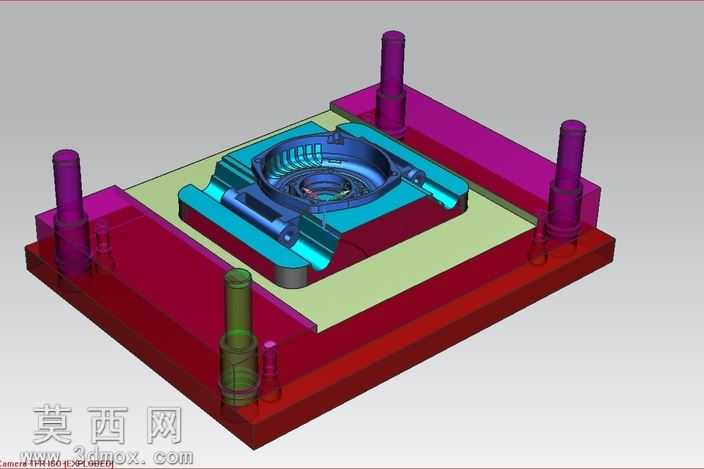

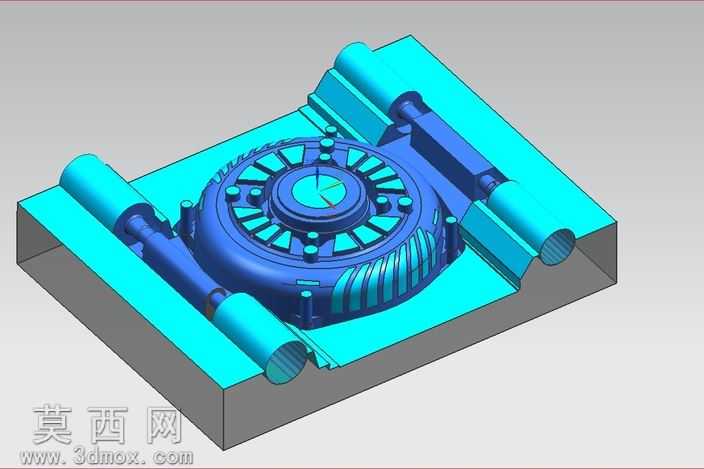

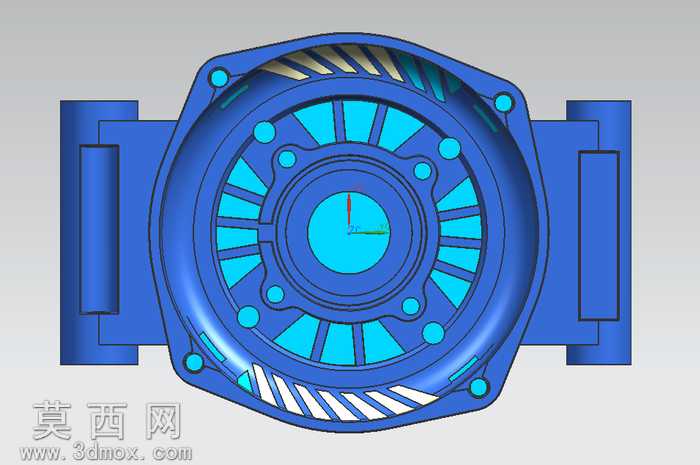

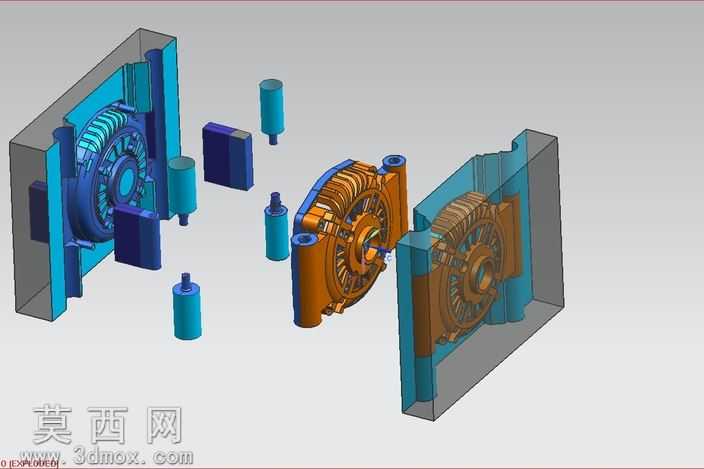

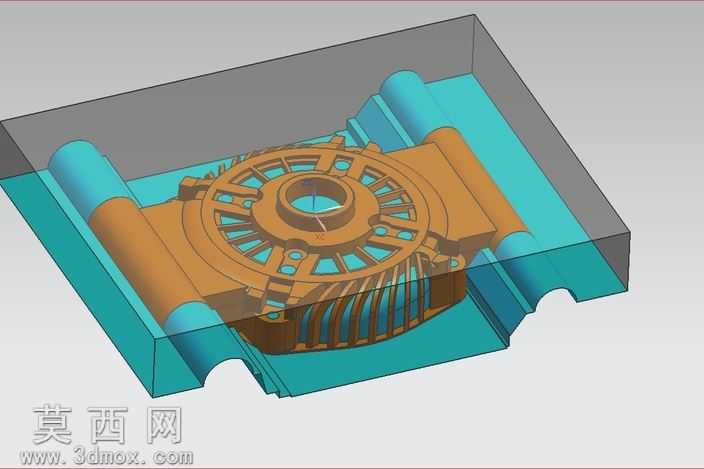

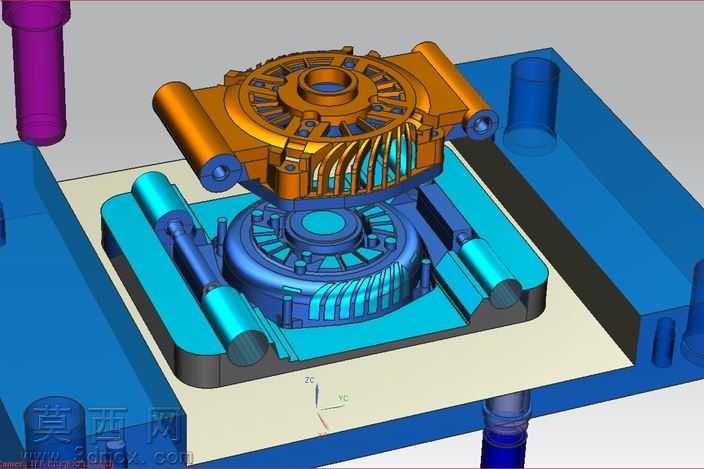

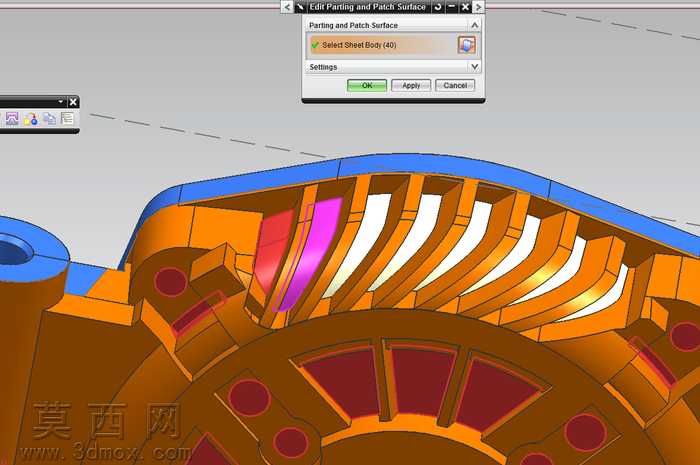

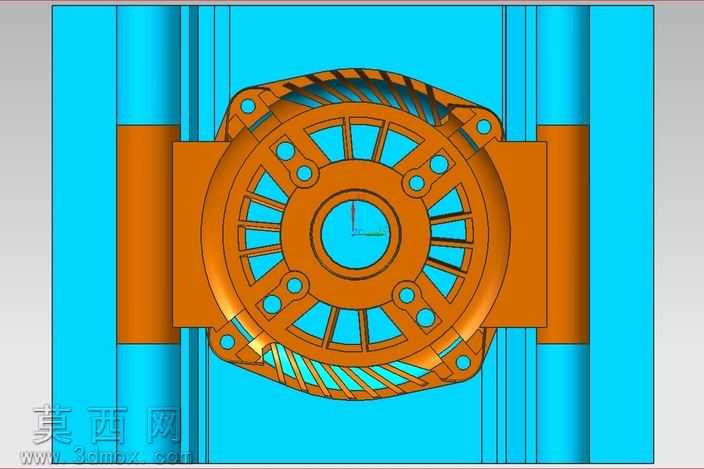

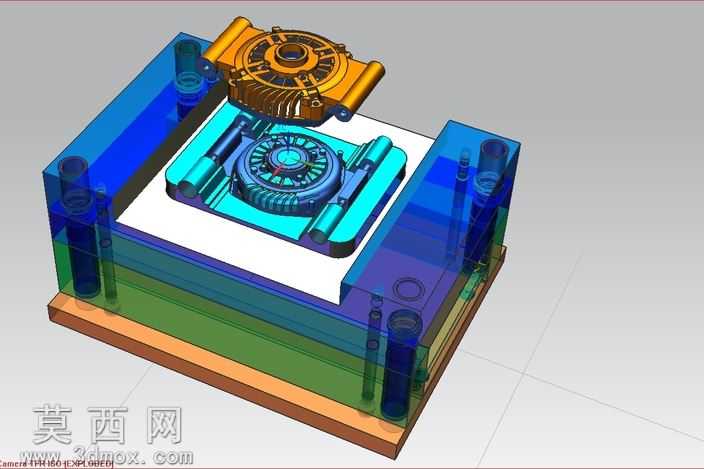

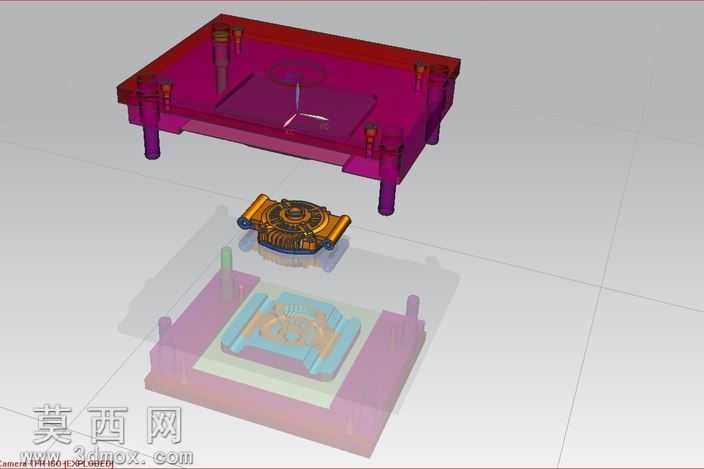

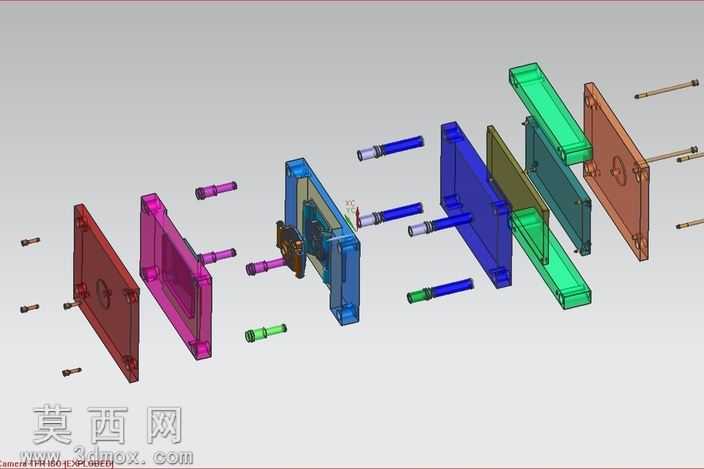

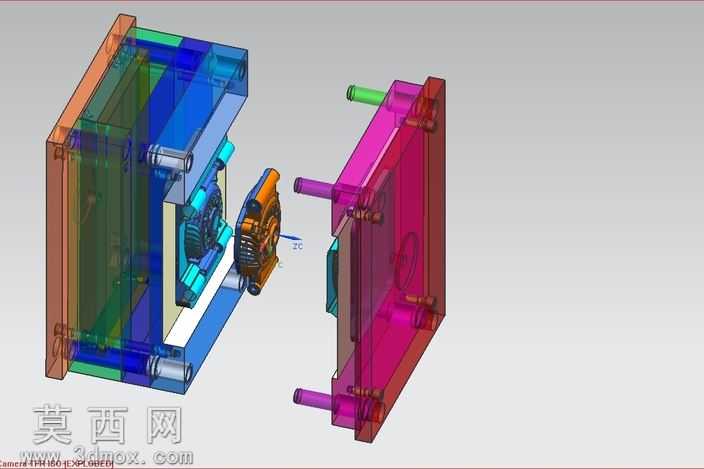

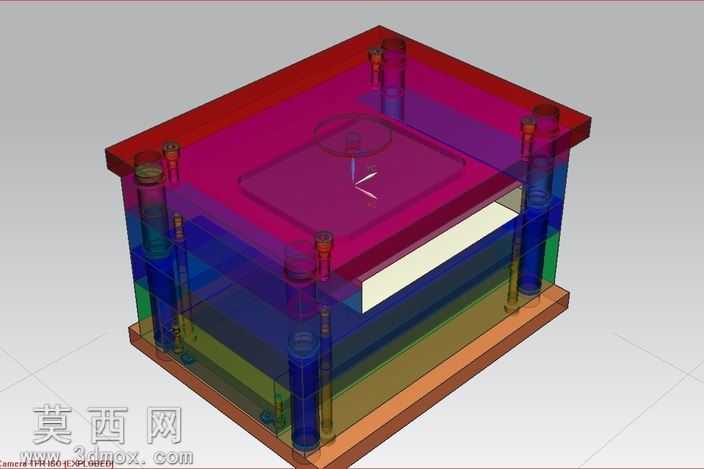

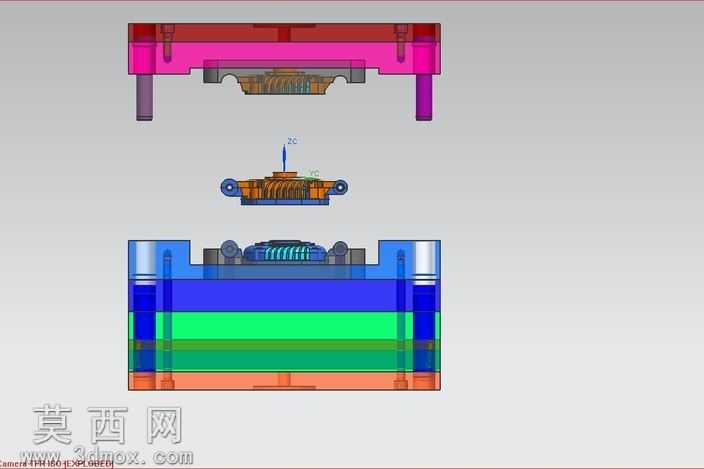

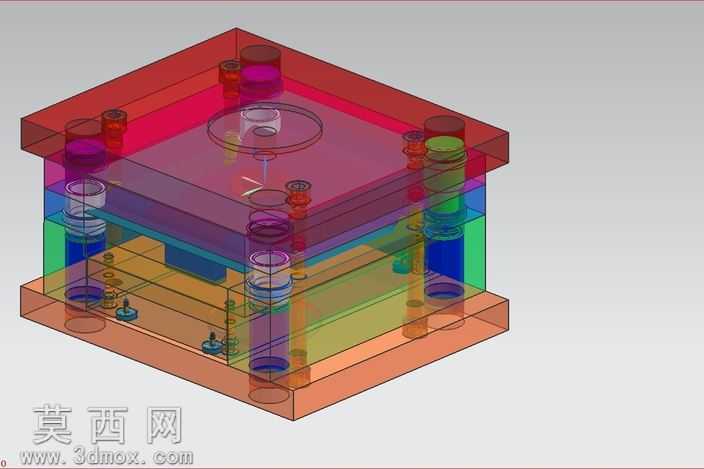

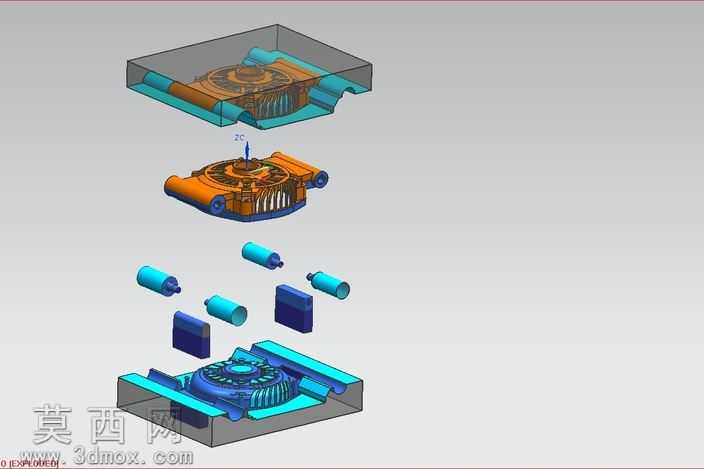

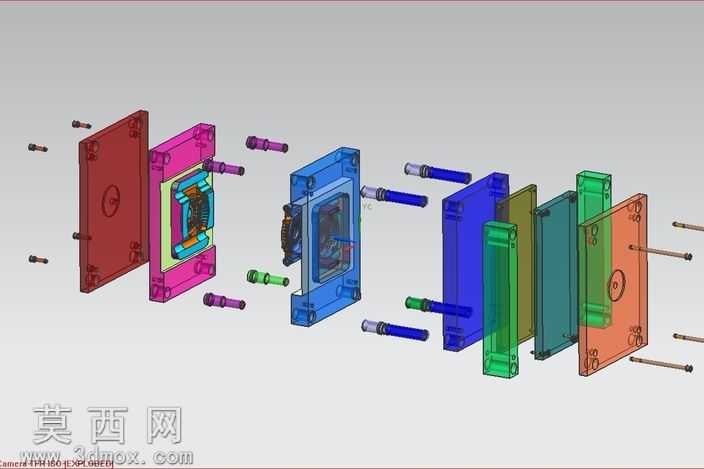

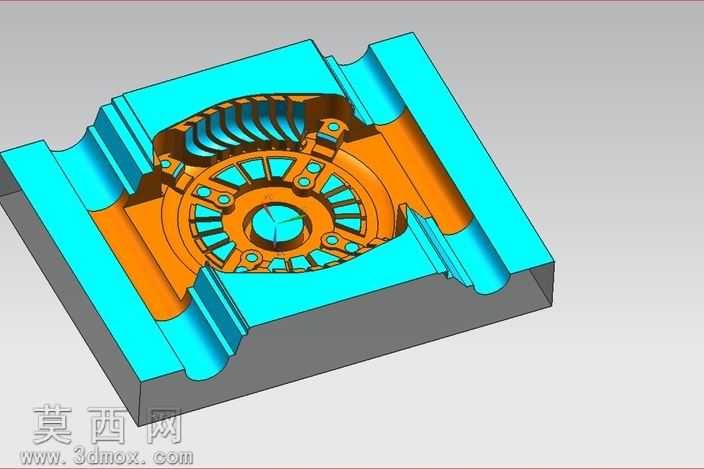

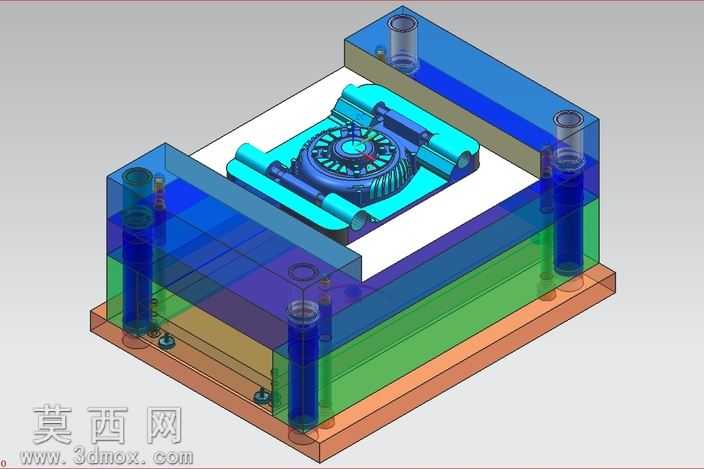

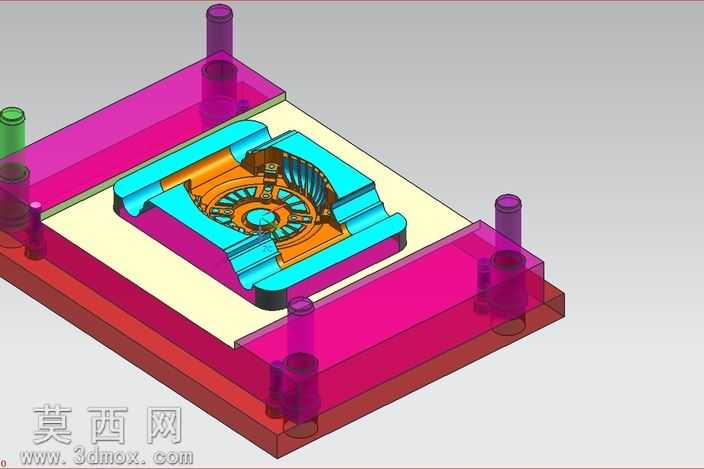

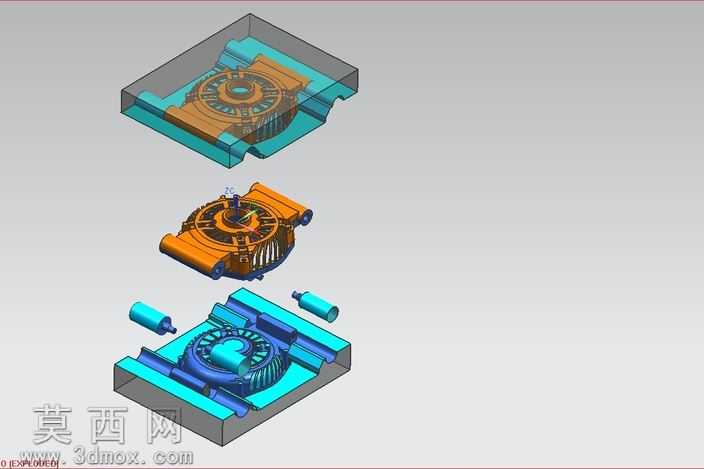

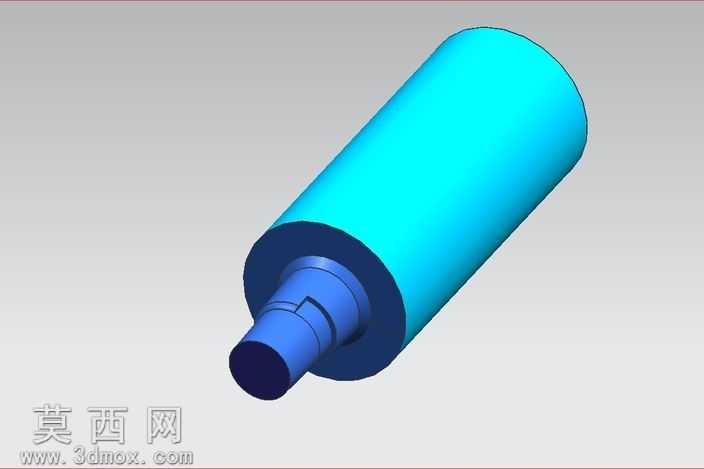

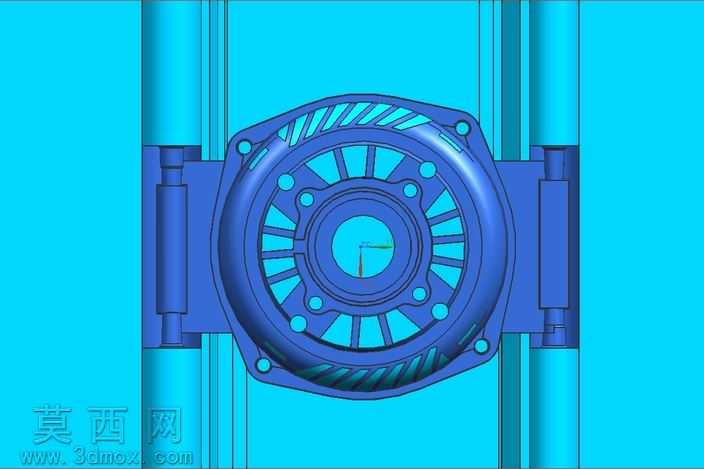

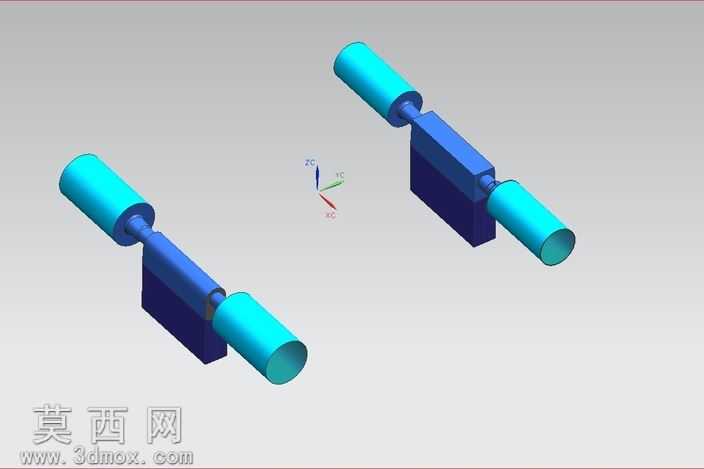

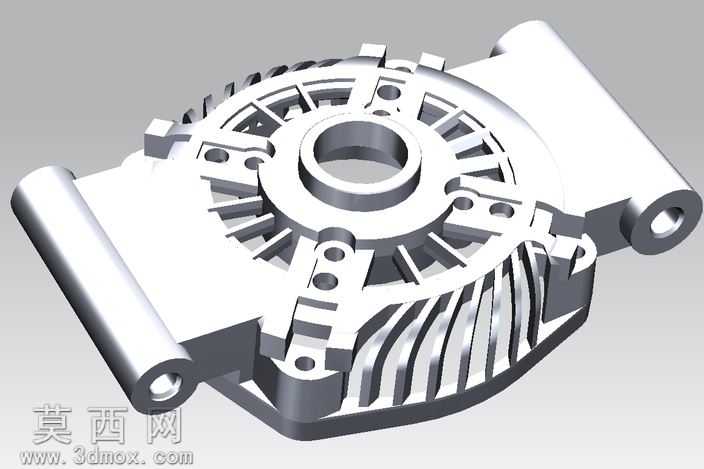

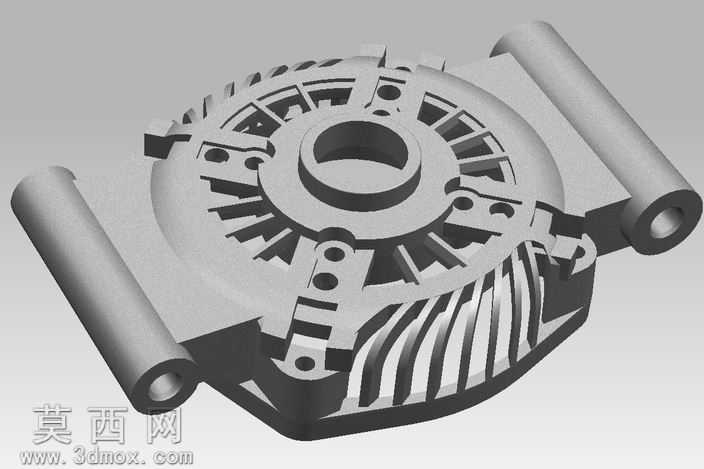

本套模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，对各零部件进行分层级装配管理，确保各部件间的装配公差符合实际生产加工要求。模型采用半透明化渲染处理，对定模侧、动模侧的不同板件分别赋予差异化的半透明色彩材质，可直观展示模具内部的型腔布局、流道走向、冷却回路排布以及顶出机构的装配位置，无需拆解装配体即可清晰观察内部结构逻辑。从结构设计来看，该模具采用典型的两板模结构，定模侧设置有浇口套、定位圈以及型腔镶件，动模侧集成了型芯镶件、顶针组件、复位杆以及导柱导套导向结构，导向部件采用高精度配合公差设计，可保证模具开合模过程中的对中精度，避免出现型腔错位导致的产品飞边缺陷。冷却系统采用随形水路设计，围绕型腔与型芯的成型面均匀排布冷却水道，水道接口设置在模具外侧便于生产时外接冷却循环管路，可保证注塑过程中模温均匀分布，有效缩短产品冷却周期，提升注塑生产效率，同时避免因冷却不均导致的产品翘曲变形问题。顶出机构采用圆顶针与扁顶针组合的顶出方式，针对产品的不同结构特征匹配对应顶出元件，顶针排布位置避开产品外观面，保证成型后产品表面质量符合外观要求，同时设置有复位弹簧配合复位杆，确保合模过程中顶出机构可精准复位，避免顶针与型腔发生碰撞损坏。设计过程中充分考虑了模具的加工工艺性，各镶件采用拆分式设计，便于后续采用CNC加工、电火花加工等工艺完成零件制造，同时易损部件设计为可更换结构，可降低模具后期的维护成本。整体装配体完成干涉检查，各运动部件在开合模行程内无运动干涉，可直接用于后续的模具工程图导出、加工编程以及生产试模参考，完整还原了注塑模具从分型设计到结构集成的全流程设计逻辑，清晰展示了注塑模具各系统的配合关系与工作原理。
