双型腔带热嘴转轮注塑模具结构设计

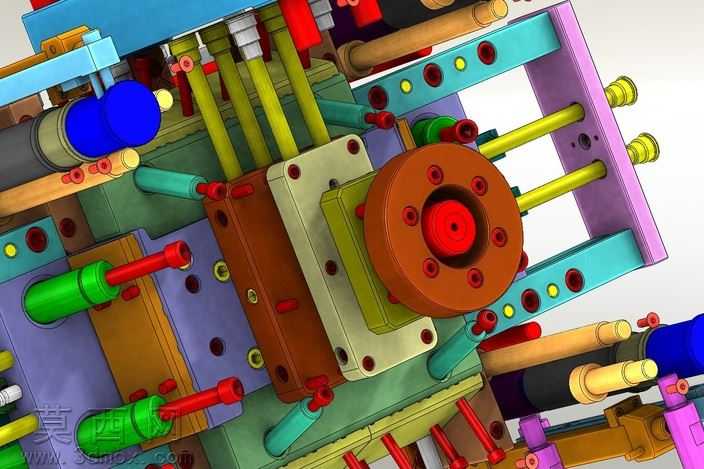

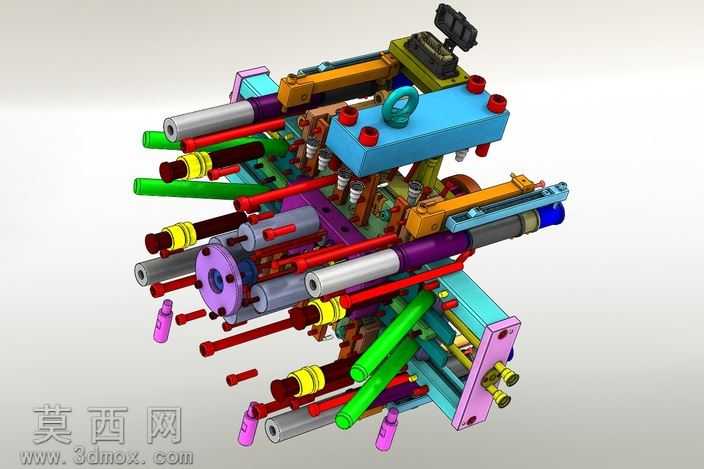

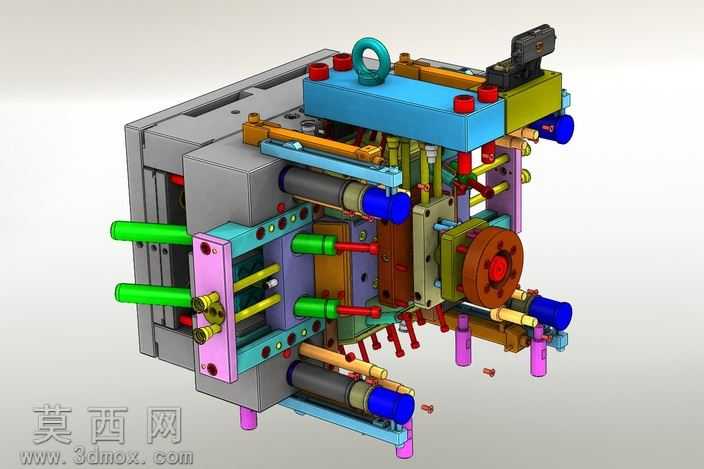

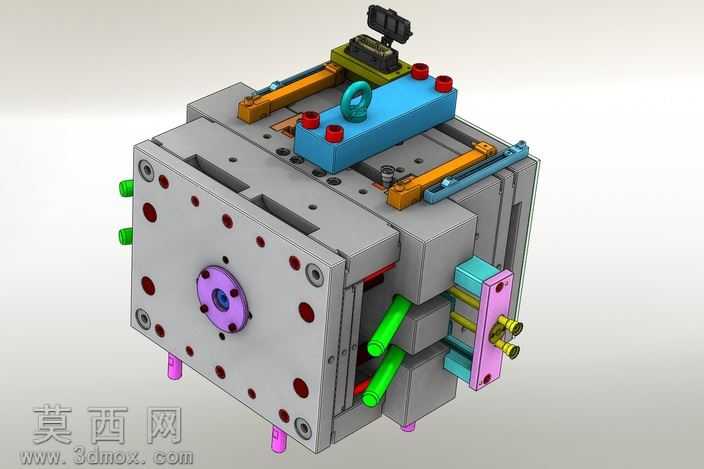

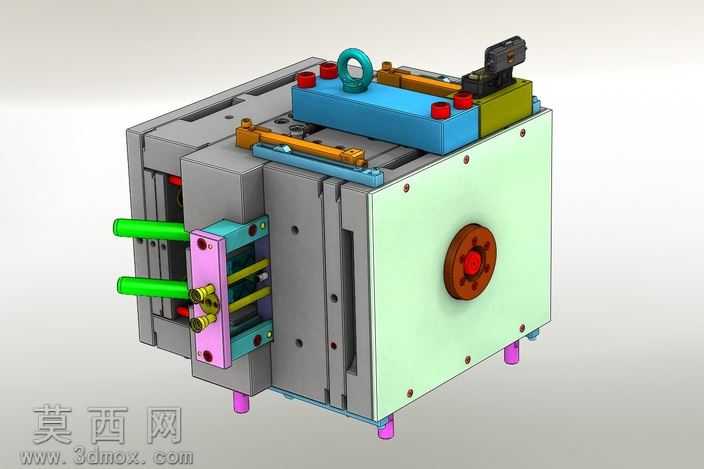

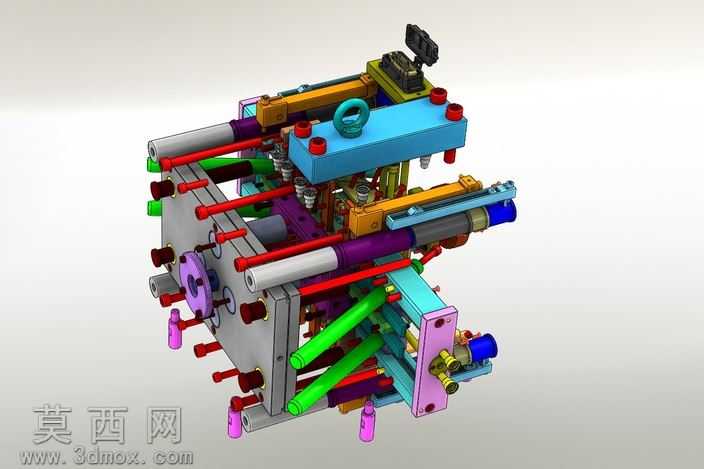

本套注塑模具采用双型腔布局设计，整体建模过程依托三维参数化设计软件完成，从分型面构建、模架选型到各功能组件的装配配合均经过严谨的尺寸校验，确保各部件运动无干涉、装配公差符合注塑生产的实际精度要求。模型渲染阶段针对不同功能部件赋予了差异化的材质表现：模架主体结构件采用哑光金属材质还原钢材的厚重质感，导柱、导套等运动配合部件做了金属光泽处理以凸显精密加工的表面光洁度，冷却水路接口、油缸等功能组件分别采用红、绿、蓝等辨识度较高的色彩区分，既方便快速识别各系统布局，也让整体装配结构的层次更加清晰直观。结构设计上，模具集成了热喷嘴浇注系统，能够有效减少浇注过程中的料把废料，提升熔体充模的流动性与成型效率，同时搭配可转动转轮结构，可实现特定的脱模辅助或顺序分型动作，适配复杂结构注塑件的成型脱模需求。整套模具的顶出系统、冷却系统、导向定位系统均做了完整的三维建模还原，各部件的连接关系、运动行程都在装配环境中做了模拟验证，冷却水路的排布围绕两个型腔做了均衡布局，能够保证两个型腔内的熔体冷却速率一致，减少成型件的翘曲变形风险；导向部件采用多组导柱导套配合，保障开模合模过程中的定位精度，避免型腔错位导致的成型件尺寸超差。设计过程中充分考虑了注塑生产的实际工况，各模板的厚度、紧固螺丝的排布、密封件的安装位置都参照注塑模具设计规范做了合理规划，既保证模具整体的结构强度，也兼顾了后期生产维护的便捷性，整套模型完整还原了注塑模具从浇注、成型到顶出的全流程结构逻辑，可用于注塑模具结构学习、生产方案参考等场景。
