侧装式长行程滑动导轨滑套结构设计

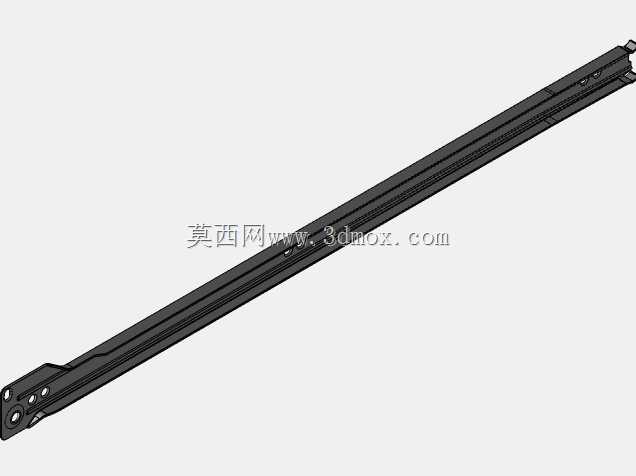

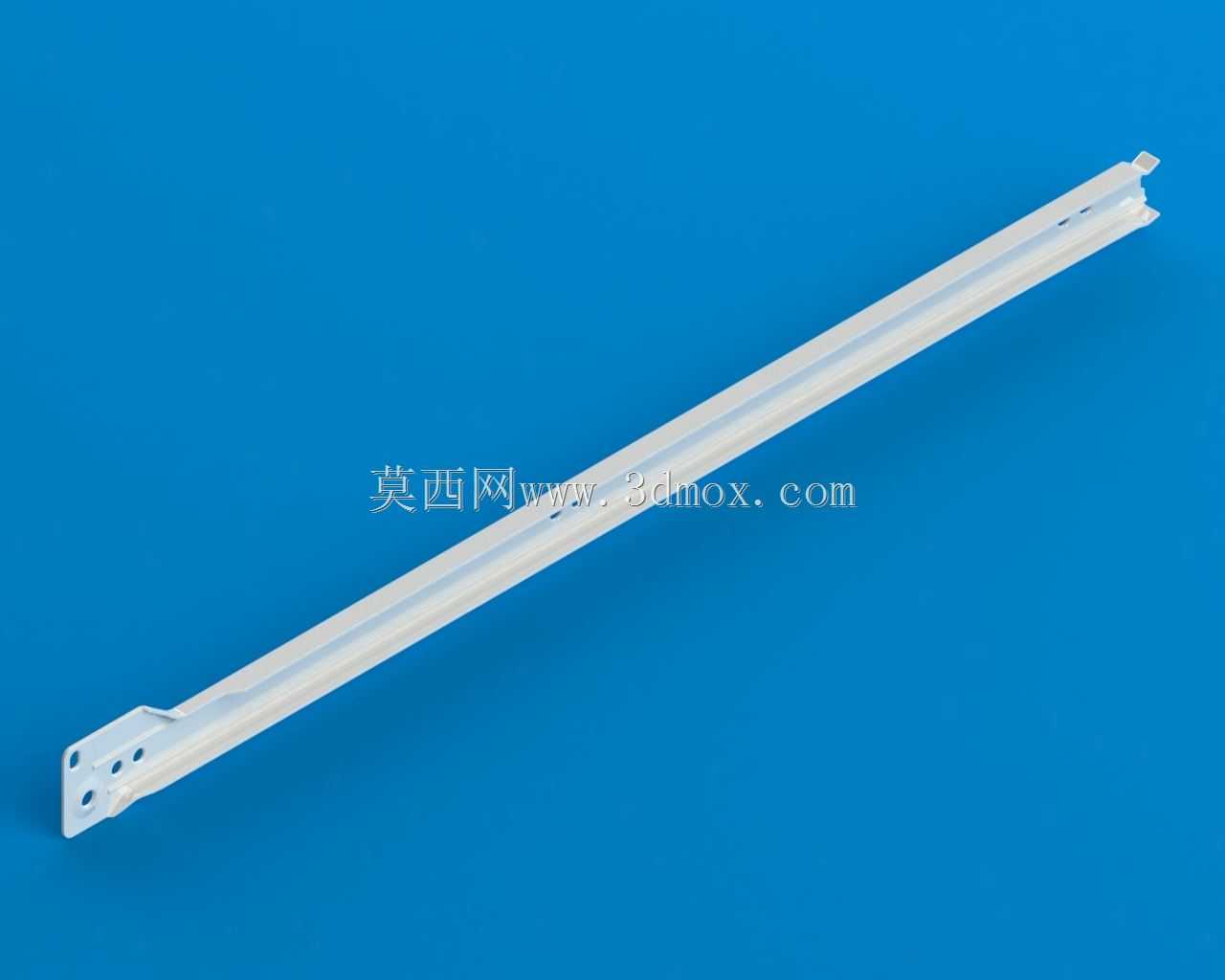

这款侧装式长行程滑套是滑动导向系统中的核心配套部件，主要应用于抽屉式设备抽拉结构、机柜内置层板导向、轻型工作台伸缩拓展、小型设备检修舱门推拉等场景，能够为沿直线方向做往复抽拉运动的构件提供稳定的滑动支撑，同时约束运动路径的偏移量，避免抽拉过程中出现卡滞、侧翻、晃动等问题，在民用家具、工业机柜、轻型自动化输送工位、检测设备推拉舱等领域都有广泛的适配空间。从实际功能特性来看，该滑套采用嵌套式多节滑动结构，在完全收拢状态下占用空间极小，完全伸展后可达到50厘米的有效行程，能够满足大纵深抽拉的使用需求；滑套主体采用冷压成型的薄壁金属材质，表面做了顺滑耐磨处理，滑动过程中摩擦阻力小，运行噪音低，同时具备足够的结构强度，可承受额定范围内的垂直载荷与侧向扭力，长期往复使用不易出现形变、磨损过量的问题。在设计思路上，这款滑套优先考虑了安装便捷性与运动稳定性的平衡：端部预留的多组安装孔位采用标准化孔距设计，可直接通过紧固件与被支撑构件、安装基座完成固定，不需要额外做定制化打孔适配；滑套的滑动轨道配合间隙经过精准调校，既保证滑动过程的顺畅无卡顿，又将侧向晃动量控制在极小范围内，避免抽拉过程中出现构件错位；整体采用对称式结构逻辑，可与同规格右侧滑套配对使用，组成双侧导向的滑动支撑系统，适配不同宽度的抽拉构件安装需求。从外形尺寸与安装边界来看，该滑套整体为细长条状结构，截面尺寸紧凑，安装时仅需要在基座侧面预留对应宽度的安装空间，不会过多占用设备内部的有效使用容积；端部安装位的折弯结构做了加强处理，能够分散紧固件连接点的应力，避免长期承重后安装位出现开裂、变形；滑套伸展后的行程限位结构做了隐藏式设计，不会在构件完全拉出时出现突兀的凸起结构，既保证抽拉到极限位置时不会出现滑脱，又能保持整体外观的整洁性，适配各类对外观整洁度有要求的设备安装场景。
