实验室小型蒸馏装置三维结构设计

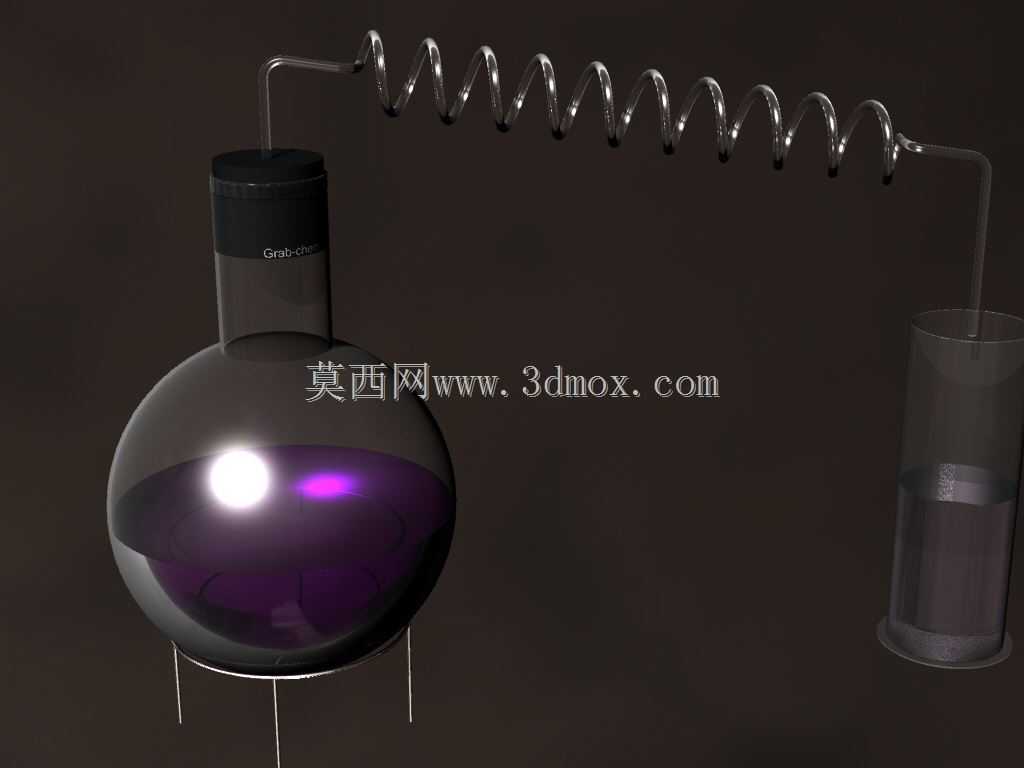

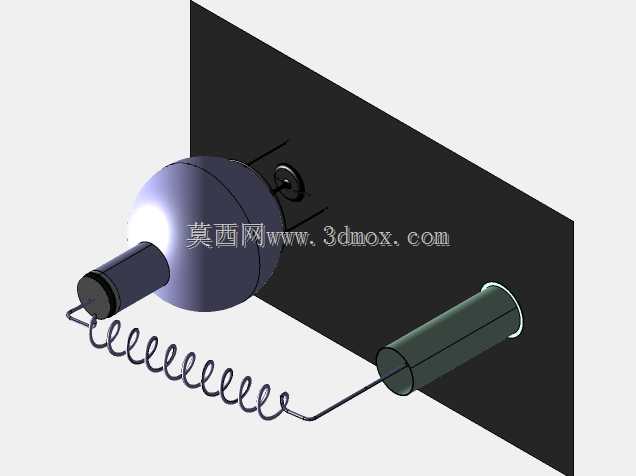

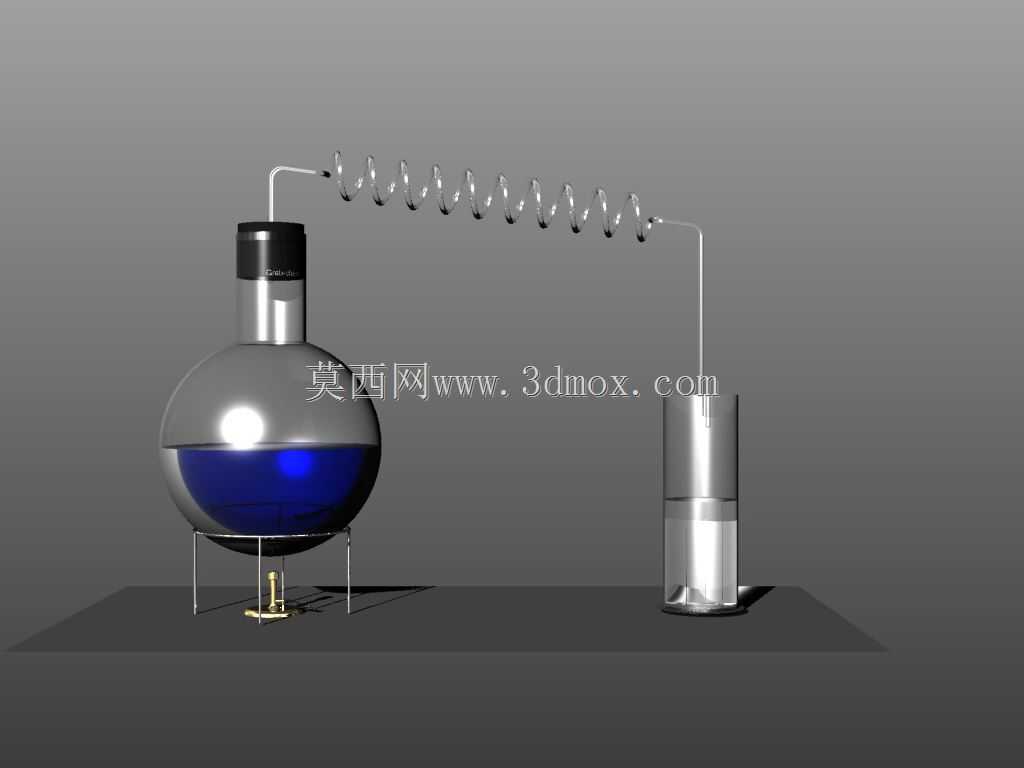

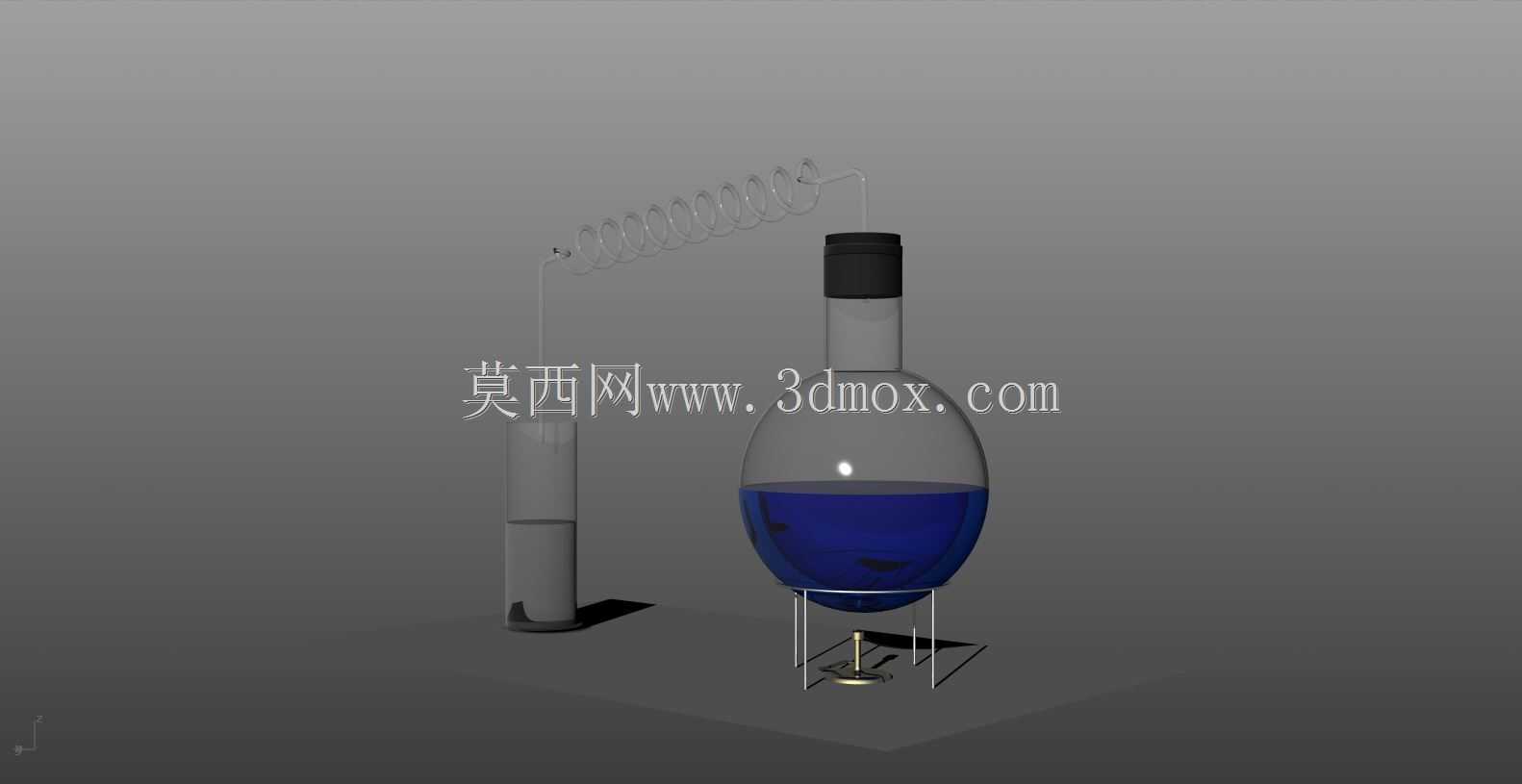

这套小型蒸馏装置主要面向小规模物料分离提纯的应用场景，常见于小型作坊式饮品加工、精细化工小批量试制、教学实验演示以及个人手工提纯作业中，能够满足低产量下的液液分离需求，通过不同组分沸点差异实现目标物料的提取纯化，在花露提取、低度酒提纯、小型试剂制备等场景中都能发挥实用价值。整套装置的核心功能是通过加热蒸发、冷凝液化两个核心环节完成物料分离，底部加热支架可稳定承托蒸馏烧瓶，烧瓶采用圆底结构设计，能够均匀承接底部热源传递的热量，避免局部过热导致的物料暴沸或瓶体受热不均破损，瓶内预留充足的汽化空间，待处理液体加注至瓶身下半区域即可，预留的上部空间可让汽化的组分顺利向上导出，不会随沸腾液体冲入冷凝管路。连接烧瓶与收集容器的螺旋形冷凝管路采用长程螺旋结构设计，大幅延长了蒸汽的流通路径，能够让高温蒸汽在管路流动过程中充分与外界环境完成热交换，快速降温液化，螺旋结构在有限的安装空间内最大化了冷凝接触面积，无需额外加装复杂的水冷夹套即可满足小规模蒸馏的冷凝需求，降低了装置的整体复杂度与使用门槛。末端的圆柱收集容器采用直筒立式结构，开口正对冷凝管路的出口，可精准承接冷凝后的液化液体，容器底部做了平稳支撑设计，放置在水平台面上不会出现侧翻倾洒的问题。整套装置的安装边界适配常规实验室操作台或小型加工工作台，横向总跨度适配常规桌面的纵深尺寸，纵向高度不会遮挡常规操作视线，各部件之间采用插接式连接结构，组装拆卸便捷，日常使用后可快速拆分清洗，避免不同物料蒸馏后的交叉污染。设计过程中充分考虑了小规模作业的操作便利性，没有冗余的复杂结构，各部件的外形比例经过反复调整，既保证了蒸馏过程的流畅性，也兼顾了装置放置的稳定性，加热支架的支撑脚做了外扩设计，进一步提升了整套装置的放置稳固性，即使在轻微触碰的情况下也不会轻易倾倒，适配非专业标准化实验室的灵活使用场景。
