汽车挡风玻璃清洁驱动电机结构模型

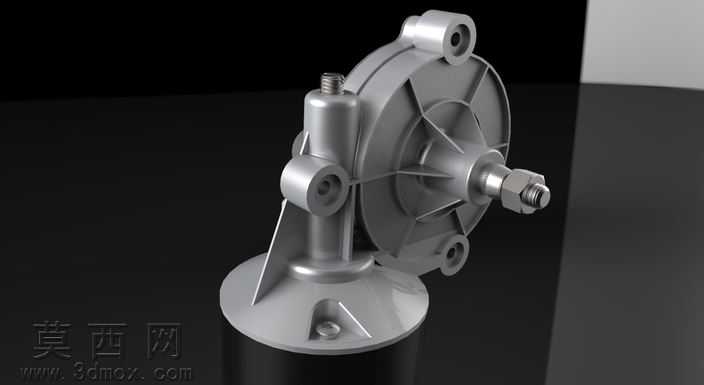

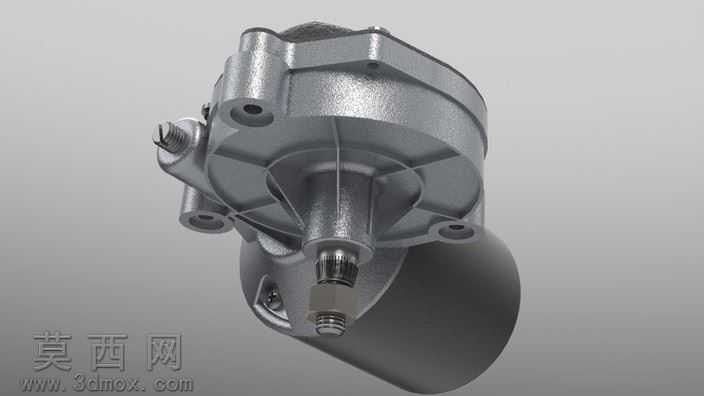

本模型为汽车挡风玻璃清洁系统配套的驱动减速电机总成，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循车用雨刮电机的实际工程尺寸比例，对总成内的每一处结构都做了精准还原。模型整体分为直流驱动电机段与蜗轮蜗杆减速输出段两大核心部分，建模时首先完成下部直流电机的壳体、定子腔体、电枢安装位、后端密封端盖的结构搭建，对电机壳体的压铸成型圆角、安装固定凸台、接线端避让槽都做了细节刻画，还原了金属冲压壳体的壁厚均匀特征。上部减速腔体部分，完整构建了蜗轮安装腔、蜗杆传动副、输出轴组件、前端密封结构、安装固定耳座，对输出轴的扁位传动结构、锁紧螺母的螺纹特征、轴承安装位的台阶结构都做了符合机械加工规范的建模处理，各部件之间的装配间隙完全参照实际产品的装配公差设置，可直接用于装配干涉检查与运动仿真验证。材质渲染阶段，针对不同部件的实际材质做了对应材质球调配：下部电机壳体采用哑光黑色喷塑金属材质，还原车用电机外壳的磨砂质感；上部减速腔体采用压铸铝合金材质，添加了细微的铸造颗粒纹理与金属反光属性，还原铝压铸件的表面质感；输出轴、锁紧螺栓、固定销等机加工件采用光亮镀锌钢材材质，还原金属机加工件的高光反光特性；密封胶圈部位采用黑色橡胶材质，添加了轻微的漫反射粗糙度，还原橡胶件的哑光弹性质感。渲染时采用工作室柔光布光方案，通过主辅光源的角度调整，清晰呈现出各部件的结构层次与材质差异，金属部件的反光自然柔和，没有过曝的高光区域，整体渲染效果贴近实物拍摄的视觉感受。设计思路上，该模型完全围绕车用雨刮驱动的实际功能需求搭建，减速机构采用蜗轮蜗杆传动结构，可实现大减速比的动力输出，满足雨刮摆动所需的大扭矩低转速工况要求；壳体上的三处安装固定耳座位置符合主流车型雨刮电机的安装尺寸规范，输出轴的伸出长度与扁位尺寸可直接适配雨刮连杆机构的安装接口；模型同时预留了电机接线端的安装位置与走线空间，整体结构紧凑，在有限的体积内实现了动力输出与减速传动的功能集成，可用于汽车雨刮系统的结构教学、方案设计验证、3D打印样件制作等场景，各零件均为可编辑参数化特征，使用者可根据实际需求调整尺寸参数，适配不同车型的安装使用要求。
