涡卷螺旋弹簧精密结构设计

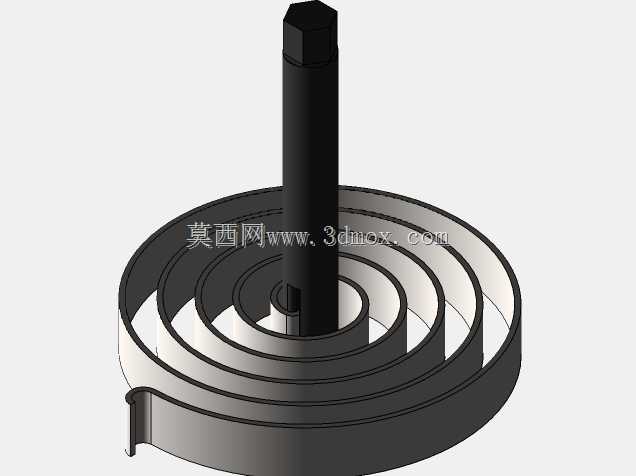

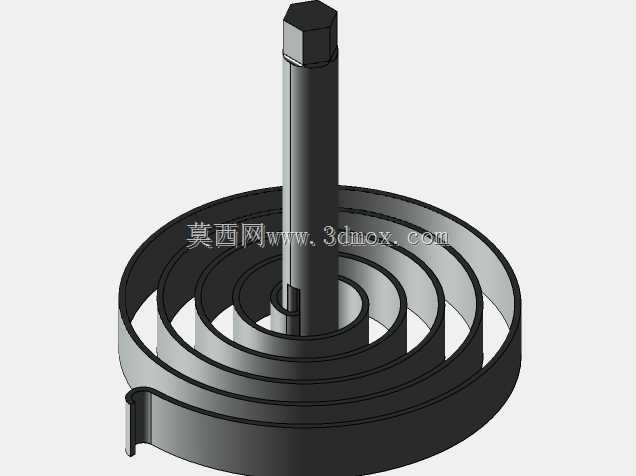

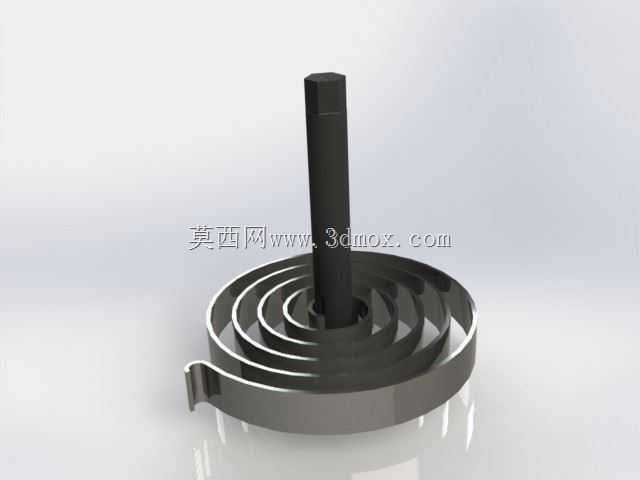

这款涡卷结构的螺旋弹簧属于平面涡卷类弹性储能元件，核心应用场景覆盖小型机械计时机构、家电收线装置、手动工具回位结构、玩具动力模组以及低压电器的触头复位结构中，在需要小空间内提供恒定回转力矩的工况下有着不可替代的作用。不同于常见的圆柱压缩螺旋弹簧，该款弹簧采用平面涡卷的盘绕结构，将长条状的弹簧钢带围绕中心固定轴逐圈盘绕成型，外端预留弯折的挂钩结构用于和外部传动部件连接，中心配套的固定芯轴为六角柱结构，能够和安装基座的六角孔紧密配合，避免弹簧工作过程中芯轴出现打滑偏转的问题。从功能特性来看，该弹簧在工作时依靠钢带的弯曲弹性变形储存弹性势能，当外端被外力拉动绕中心轴转动时，钢带逐圈收紧储存能量，外力撤除后能够平稳释放力矩带动相连部件复位，相比圆柱扭转弹簧，它能在相同的安装高度下储存数倍的弹性势能，力矩输出更加平缓均匀，不会出现力矩突变导致的部件卡滞问题。设计过程中首先根据目标工况需要的输出力矩范围选定适配厚度与宽度的弹簧钢带材质，通过计算钢带的弯曲疲劳强度确定每一圈的盘绕曲率半径，相邻圈带之间预留均匀的间隙，避免弹簧收卷过程中相邻钢带出现摩擦剐蹭，降低长期工作的磨损量，延长弹簧的循环使用寿命。外形尺寸方面，整体盘绕后的外径适配常规小型机构的安装腔尺寸，中心芯轴的六角对边尺寸符合通用五金配件的安装标准，外端挂钩的弯折角度与尺寸能够直接和常规传动拨块匹配，不需要额外加工转接结构，安装时只需要将中心芯轴卡入基座的固定孔，外端挂钩挂入传动部件的卡槽即可完成装配，安装边界清晰，不需要额外预留过大的避让空间，能够有效压缩整体机构的体积。弹簧的钢带表面做了光滑抛光处理，既能够降低工作过程中的摩擦阻力，也能避免钢带表面的细微裂纹扩展，提升抗疲劳性能，中心芯轴采用和弹簧钢带适配的刚性材质，表面做发黑防锈处理，能够在常规温湿度环境下长期工作不出现锈蚀问题，适配多数民用及工业小型设备的使用环境要求。
