行星齿轮式三角形铣削机构

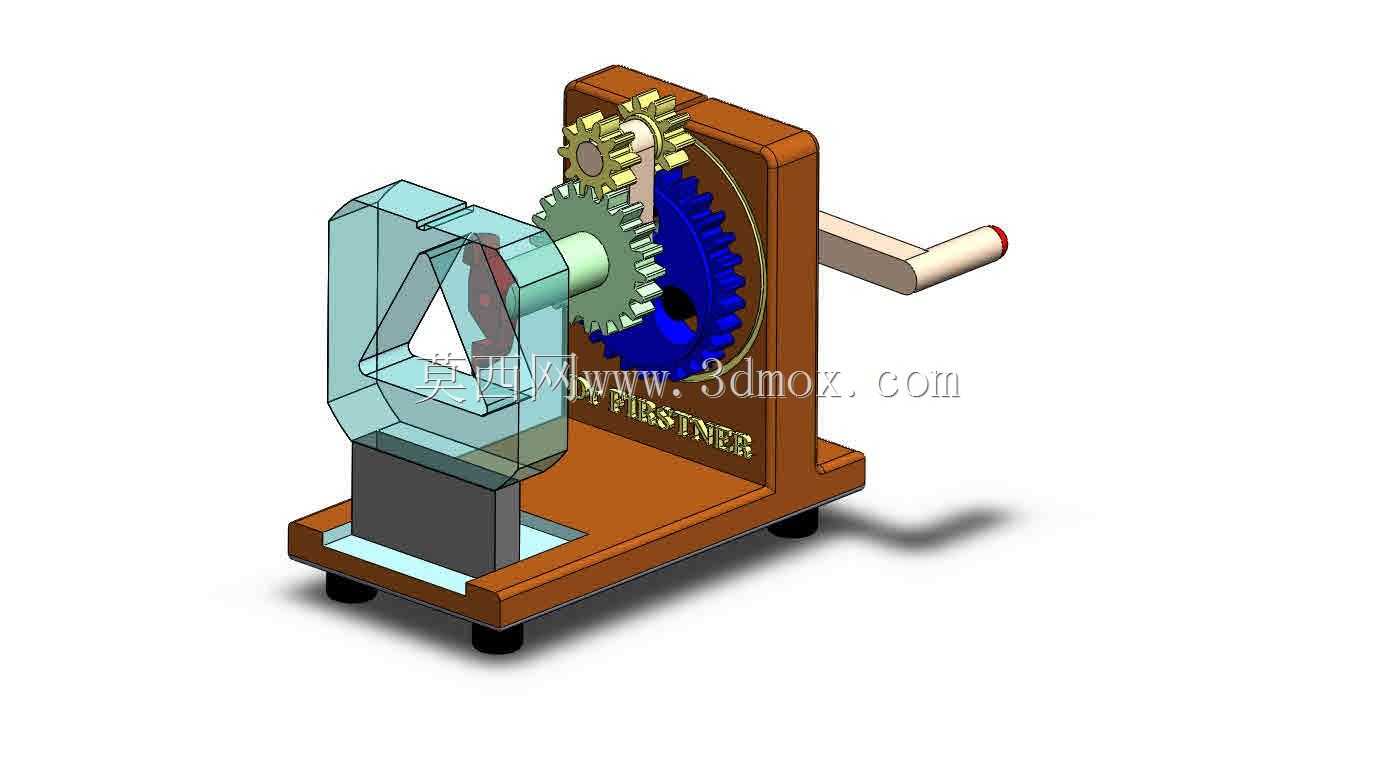

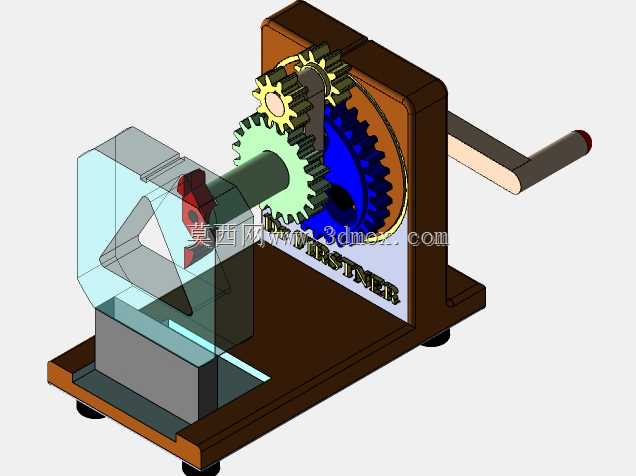

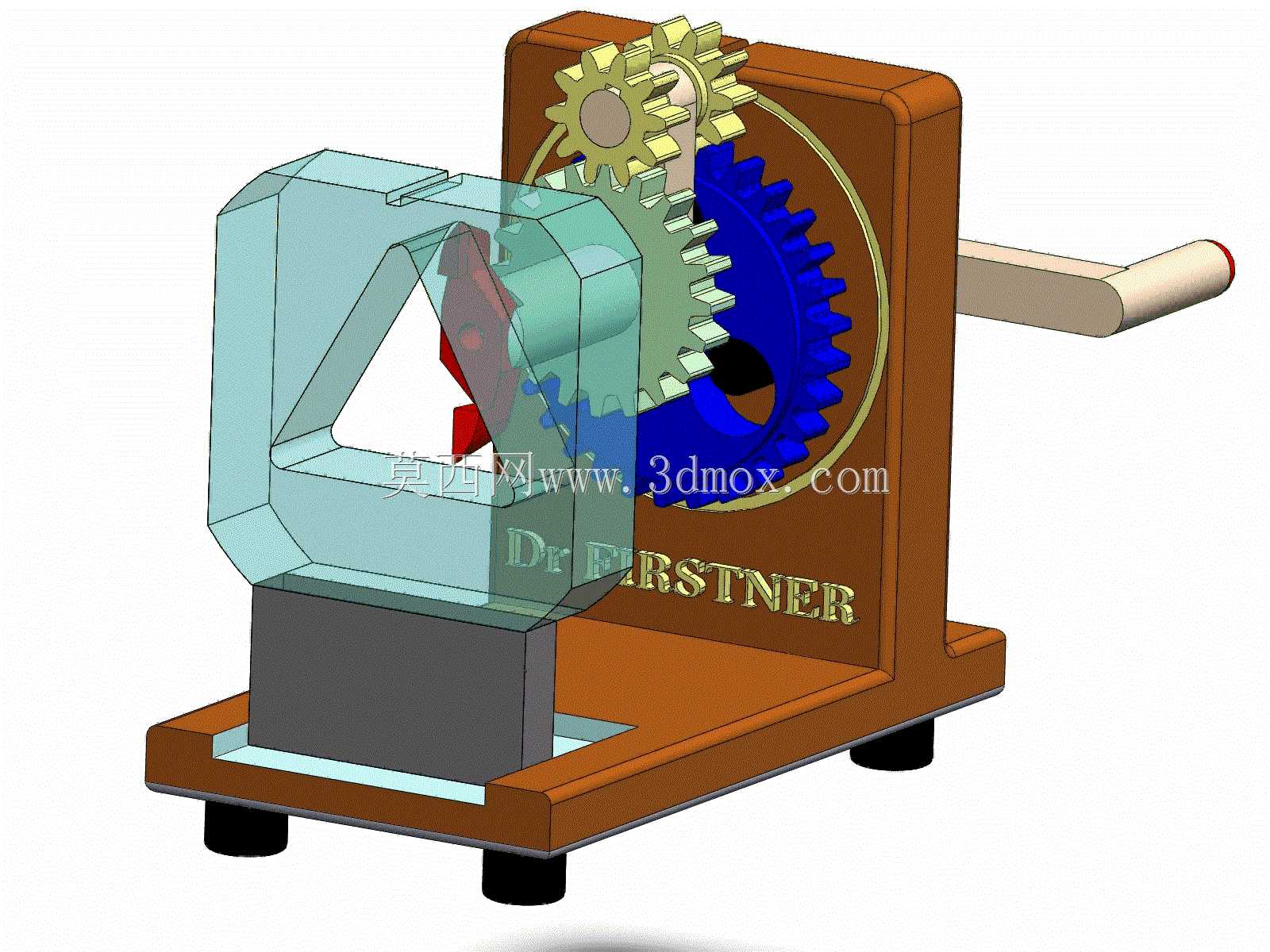

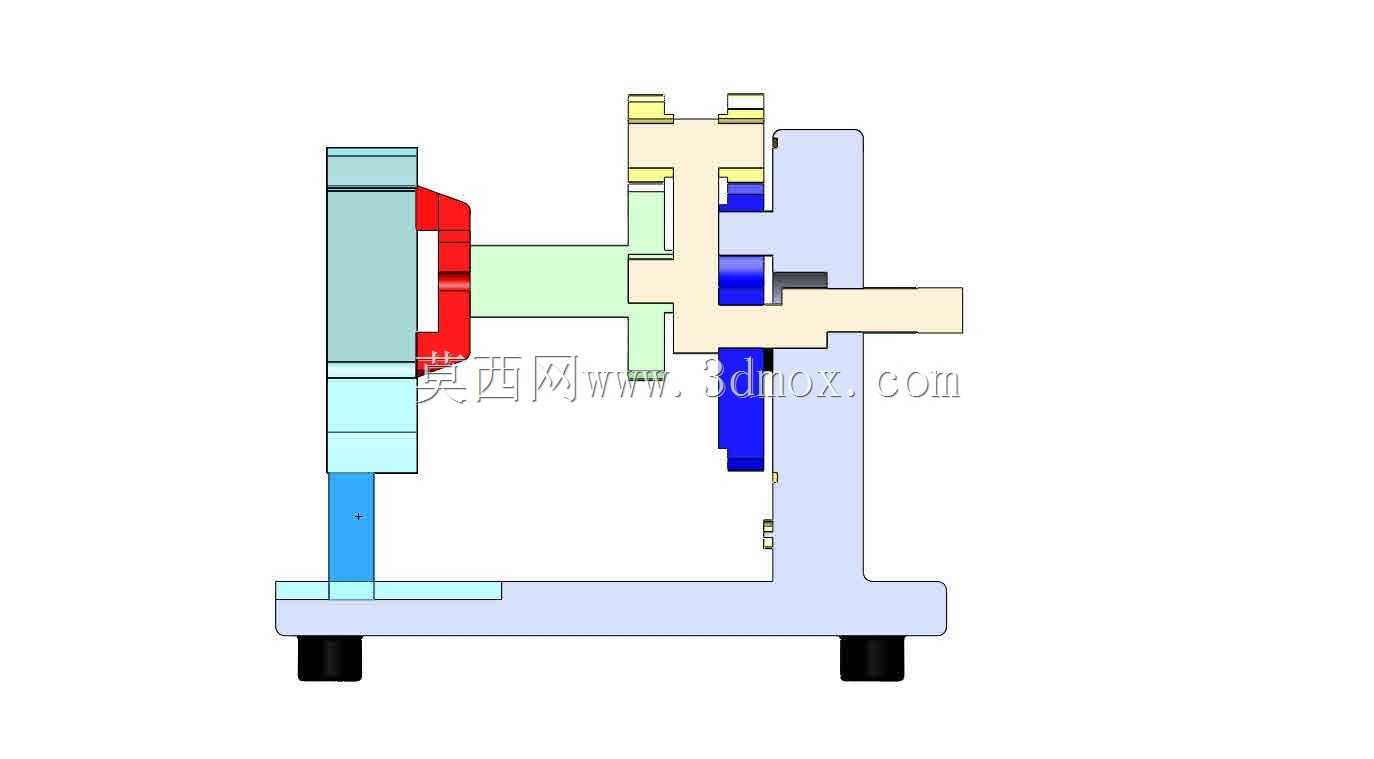

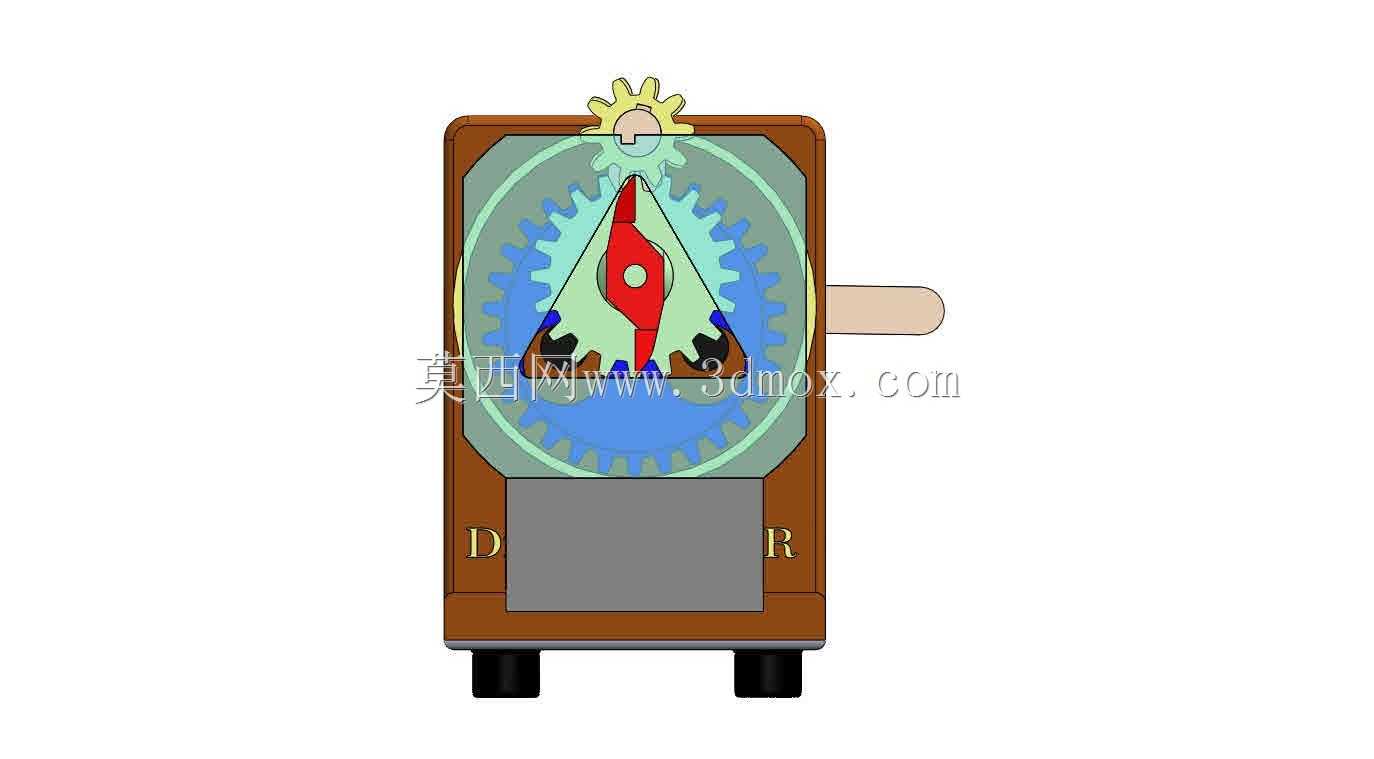

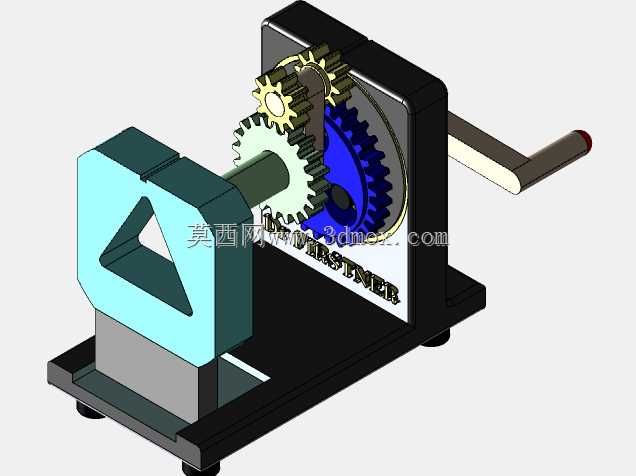

该行星齿轮式三角形铣削机构，主要面向小型精密零件的异形面加工教学演示与小批量试制场景，可在常规铣削设备的基础上拓展非圆轮廓加工能力，适配小型五金零件、教学教具、工艺验证样件的三角形轮廓加工需求，无需复杂数控编程即可实现近似平面三角形的轮廓铣削作业，适合职业院校机械原理教学、小型机加工工坊的异形面加工、机械爱好者的传动结构验证等场景使用。机构核心采用行星轮系搭配外齿铣削部件的组合设计，通过固定内齿圈、行星架带动齿轮组做行星运动的传动逻辑，让安装在行星运动输出端的铣削部件走出三角形轨迹，配合前端的透明防护壳体，既可以直观观察内部齿轮啮合与运动轨迹生成过程，也能阻挡铣削过程中产生的切屑飞溅，提升操作安全性。整体结构采用立式支架安装布局，底部设置四个可调式橡胶支脚，可直接放置在常规工作台面上使用，无需额外做地基固定，整体安装边界控制在小型桌面设备范畴，不会占用过多操作空间，支架主体采用一体式框架结构，保证齿轮传动过程中的结构刚性，避免传动间隙导致的加工轨迹偏差。设计过程中重点优化了行星轮系的齿数配比，通过反复调整太阳轮、行星轮与固定内齿圈的齿数比，让输出端的运动轨迹精准贴合三角形轮廓，保证铣削出的三角形边部平直度满足常规加工要求，同时在传动输入端设置手摇操作柄，既可以手动操作演示运动轨迹，也可外接动力源实现自动连续加工，适配不同的使用需求。前端的工件夹持区域采用快换式结构设计，可快速装拆待加工的坯料，透明防护壳采用快拆卡扣固定，方便日常清理内部切屑与维护齿轮部件，齿轮组采用渐开线齿形设计，保证传动过程平稳无卡滞，长时间运行也不会出现明显的磨损间隙。
