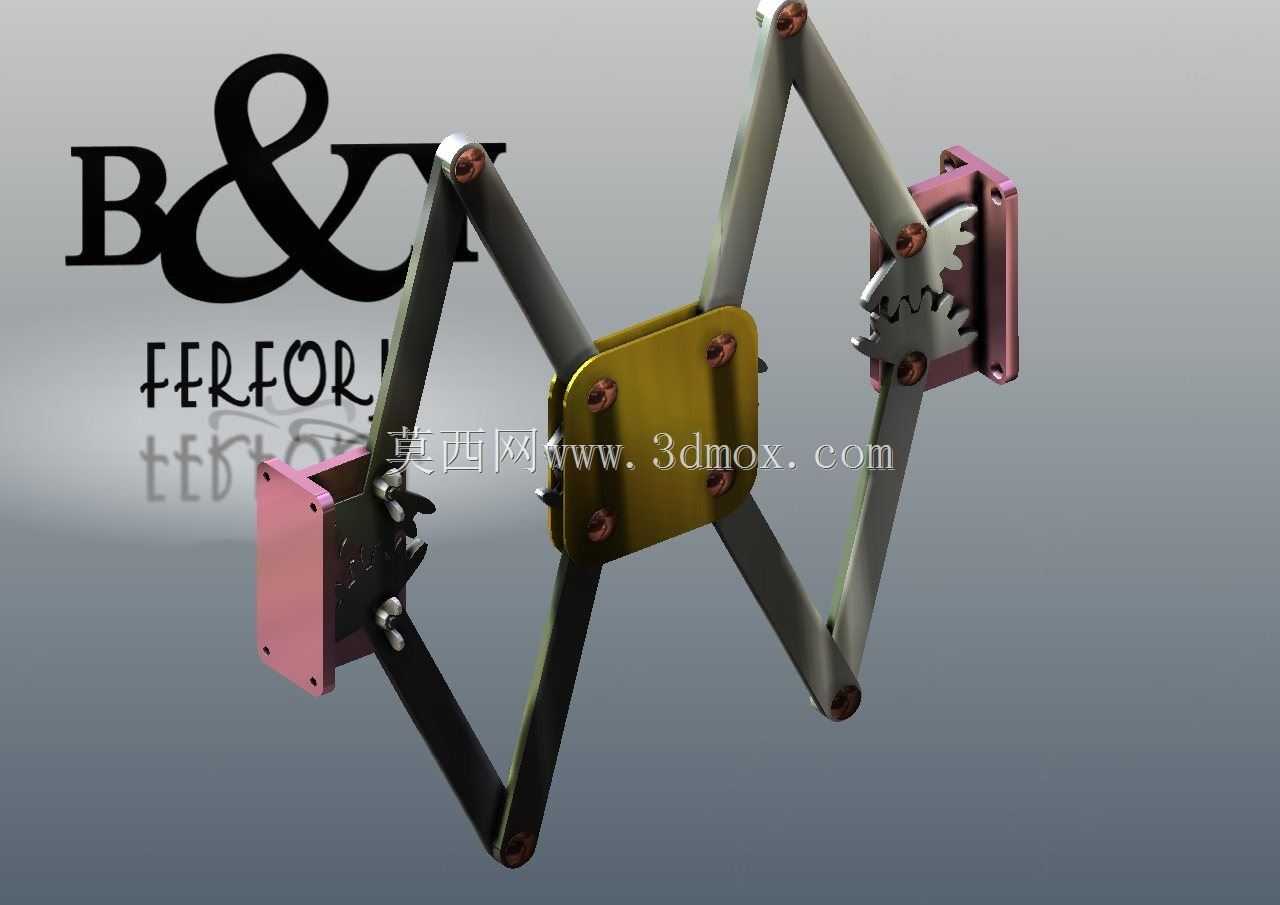

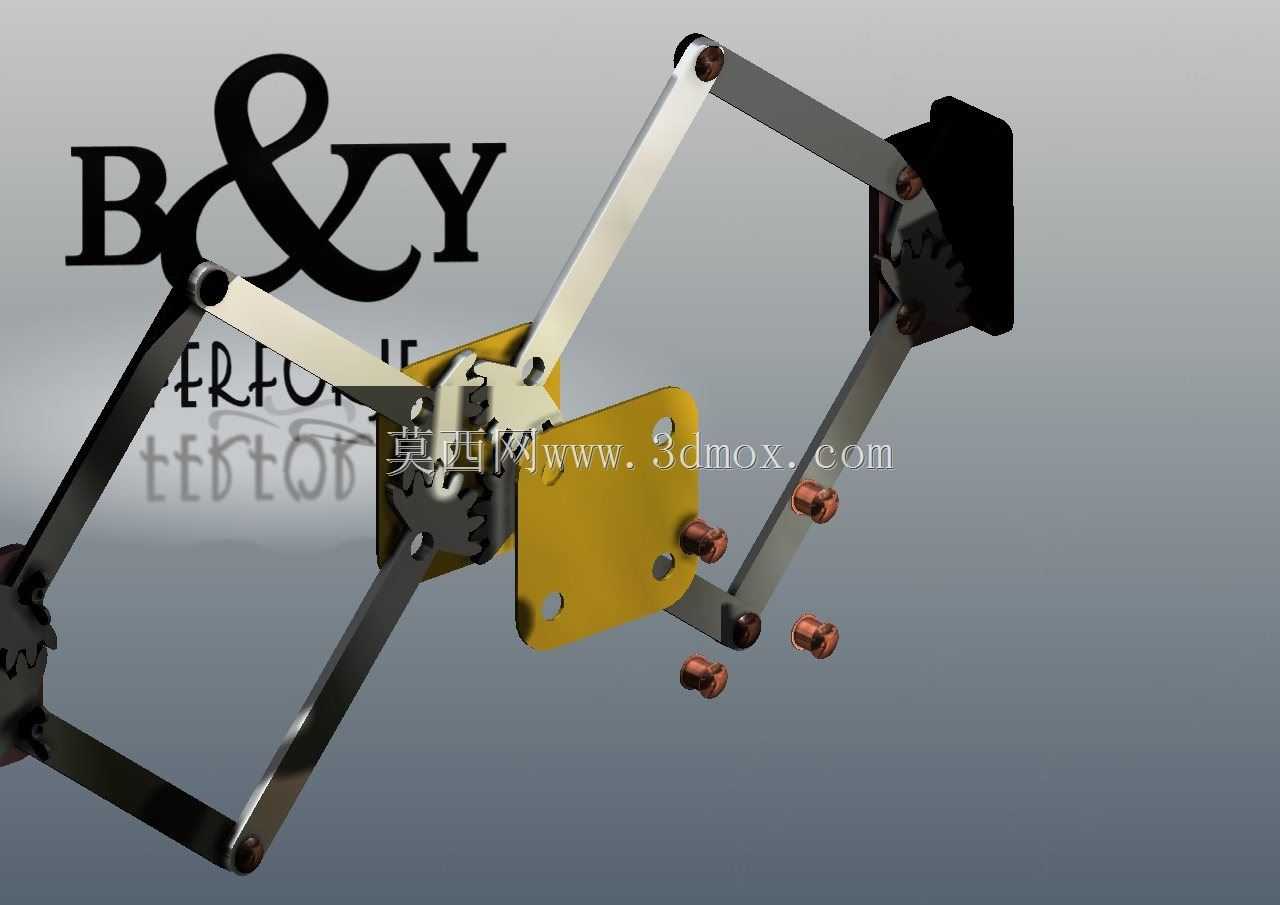

剪叉式伸缩手风琴臂支撑调节机构

该剪叉式伸缩调节机构是典型的空间位移调节类机械组件，主要应用在需要实现线性伸缩、角度自适应调整的工业作业场景中，常见于自动化生产线的工件位姿调整工位、小型设备的安装支撑拓展结构、检测设备的探头进给调节单元，也可作为轻型工装夹具的位移执行部件，适配小载荷范围内的位置调节需求，能够在有限安装空间内实现较大行程的伸缩动作，相比单杆式伸缩结构拥有更稳定的支撑刚性，伸缩过程中两侧受力均匀，不会出现偏载卡顿的问题。

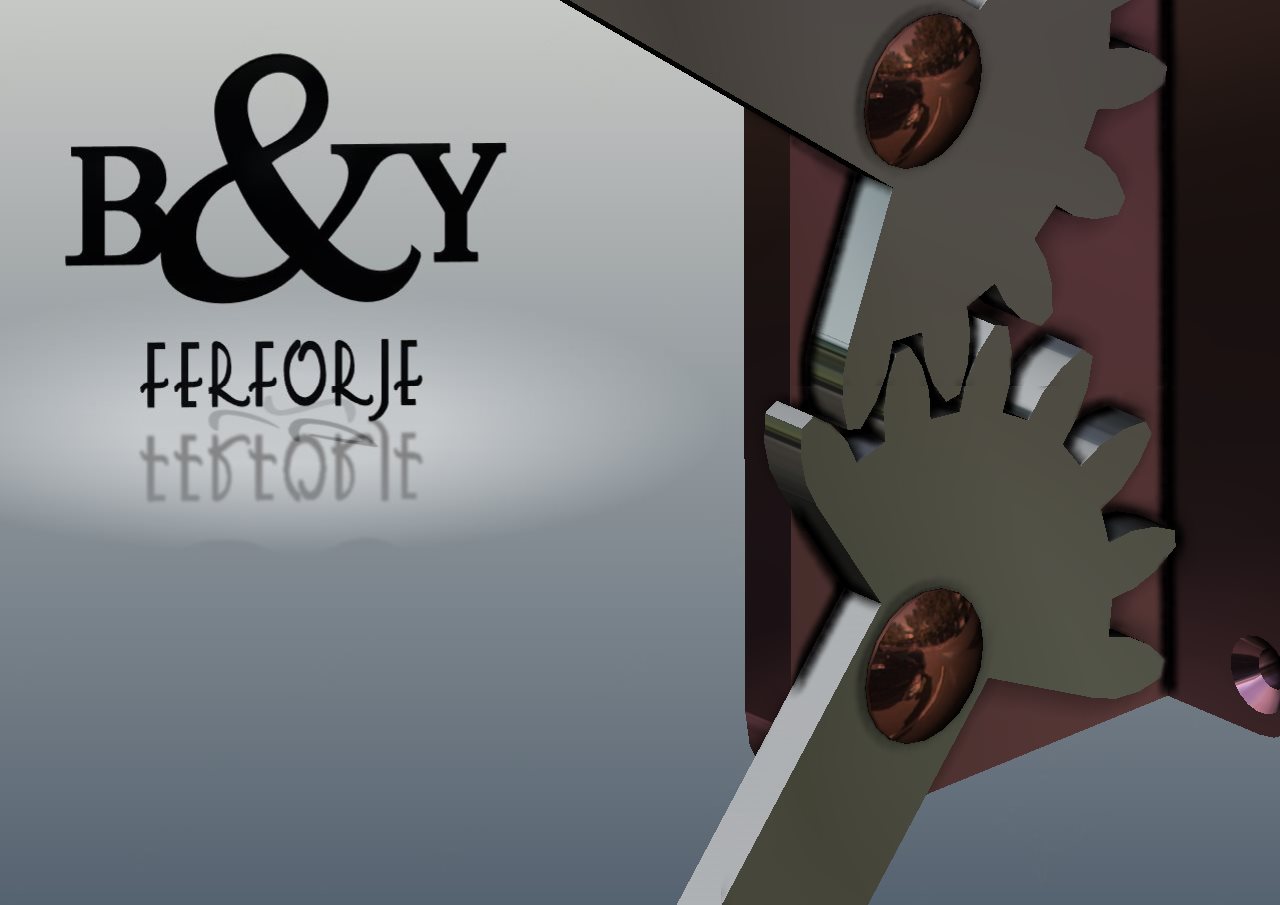

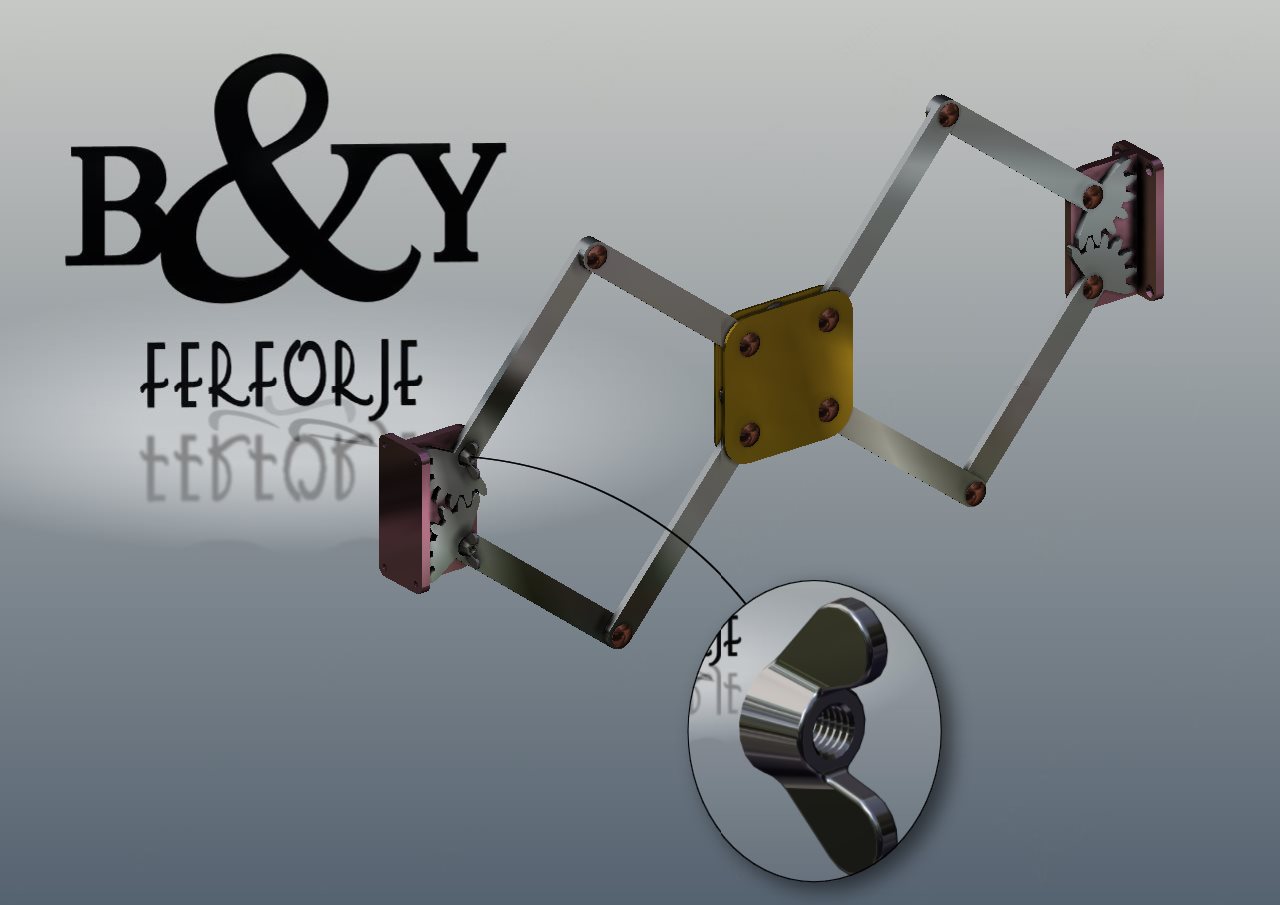

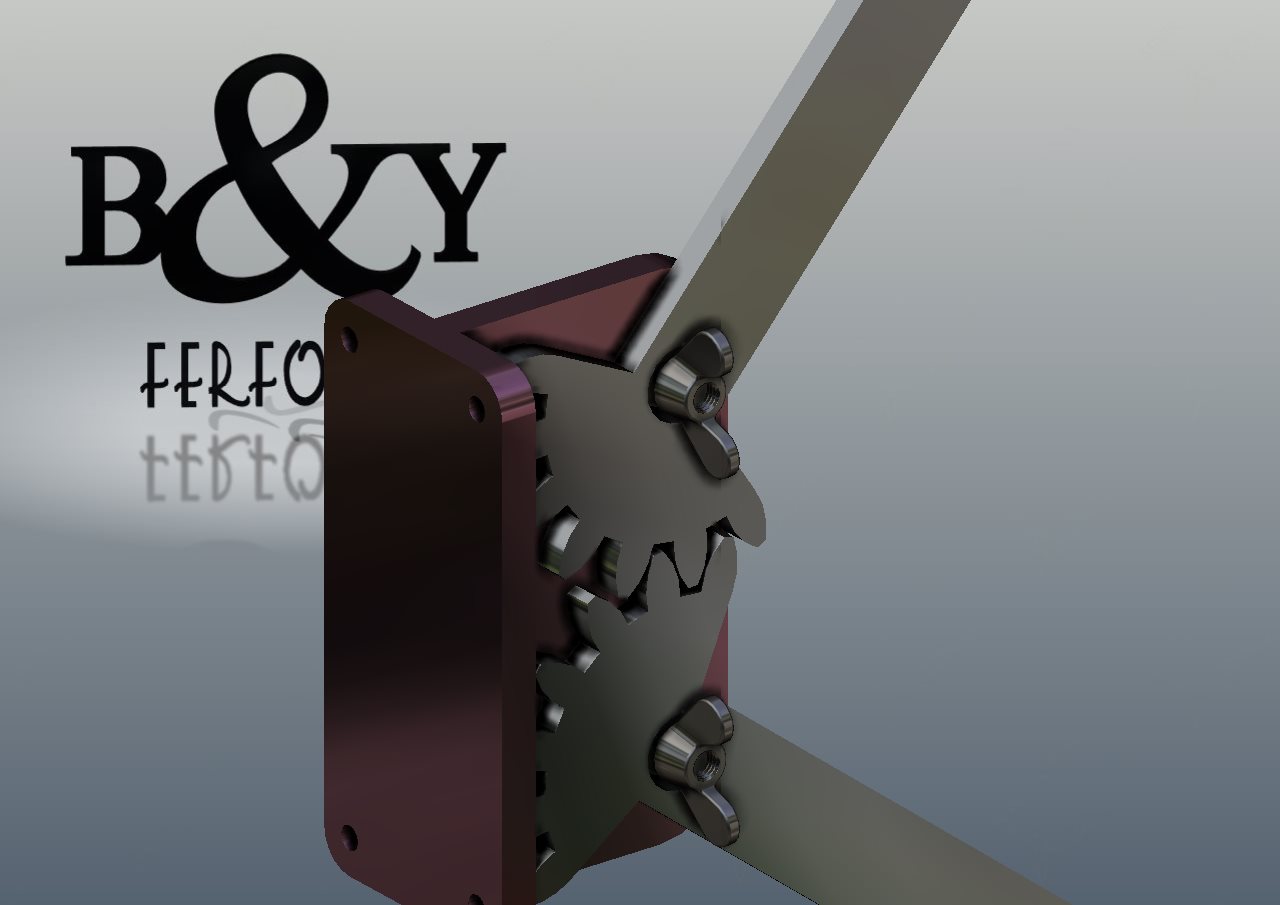

从功能特性来看，该机构采用多组交叉铰接的剪叉臂作为主体传动结构，两端分别设置固定安装座与活动连接端，其中一侧安装座集成了齿形锁止结构，当剪叉臂伸缩到指定行程位置时，锁止齿块会与臂端的齿形结构啮合，实现位置的无额外紧固件锁定，避免受载荷后出现自行回缩的问题，锁止与解锁动作可通过端部的调节旋钮快速操作，无需借助额外工具，调节效率较高。剪叉臂之间采用销轴铰接，铰接位置预留了润滑脂存储间隙，长期往复伸缩过程中可减少铰接面的磨损，提升机构的使用寿命。

设计思路上，该机构优先考虑了安装空间的适配性，整体收拢状态下厚度较小，可适配狭窄安装间隙的使用需求，伸展状态下的行程可通过增减剪叉臂的铰接组数灵活调整，无需改动两端安装座的结构，模块化程度较高。两端的安装座均设置了标准化的安装孔位，可直接通过螺栓固定在设备机架或作业平台上，安装座与剪叉臂的连接位置采用了可转动铰接设计，允许活动端在伸缩过程中产生小范围的角度偏转，适配安装面存在微小角度偏差的使用场景，降低安装对位的精度要求。

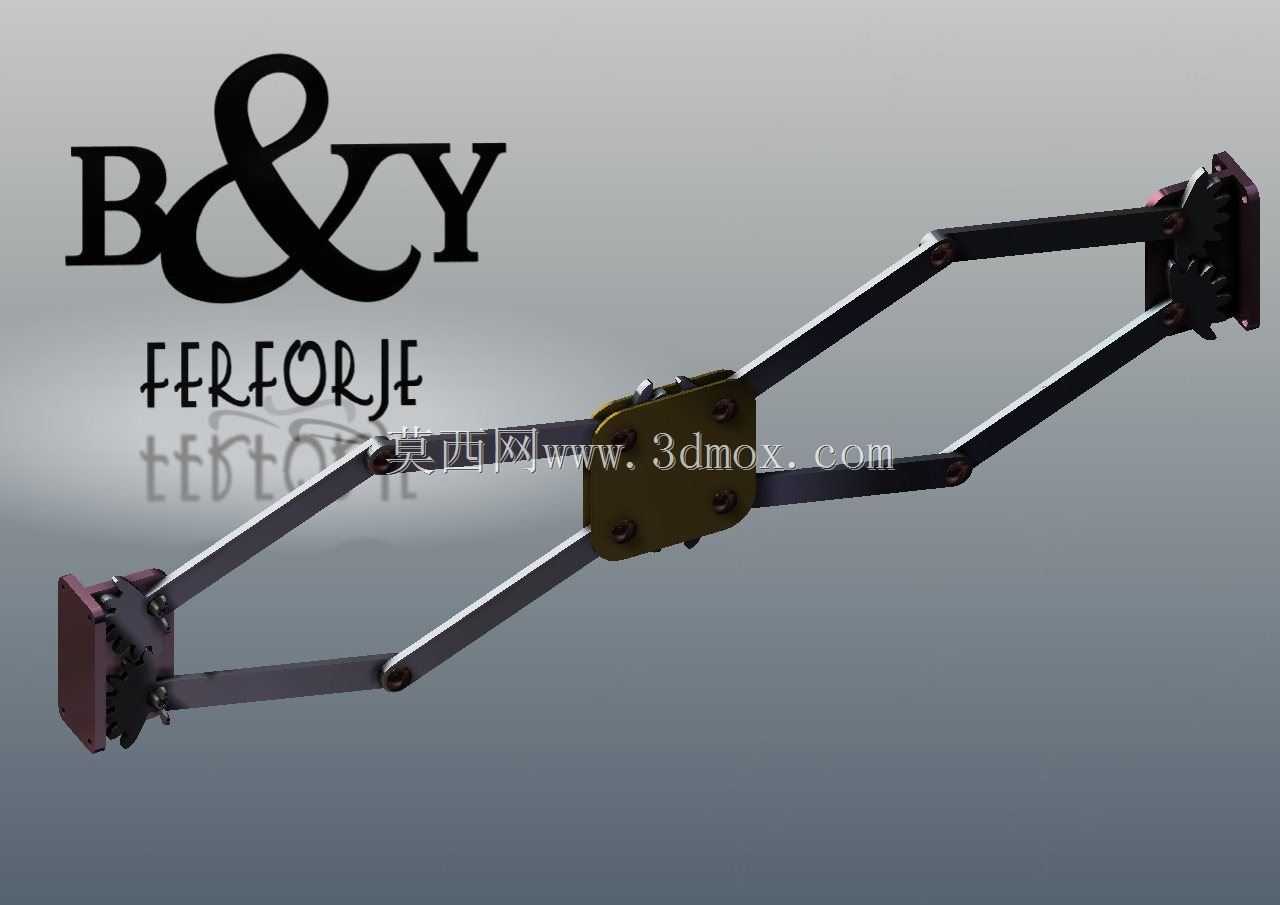

从安装边界与尺寸适配来看，该机构收拢状态下的整体长度可控制在较小范围，伸展后最大行程可达收拢长度的三倍以上，两端安装座的安装孔距采用通用的工业安装尺寸，可直接替换同规格的其他类型伸缩调节部件，活动端的连接面预留了拓展安装孔，可根据使用需求加装吸盘、夹具、检测探头等不同的作业末端，整体载荷能力适配轻型作业场景，伸缩过程的阻尼感均匀，操作时可精准控制伸缩长度，不会出现突跳或滑动的问题，能够满足精细化位置调节的使用需求。
