桌面级小型三轴数控铣床结构设计

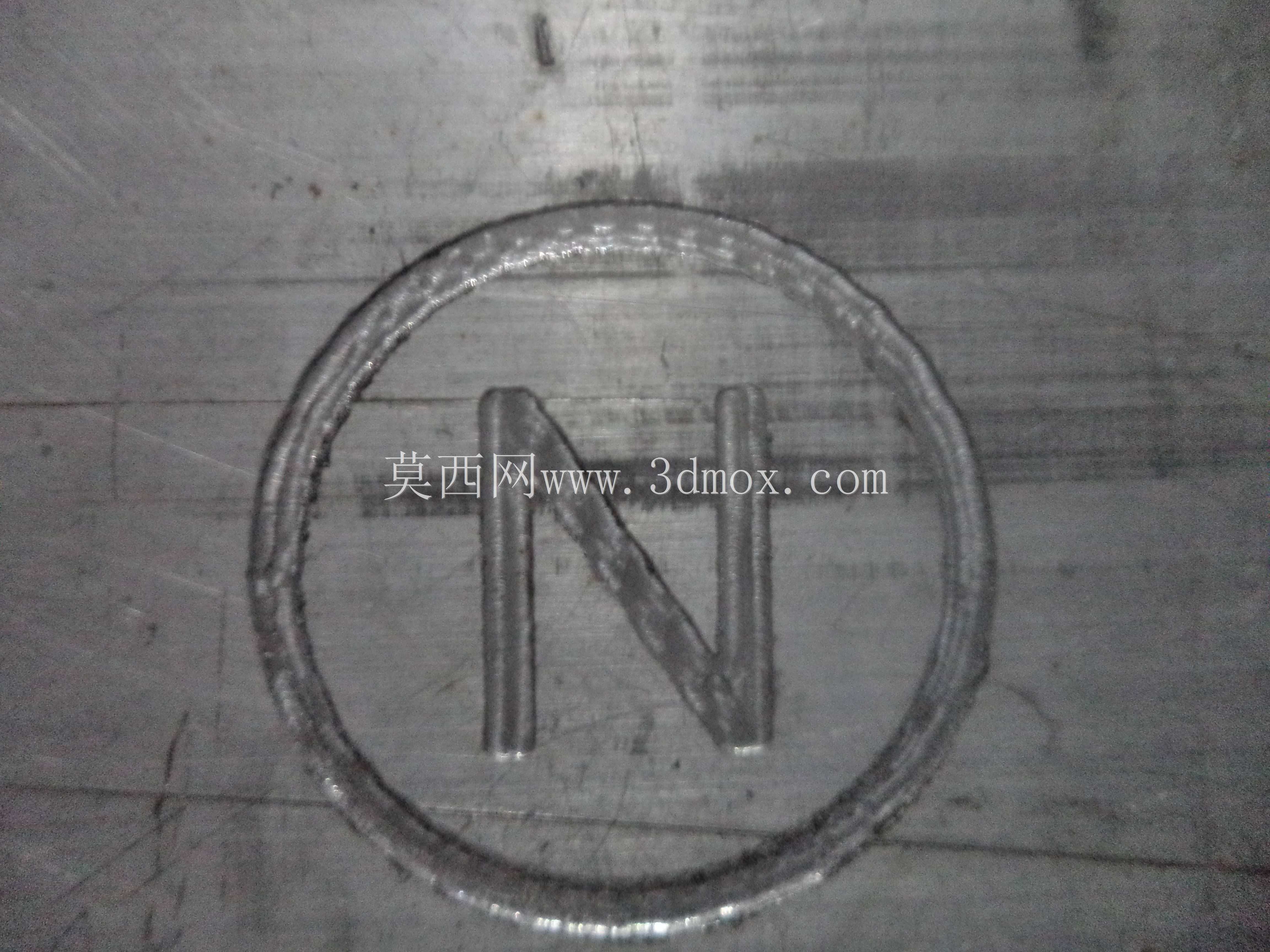

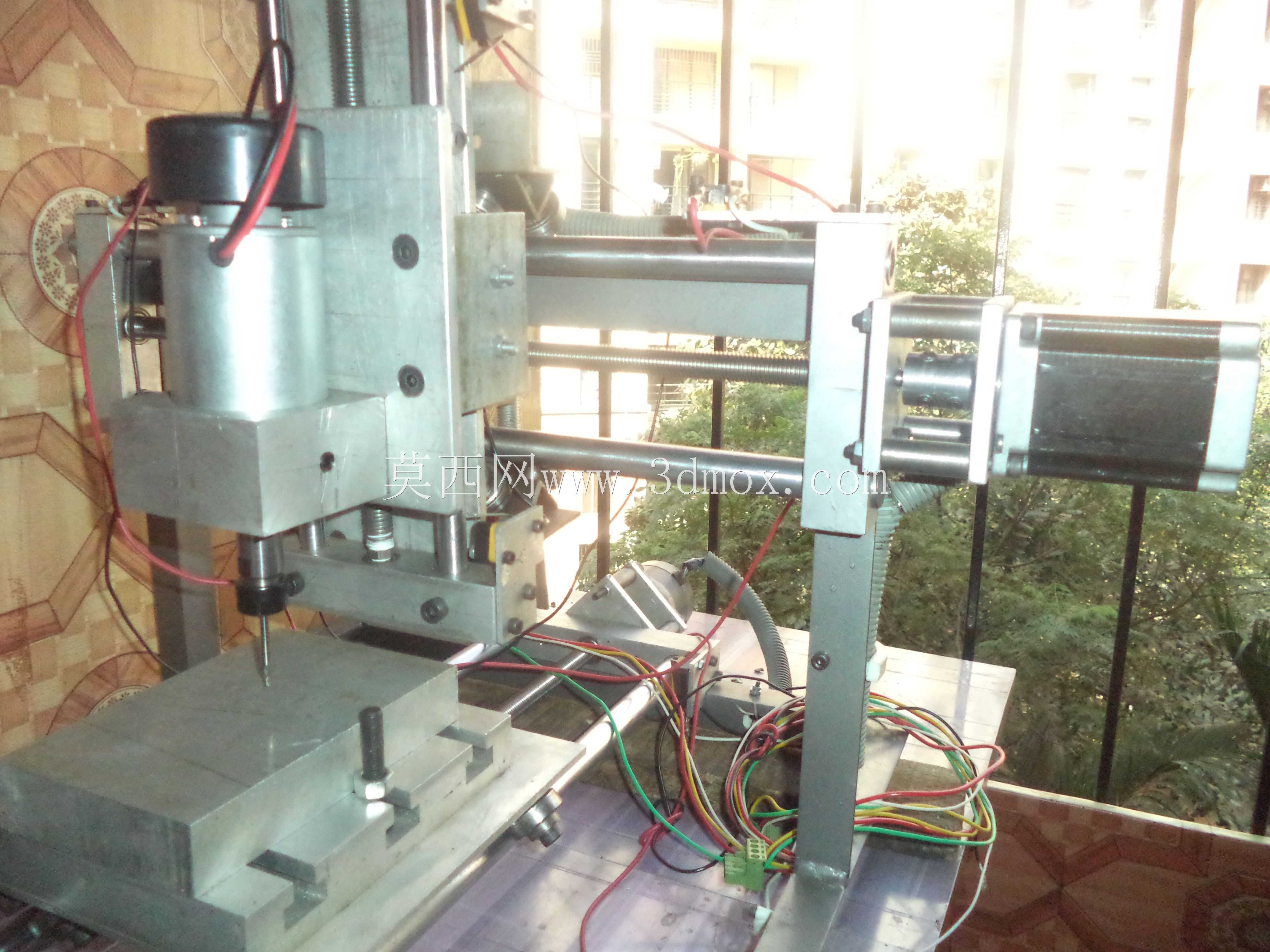

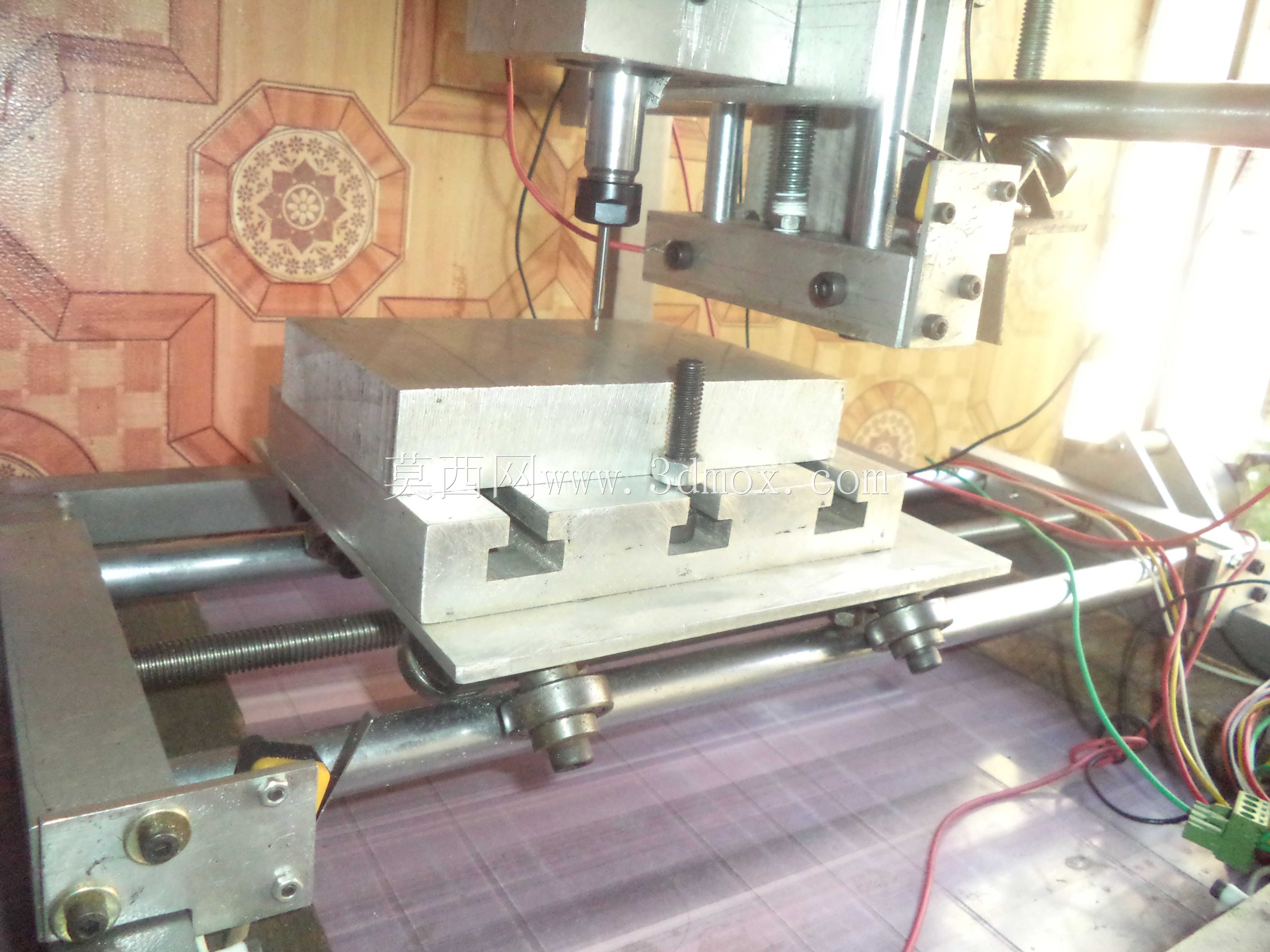

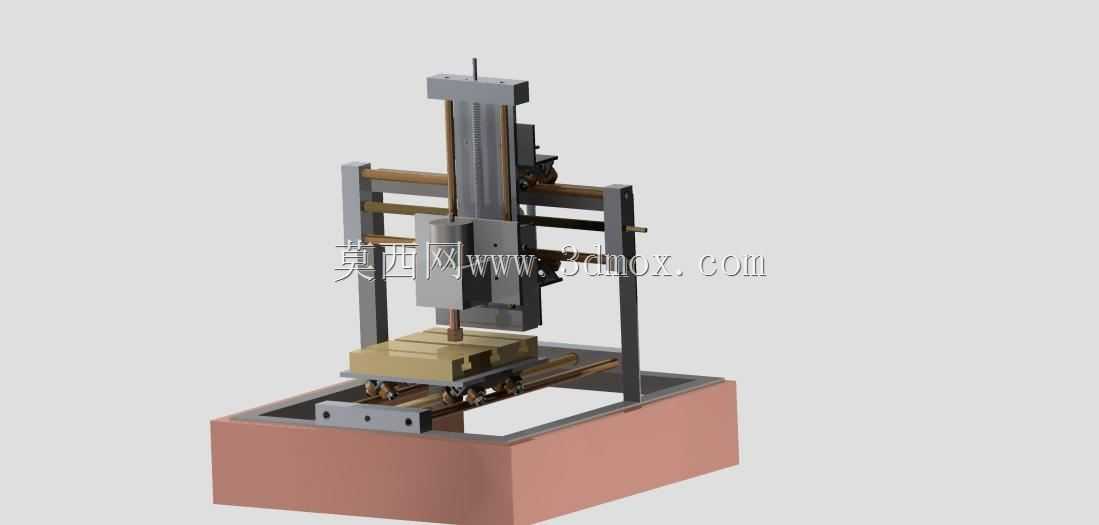

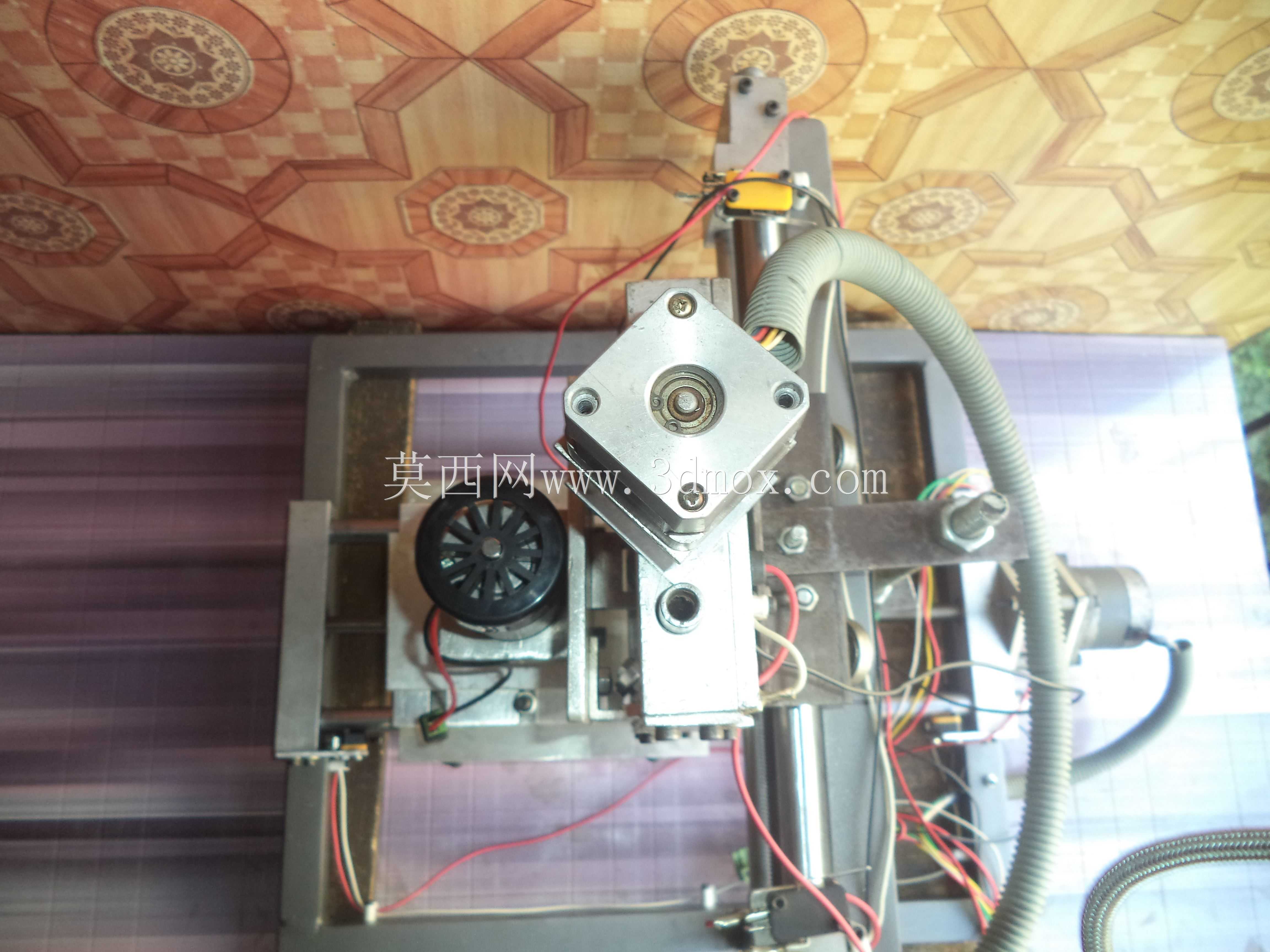

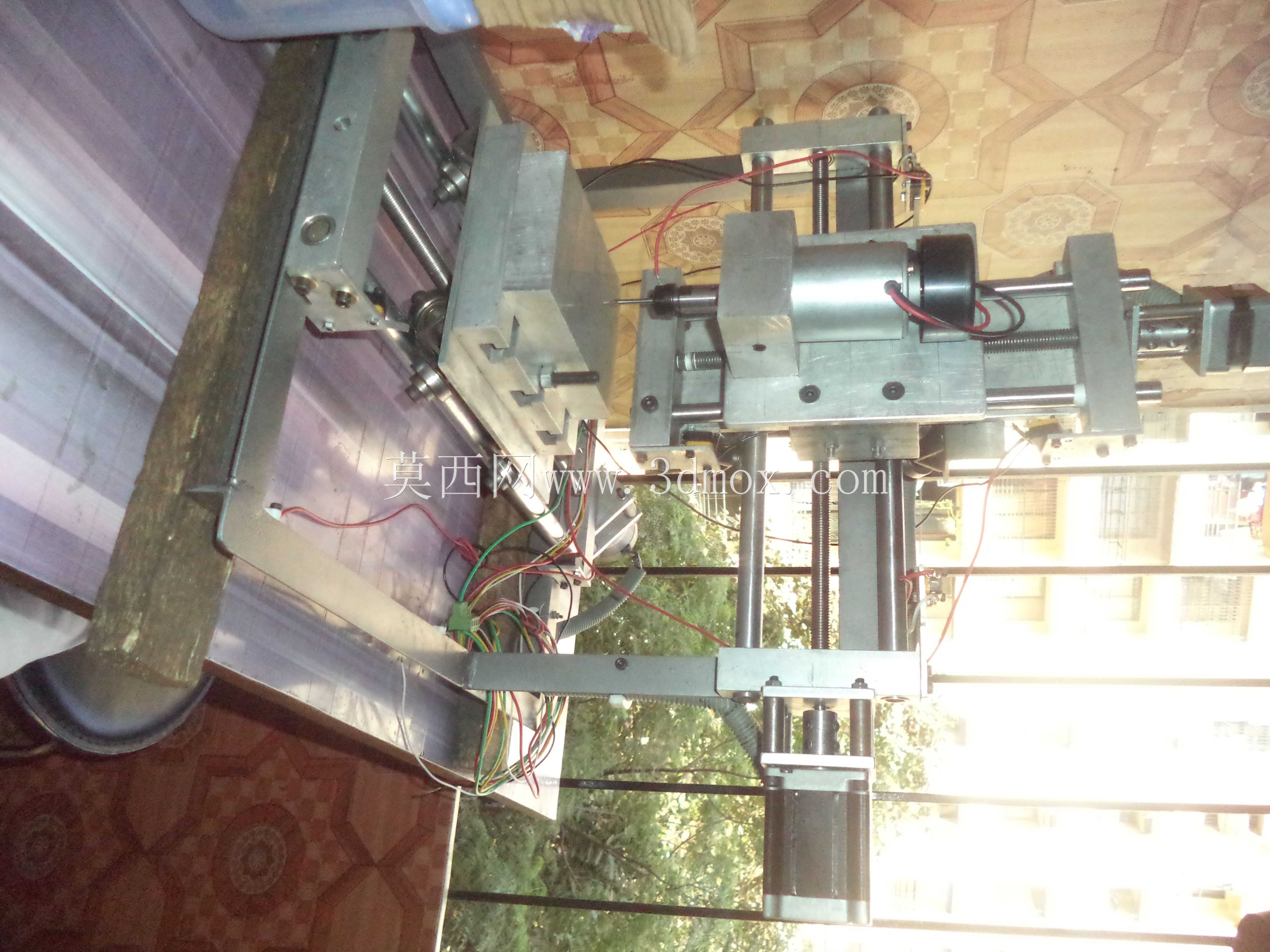

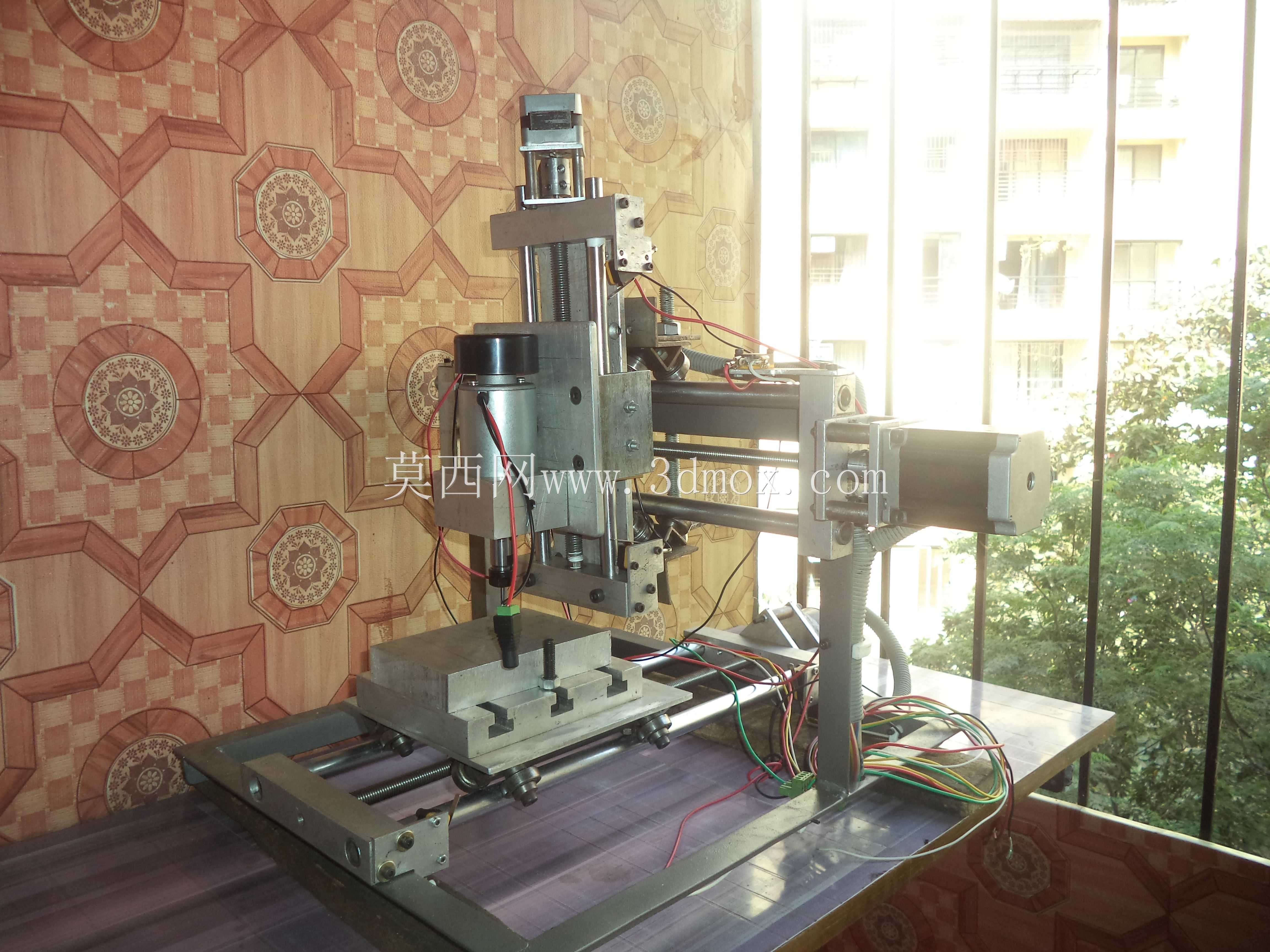

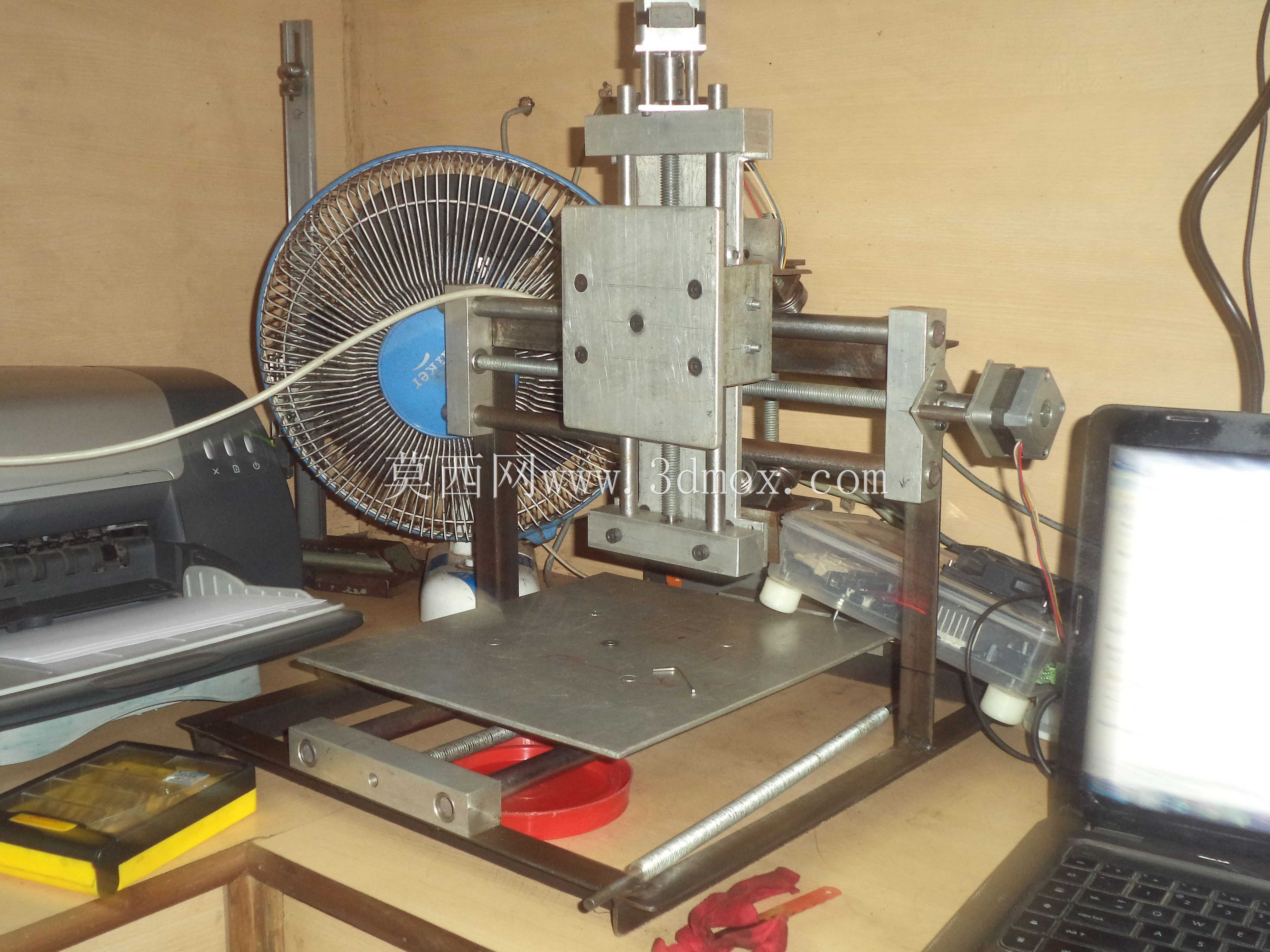

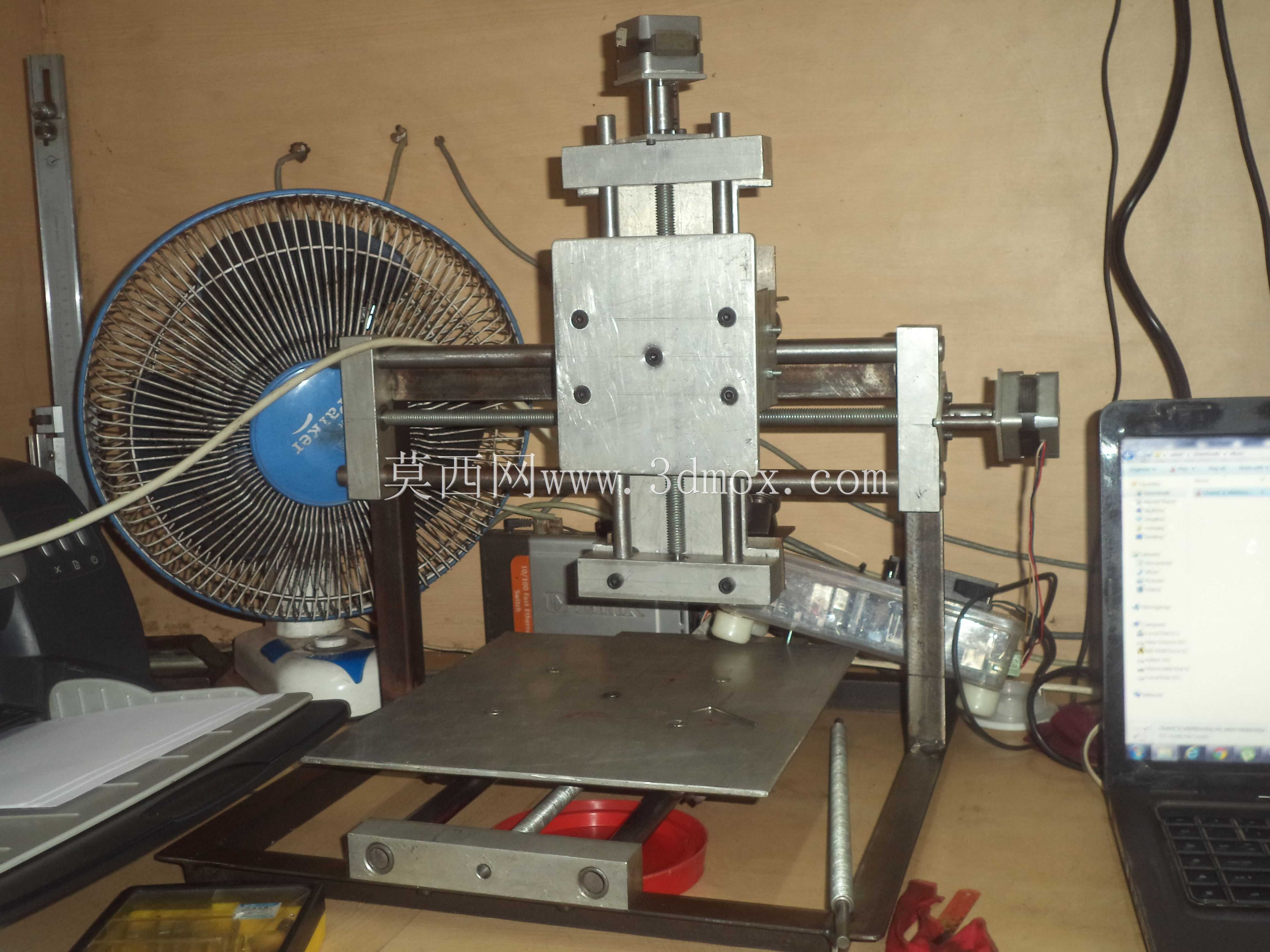

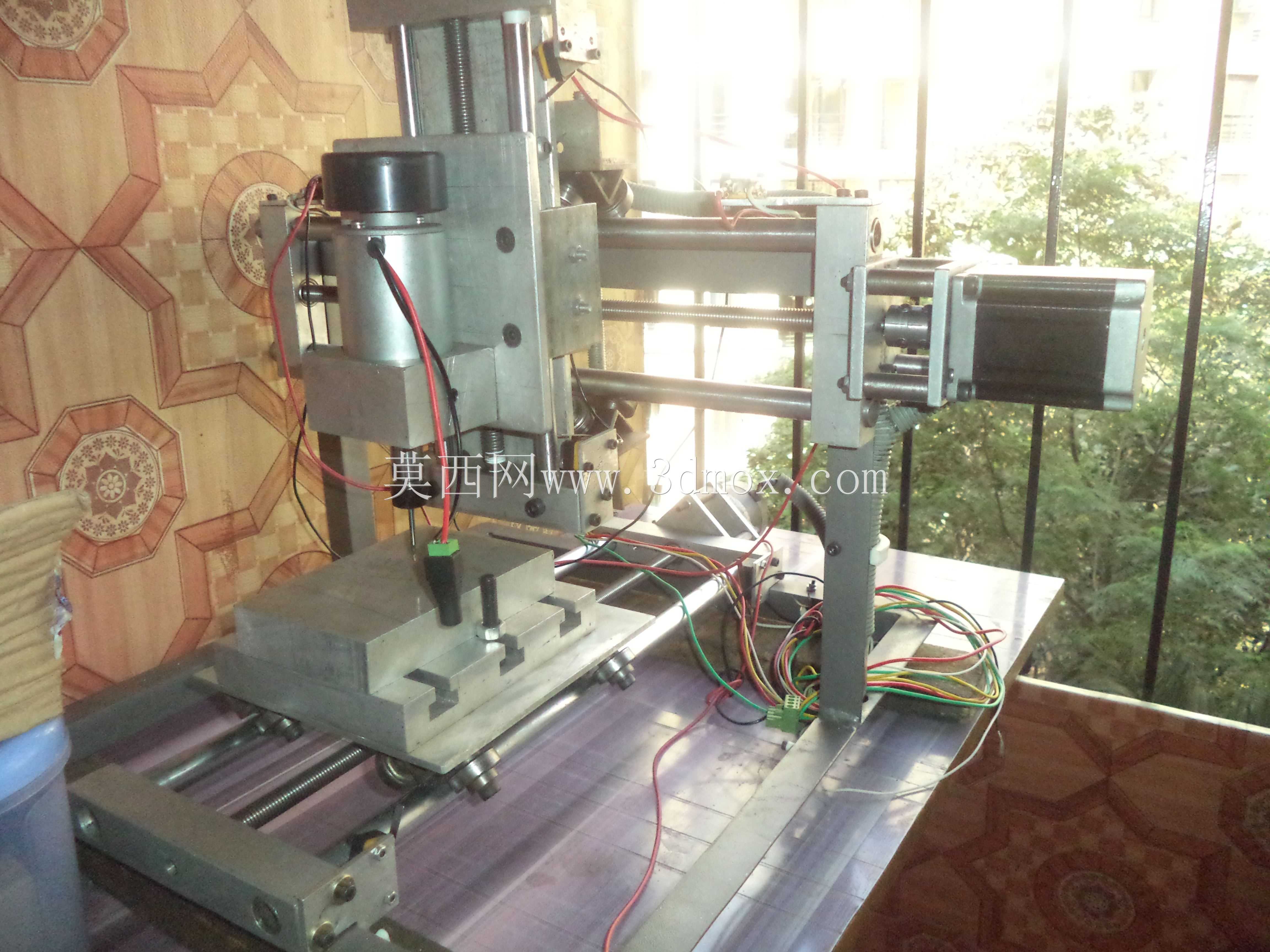

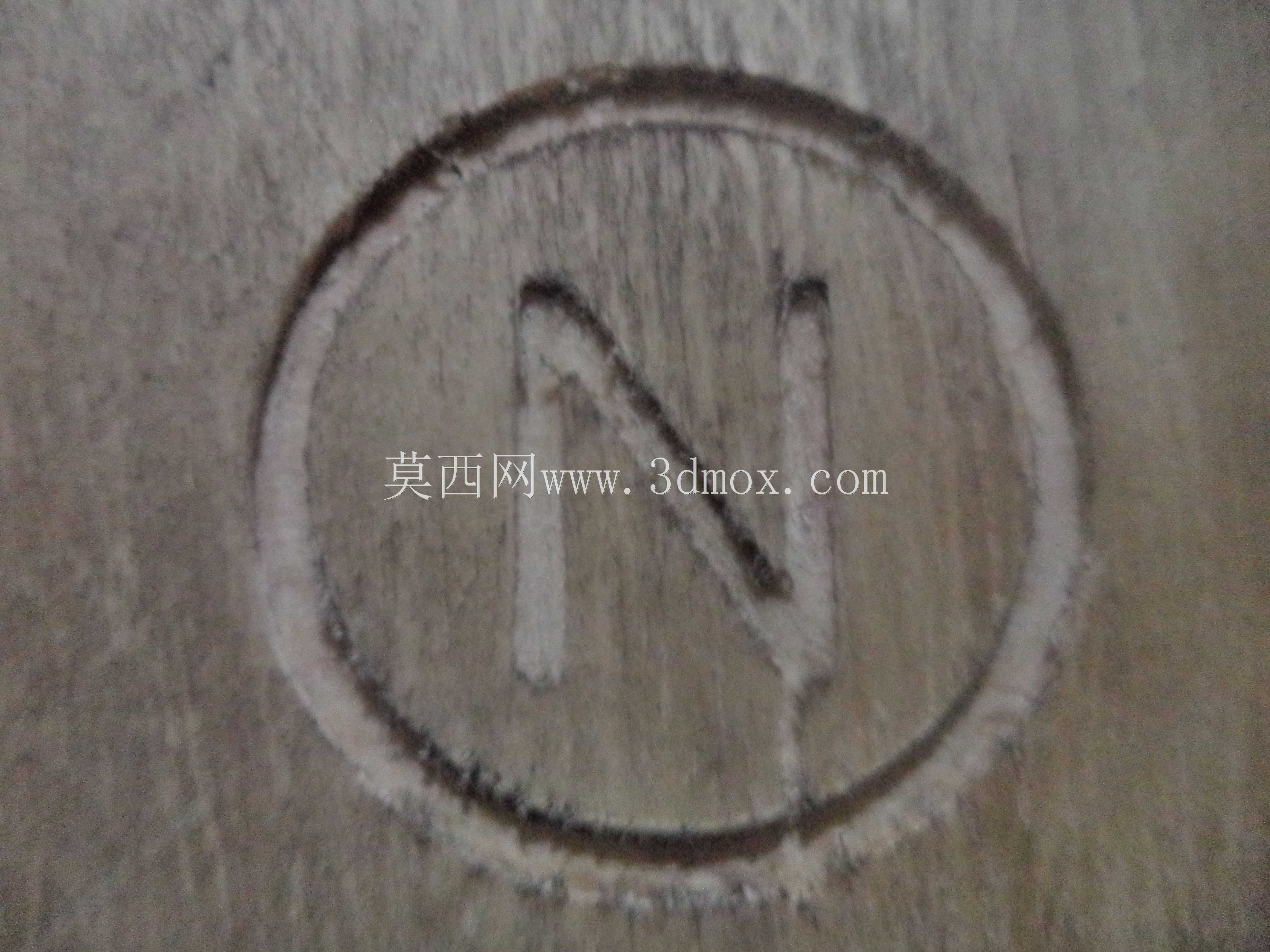

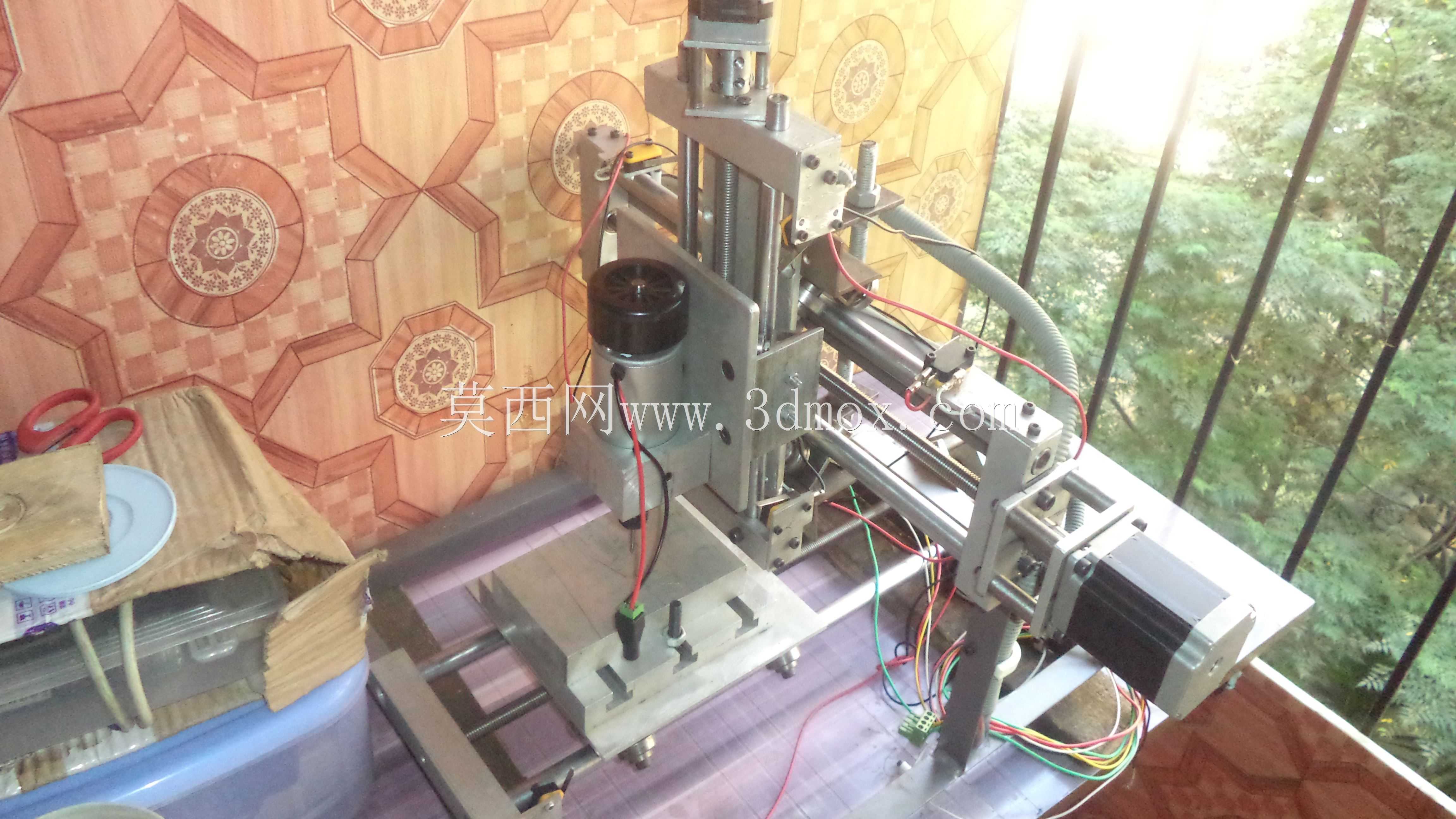

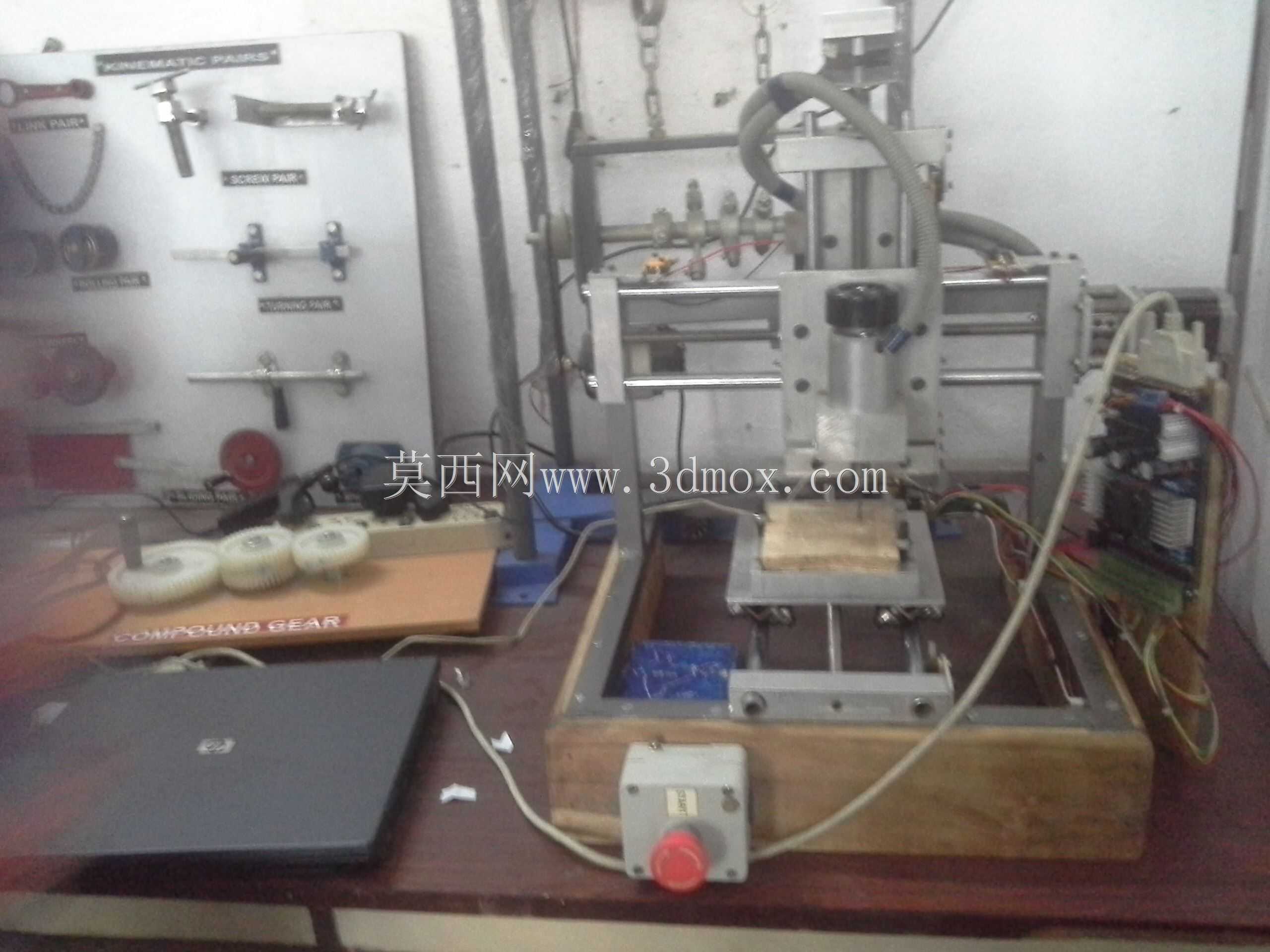

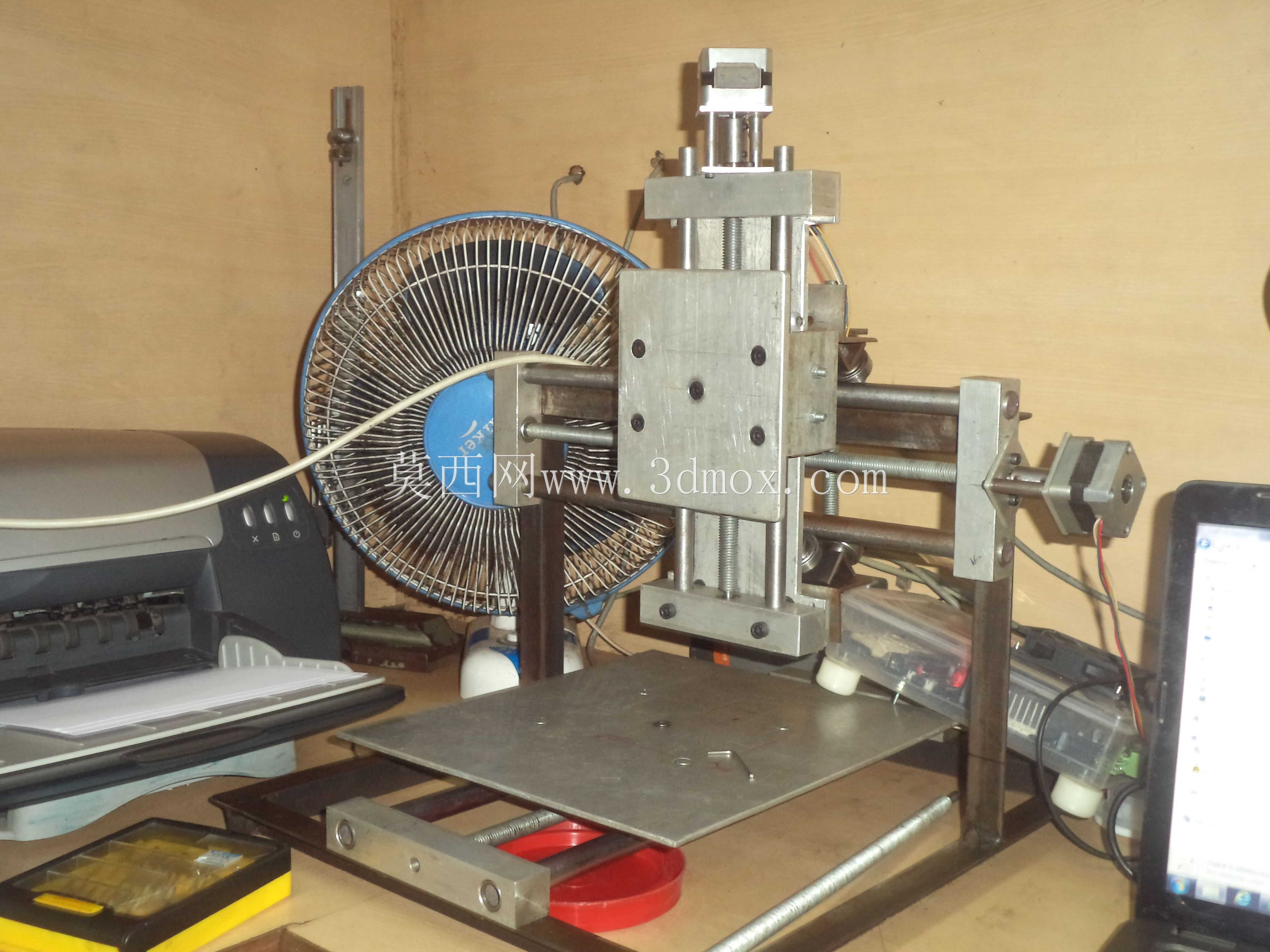

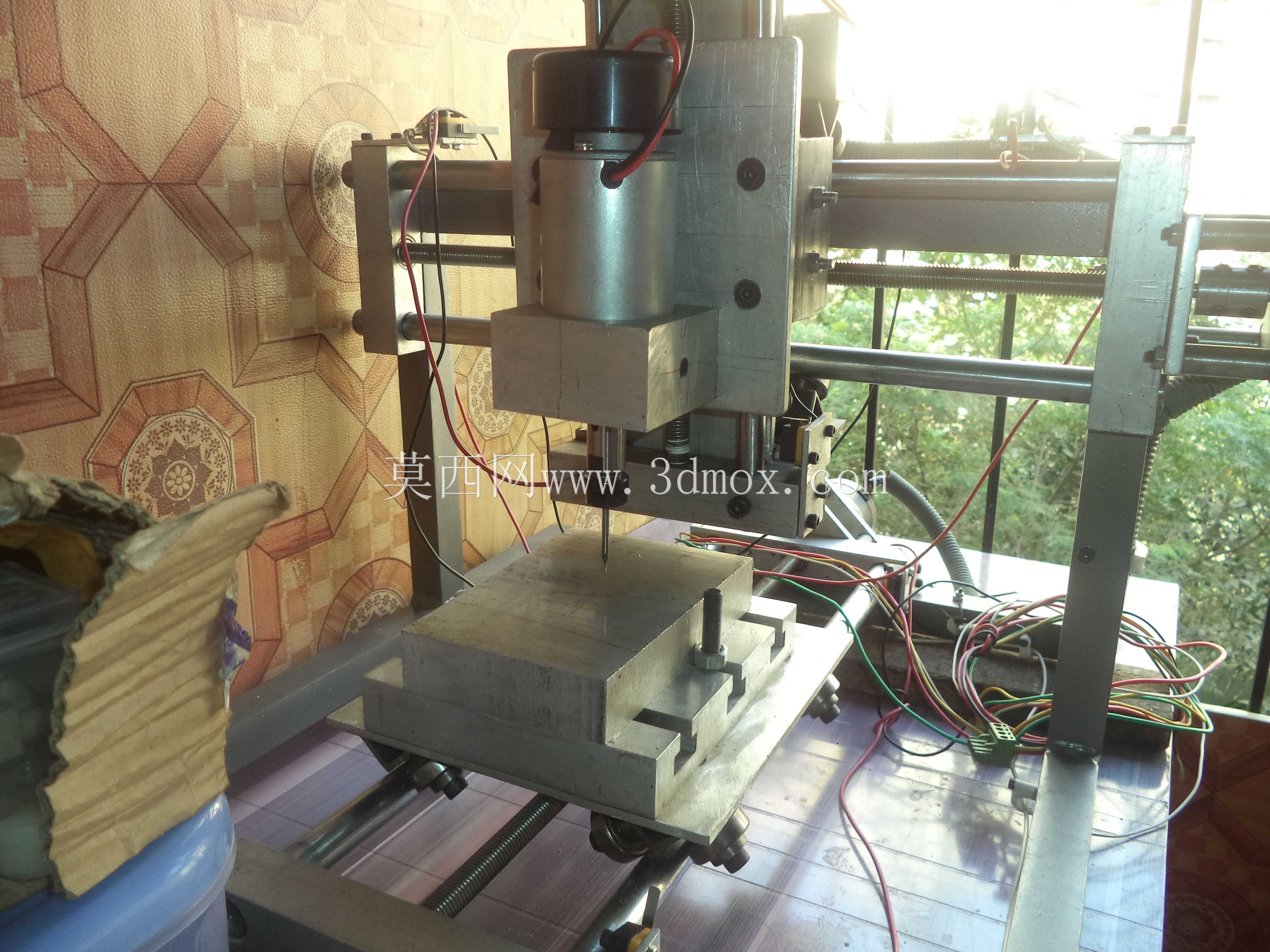

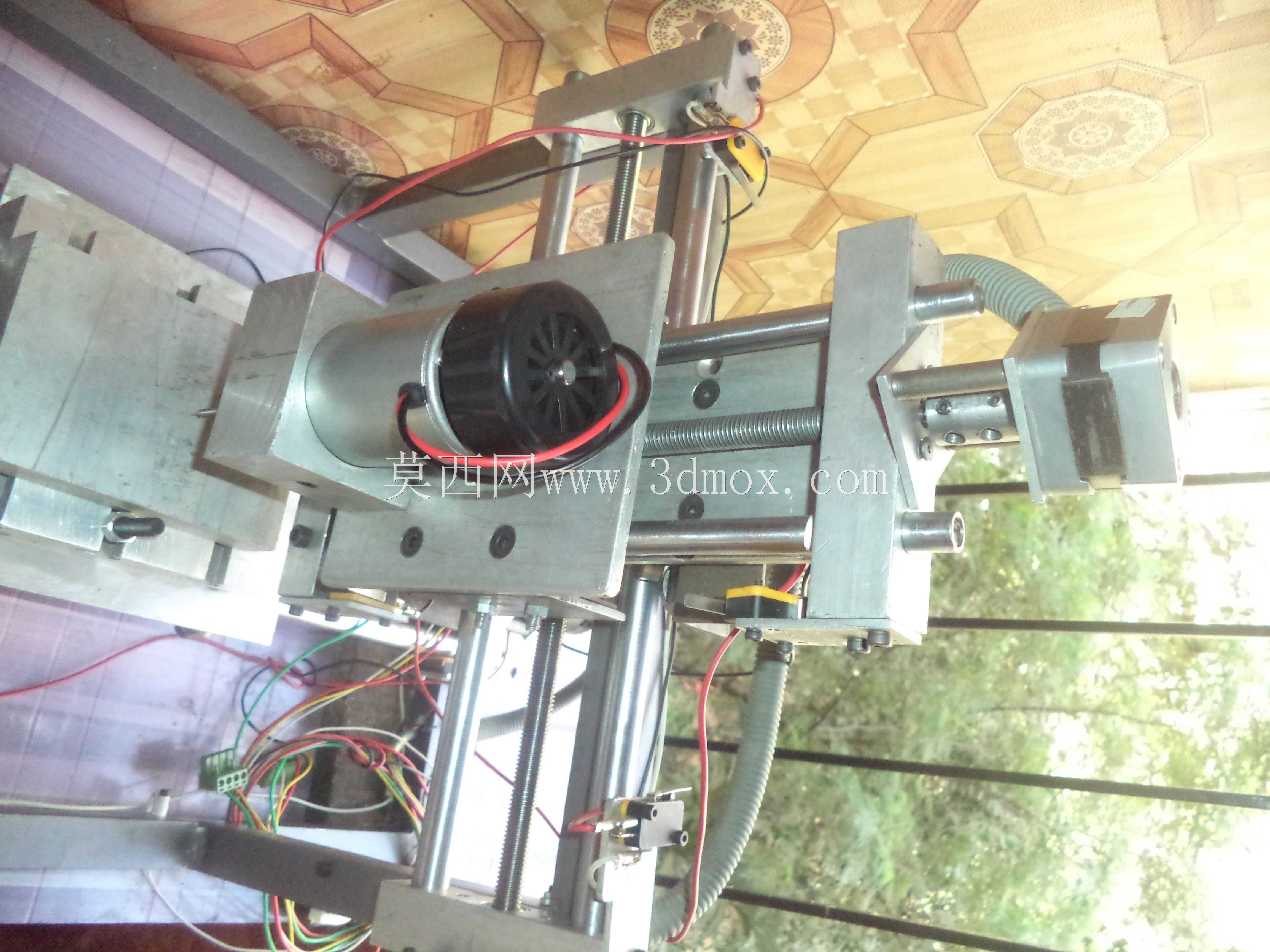

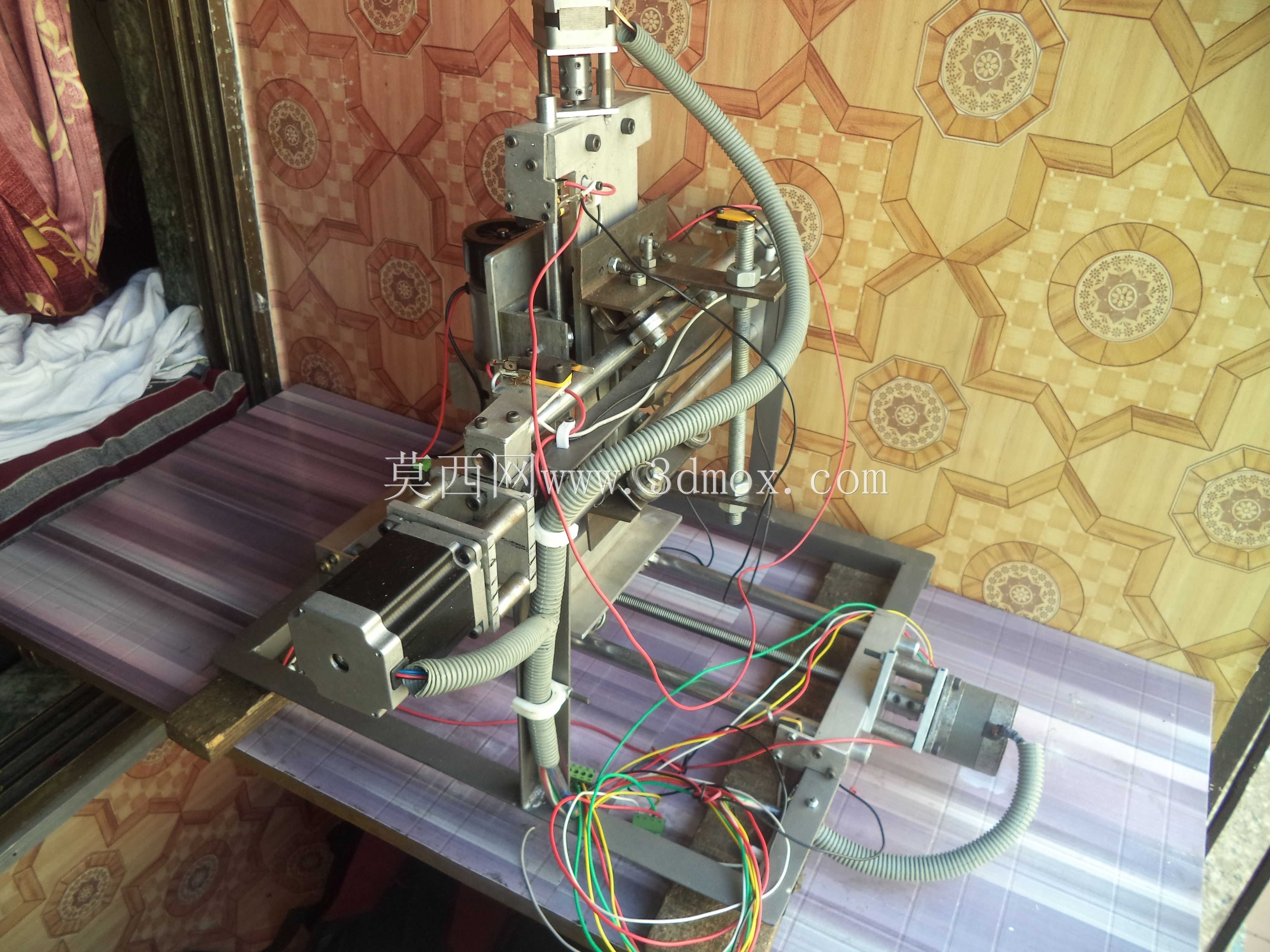

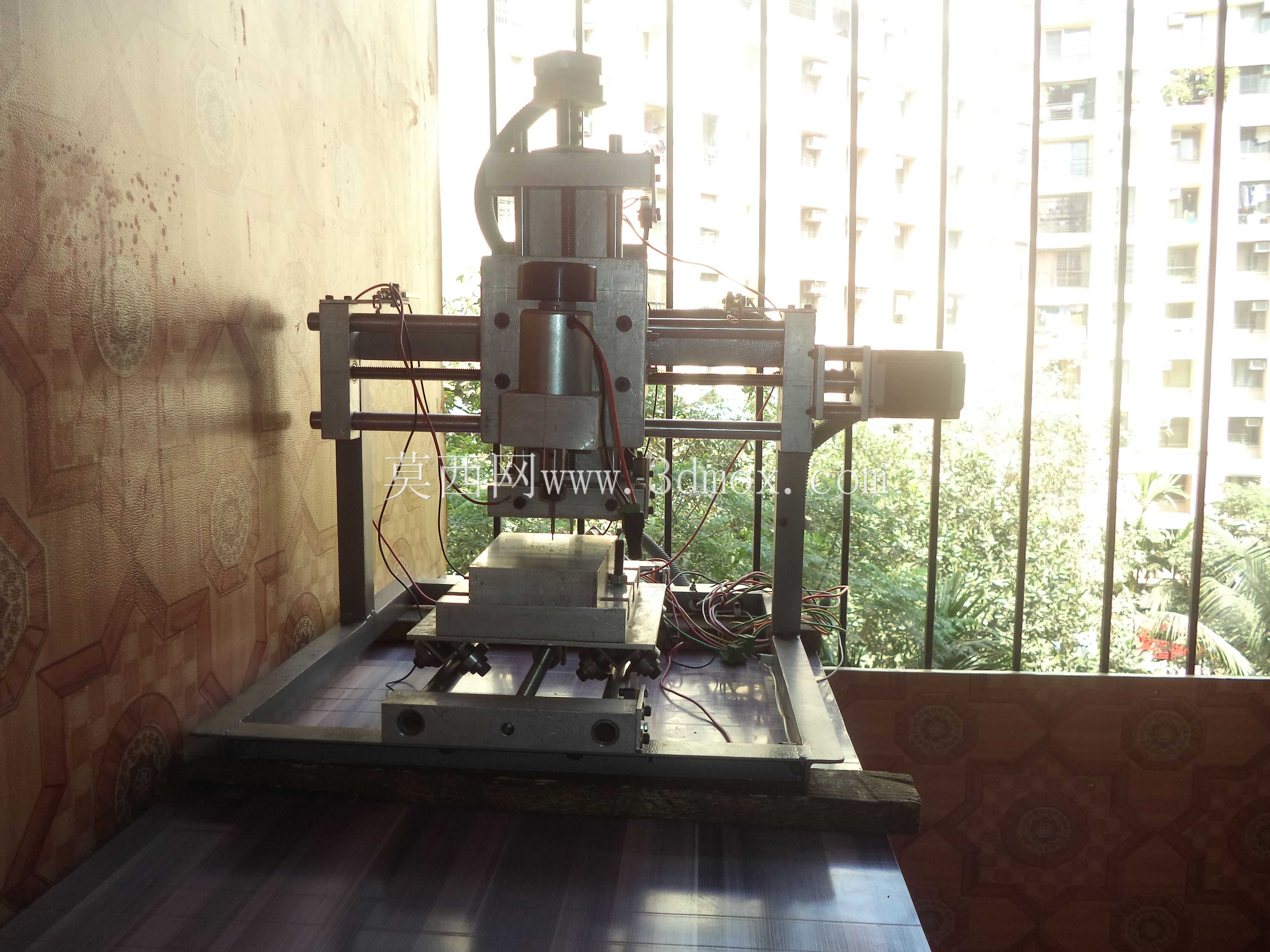

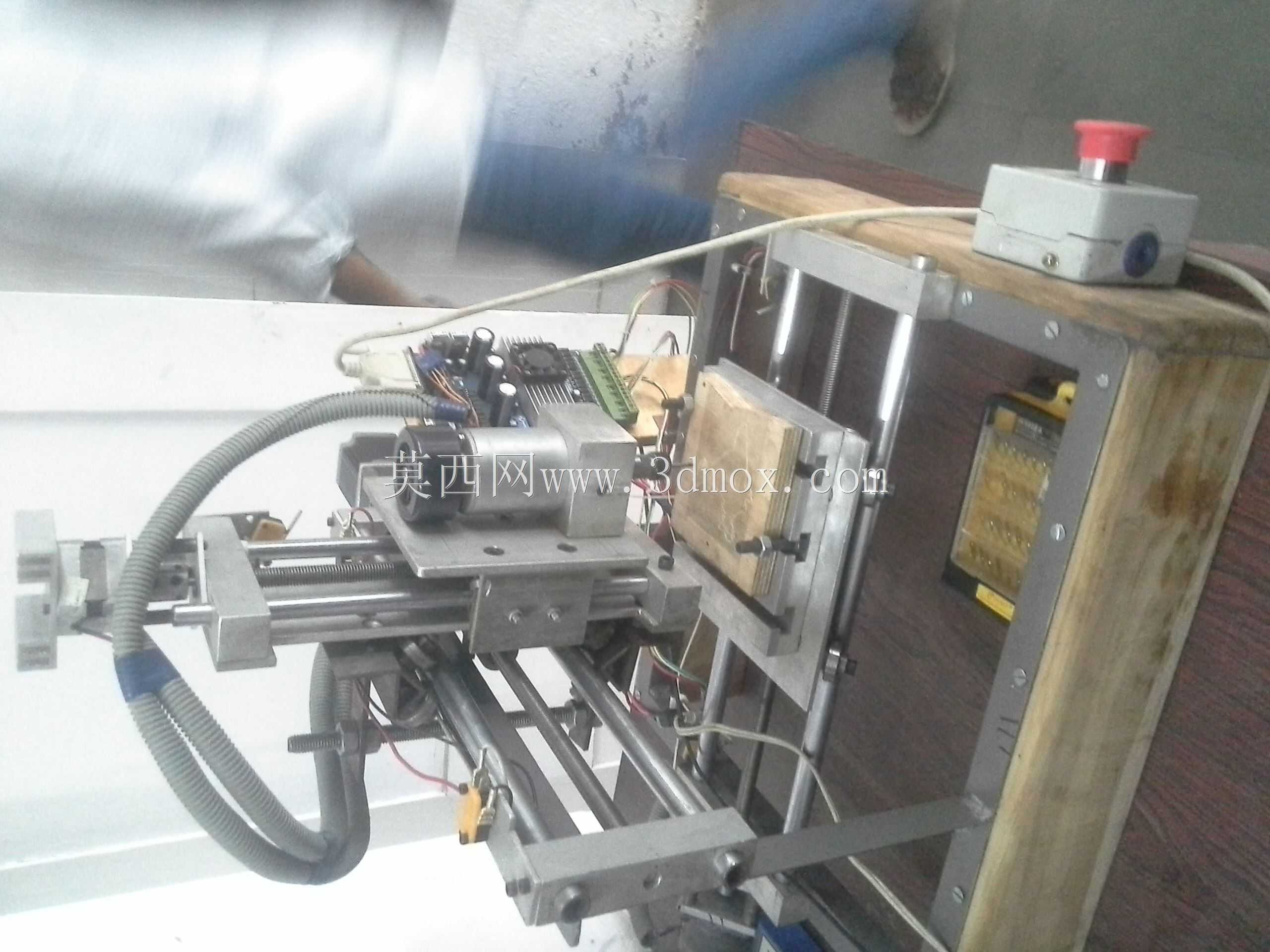

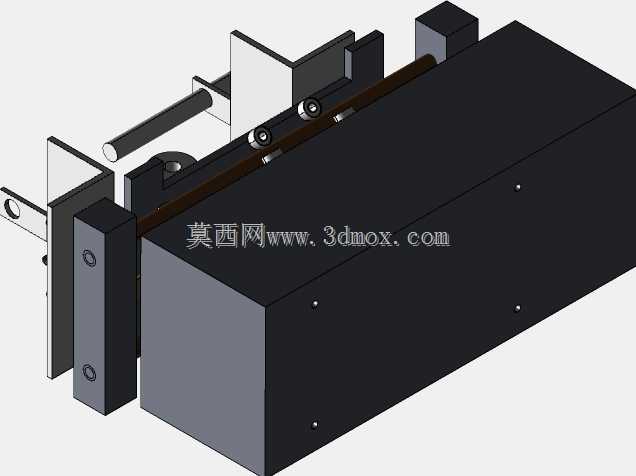

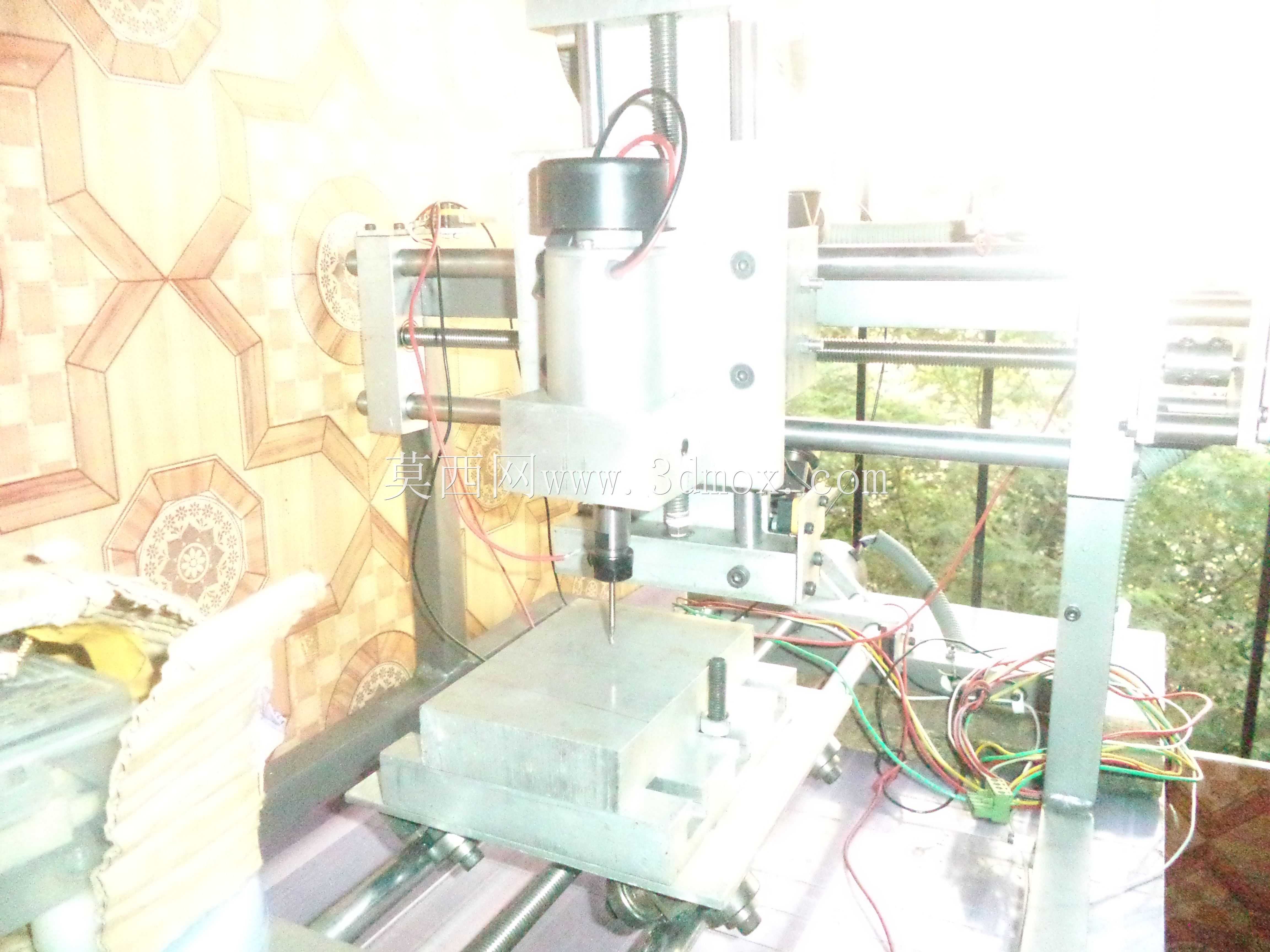

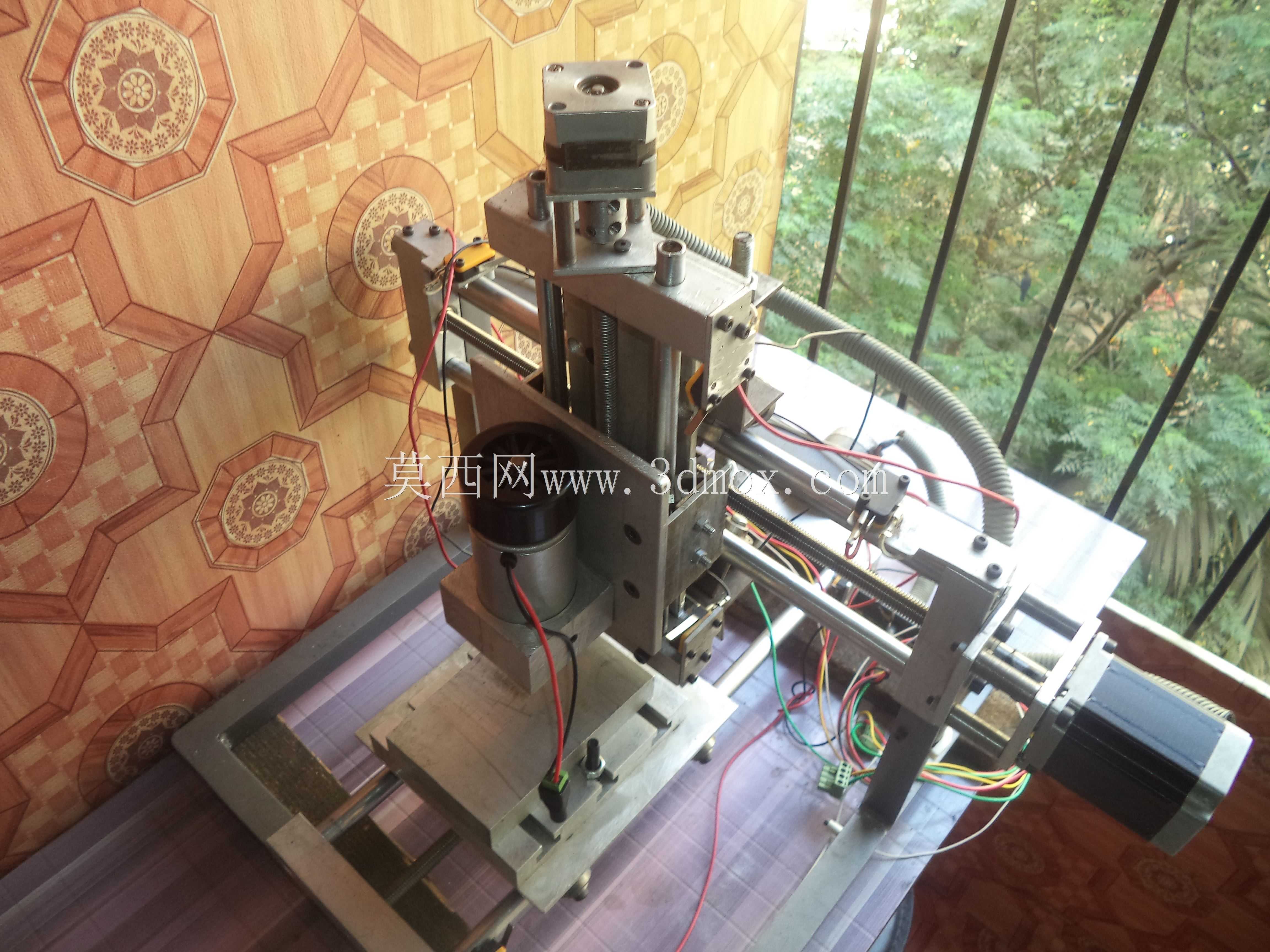

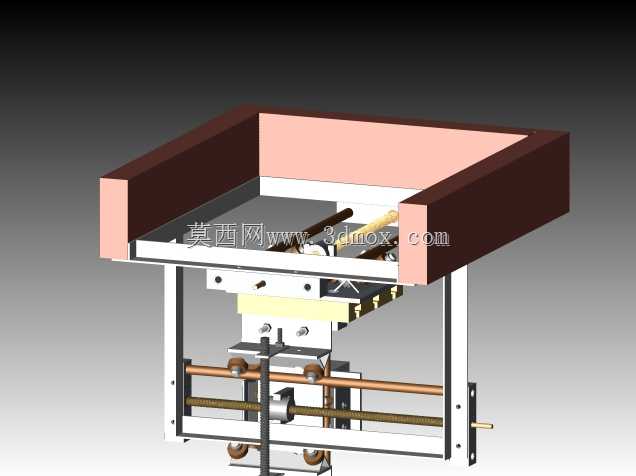

这款桌面级小型数控铣床，主要面向个人加工工作室、创客空间、小型工坊以及教学实训场景打造，能够在有限的桌面空间内完成常规的铣削雕刻加工作业，填补了大型工业机床无法适配小空间、小批量个性化加工需求的空白。在实际应用中，它既可以完成塑料、木材等软质材料的浮雕雕刻、异形件切割加工，也可以针对铜、铝等软质有色金属进行小余量的铣削、钻孔、倒角工序，能够满足手板制作、工艺礼品加工、小型机械零件打样、教学实操演示等多场景的使用需求，无需占用大面积的车间场地，普通工作台面即可完成布设安装。从功能特性来看，设备采用经典的三轴立式传动布局，X轴负责工作台的横向进给移动，Y轴负责纵向进给移动，Z轴搭载主轴单元完成垂直方向的进刀退刀动作，各轴均采用直线光轴作为运动导向部件，搭配丝杆传动结构保障进给过程的平稳性，能够有效降低运动过程中的卡顿与间隙误差，保障加工精度的稳定性。主轴单元采用可调速的动力结构，可根据不同加工材料的特性匹配对应的切削转速，避免因转速不匹配导致的材料烧焦、刀具崩损等问题。在设计思路上，整机优先考虑结构的易组装性与成本可控性，主体支撑框架采用标准金属型材与机加工板材拼接而成，无需复杂的一体铸造工艺，既降低了整体的制造成本，也方便后期的维护与部件更换；运动部件的安装位预留了足够的调节余量，可在装配过程中微调各轴的平行度与垂直度，抵消零件加工带来的装配误差，保障整机的运动精度。从外形尺寸与安装边界来看，设备整体采用紧凑化设计，整体占地尺寸不超过常规桌面的可用范围，底部支撑结构做了平稳性优化，无需额外打膨胀螺丝固定地面，放置在平整的承重工作台面上即可稳定运行；各轴的运动行程经过合理匹配，在保障足够加工幅面的前提下压缩了非工作区域的结构尺寸，工作台面可适配通用的小型工装夹具，能够装夹常规尺寸的加工坯料，Z轴的行程空间也预留了足够的刀具装夹长度，可适配不同长度的铣刀、雕刻刀等加工刀具，满足不同深度的加工需求。设备的电气控制部件采用分层布设的方式，将驱动模块、控制模块集中布置在机身侧方的空余位置，既不占用加工操作空间，也方便后期的线路检修与部件升级，整体结构没有冗余的外凸部件，操作过程中不会出现多余的结构干涉，操作人员可以方便地完成工件装夹、对刀、加工参数调整等全流程操作。
