桌面级小型数控雕刻铣床三维设计作品

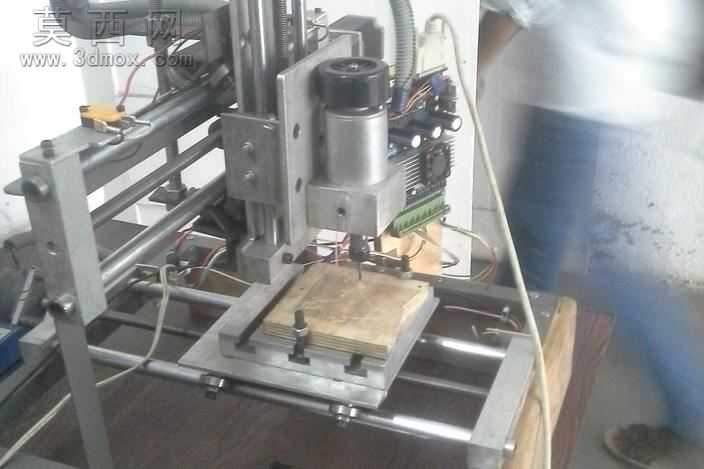

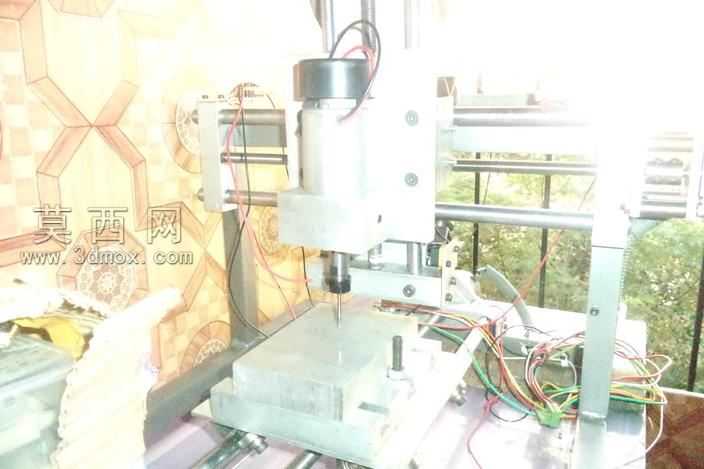

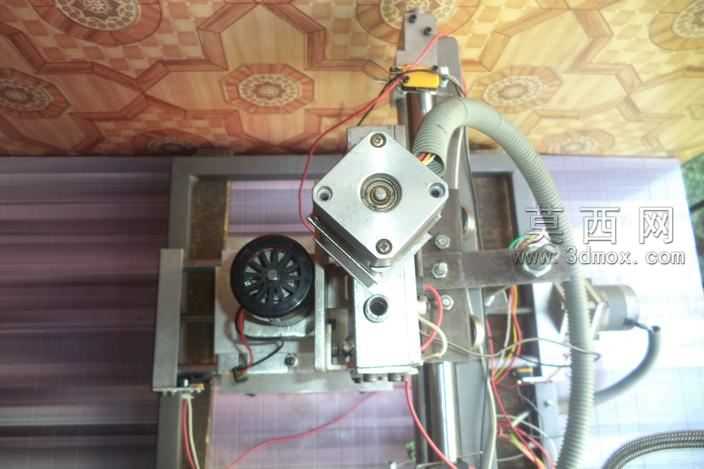

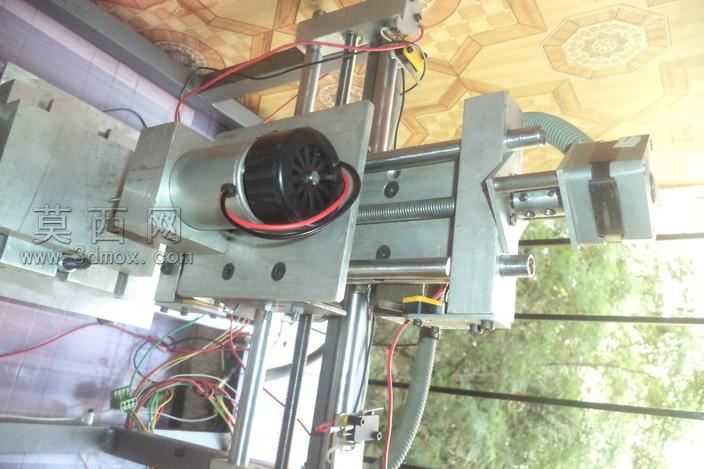

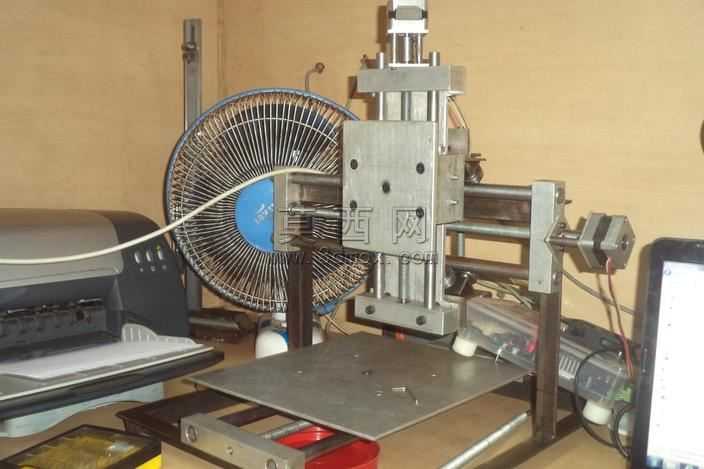

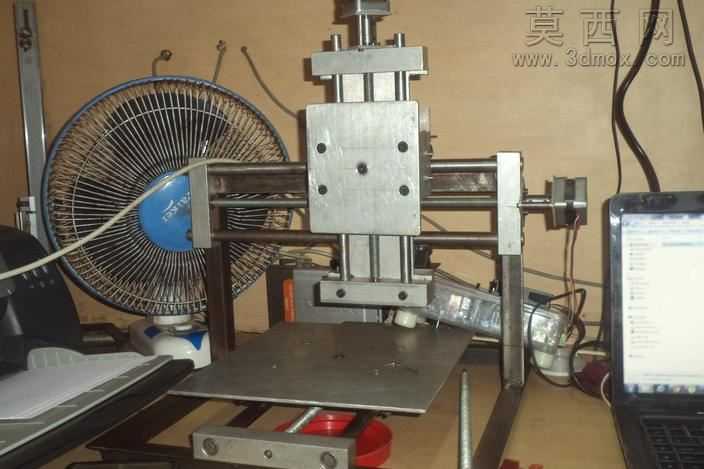

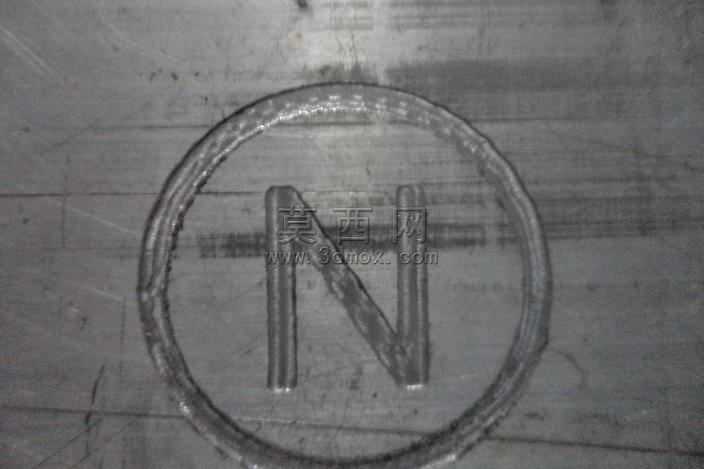

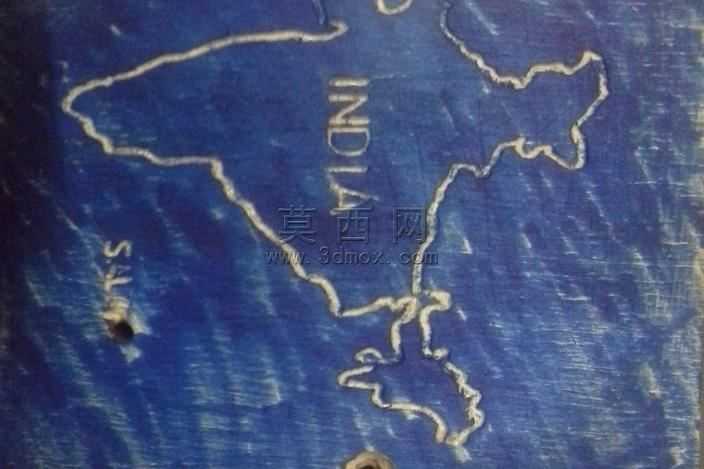

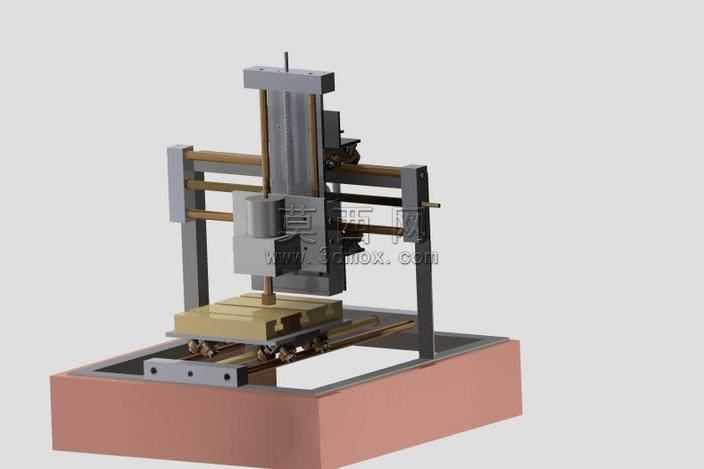

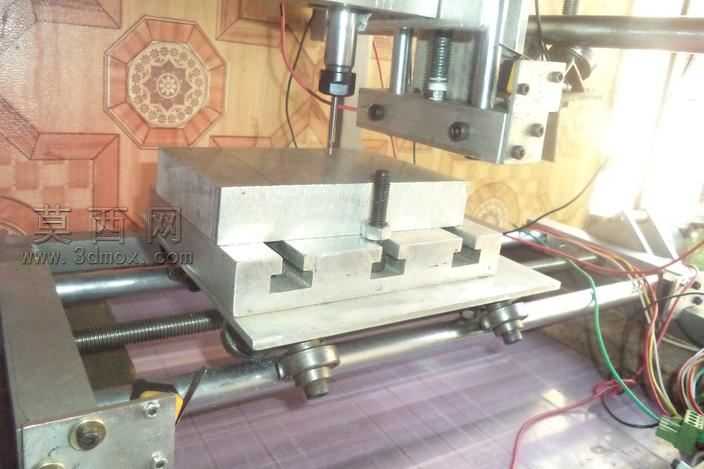

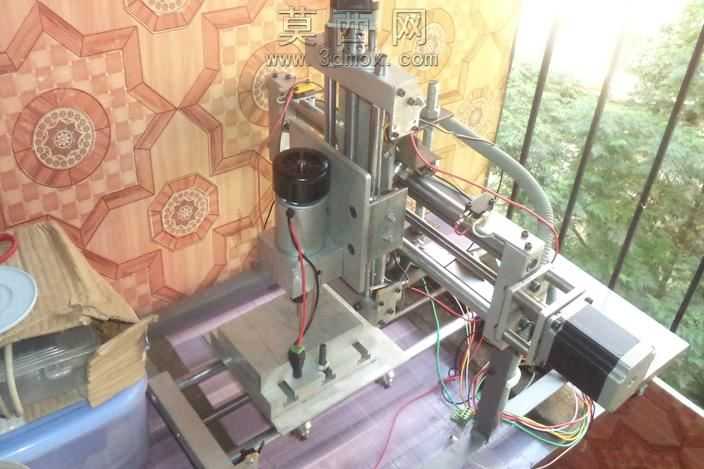

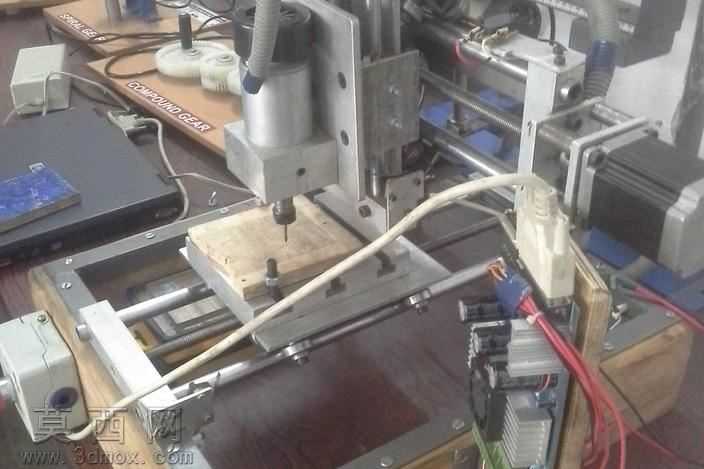

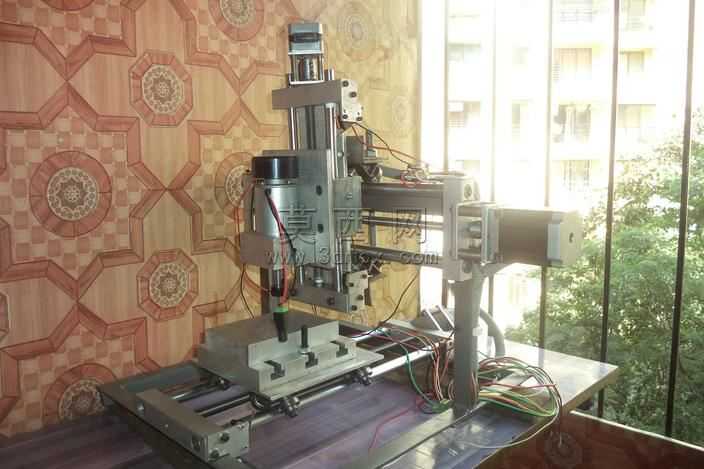

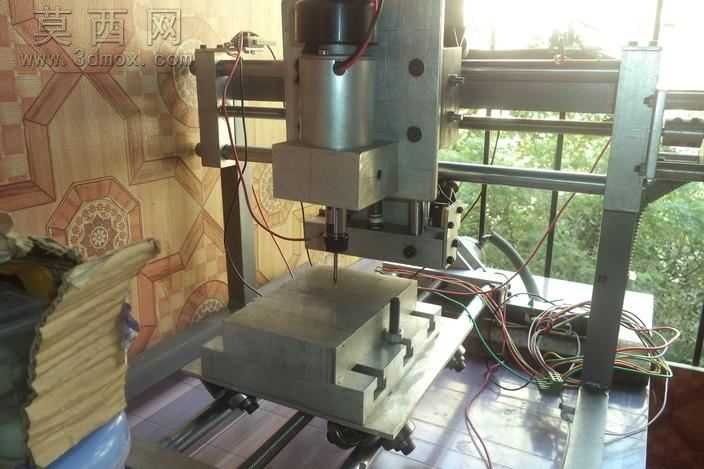

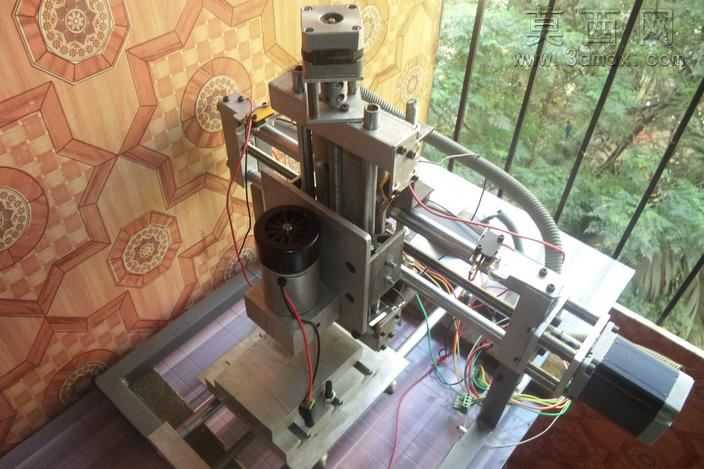

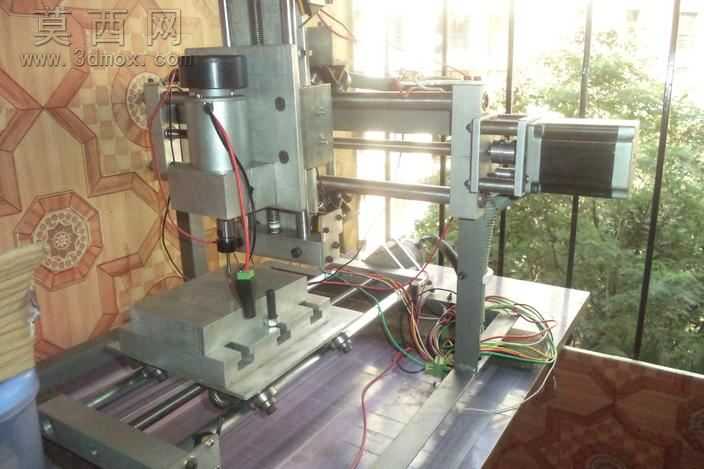

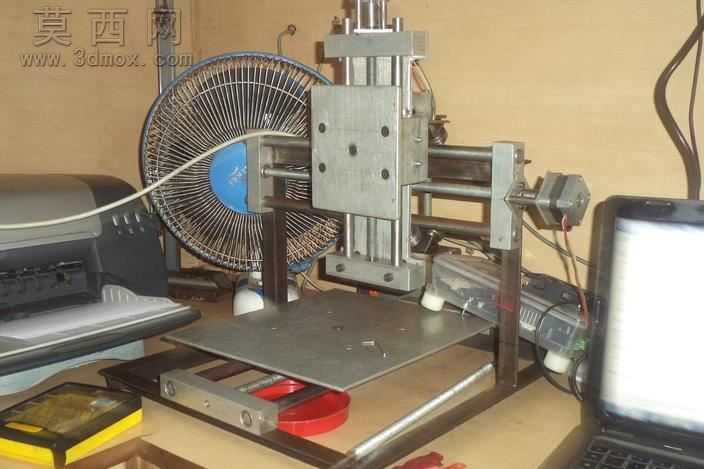

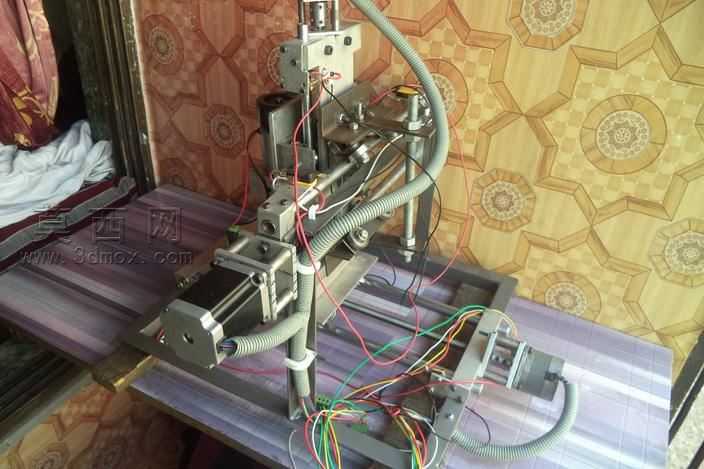

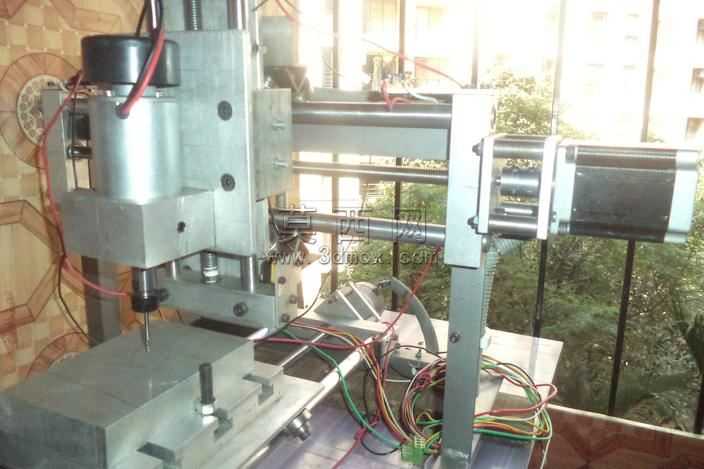

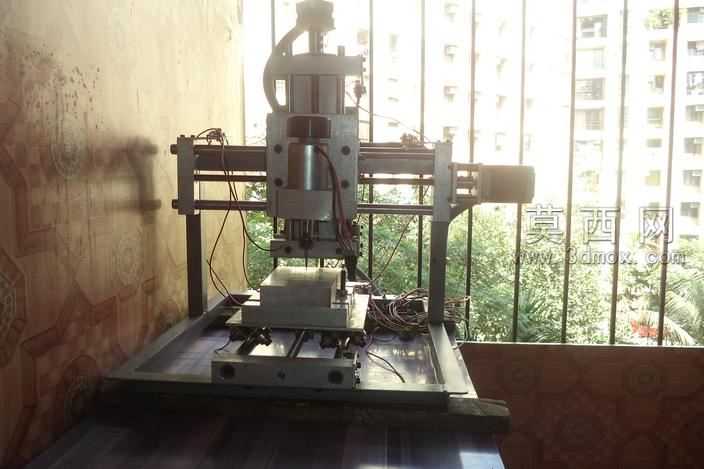

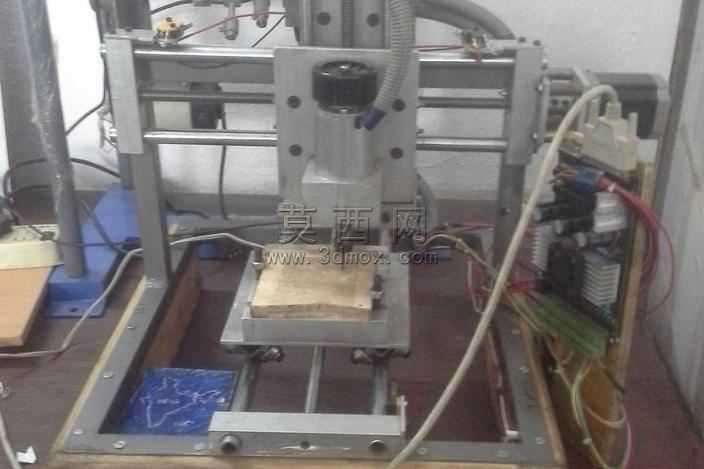

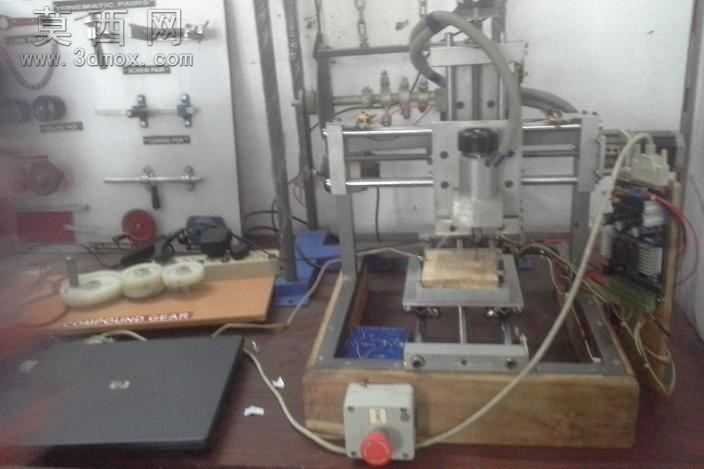

本作品为桌面级小型数控铣床的完整三维设计方案，建模阶段采用主流三维机械设计软件完成全参数化建模，对设备的每一处结构都进行了1:1的尺寸还原与装配校验，从底部的床身基座、进给传动机构，到主轴安装座、工件装夹平台，再到外围的防护与走线结构，所有零部件均按照实际加工的工艺要求进行建模，避免了非参数化建模带来的装配干涉问题，确保每一个配合面的公差预留都符合小型加工设备的装配要求。在材质与渲染表现上，针对设备不同部件的实际用材进行了对应的材质赋予：床身结构件采用铸铁材质表现，还原铸造件表面的磨砂质感与沉稳的金属色泽；传动丝杆、直线导轨等运动部件采用抛光钢材材质，突出金属加工面的光洁度与精密感；工作台面采用硬质阳极氧化铝材质，表现其耐磨、平整的表面特性；操作面板与防护部件采用工程塑料材质，还原非金属部件的哑光质感，渲染阶段通过调整环境光与光影角度，清晰展现设备的结构层次与装配关系，让观看者能够直观理解设备的整体布局。结构设计上，这款小型数控铣床采用了紧凑型的龙门式移动结构，在有限的桌面占用空间内最大化加工行程，XYZ三个进给轴均采用丝杆传动配合直线导轨的组合，保证小尺寸设备的加工精度，主轴选用高转速低扭矩的小型雕刻主轴，适配小型工件的精细加工需求，传动结构的固定端与支撑端都设计了对应的轴承安装位，保证传动过程的稳定性，同时预留了电控元件的安装空间，方便后续的电路布线与控制系统安装。设计思路围绕个人DIY桌面加工场景展开，在保证设备结构刚性满足塑料、软金属、木材等常见材料雕刻铣削需求的前提下，尽可能压缩设备的整体尺寸，降低个人制作的成本与加工难度，所有零部件的选型都优先选用市面常见的标准件，减少定制加工件的比例，降低设备的复刻门槛，同时兼顾设备的可拓展性，预留了主轴更换、工件装夹配件拓展的安装位置，能够满足不同小型工件的加工需求，设备的结构设计经过了运动仿真校验，确保全行程范围内无运动干涉，进给运动顺畅无卡滞，能够稳定完成预设的雕刻、铣削加工作业。
