ProE多段线曲面构建羽毛球拍结构

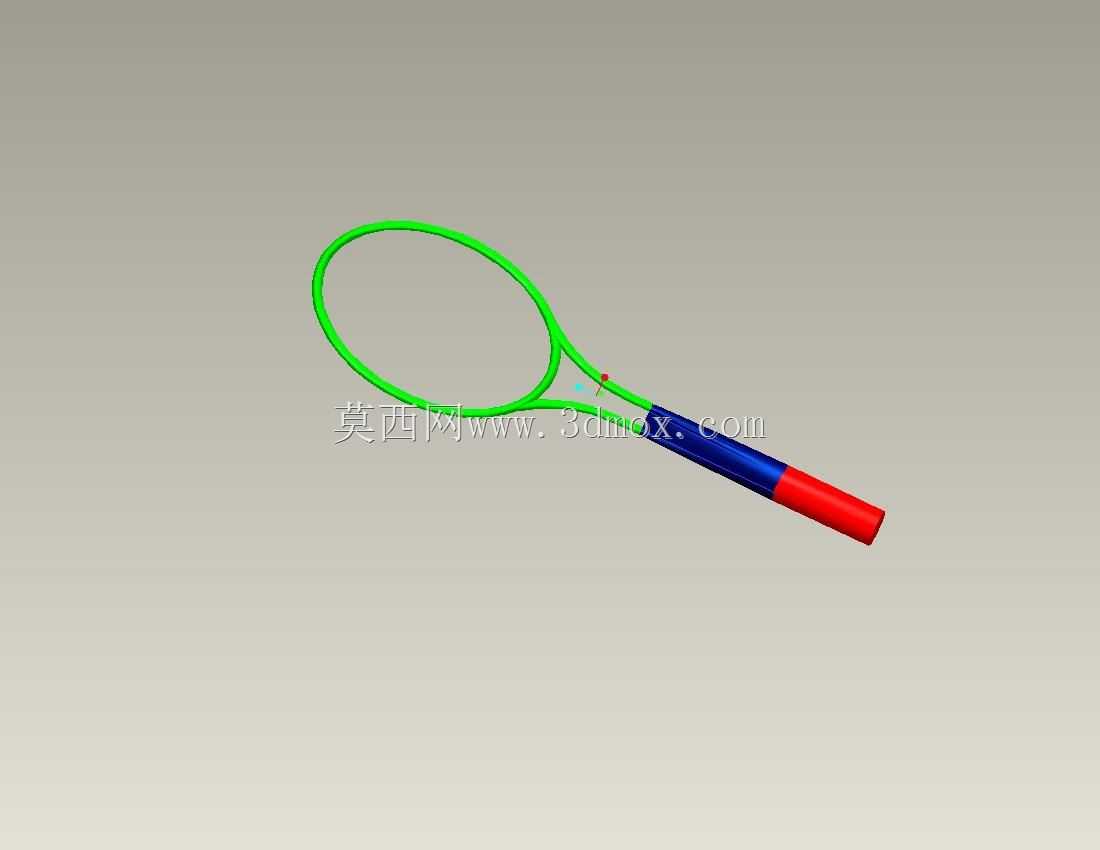

　　日常接触的羽毛球拍看似结构简单，实则在三维建模阶段需要兼顾运动力学表现与结构合理性，本次建模过程中没有采用常规的实体拉伸拼接思路，而是优先选用多段线特征搭配曲面建模逻辑完成整体结构搭建，更贴合实际产品的曲面过渡需求。从实际应用场景来看，这类羽毛球拍主要面向业余休闲运动、日常训练场景使用，区别于专业竞技级球拍的极致轻量化与高强度碳纤维铺层设计，该结构更侧重建模逻辑的通用性，可快速调整参数适配不同定位的球拍产品开发需求。建模过程中首先梳理了球拍的核心功能分区：拍框部分需要预留网线穿装的走线槽位，拍杆部分要保证足够的抗弯扭刚度同时控制整体重量，握柄部分需要贴合手部握持的曲面弧度，避免出现棱角硌手的问题。

　　设计思路上没有直接套用现成的截面轮廓，而是先通过多段线勾勒出拍框的椭圆外轮廓，区分拍头、拍肩、三通连接位的不同曲率，拍框的截面并非统一的椭圆形，在靠近三通的位置截面厚度逐步增加，提升连接位置的结构强度，避免击球过程中应力集中导致的断裂问题。拍杆部分采用变径曲面过渡，靠近三通位置的直径略大于握柄端，匹配击球时的力矩传递路径，减少力量传导过程中的损耗。握柄部分的曲面做了微幅的八边形棱线过渡，和实际量产球拍的握持触感保持一致，没有做成光滑圆柱面，避免握持时出现打滑问题。从安装边界与尺寸适配角度来看，建模时预留了拍框线槽的深度尺寸，可适配常规0.6-0.7mm直径的羽毛球拍线穿装，拍杆与握柄的连接位置预留了标准的装配卡位，

　　可直接对接后续的握柄胶、底盖等配件的装配结构，不需要二次调整曲面。曲面建模过程中重点处理了三通位置的G2连续过渡，避免出现曲面褶皱、曲率突变的问题，该位置是球拍受力最复杂的区域，实际使用中无论是正手击球还是反手挡网，三通位置都会承受不同方向的弯曲应力，曲面过渡不顺畅不仅影响外观，还会在后续结构仿真时出现应力集中的误判。多段线特征的应用主要是为了方便后续的参数化调整，比如需要调整拍框的甜区大小、拍杆长度时，只需要调整对应位置的多段线控制点，就能快速驱动曲面更新，不需要重新搭建整体建模流程，相比实体建模的方式，曲面构建的模型在后续做外观渲染、结构有限元分析时，曲面质量更高，网格划分的出错率更低。实际建模过程中没有添加多余的装饰特征，

　　所有曲面都服务于结构功能需求，拍框的线槽深度控制在1.2mm，既能够保证拍线安装后不会突出拍框表面造成磨损，又不会因为开槽过深影响拍框本身的结构强度。拍杆的长度控制在通用的67cm总长范围内，握柄长度预留20cm的标准握持尺寸，符合绝大多数成年使用者的握持习惯，不需要额外调整尺寸就能适配常规的球拍配件市场供应链。另外在曲面构建时特意规避了倒扣结构，所有曲面的拔模角度控制在1度以上，如果后续需要开模生产，不需要额外做滑块结构就能直接脱模，降低后续的生产制造成本。整体模型的曲面没有碎面、重叠面问题，所有过渡位置都做了曲率检查，能够直接导入到其他三维软件中做后续的结构优化、仿真分析或者渲染出图使用，对于刚接触曲面建模的结构设计人员来说，这套多段线驱动曲面的建模逻辑，也可以复用在其他带长杆、异形框体的体育器材建模工作中。
