机械管路用锥面插接式连接接头结构

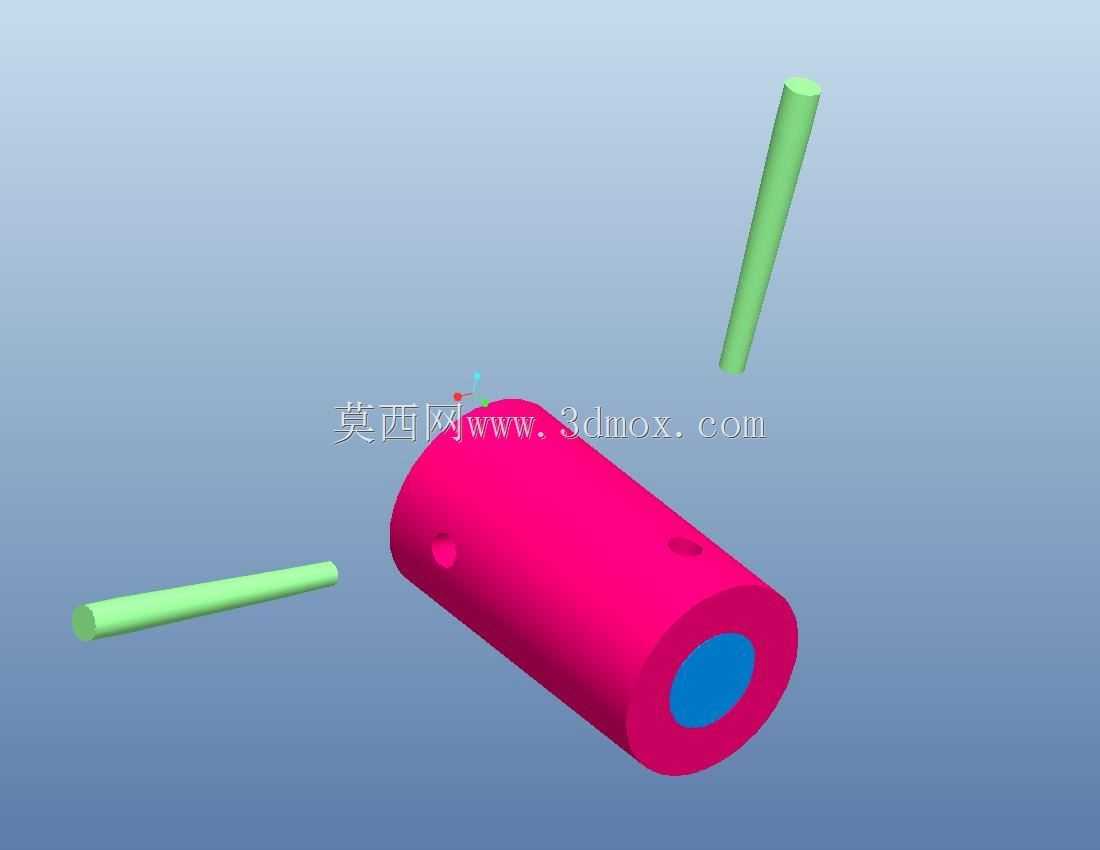

　　在流体输送管路、小型气动执行机构的气路排布、低压润滑系统的油路布设场景里，这类锥面结构的接头是解决管路快速对接、减少连接泄漏点的常用构件，和常规螺纹接头相比，它不需要在管端加工外螺纹，也不用额外缠绕生料带或者加装密封垫片，依靠锥面的过盈贴合就能实现密封，在装配空间局促、需要频繁拆装维护的设备内部走管场景里适配性很强。从结构设计逻辑来看，主体采用带锥度的中空筒体结构，筒体内部的通孔为流体通道，两端的锥面角度经过匹配计算，和配套的插接管路外锥度保持一致，装配时将对应规格的管路插入接头两端，依靠锥面的径向挤压力形成密封面，同时筒体侧壁预留的两个径向小孔，是用来穿装定位销的，当管路插入到位后，将定位销穿过小孔卡入管路表面预设的环槽内，

　　就能避免设备运行过程中管路受流体压力冲击或者振动影响出现松脱，相比卡套式接头，它的零件数量更少，装配时不需要专用的卡套预紧工具，手工插接后穿入销钉即可完成固定，适合小通径、低压工况下的快速装配作业。实际选型使用时需要注意安装边界的尺寸控制，主体筒体的外径决定了安装时需要预留的径向操作空间，两端插接的管路长度要和接头内部的插接深度匹配，插入过浅会导致密封面贴合面积不足，容易出现泄漏，插入过深则会导致内部流道被顶堵，影响流体的通流效率，筒体侧壁的定位销孔位置是经过尺寸链计算的，刚好对应管路插入到位后的环槽位置，现场装配时不需要额外测量插入深度，管路插到底后销孔自然对齐，能有效降低现场装配的出错概率。这类接头的适用工况覆盖了0.

　　8MPa以下的压缩空气回路、低压润滑油路、小型设备的冷却水路，在小型自动化设备的内部气路排布、台式加工设备的润滑系统走管、小型实验装置的流体管路搭建场景里应用较多，它的结构没有复杂的异形曲面，加工时只需要通过普通车床的车削工序就能完成主体加工，侧壁的销孔通过台钻即可完成加工，加工成本远低于同通径的快插接头，同时密封性能稳定，在没有剧烈冲击的工况下使用寿命很长，不会像橡胶密封式快插接头那样出现橡胶老化导致的泄漏问题。建模过程中需要重点关注锥面的角度公差，锥度偏差过大会导致密封面无法完全贴合，要么出现装配过紧导致管路插装困难，要么出现间隙导致泄漏，同时内部通孔的同轴度需要控制在合理范围内，避免流道出现台阶导致流体阻力增大，

　　侧壁的销孔位置度也要保证，否则会出现定位销无法穿入或者卡紧力不足的问题，建模时可以先通过旋转特征生成主体的中空锥筒体，再通过拉伸切除特征加工侧壁的销孔，最后对锐边进行倒钝处理，避免装配时割伤操作人员或者损坏配套的管路表面。在设备整体布局时，这类接头的安装位置要避开设备的运动部件，同时要预留出穿装定位销的操作空间，不要将接头贴靠在设备壁板或者其他构件上，否则会导致后期维护时无法拔出定位销拆卸管路，另外在管路排布时，接头两端连接的管路要保持同轴，不要出现强行弯折管路对接的情况，否则会导致锥面受力不均，长期运行下容易出现泄漏或者接头开裂的问题。
