铅笔生产设备双端切削主轴机构设计

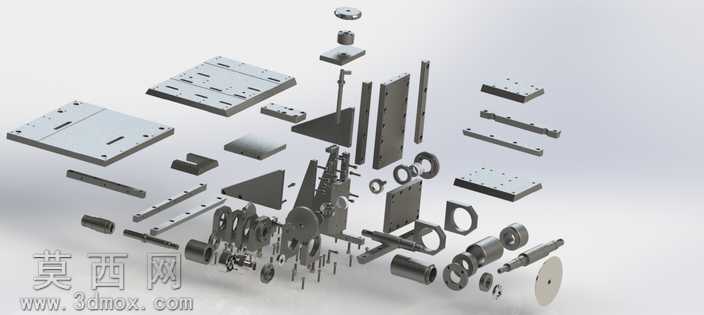

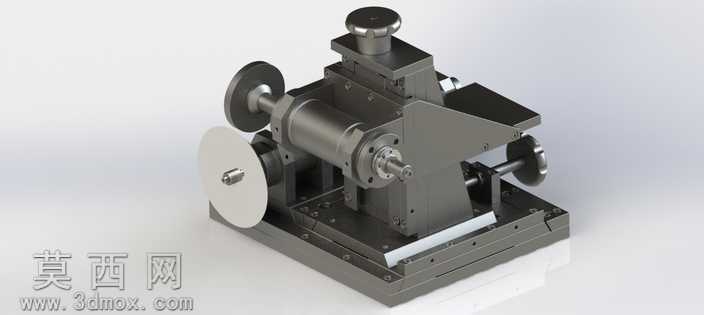

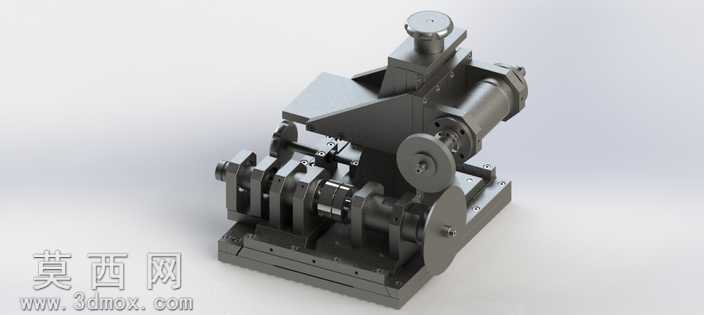

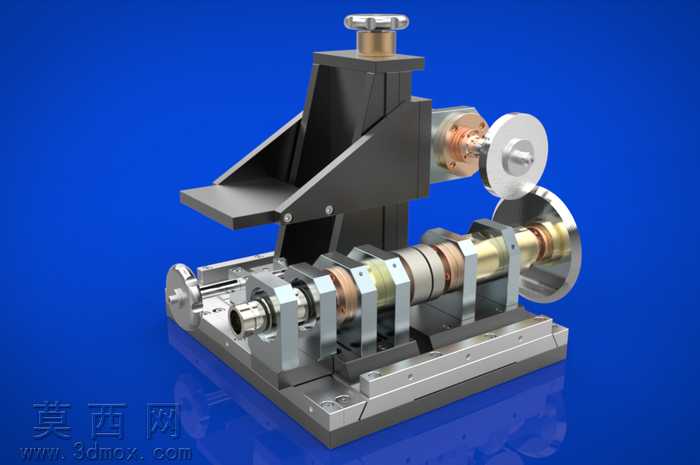

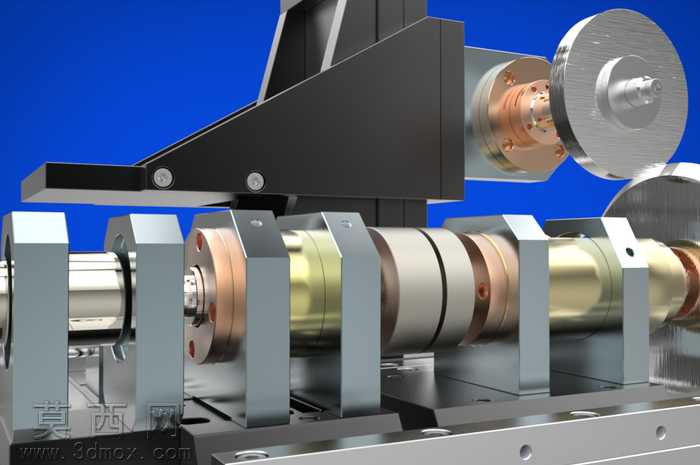

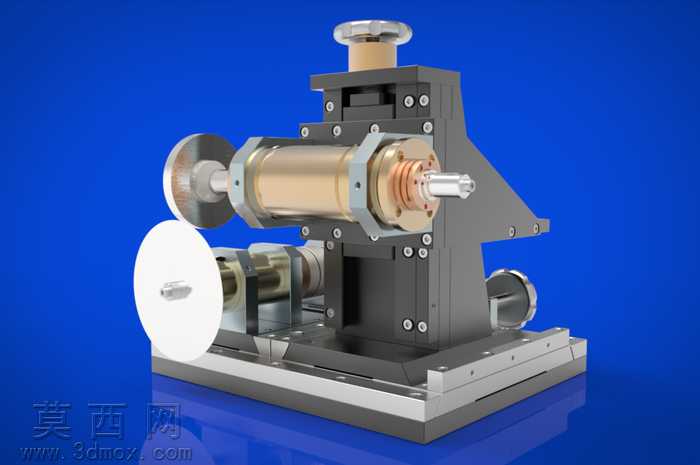

本模型为铅笔生产设备中的双端切削主轴机构，采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工装配逻辑，对各组成部件的配合公差、装配层级进行了严谨设定，确保模型可直接用于结构验证与装配模拟。模型整体以卧式主轴布局为核心，主轴采用分段式轴体设计，通过多组支撑座实现径向定位，支撑座采用灰铸铁材质模拟，表面做哑光金属质感处理，还原真实铸件的磨砂肌理；轴体部分根据功能段区分材质表现，传动段做抛光不锈钢材质渲染，呈现亮面金属的高反光特性，安装切削组件的配合段做铜质材质表现，还原铜套部件的暖调金属质感与细腻氧化纹理。切削端的刀盘组件采用独立装配结构设计，刀盘本体做硬质合金材质模拟，边缘切削刃做高光倒角处理，清晰呈现刀具的锋利轮廓，刀盘与主轴的连接法兰做紧固螺栓细节刻画，每一组螺栓的位置、规格都符合机械设计标准，连接部位的间隙、配合面都做了精细化处理，避免出现穿模、错位等建模问题。设计过程中重点考量双端同步切削的同轴度要求，两侧切削组件相对于主轴中心的对称度误差在建模中控制在极小范围内，支撑座的安装基准面做共面处理，保证主轴运转时的结构稳定性。模型未包含轴承等标准外购件，仅对轴承安装位做了尺寸预留，标注了适配的轴承型号对应安装尺寸，方便后续设计人员直接选型装配。渲染阶段采用工业产品展示常用的三点布光方案，主光源从侧上方投射，突出金属部件的轮廓层次与材质反光，辅助光源补亮结构暗部，避免阴影区域细节丢失，背景采用高饱和度纯色衬托，让机械结构的金属质感与精密装配关系得到充分展现，整体模型完整还原了双端切削机构的核心结构特征，可用于铅笔加工设备的结构研发、教学演示以及方案展示场景，为同类切削主轴机构的设计提供可参考的三维结构范本。
