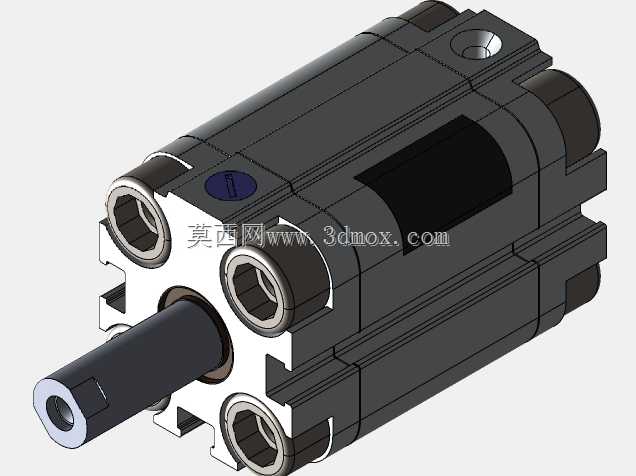

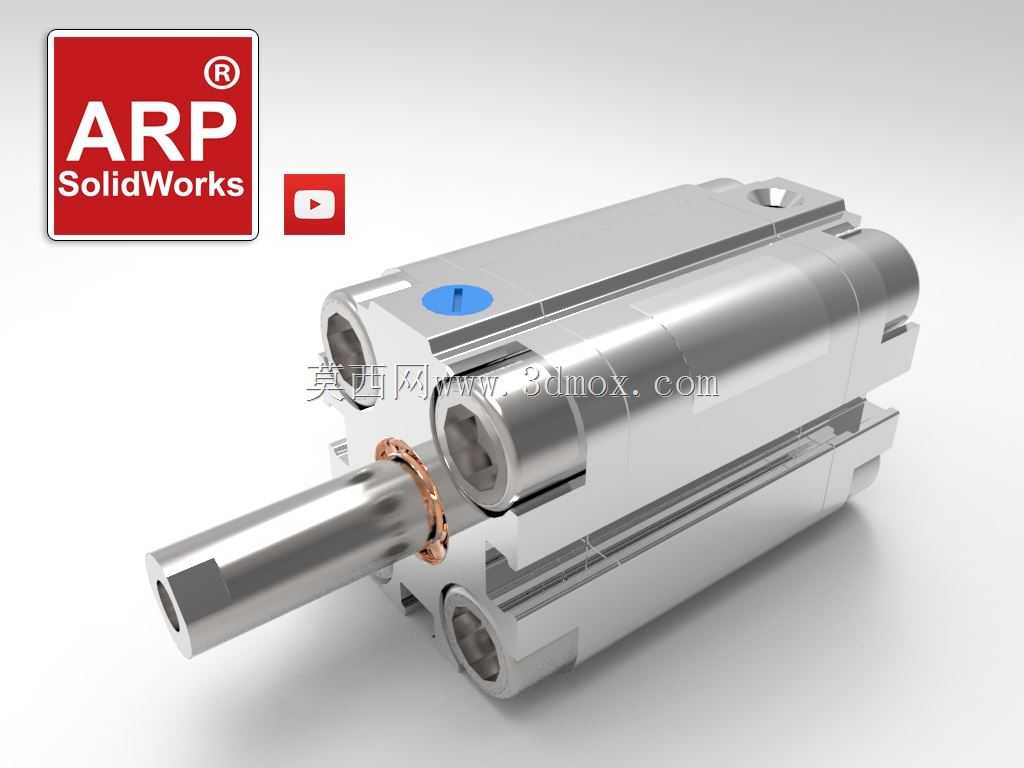

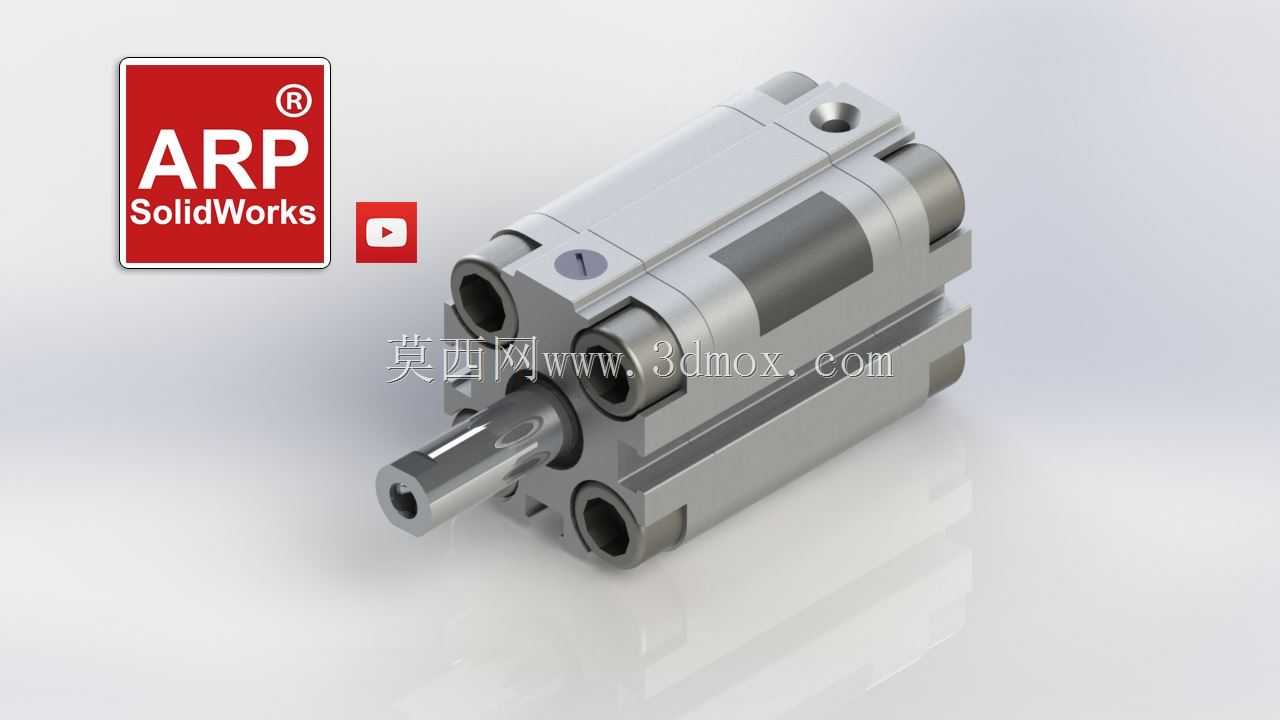

紧凑型气动压缩缸结构设计方案

这款紧凑型气动压缩缸是面向工业自动化产线狭小安装空间开发的气动执行元件，在轻工装配、电子元器件分拣、食品包装工位、小型工装夹具驱动场景中有着极高的适配性，能够在有限的设备布局空间内提供稳定的直线往复推压动力，替代传统长行程标准气缸缩减设备整体体积。在实际生产场景中，这类气缸常被用于工件的短行程压紧定位、小型料道的挡料止停、夹具的快速夹合动作，相比同行程的标准气缸，其轴向长度缩短近40%，能够直接嵌入紧凑排布的模组结构中，不需要额外预留过长的安装避让空间，大幅提升产线布局的空间利用率。从功能特性来看，这款气缸采用双作用气动驱动逻辑，缸体内部集成了精密导向结构，活塞杆伸出与回缩动作均通过压缩空气驱动，输出推力平稳，动作响应速度快，能够适配高频次的往复动作工况，活塞杆端部做了内螺纹接口设计，可根据实际工位需求加装压头、夹爪、挡块等不同执行端头，拓展应用场景。缸体侧面设置了可调气缓冲接口，可根据动作负载大小调节缓冲气量，降低活塞运行到行程端点时的刚性撞击，减少运行噪音同时延长气缸整体使用寿命。在设计思路上，这款气缸采用了缸筒与端盖一体化的紧凑结构，将传统气缸外露的端盖连接结构整合进缸体内部，活塞杆处采用组合式密封结构，同时搭配耐磨导向环，既保证了腔体的气密性，又能承受一定的径向偏载，避免活塞杆伸出时出现卡顿、漏气问题。缸体的三个安装端面均预留了标准安装孔位，支持正面法兰安装、侧面通孔安装、底部脚座安装等多种固定方式，能够适配不同设备的安装需求，不需要额外制作转接安装板。从安装边界来看，这款气缸的缸体截面为规整的方形结构，周向无突出的外置阀件或管路接头，安装时仅需要预留缸体本身的轮廓空间，加上管路接头的极小避让量即可完成布置，活塞杆伸出方向的行程边界清晰，在做设备布局干涉校验时可直接按照标称行程预留动作空间，不需要额外计算冗余偏移量，能够大幅缩短设备设计阶段的布局校验周期。缸体表面做了硬质阳极氧化处理，具备不错的耐磨与抗腐蚀性能，能够适配多尘、轻度潮湿的常规工业车间环境，日常维护仅需要定期检查气源过滤情况与密封件磨损状态即可，运维成本极低。
