带引脚直插式发光二极管三维建模作品

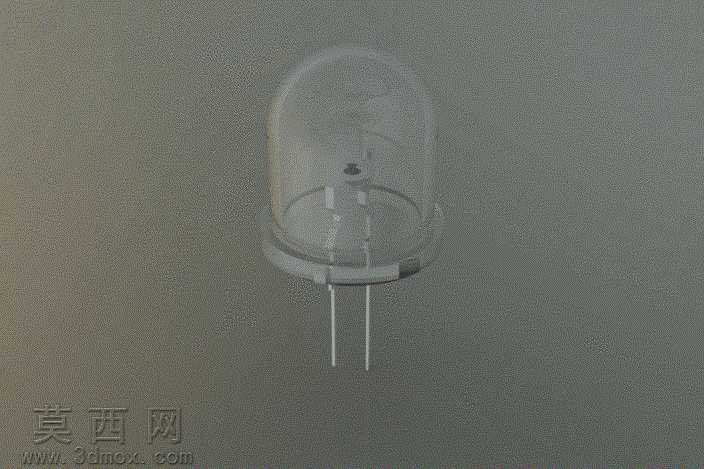

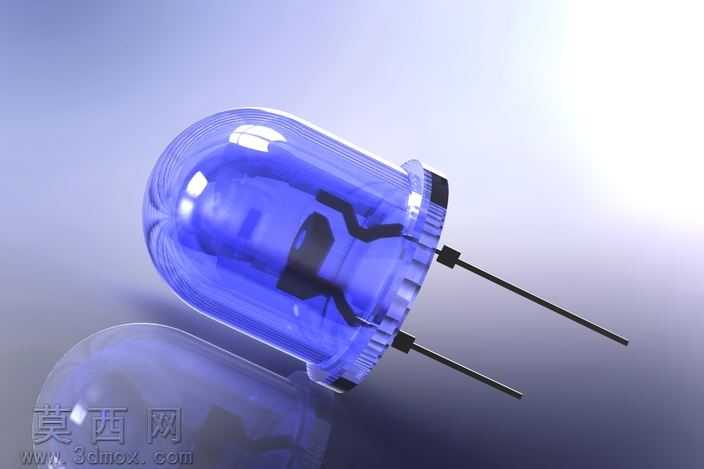

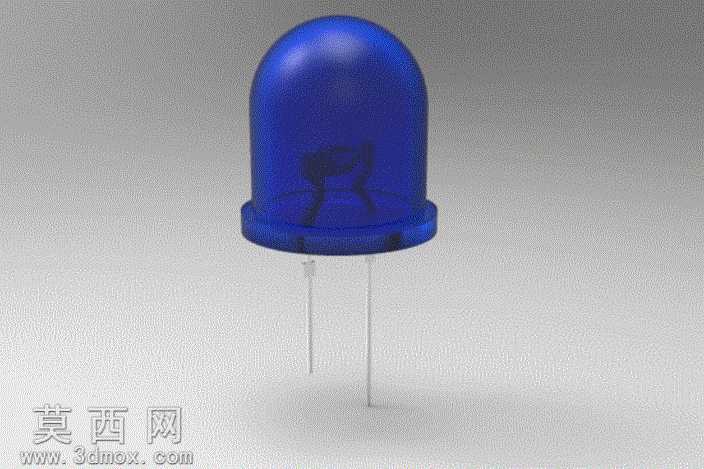

本作品为带引脚直插式发光二极管的三维建模成果，建模过程以还原真实直插LED的工业级结构细节为核心目标，首先基于实物测绘的尺寸参数搭建基础轮廓：先绘制环氧封装外壳的回转体基础曲面，针对直插LED圆头封装的弧面曲率做精准放样，还原外壳顶部的聚光弧面与侧边的防滑齿纹结构，齿纹部分采用阵列特征完成均匀排布，保证每一处齿槽的深度、角度与实物一致。内部结构建模阶段，依次完成支架、反光杯、芯片键合区域的结构搭建：金属支架部分区分正负极引脚的长度差与弯折形态，还原引脚根部与封装结合处的卡位凸台结构，保证引脚与封装的装配关系完全符合真实生产工艺；反光杯采用凹腔曲面建模，精准还原杯壁的倾斜角度，匹配直插LED的聚光光学设计要求；芯片与键合引线部分采用微结构建模，还原芯片的方形轮廓与引线的弧形走线，还原内部电气连接的结构逻辑。材质与渲染阶段，针对不同部件匹配对应的物理材质：环氧封装外壳采用半透明带轻微蓝调的树脂材质，添加适量的折射与次表面散射参数，还原环氧树脂通透又带轻微漫反射的质感，同时在材质中加入细微的杂质纹理，模拟真实封装外壳的生产质感；金属引脚采用镀锡金属材质，调整金属粗糙度与反射参数，还原引脚表面略带哑光的金属光泽，同时在引脚根部添加轻微的氧化暗部纹理，提升真实感；内部支架采用银白色金属材质，反光杯区域添加高反射参数，还原其反光聚光的功能属性；渲染阶段采用侧上方主光搭配底部补光的布光方案，突出封装外壳的通透质感与弧面光影变化，同时通过景深效果突出主体结构，弱化背景干扰，让二极管的结构层次清晰呈现。整个建模过程严格遵循直插发光二极管的实际生产结构逻辑，所有特征参数均参考行业通用的5mm圆头直插LED规格，既保证了外观的视觉还原度，也完整复现了内部的装配结构关系，可用于电子元器件展示、电路装配模拟、教学演示等多种场景。
