旋转转线性运动转换机构三维设计

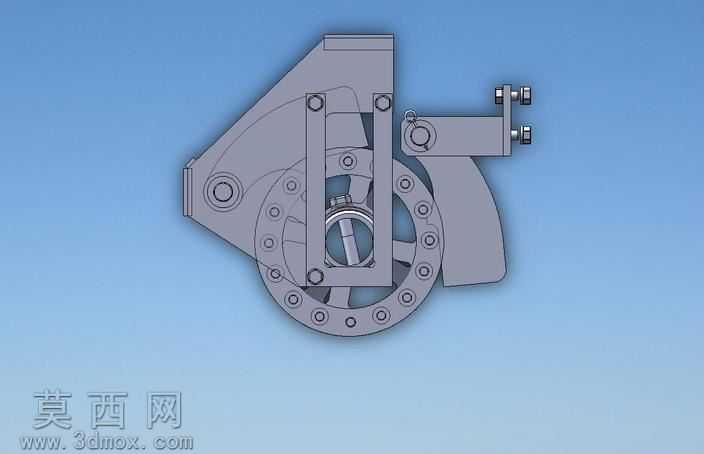

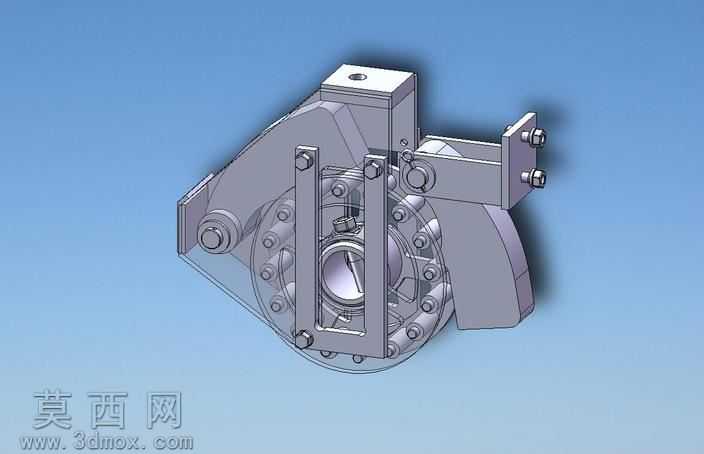

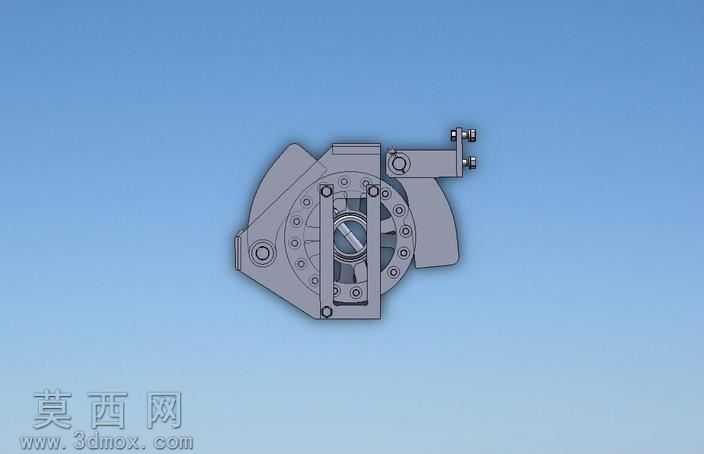

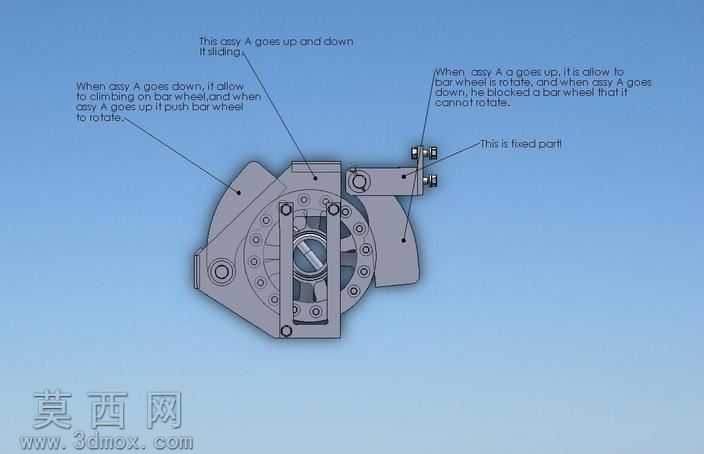

本作品为旋转运动转换线性运动的机械传动机构三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对每一处装配结构都做了精准的尺寸约束，确保各部件之间的运动干涉校验完全符合实际生产装配要求。渲染阶段采用哑光金属材质模拟机构主体的合金构件，对铰接销轴、安装支座等受力部件做了金属倒角的光影强化处理，清晰呈现出零件的加工质感与结构边界，背景选用简洁的浅蓝渐变底色，最大程度突出机构本身的结构特征，避免多余元素干扰对机械结构的观察。从结构设计来看，该机构采用盘式回转主体搭配双侧导向限位支架的布局，回转盘周向均匀布置铰接连接点，通过连杆构件将回转盘的圆周旋转运动转化为输出端的往复直线运动，安装支座设置了多组螺栓固定位，可适配不同的设备安装基面，铰接部位均设计了销轴防脱结构，保障长期往复运动下的连接可靠性。设计思路上充分考虑了复杂工况的使用需求，整体采用封闭式半包覆的壳体结构，能够有效阻隔外界粉尘、高温碎屑进入机构内部的运动副间隙，适配高温、多尘的恶劣作业环境，所有运动摩擦面都预留了润滑介质的存储空间，可降低长期运行的磨损速率，延长机构的整体使用寿命。建模过程中对每一个零件都做了独立的参数化建模处理，关键尺寸均可通过参数调整快速修改，方便后续根据不同的传动行程、载荷需求做结构优化，装配体采用自下而上的装配逻辑，严格按照实际装配顺序添加配合约束，可直接用于运动仿真模拟，验证不同转速下的线性输出行程、运动平稳性等核心性能参数，为后续的实物加工试制提供完整的三维数据支撑。
