50吨龙门式液压压力机结构设计

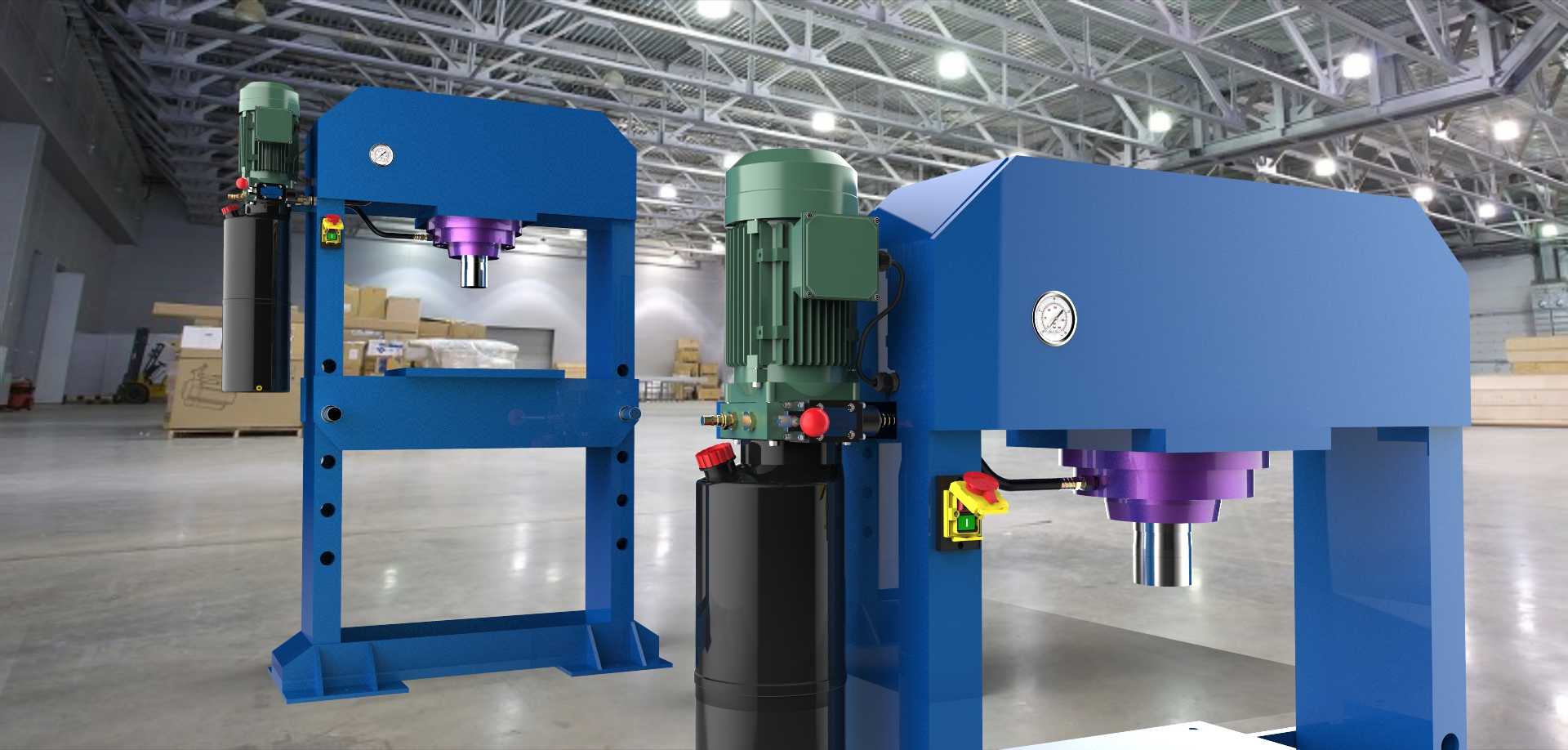

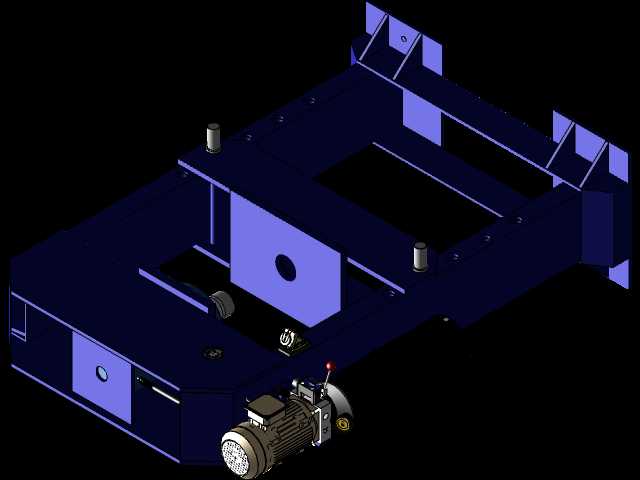

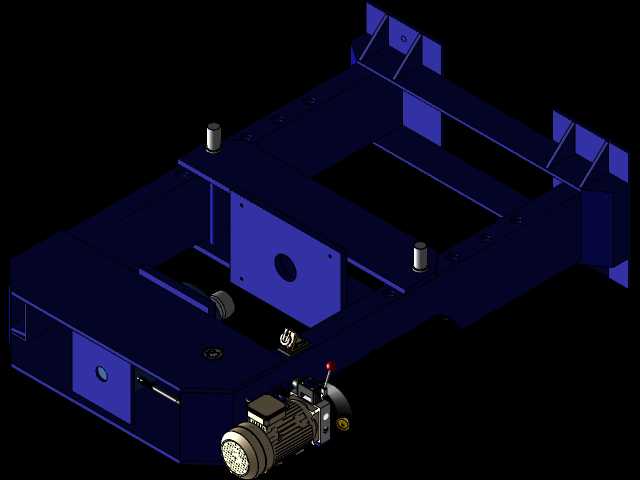

这款50吨级龙门式液压压力机，主要面向机械加工、五金制造、汽车零部件维修、小型金属件锻压成型等场景使用，可完成轴类零件压装、板材校直、金属件冲压成型、过盈配合组件装配、废旧零部件拆解压出等多类作业，是中小型机加工车间、设备维修站点、五金加工厂内适配性极强的通用压力加工设备。设备整体采用龙门框架式结构设计，双侧立式支撑腿搭配上下横梁形成稳定的受力闭环，在承受50吨满负荷压制力时可有效分散结构应力，避免框架变形影响压制精度，支撑腿上预留的多档位调节孔位，可根据待加工工件的高度灵活调整工作台的安装位置，适配不同高度尺寸的工件加工作业需求。动力单元采用立式电机搭配高压柱塞泵的集成式设计，将液压油箱、泵组、控制阀组整合在设备侧方，既缩减了设备整体占地面积，也方便日常对液压系统进行维护保养，油路布局采用短路径硬管连接，可有效降低高压油路的压力损耗，提升压制过程的动力响应速度。执行端的液压缸采用单作用柱塞式结构，下压过程提供稳定的额定压制力，回程依靠内置复位弹簧完成动作，结构简单可靠，故障率低，缸体端部配置的压头可根据作业需求快速更换不同规格的压块、冲头，满足不同类型的压制作业要求。操作端设置在设备侧方的易操作位置，配置带急停功能的按压式操作按钮与压力显示表，操作人员可直观观测当前压制压力，同时双手操作的逻辑设计可有效避免误操作带来的安全风险，设备整体的安装边界预留了充足的操作空间，底部安装脚位可直接通过膨胀螺栓固定在硬化车间地面上，无需额外制作复杂的安装基础，接入三相工业电源并加注对应标号液压油即可投入使用。设备的液压密封件、压力检测元件均采用成熟的标准化工业配件，后期维护更换成本低，整体结构在设计阶段经过满负载应力仿真校验，框架关键受力位置做了加厚处理，长期满负荷使用也能保持结构稳定性，压制工位的开口宽度可满足常规尺寸的工件进出需求，无论是小型五金件的冲压成型，还是大型轴类零件的校直、轴承的压装拆卸都能适配。
