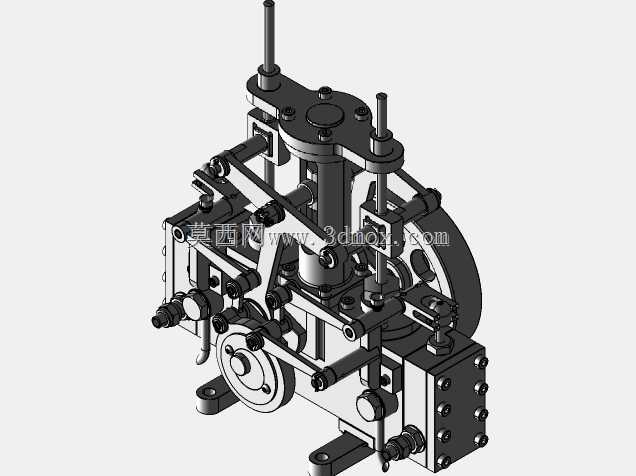

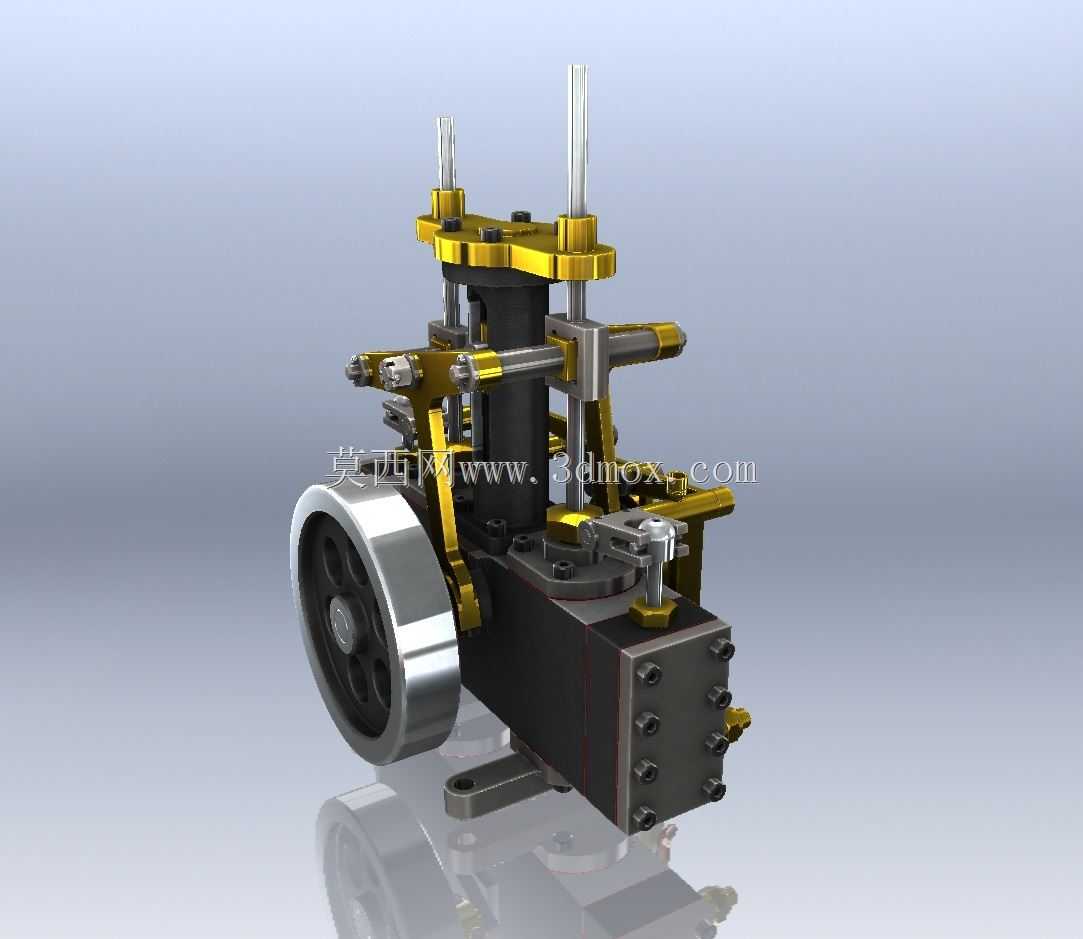

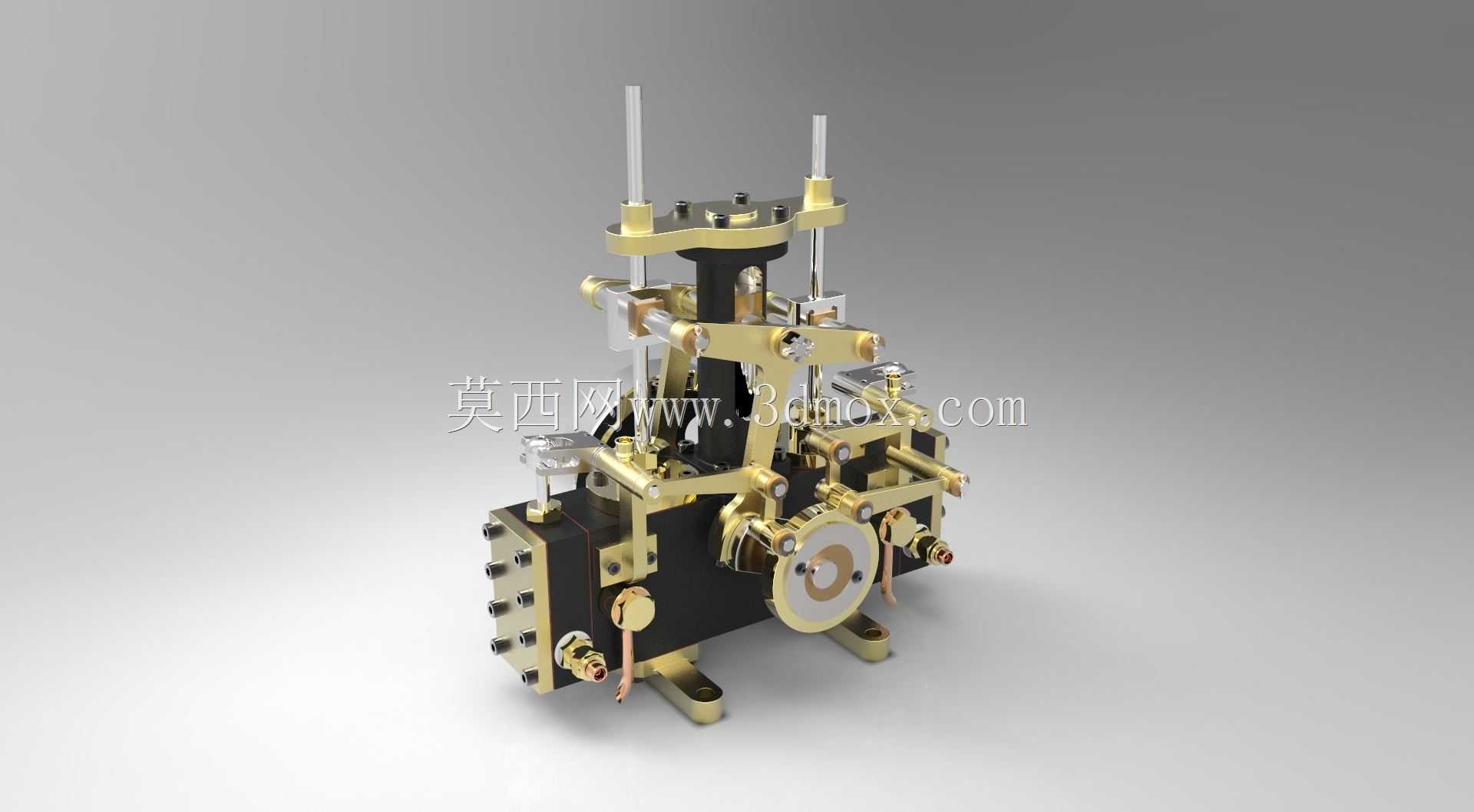

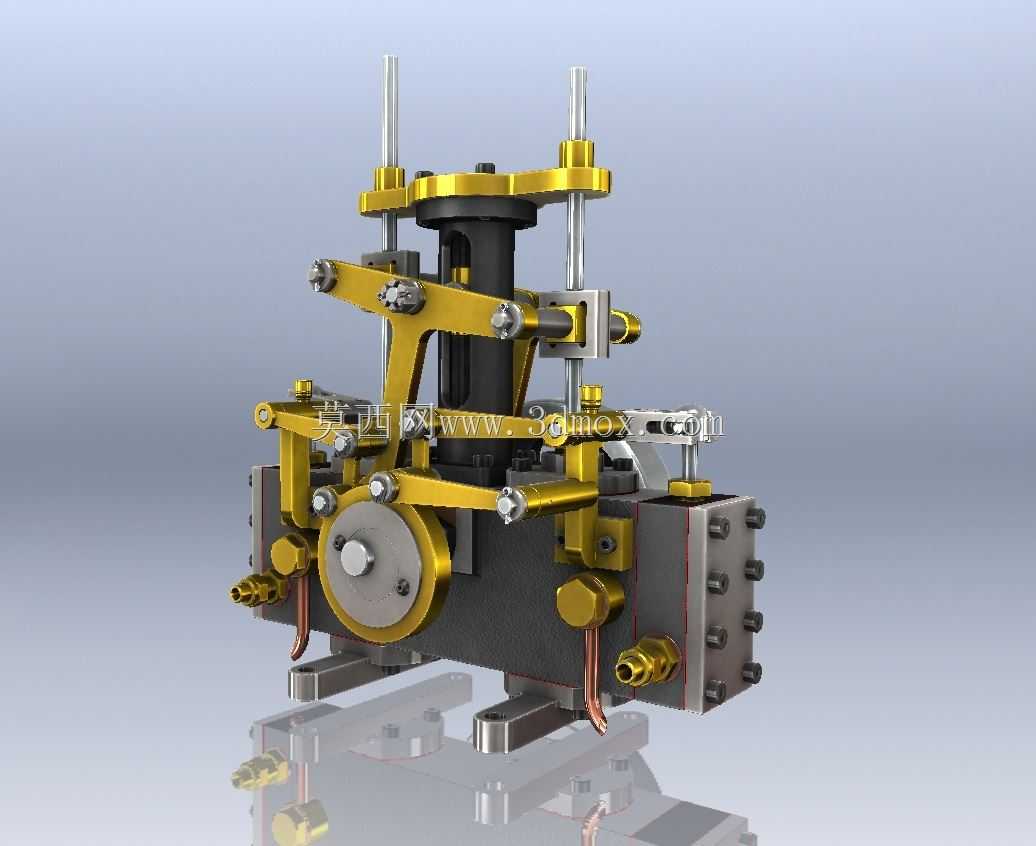

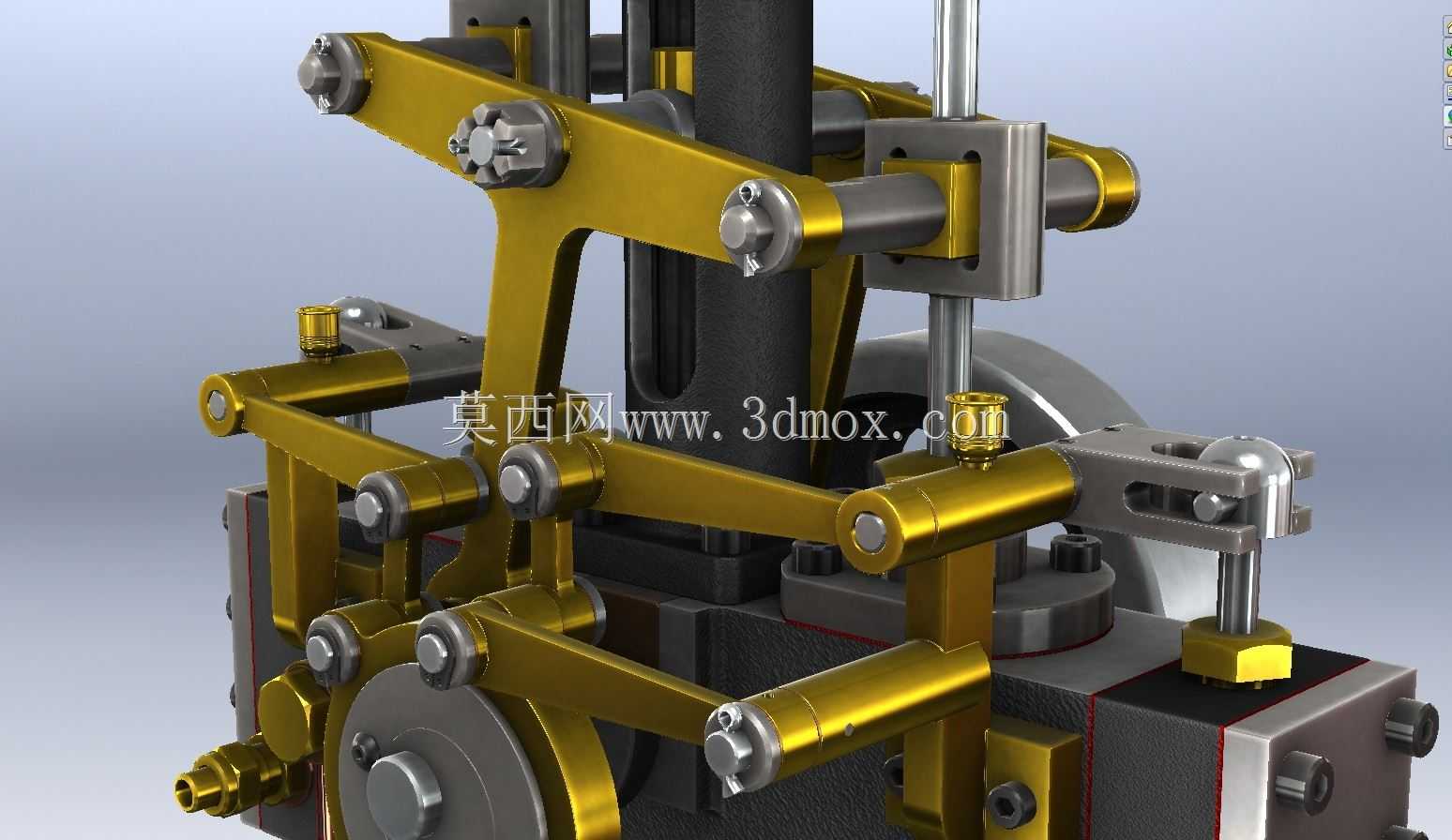

改进款伯奈斯双缸往复式蒸汽机结构

这款改进型伯奈斯蒸汽机属于小型双缸往复式蒸汽动力装置，主要面向小型蒸汽动力演示装置、复古动力模型制作、小型实验台动力输出场景设计，可适配低压饱和蒸汽工况，为小型发电机组、微型船舶模型、科普展示动力台提供稳定的往复动力输出，也可作为蒸汽动力原理教学的具象化演示载体，帮助学习者直观理解配气机构、曲柄连杆转换的完整工作逻辑。

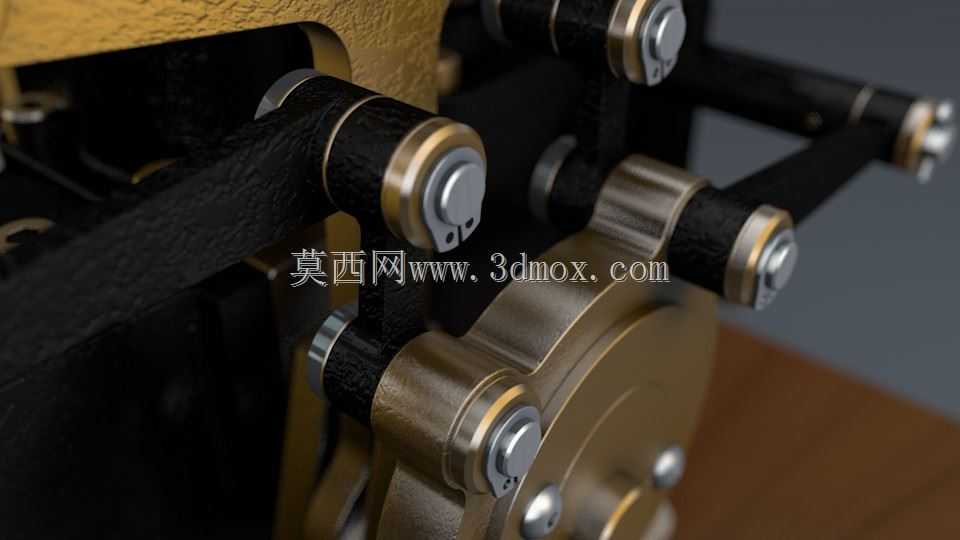

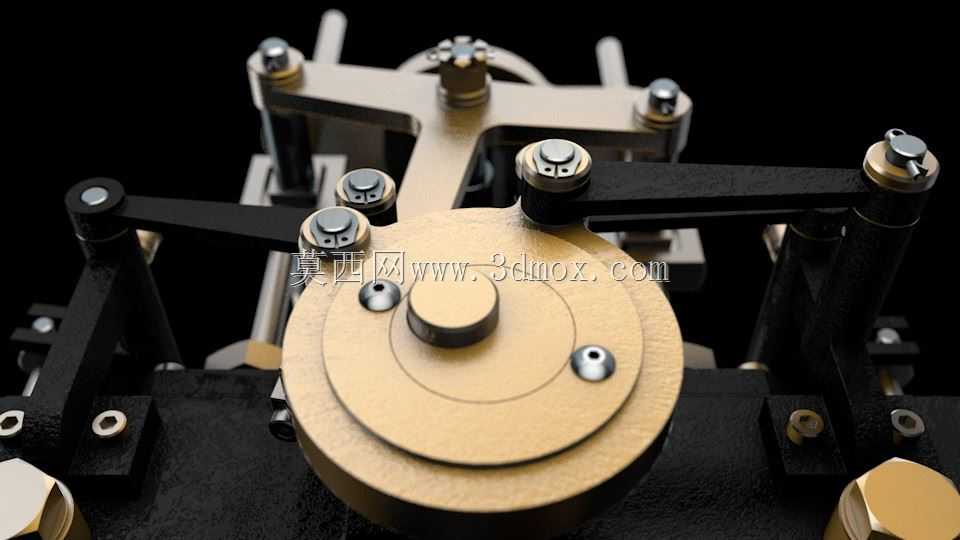

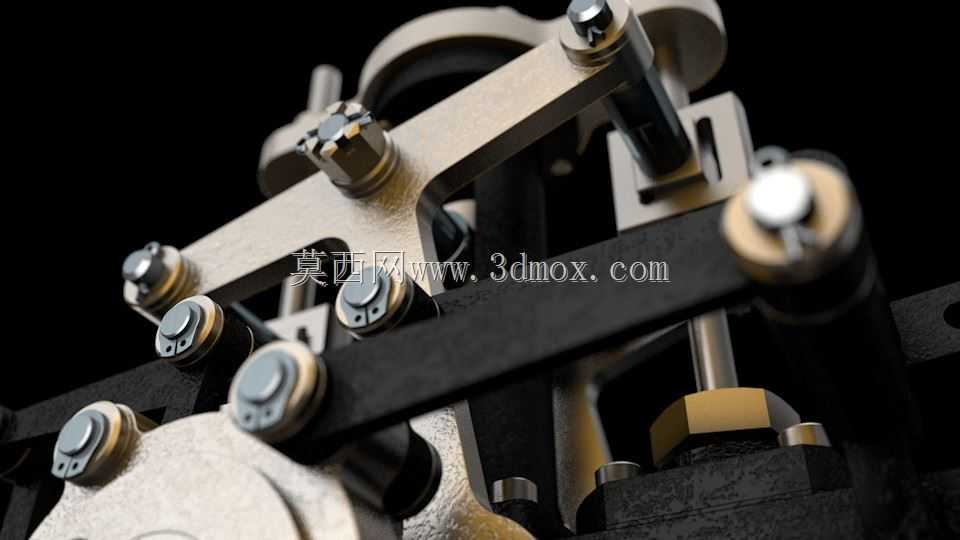

在功能特性上，该结构对传统伯奈斯蒸汽机的配气滑阀结构做了优化调整，采用对称式双缸布局，两个气缸交替进汽推动活塞做往复直线运动，通过十字头结构连接连杆，将活塞的直线运动转换为曲轴的旋转运动，相比单缸蒸汽机扭矩输出更平顺，曲轴转动的死点问题被完全消除，启动时无需借助外力盘车即可顺利启动。设备顶部设置了可视化的阀杆行程指示结构，可直观观察配气机构的动作状态，缸体侧面集成了独立的进汽调节接头，可根据负载需求调整进汽压力与流量，适配不同转速、扭矩的输出要求。曲轴端集成了飞轮结构，可储存转动惯量，进一步平滑动力输出的波动，让设备运转更稳定。

设计思路上，整体采用模块化分层布局，将配气机构、气缸总成、曲轴箱、安装底座做了独立的结构拆分，既方便加工装配，也便于后期的维护调整。配气阀与气缸的同轴度做了公差优化，减少滑阀运动过程中的卡滞风险，所有运动副都预留了合理的润滑间隙，可适配轻质润滑油的日常润滑需求。外露的管路与操纵结构做了布局优化，避免运动部件与管路产生干涉，同时兼顾了外观的复古机械质感。

安装边界方面，设备采用一体式铸造风格的落地安装底座，底座预留四个对称的安装固定孔位，可直接通过螺栓固定在安装平台上，整体安装占地尺寸适配小型实验台的摆放需求，重心集中在底座区域，运转时的振动被底座有效吸收，无需额外加装减震结构即可稳定运行。进汽接口设置在缸体侧下方，排汽接口对应设置在缸体另一侧，管路连接时无需额外弯折管路即可完成对接，安装操作便捷。
