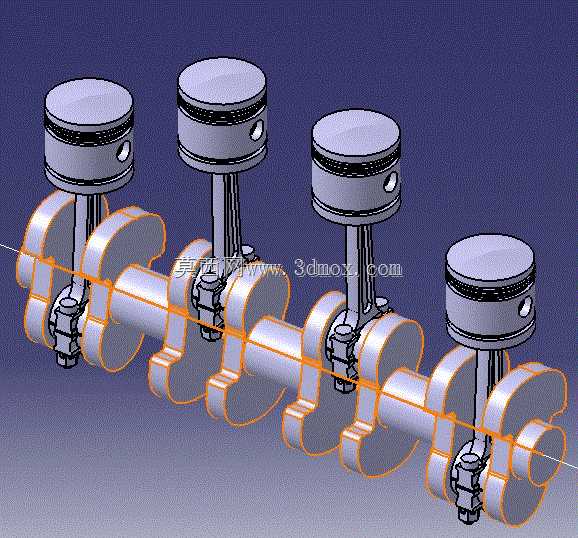

直列四缸发动机活塞连杆曲轴传动组件

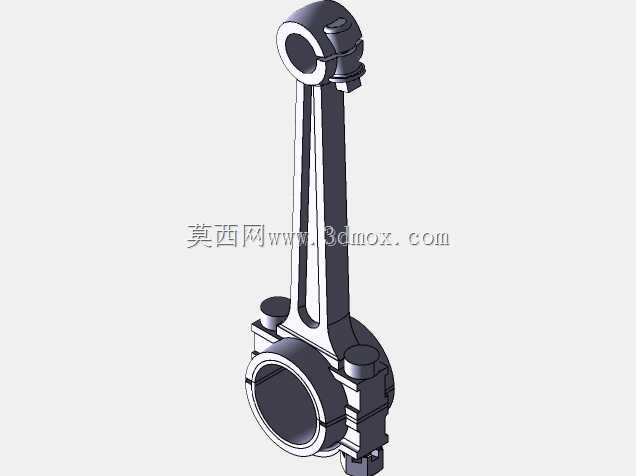

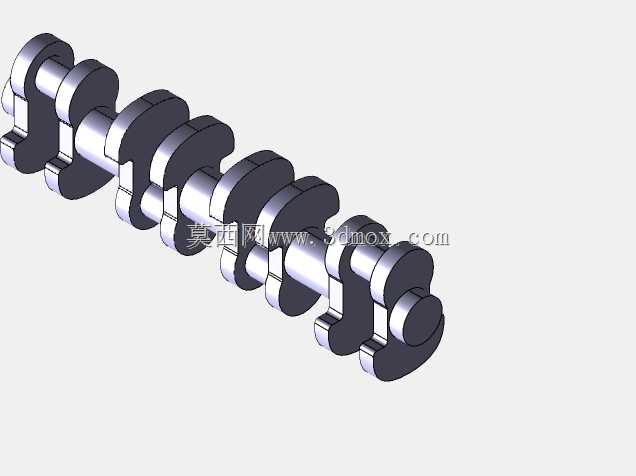

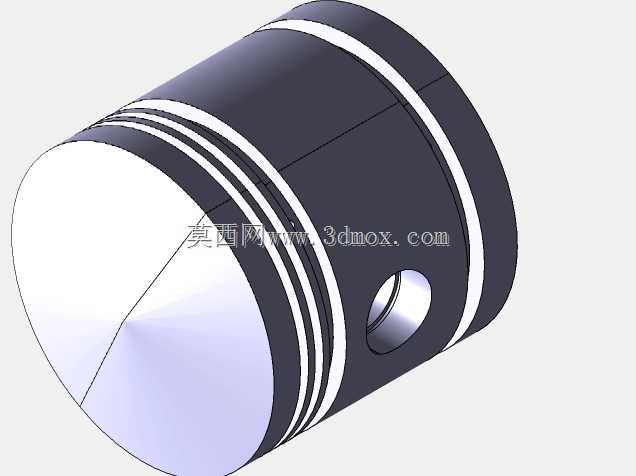

该组件是内燃机核心动力转换机构，广泛适配乘用车、轻型商用车、小型工程机械搭载的直列四缸四冲程发动机，是发动机实现热能向机械能转换的核心执行单元，直接决定发动机的动力输出平顺性、运转可靠性与使用寿命。整套机构承担着将燃烧室燃气爆发产生的直线往复推力，转化为曲轴旋转扭矩的核心功能，活塞顶面直接承接燃烧做功冲程的高温高压燃气冲击，通过活塞销将作用力传递给连杆，连杆通过大端轴瓦与曲轴曲柄销铰接，最终将活塞的上下往复运动转化为曲轴的连续旋转运动，为整车行走、附属设备运转提供持续动力输出。设计过程中充分考虑直列四缸机型的点火顺序与动平衡需求，四个活塞沿曲轴轴向等距排布，对应四个曲拐呈180度对称布置，可有效抵消二阶往复惯性力，降低发动机运转过程中的振动与噪声；活塞头部设计有三道环槽，分别适配两道气环与一道油环，气环负责密封燃烧室防止燃气窜入曲轴箱，油环负责刮除缸壁多余润滑油避免机油参与燃烧；连杆采用变截面工字型结构设计，在保证结构强度、抗冲击韧性的前提下尽可能降低往复运动质量，减少惯性力带来的运转损耗；曲轴采用全支撑结构设计，每两个相邻曲拐之间都设置主轴颈支撑，搭配平衡块抵消旋转惯性力，提升曲轴高转速运转下的结构稳定性。安装边界方面，活塞外径与对应发动机缸径严格匹配，活塞行程与曲拐偏心距直接关联发动机排量参数，曲轴主轴颈尺寸与缸体主轴承座孔、连杆大端孔径与曲柄销的配合公差严格控制在微米级，装配时需严格按照对角分次拧紧工艺紧固连杆螺栓与主轴承盖螺栓，保证各摩擦副配合间隙处于合理区间，避免出现抱轴、拉缸等故障。整套组件的各部件运动轨迹经过严格干涉校验，活塞在上止点、下止点位置时与气门、燃烧室壁面均保留安全间隙，连杆摆动过程中与缸筒内壁、曲轴平衡块之间无运动干涉，可满足发动机高转速、高负荷工况下的长期稳定运转需求。
