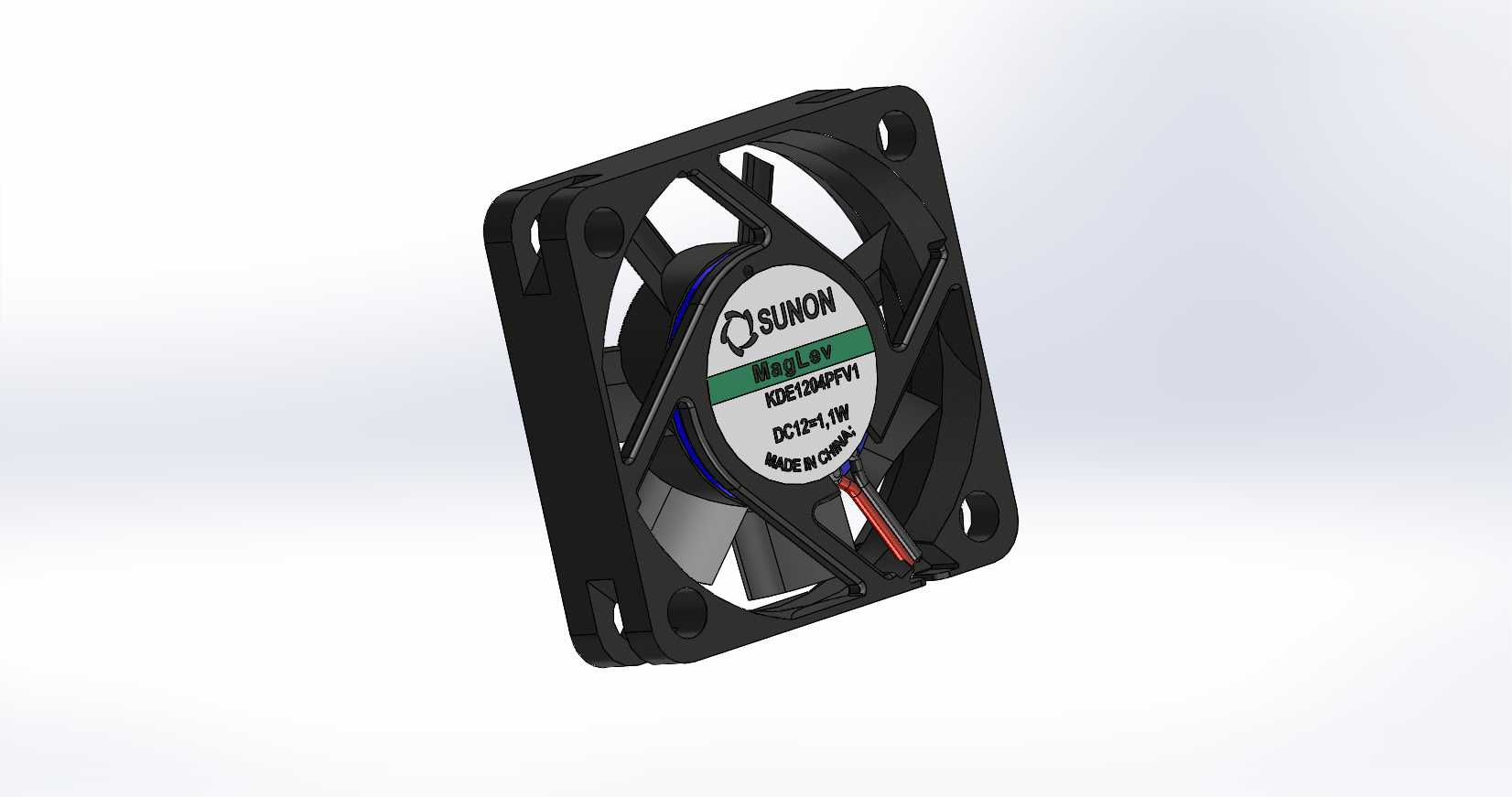

40mm规格轴流散热冷却风扇结构设计

这款40mm规格的轴流冷却风扇，是面向紧凑空间散热需求开发的通用通风散热部件，广泛应用在工业控制板卡、小型伺服驱动模块、嵌入式计算设备、桌面级电子仪器、紧凑型电源模块等对安装空间有严格限制的场景中，能够在狭小的装配空间内完成定向空气导流，带走电子元器件、功率模块工作过程中产生的积热，避免设备因工作温度超出阈值出现性能衰减、寿命缩短甚至过热损坏的问题，是小体积电子电气设备热管理系统中最常用的主动散热执行部件。

从产品功能特性来看，这款风扇采用成熟的轴流送风结构，运行时通过扇叶的定向旋转驱动空气沿风扇轴向流动，直吹需要散热的发热表面，相比同尺寸的离心式散热结构，它的风阻更低、送风路径更直接，在开放或半开放的散热风道中能够实现更高的通风效率，同时兼顾运行噪音与功耗的平衡，适配低压直流供电场景，能够直接对接多数电子设备的内部供电回路，不需要额外配置复杂的供电转换模块。

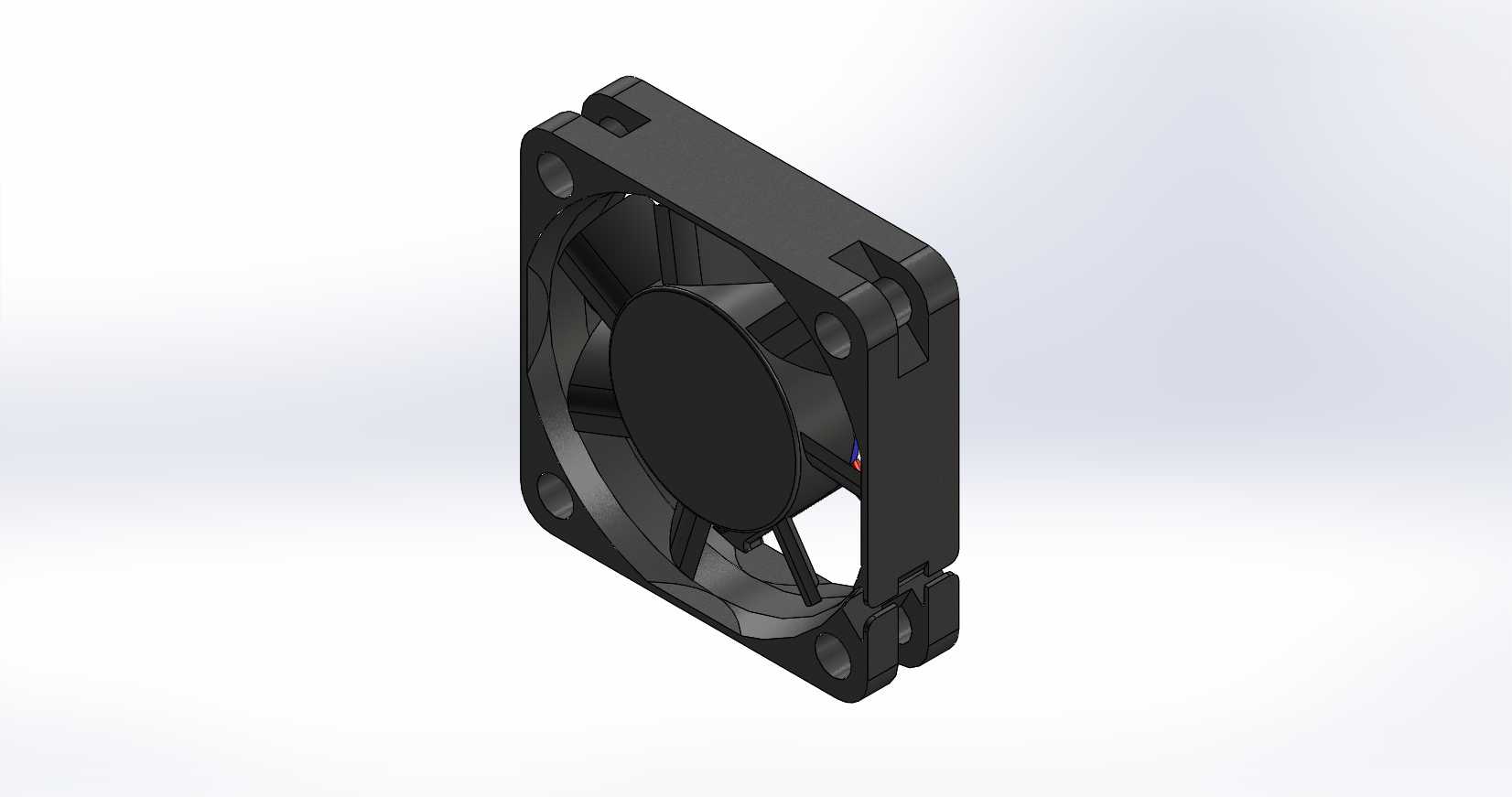

在设计思路上，这款产品充分考虑了小尺寸场景下的装配可靠性与使用便利性：外框采用一体化的方形注塑结构，四个边角预留了标准的安装固定孔位，孔位位置、孔径都匹配行业通用的40mm风扇安装规范，不需要额外定制安装支架就可以直接替换同规格的现有产品；扇叶采用曲面扭角设计，在有限的扇叶直径下优化了叶片的入风、出风角度，减少扇叶旋转过程中的气流紊流，既能够提升有效送风量，也能降低气流切割产生的运行噪音；外框边角做了圆弧过渡处理，避免装配过程中锐边划伤操作人员或设备内部的线材，同时框体的加强筋结构从安装孔位延伸至扇叶外圈的防护结构，在不增加整体厚度的前提下提升了外框的结构强度，避免安装锁紧时外力导致框体变形蹭到扇叶，影响风扇正常运转。

从安装边界来看，这款风扇的外形尺寸严格控制在40×40×10mm的规格范围内，整体厚度仅10mm，能够适配内部空间极度紧凑的超薄型设备，安装孔的中心距、沉孔深度都经过精准校核，既可以通过螺丝直接锁固在设备的散热风道壳体上，也可以配套减震胶钉实现免工具快装，同时降低风扇运行时的振动传递；扇叶的外圈与外框内壁预留了均匀的转动间隙，既避免扇叶转动过程中出现擦碰，也尽可能减少间隙处的气流漏损，提升送风效率；风扇的出线位置设置在框体的侧边凹槽内，装配时线材可以顺着框体边缘走线，不会额外占用风道空间，也避免线材被扇叶卷入引发故障。
