TO-220封装78系列线性稳压器三维建模

本次建模的78系列线性稳压器，是电子电路领域应用极为广泛的固定式三端稳压器件，覆盖消费电子、工业控制、车载电子、仪器仪表等多个行业场景，小到桌面充电器、家用路由器的供电回路，大到工业控制柜的辅助电源模块、小型机电设备的板载供电单元，都能见到该系列器件的身影，核心作用是将波动范围较大的输入直流电压，转换为稳定的固定值直流电压输出，为后级的主控芯片、传感模块、信号电路提供干净、稳定的供电基准，避免因输入电压波动、负载跳变导致的电路工作异常、器件烧毁等问题。

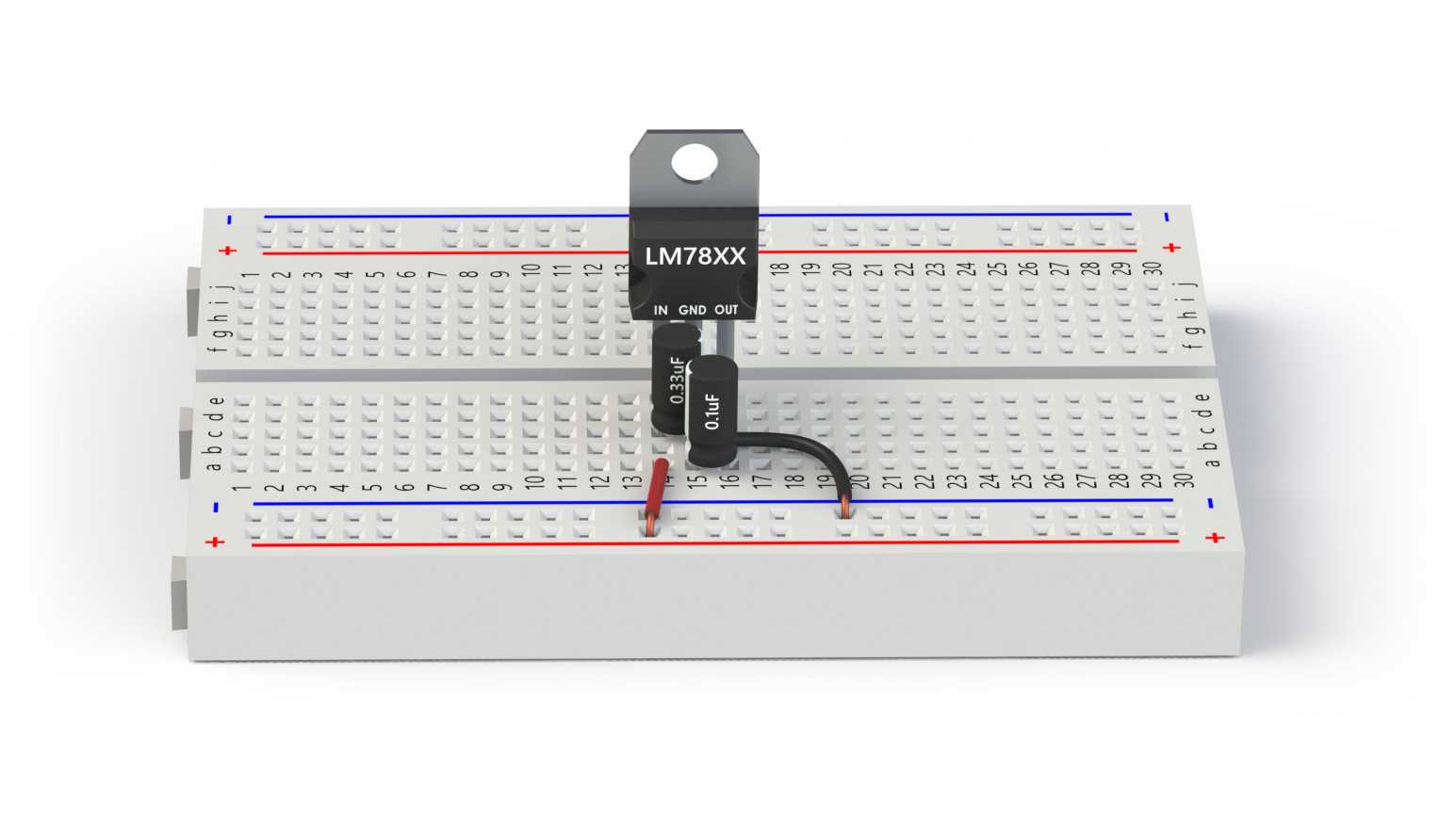

从产品功能特性来看，该系列不同型号对应不同的固定输出电压，可满足5V、6V、8V、9V、12V、18V、24V等多种常见电路供电需求，器件自带过流保护、过热关断、安全工作区补偿的内置保护机制，外围仅需搭配输入输出滤波电容即可完成稳压电路搭建，无需复杂的外围参数计算，极大降低了电源电路的设计门槛。

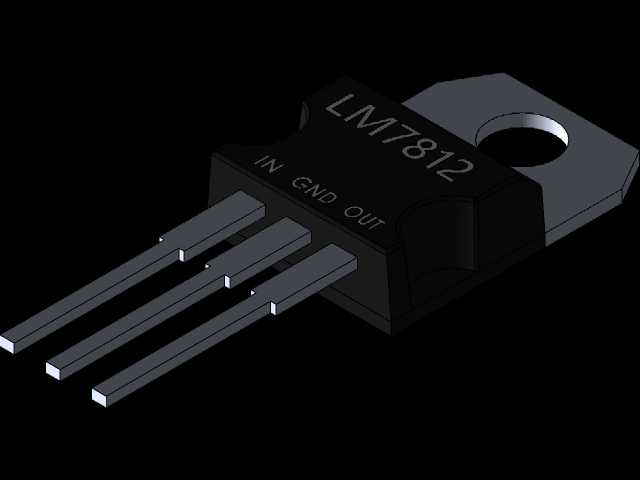

建模过程完全围绕器件实际使用需求展开，首先还原了TO-220直插封装的经典结构：主体为黑色塑封本体，表面丝印清晰标注各型号的型号标识与引脚定义，三个直插引脚严格按照行业通用引脚排布设计，从左至右依次为输入端、接地端、输出端，引脚的截面尺寸、引脚间距完全匹配通用PCB设计的孔位标准，可直接导入PCB装配仿真环节验证焊接适配性；塑封本体上方延伸出带安装圆孔的金属散热片，散热片的厚度、安装孔孔径、孔位到塑封本体的距离均严格参照实物尺寸设计，可匹配市面上通用的TO-220绝缘垫片、散热固定螺丝，方便工程师在结构设计阶段验证散热片装配空间、安装干涉问题。

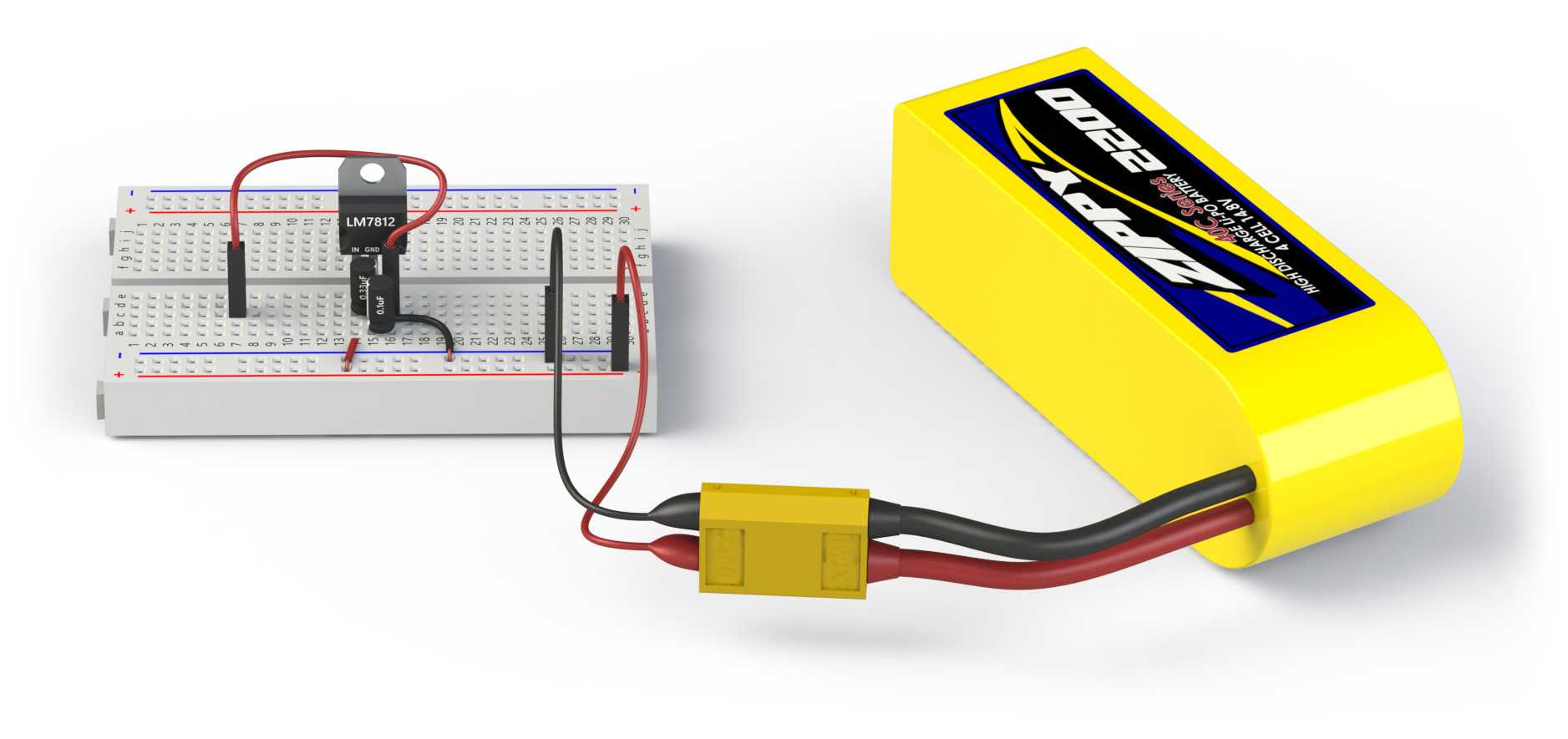

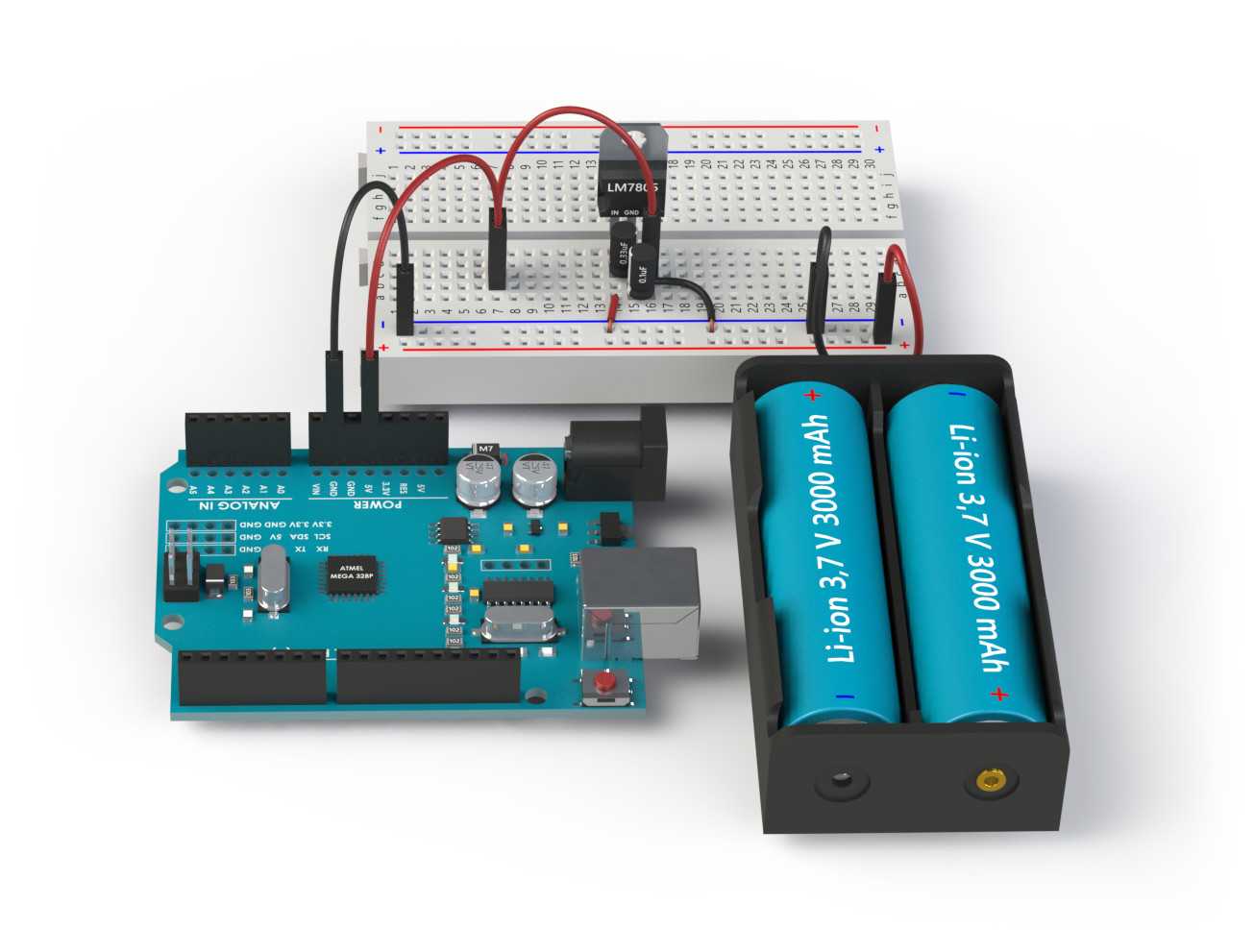

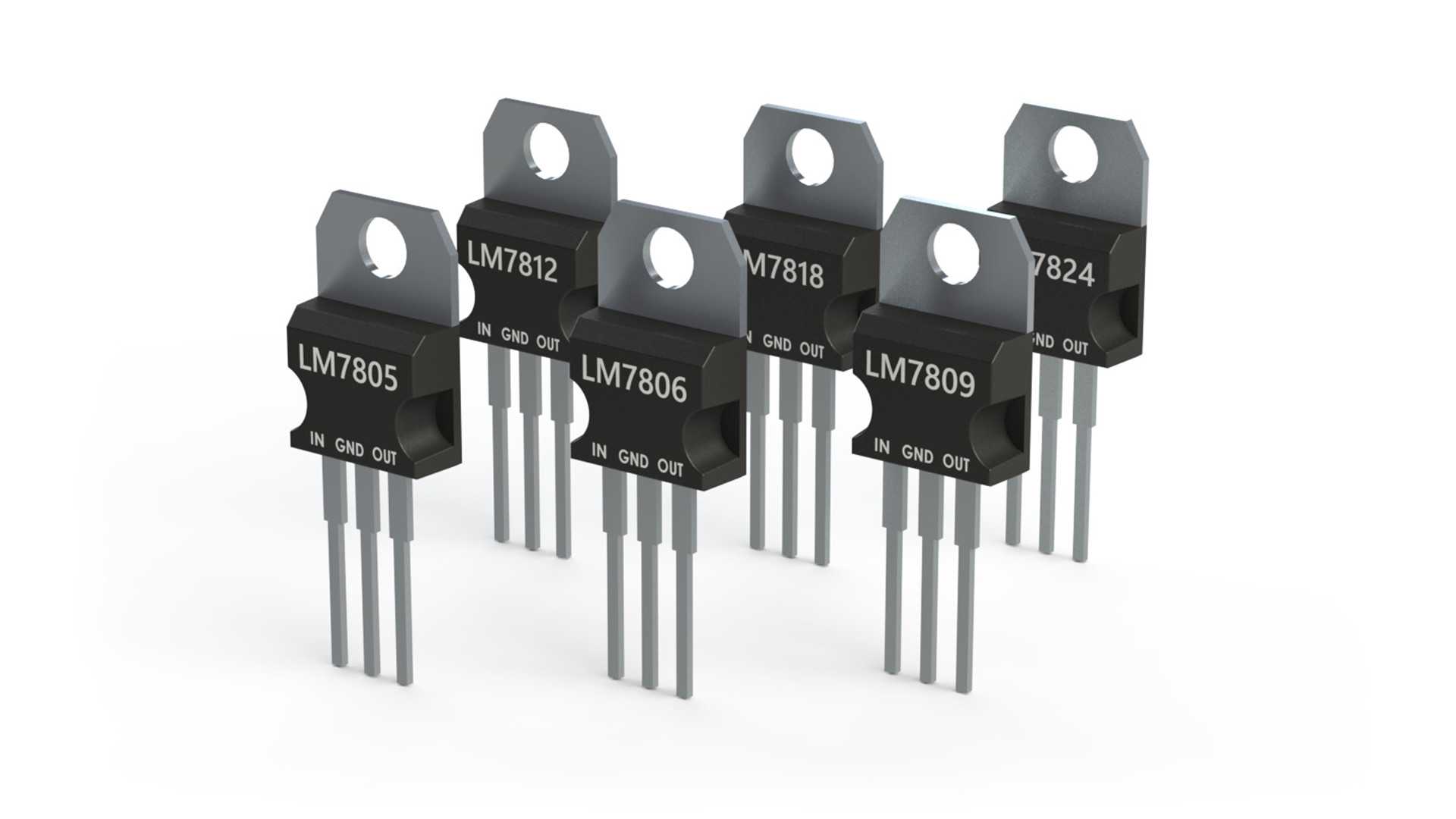

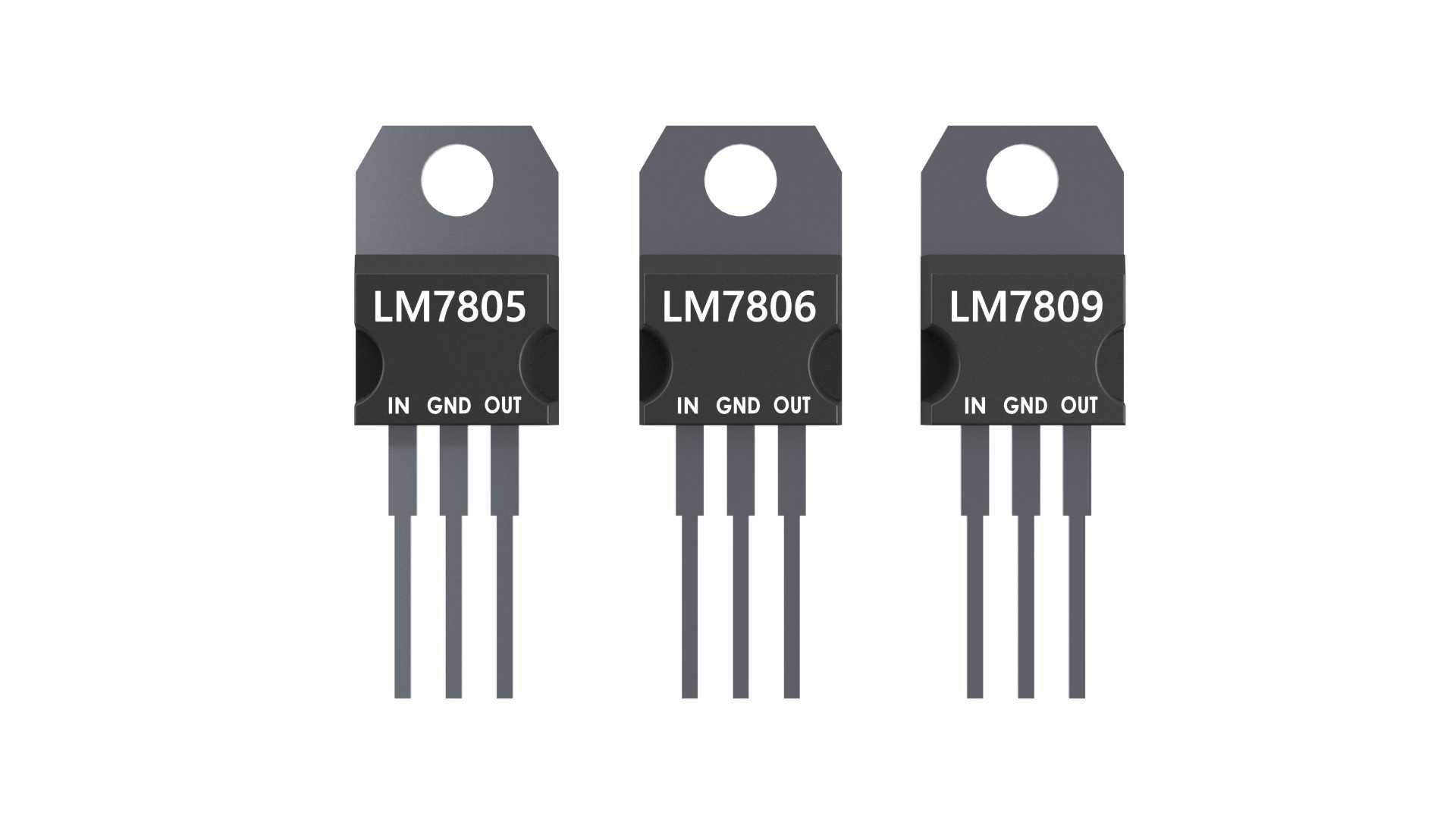

在安装边界的设计还原上，建模充分考虑了器件在实际PCB板上的安装空间要求：引脚伸出塑封本体的长度兼顾波峰焊、手工焊接的吃锡需求，散热片与塑封本体的高度差预留了绝缘粒子的安装空间，器件整体的宽度、高度尺寸严格控制在实物公差范围内，可直接用于整机结构的空间干涉检查，帮助工程师在设计阶段提前规避器件与外壳、相邻元器件、走线的位置冲突，减少打样阶段的改模、改板成本。模型同时还原了同系列不同型号的外观差异，可直接用于电路原理演示、产品装配爆炸图制作、教学课件演示等多个场景，帮助电子设计、结构设计从业者更直观地完成方案验证与展示。
