摩托车车灯反射器模具核心腔结构设计

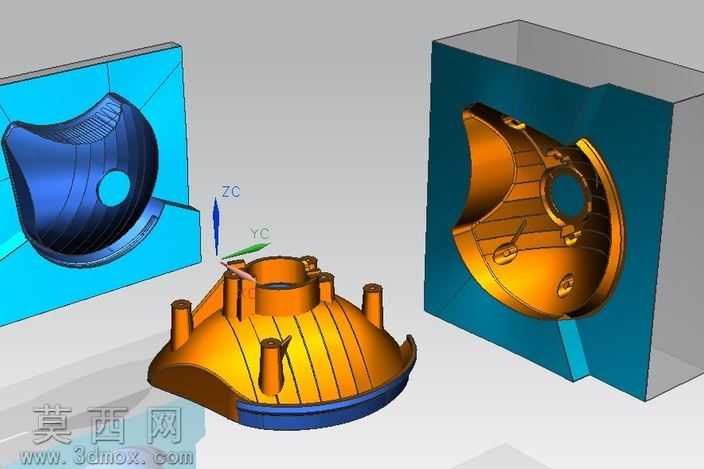

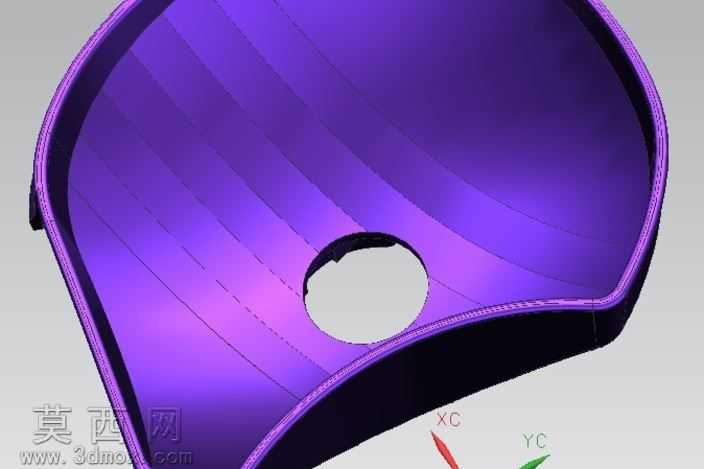

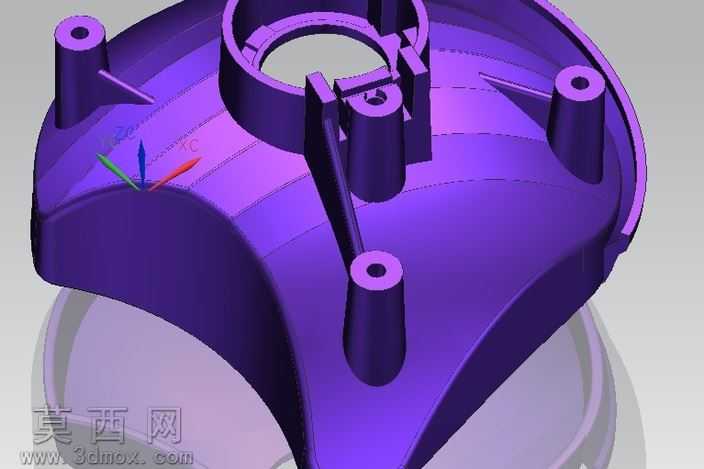

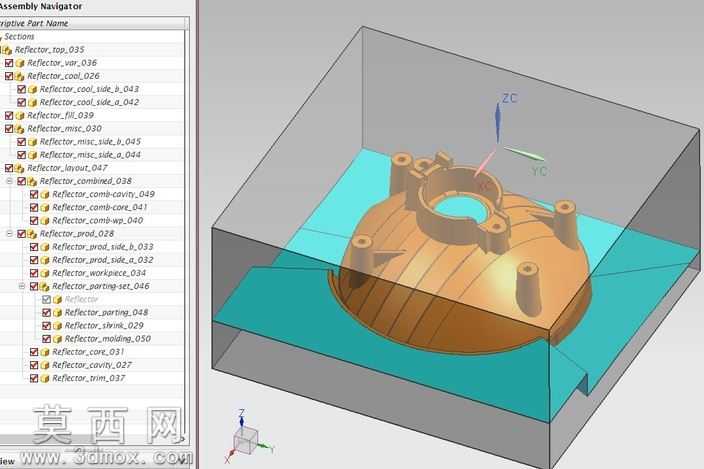

本作品为摩托车车灯反射器的模具核心腔参数化设计方案，采用三维建模软件完成全流程结构搭建，依托NX模具向导模块实现型腔与型芯的精准提取，整体建模过程遵循注塑模具设计的标准化流程，从产品件的基础特征梳理出发，先完成摩托车车灯反射器本体的曲面构建，针对反射器内表面的多段弧形反光曲面，采用网格曲面拟合、曲率连续校验的方式保证曲面光顺度，避免后续注塑成型时出现表面流痕、反光度不均的问题。在分模设计阶段，通过模具向导的自动分模功能结合手动补孔、分型面优化调整，精准划分出型腔侧与型芯侧的成型区域，其中型腔部分对应反射器的外表面光滑弧面，采用整体式型腔结构保证成型面的完整性，型芯部分对应反射器的内侧安装结构与反光曲面基底，设计了多组定位柱与加强筋的成型特征，同时在型芯与型腔的贴合面处设置了精准的定位止口，避免合模时出现错位飞边。材质渲染阶段，针对模具金属部件采用淬硬模具钢的材质表现，赋予金属哑光磨砂质感与边缘倒角的高光反射效果，产品反射器部分采用耐高温光学级塑料材质，设置半透明橙黄色材质属性，还原PC材质注塑后的通透质感与表面光泽度，两侧的模架板采用蓝色标准模架材质配色，清晰区分模具的不同功能部件。结构设计上充分考虑注塑成型的工艺需求，在型芯周边设置了均匀分布的排气槽预留位置，对应反射器的厚壁区域设计了冷却水道的走水路径，保证注塑过程中型芯与型腔的温度均匀，减少产品件的翘曲变形，整套模型采用全参数化建模逻辑，所有特征尺寸均关联参数表，可根据不同型号的摩托车车灯反射器尺寸快速调整参数，生成适配的模具核心腔结构，大幅提升同类型产品的模具设计效率，分型面的设计经过拔模角度校验，所有成型面的拔模角度均满足注塑脱模要求，避免出现脱模拉伤的问题，同时在型芯的安装柱位置设计了专用的顶杆顶出位置，保证顶出过程中产品受力均匀，不会出现顶白、变形等成型缺陷。
