手持通讯终端外壳注塑成型模具设计

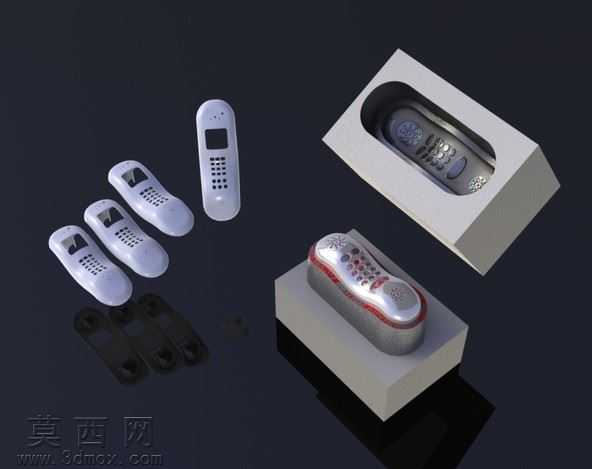

本作品为手持通讯终端外壳的注塑成型模具三维设计，建模阶段依托三维参数化设计软件完成全流程构建，首先针对手持通讯终端的产品外观进行逆向还原与正向优化，结合手持握持的人体工学特征，将外壳曲面做连续顺滑处理，保证分型线位置贴合产品外观的自然分界，避免后续成型后出现影响外观的夹线痕迹。建模过程中首先完成产品本体的曲面构建，对外壳的按键开孔、听筒凹槽、侧边弧度等细节特征做精确还原，保证壁厚均匀控制在1.2-1.5mm区间，避免注塑过程中出现缩痕、缺胶等成型缺陷。在模具结构设计层面，采用一模两腔的型腔布局，平衡两腔的流道长度与浇口尺寸，浇口选择潜伏式点浇口，设置在产品外壳的内侧面，成型后浇口可自动脱落，不会在产品外观面留下浇口痕迹。模具的分型面设计沿产品最大轮廓线做延伸贴合，保证合模时型腔与型芯的贴合精度，避免出现飞边问题。冷却系统采用随形水路设计，沿型芯与型腔的轮廓排布循环水路，水路直径设置为8mm，水路间距控制在15-20mm，保证模具成型过程中温度均匀分布，缩短产品冷却周期，提升成型效率。顶出系统采用顶针+推块组合的顶出方式，针对产品外壳的薄壁特征，在外壳的加强筋位置、边缘位置均匀布置顶针，同时在产品内部的平面区域设置矩形推块，增大顶出接触面积，避免顶出过程中产品出现顶白、变形等问题。渲染阶段对不同部件赋予差异化材质，模具的模架部分赋予45号钢的磨砂金属材质，型腔型芯部分赋予抛光模具钢的高反光金属材质，产品外壳部分分别赋予哑光白色塑料、银红渐变高光塑料材质，包装内衬赋予灰色纸质哑光材质，通过三点布光的方式打光，突出产品与模具的结构细节，清晰展示模具开模状态下的产品取出方式，以及多腔排布下的产品成型效果，完整呈现从模具结构到成品外壳的设计逻辑，充分考虑注塑生产中的实际工艺需求，保证模具结构具备实际生产的可行性，适配常规卧式注塑机的安装尺寸，能够直接用于实际注塑生产的参考设计。
