30毫米立式带座外球面轴承三维建模作品

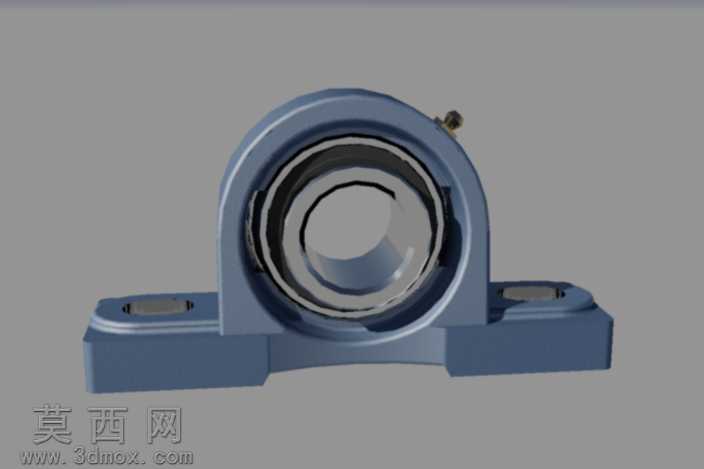

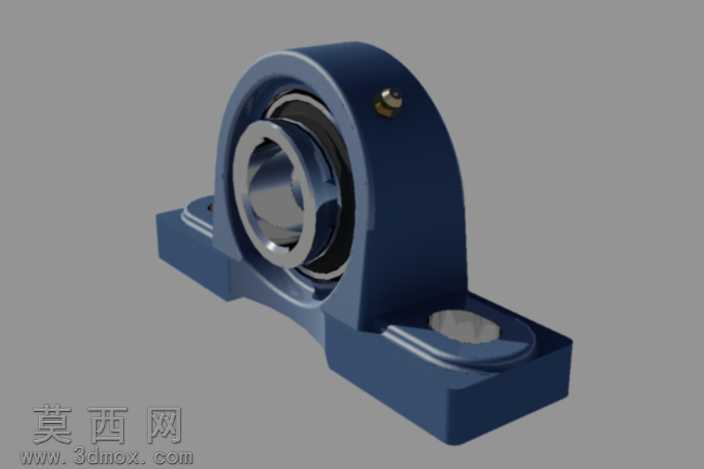

本作品为适配30毫米轴径的立式带座外球面轴承三维模型，建模过程严格遵循机械设计标准规范，首先通过草图绘制完成轴承座底座的安装孔定位、承托弧面轮廓以及轴承外圈的配合基准线，采用拉伸、切除、圆角等基础特征命令构建主体结构，针对轴承内部的滚动体、保持架、密封结构采用旋转阵列、布尔运算等操作完成细节还原，确保各部件的装配间隙符合实际公差要求。材质渲染阶段，为铸钢材质的轴承座主体赋予哑光深灰金属材质，添加细微的铸造纹理质感以还原真实铸件的表面肌理，为轴承内圈、滚动体赋予高抛光铬钢材质，调整反射参数模拟金属表面的高光与环境反射效果，为顶部的注油嘴、锁紧螺丝赋予发黑处理的金属材质，区分不同部件的表面处理工艺差异。结构设计上，该带座轴承采用立式菱形安装底座，设置两个对称的安装通孔用于设备机架的螺栓固定，轴承座的承托弧面与外球面轴承外圈采用球面配合结构，可实现一定角度的自动调心功能，能够补偿安装过程中产生的轴系同轴度误差，轴承内部的密封结构采用双唇式橡胶密封设计，可有效阻挡外界粉尘、水汽进入轴承滚道，同时防止内部润滑脂泄漏，适配工业传动、汽车底盘等多场景的使用需求。建模过程中对所有配合面进行了干涉检查，确保轴承内圈可顺畅转动、各部件装配无错位，模型的尺寸参数完全对应30毫米轴径的通用带座轴承规格，可直接用于机械装配仿真、设备结构展示、工程教学演示等场景，渲染阶段采用三点布光方式，主光源模拟工业车间的顶光效果，辅助光源补充暗部细节，环境光添加微弱的冷色调反射，最终呈现出兼具结构准确性与视觉真实感的三维模型效果，清晰展现带座轴承的整体构造与各部件的连接关系。
