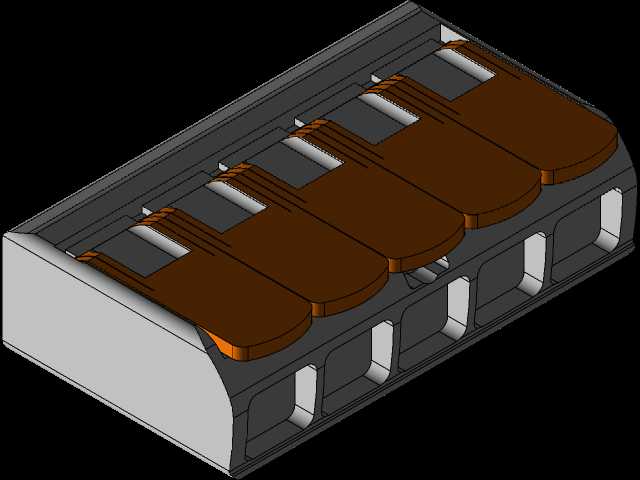

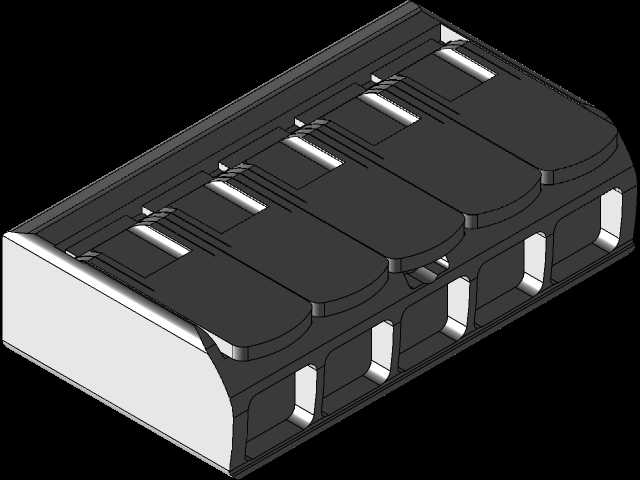

Wago221-615五导线接线端子结构设计

这款五导线接线连接件，主要面向民用配电、工业控制柜内部布线、小型机电设备接线、家装线路改造、照明系统接线等多场景的导线接驳需求，能够替代传统缠绕搪锡、螺丝压接的接线方式，大幅降低现场接线的操作门槛，同时提升线路连接的长期可靠性，避免导线松脱、接触电阻过大引发的线路发热、打火等安全隐患。在实际使用场景中，该款连接件可同时接入五根不同线径的导线，适配10美规线规的软硬导线，无论是单股硬铜线还是多股软铜线，都可以通过操作件实现快速压接，无需额外准备压接工具，现场施工人员仅需拨开操作拨杆，插入剥好绝缘层的导线端头，再将拨杆复位即可完成接线，单人单点位接线耗时不超过十秒，相比传统接线方式效率提升三倍以上。从产品功能特性来看，该连接件采用透明壳体设计，施工和后期运维过程中可以直接观察内部导线的插入深度，确认导线是否完全插接到压接位，避免虚接问题；内部导电件采用高弹性铜材制作，表面做镀锡防氧化处理，长期使用不会出现氧化锈蚀导致的接触不良问题，压接结构自带恒力补偿特性，即使导线因为温度变化出现热胀冷缩，或是长期使用产生轻微蠕变，压接力也能保持稳定，不会出现松脱。在设计思路上，这款产品充分考虑了密集布线场景的安装需求，整体采用紧凑型排布结构，五个接线位沿壳体长度方向等距排列，相邻接线位之间设置绝缘隔离筋，避免不同导线之间的误接触，壳体采用阻燃绝缘工程塑料制作，能够耐受高温环境，满足电气安全的阻燃等级要求；操作拨杆采用圆弧曲面造型，表面做防滑纹理处理，操作时受力均匀，不会出现打滑硌手的问题，拨杆的开合角度经过反复优化，既保证拨杆打开时导线插入口有足够的空间方便导线插入，又避免拨杆开度过大占用过多相邻安装空间。从外形尺寸与安装边界来看，该款连接件整体为长条型结构，壳体宽度控制在极小范围内，能够适配狭小的接线盒、线槽内部安装空间，壳体底部带有适配导轨安装的卡扣结构，既可以直接并排摆放在接线盒内，也可以卡装在标准电气导轨上，排布整齐方便后期运维；每个接线位的导线插入口做倒角导向设计，即使是多股软线也能顺利插入，不会出现线芯散丝无法插入的问题，壳体的外部轮廓做圆角处理，安装过程中不会划伤施工人员的手部，也不会划破导线的绝缘层。
