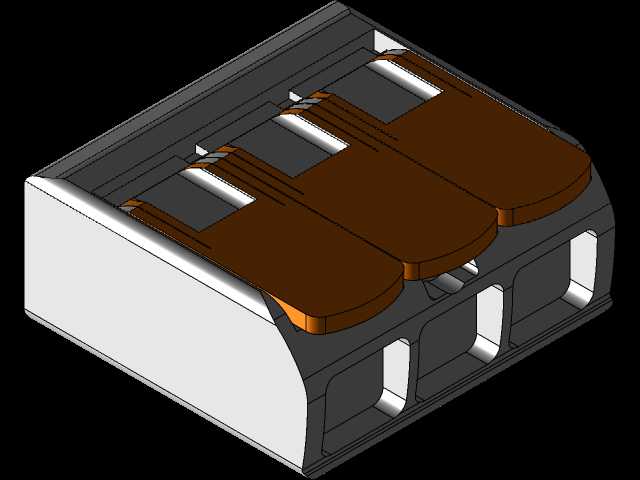

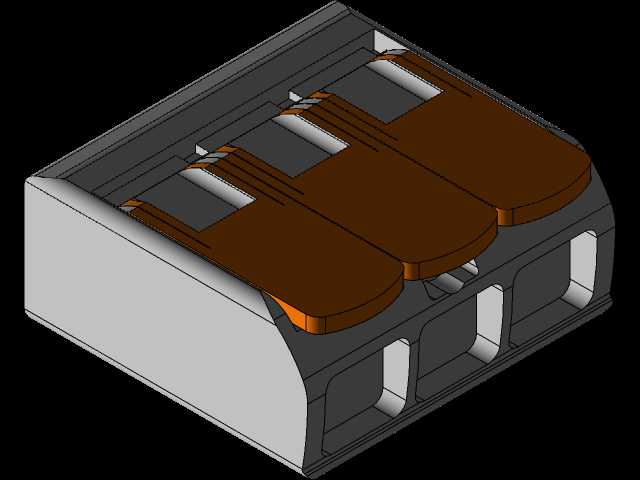

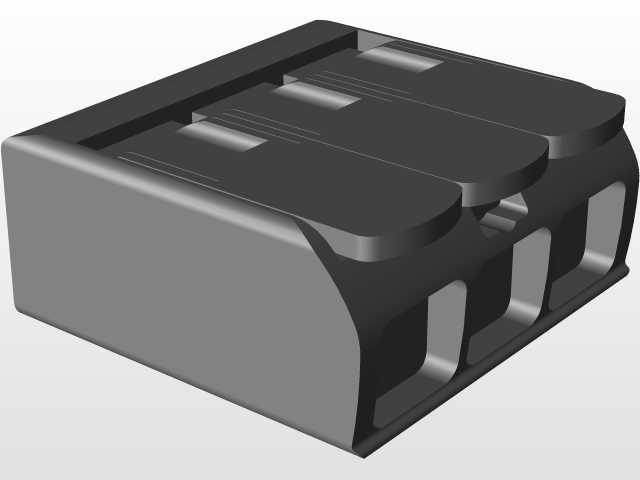

Wago221-413三线杠杆接线端子结构设计

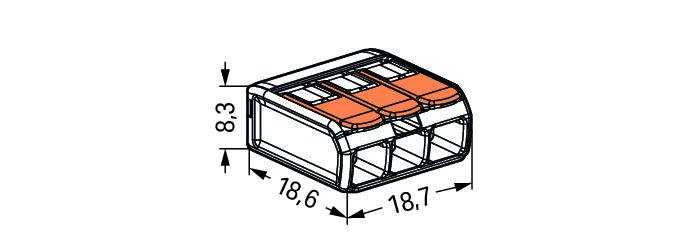

这款三线杠杆式接线连接件，主要面向低压电气布线场景设计，广泛应用于家装配电、工业控制柜内部接线、照明系统线路驳接、小型机电设备的导线连接环节，能够替代传统缠绕搪锡、螺丝压接的接线方式，大幅降低现场接线的操作门槛与工时消耗。产品采用三通道独立接线结构，每个接线位对应独立的操作杠杆，无需额外工具即可完成单股、多股软硬导线的快速驳接，单通道可适配不同线径的铜芯导线，接线时仅需向上扳起对应位置的操作杠杆，将剥好绝缘层的导线插入接线孔到底部，再将杠杆压回原位即可完成可靠压接，操作过程无需拧动螺丝，也不会出现螺丝滑牙、压接力不足导致的导线松脱问题。从设计思路来看，外壳采用耐温阻燃的绝缘工程塑料材质，整体做了圆角过渡处理，避免安装过程中划伤操作人员手部，内部导电部件采用高弹性铜合金材质，表面做镀锡防氧化处理，既保证足够的接触压力降低接触电阻，也能长期抵御潮湿、盐雾环境带来的锈蚀问题，避免长期使用后出现接触不良发热的隐患。外形方面整体为紧凑型长方体结构，三个接线位沿长度方向并排排布，每个接线位的底部都设置了对应的导线插入孔，侧面无突出结构，可紧密并排安装在狭小的接线盒或者导轨槽内，安装边界预留了足够的操作空间，扳动杠杆时不会和相邻安装的其他部件产生干涉，整体厚度适配常规接线盒的内部深度，无需额外扩大安装开孔尺寸。每个压接单元内部都设置了自锁结构，当杠杆压下后会自动锁止压接位置，即使受到线路拉扯、震动冲击也不会意外松脱，相比传统接线方式，其接触压力长期保持稳定，可承受大电流通过时的温升考验，同时绝缘外壳将带电部件完全封闭，避免接线后裸露导体带来的触电风险，也能防止灰尘、杂物进入接线内部造成短路隐患。在实际布线作业中，这类连接件可大幅提升接线效率，尤其是在多回路并行布线的场景下，无需逐个拧动螺丝紧固，单根导线的接线时间可缩短至数秒，同时统一的压接力也避免了人工拧螺丝时力度不均导致的接触不良问题，不管是专业电工还是普通用户都能完成可靠的接线操作，后期线路检修改线时也仅需扳起杠杆即可拔出导线，可反复多次使用不会损坏，适配临时线路接驳、永久线路固定等多种使用场景。
