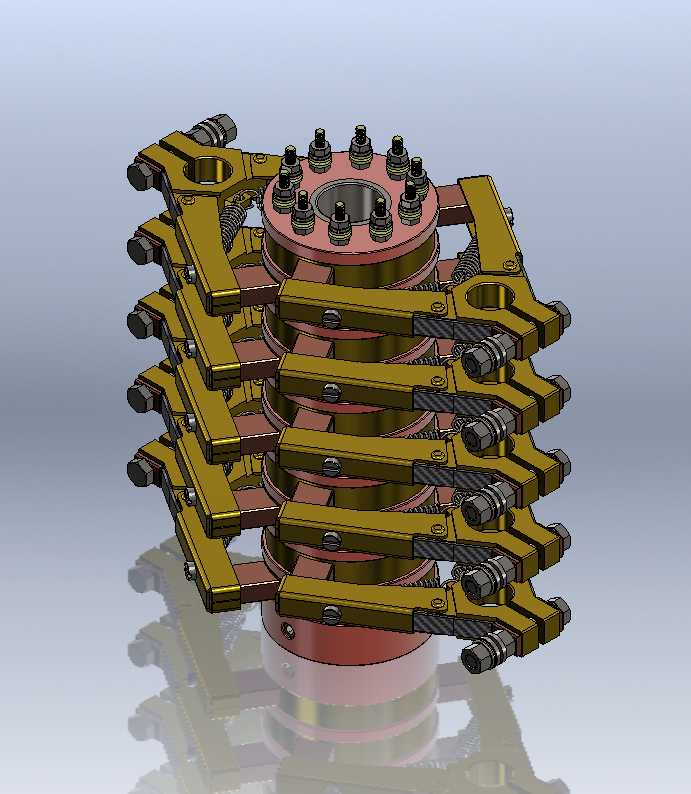

十轨外置式埃斯科瓦斯集电环结构

该结构为多环道外置式集流导电部件，主要应用于需要在固定端与旋转端之间持续传输动力电流与控制信号的旋转类工业设备场景，常见于起重设备、旋转工作台、风力发电机组、大型游乐设施、绕线式电机以及需要连续回转作业的自动化生产线工位，解决旋转工况下导线无法随轴持续扭转的输电痛点，避免线缆缠绕断裂的故障风险。整套部件采用层叠式同轴布局，沿中心转轴轴向依次排布十道独立导电环道，每道环道对应一组独立的外置刷臂组件，各环道之间设置绝缘隔层实现电气隔离，可同时传输多路不同电压等级的动力电源与控制信号，满足多回路旋转输电的使用需求。每一组刷臂组件采用杠杆式压紧结构，刷臂通过销轴铰接在支撑基座上，内置的压紧弹簧可提供稳定的径向压力，让前端的碳刷与导电环外圆面保持恒定接触压力，既可以抵消旋转过程中导电环的径向跳动带来的接触间隙，也能在碳刷出现正常磨损时自动补偿行程，保证接触电阻稳定，避免出现打火、接触不良的问题。刷臂末端设置有快拆式碳刷固定结构，无需拆解整套集电环即可快速更换磨损的碳刷，大幅降低现场维护的作业难度与停机时间。设计过程中充分考虑了安装适配性，中心设置标准通孔可直接套装在设备的旋转主轴上，底部的支撑法兰预留了均匀分布的安装螺孔，可与设备的固定机架直接对接，整体径向安装边界控制在适配常规中小型旋转设备的尺寸范围内，轴向层叠结构紧凑，不会占用过多的轴段安装空间，适配不同轴径的安装需求时仅需调整中心衬套尺寸即可完成适配。所有导电环采用高导电耐磨铜合金材质加工，表面做抛光处理降低摩擦系数，刷架部分采用高强度合金结构制作，兼顾结构强度与绝缘性能，可在持续旋转的工况下长期稳定工作，适应多粉尘、一定湿度的工业车间环境，有效降低输电过程中的电能损耗与机械磨损，延长整套部件的使用寿命。
