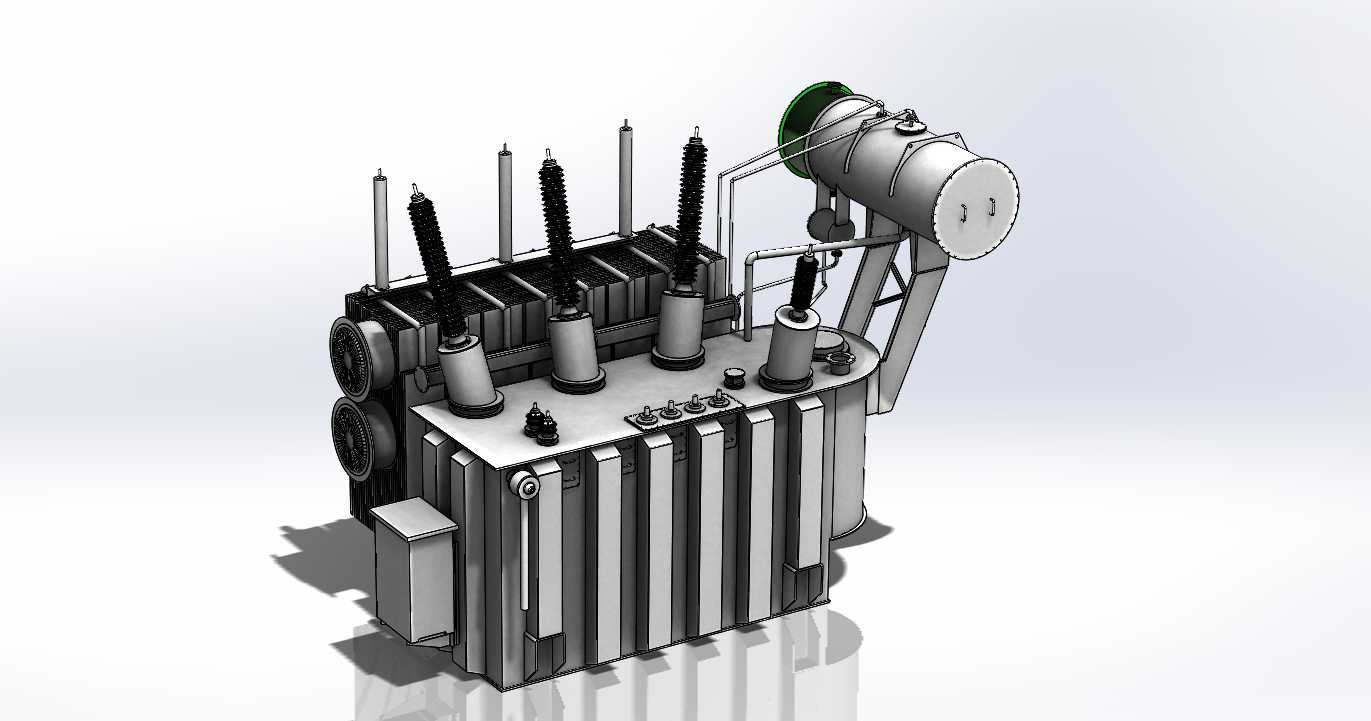

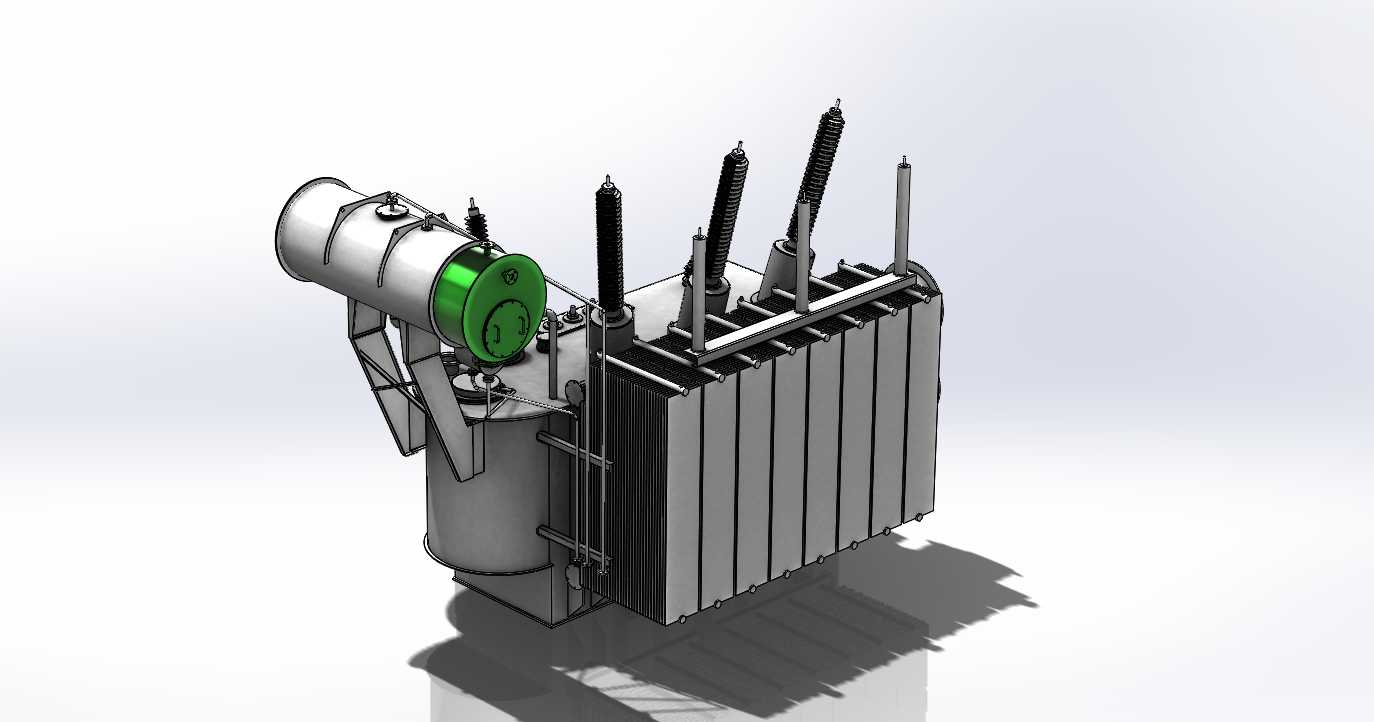

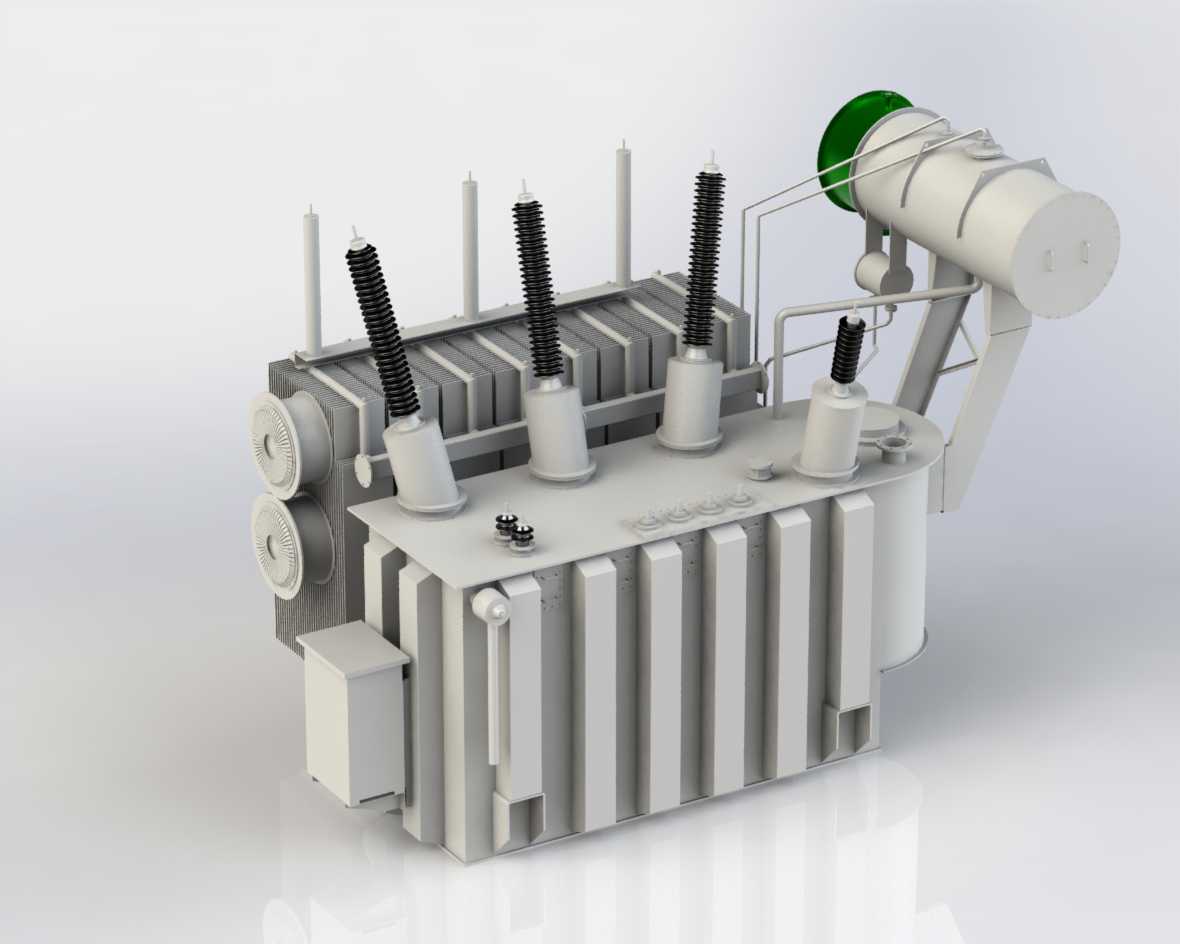

大型油浸式电力变压器40MVA结构设计

该模型还原的40MVA油浸式电力变压器，是区域输配电网络中的核心电压转换设备，主要应用于110kV及以下电压等级的城市变电站、工业园区供电枢纽、大型工矿企业自备电站等场景，承担着将高压输电线路的电能降压至适配配电网络电压等级、实现电能稳定传输分配的核心作用，可覆盖数十万人口规模区域或大型重工业厂区的日常生产生活供电需求，是电网输配环节中不可或缺的关键电力装备。从设备实际功能来看，这款变压器通过电磁感应原理实现不同电压等级的电能转换，本体内部的铁芯与高低压绕组是核心能量转换部件，外部配套的组件分别承担不同功能：顶部错落布置的高低压绝缘套管，负责将绕组的引出线从油箱内部引至外部，同时实现带电引线与接地油箱的可靠绝缘，不同高度与直径的套管对应不同电压等级的接线端，满足高压侧、中压侧、低压侧的差异化绝缘要求；油箱侧上方布置的卧式储油柜，用于补偿变压器油因温度变化产生的体积胀缩，避免油箱内部出现负压或油位异常波动，同时减少变压器油与空气的接触面积，降低油质氧化受潮的概率，延长绝缘油的使用寿命；油箱侧壁排布的多组片状散热结构，通过自然油循环风冷的方式带走绕组与铁芯运行产生的热量，保障设备长期满负荷运行时的温升控制在绝缘材料允许范围内，避免过热导致的绝缘老化加速。从设计思路来看，这款模型严格遵循油浸式电力变压器的成熟工业设计逻辑，整体采用立式油箱布局，将核心的铁芯绕组组件封闭在充满变压器油的钢制油箱内部，既通过变压器油实现绕组间、绕组与铁芯间的绝缘防护，又利用油的对流特性将内部热量传导至外部散热结构；外部组件的排布充分考虑现场安装与运维的便利性，储油柜、套管、接线端子、放油阀门、接地端子等部件的位置均预留了足够的操作空间，运维人员可在不停电的情况下完成油位检测、温度巡检、外观排查等日常运维工作。在外形尺寸与安装边界方面，该款变压器整体为立式长方体主体加侧置储油柜的布局，安装时需预留对应长宽尺寸的混凝土基础平台，基础需满足设备总重量的承重要求，同时设备周边需预留不小于1.5米的运维操作通道，高压侧套管与周边带电体、接地构件的安全距离需符合对应电压等级的电力安全规范，顶部储油柜与套管的上方需避免布置遮挡物，保障散热与接线操作空间，设备接地端需可靠接入变电站接地网，满足防雷与运行安全要求。
