TRSP-3200干式变压器结构仿真设计

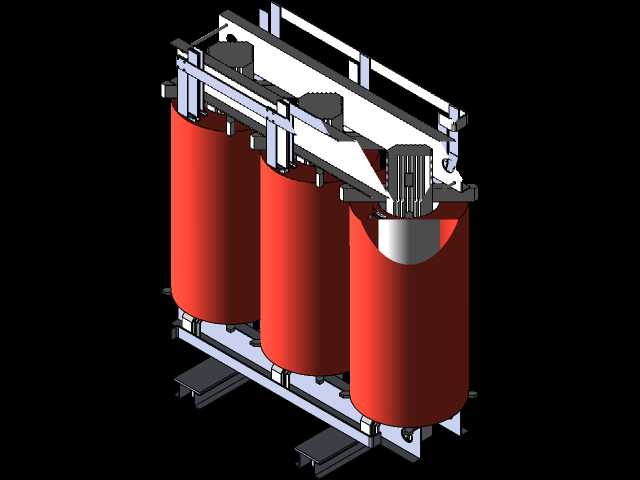

该模型还原的TRSP-3200干式变压器，主要应用于城市商业综合体、高层写字楼、轨道交通站点、数据中心机房、工业生产车间等对防火安全、供电稳定性要求较高的输配电场景，作为配电系统核心的电压转换设备，承担着将高压侧输入电压转换为低压侧适配电压，为末端用电设备提供稳定可靠电能供给的核心作用，相较于油浸式变压器，其无绝缘油介质的结构特性从根源上规避了燃油泄漏、爆燃起火的安全隐患，适配人员密集、消防管控等级高的室内配电场景。从产品功能特性来看，该设备采用三相三柱式的核心结构布局，三个红色环氧树脂浇注绕组呈直线等距排布在底部安装基座上，绕组采用环氧树脂真空浇注成型工艺，具备优异的绝缘性能与防潮防尘能力，可在相对湿度较高、粉尘浓度较大的复杂工况环境下长期稳定运行；顶部设置的夹件结构采用高强度型钢加工而成，通过上下对称的夹持结构将三个绕组与内部铁芯牢牢固定，可抵消设备运行过程中绕组产生的电动力，避免长期运行出现结构位移、绕组松动的问题；顶部配套的分接开关组件可在断电状态下调整绕组匝数比，实现输出电压的小幅微调，适配电网电压存在小幅波动的供电场景，保障末端用电设备的输入电压处于额定工作区间。从设计思路层面，该结构仿真完全遵循干式变压器的实际生产装配逻辑，首先确定三相绕组的中心排布间距，预留足够的电气安全间隙避免相间击穿，其次根据绕组与铁芯的总重量核算底部安装基座的承重参数，设计带安装孔位的底脚结构适配现场槽钢基础的安装固定需求，顶部的夹持结构兼顾结构强度与散热间隙预留，在保障夹紧力充足的前提下，尽可能减少对绕组表面散热气流的遮挡，提升设备自然对流散热的效率。在外形尺寸与安装边界层面，该模型严格按照TRSP-3200干式变压器的实际尺寸等比例还原，底部安装基座的长宽尺寸适配常规配电房的设备基础预留尺寸，底脚的安装孔位间距符合行业通用安装规范，设备整体高度满足室内配电房的层高净空要求，侧面预留的接线端子空间可满足高压进线、低压出线的铜排连接操作空间，设备周边预留的安全检修距离符合配电设备安装规范要求，可直接用于配电房布局规划、设备安装模拟、结构教学演示等场景。
