小型垂直轴风力涡轮发电样机结构设计

这款小型垂直轴风力涡轮机，是面向分布式离网供电场景开发的风能捕获转换装置，可广泛应用于户外监测站点供电、偏远散户家用补能、庭院景观照明供电、小型通讯基站备用电源等场景，相较于传统水平轴风力机，它无需对风装置，对紊流风场的适应性更强，在城市楼宇间、山地垭口等风向多变的区域也能稳定捕获风能，启动风速要求更低，运行过程中噪音更小，不会对周边人居环境造成声污染，同时结构更紧凑，日常维护难度远低于同功率水平轴机型。

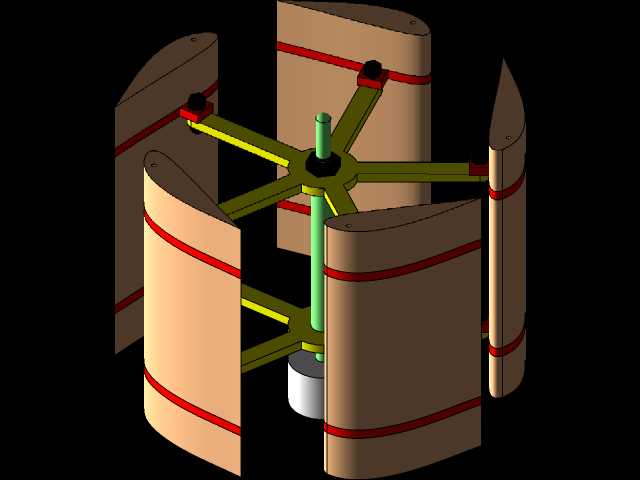

从功能特性来看，该装置采用多叶片垂直排布结构，叶片通过上下两层辐条式支架与中心转轴刚性连接，叶片曲面经过气动优化，无论气流从哪个水平方向吹来，都能在叶片两侧形成稳定压差驱动转子旋转，将风能转化为转轴的旋转机械能，转轴下端可直接连接小型发电模块输出电能，整套结构没有复杂的偏航传动部件，运行可靠性更高，在阵风、乱流工况下不会出现水平轴机型常见的过载失稳问题。

设计过程中，团队优先考虑了小型场景的安装适配性，将单支叶片长度设定为30cm，转子整体直径控制在31cm，整体结构紧凑，安装时仅需要预留直径不小于40cm的圆形安装空间，垂直方向预留不低于80cm的无遮挡高度即可，既可以通过底部法兰固定在地面水泥基座上，也可以通过配套抱箍固定在路灯杆、监控立杆等现有构筑物上，不需要额外搭建高大的支撑塔架，大幅降低了现场安装的成本与施工难度。叶片与支架的连接部位采用了嵌入式紧固结构，配合环向加强箍约束叶片形变，避免长期旋转过程中叶片出现松动、摆振问题，中心转轴采用分段式设计，上下端设置耐磨衬套降低旋转摩擦阻力，底部预留了标准的动力输出接口，可以直接匹配不同功率等级的低速永磁发电机，用户可以根据实际用电需求灵活选配发电模块，不需要对涡轮主体结构进行改动。

在细节设计上，叶片采用对称翼型曲面，兼顾了低风速启动性能与高转速下的气动效率，辐条支架采用等强度辐射排布，既保证了整体结构刚度，又尽可能降低了支架自身的风阻损耗，整套装置没有外露的传动部件，运行安全性更高，即使安装在人员活动频繁的区域，也不会出现外露旋转部件伤人的风险，非常适合贴近用户侧的分布式微能网场景使用。
