NACA0018翼型30cm垂直轴风力机缩尺叶片结构

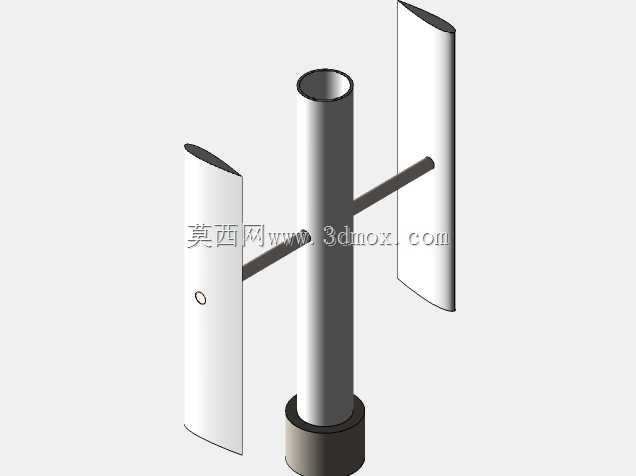

　　这款缩尺垂直轴风力机模型采用NACA0018翼型作为叶片截面基准，整体叶片展向长度设定为30cm，主要面向小型风能利用场景的原理验证、风洞试验以及教学演示用途。垂直轴风力机本身具备无需对风、结构重心低、运行噪音小的特点，在分布式微网供电、离网型户外监测设备供电、城市建筑附设风能收集场景中有着独特的应用优势，相比水平轴机型，它在紊流风场下的启动性能更稳定，对复杂风向的适应能力更强，不需要额外加装偏航调整机构，整体机械结构的维护成本更低。

　　从设计思路来看，叶片选用NACA0018对称翼型是经过多轮气动仿真验证的选择，18%的相对厚度能够在保证叶片结构刚度的前提下，兼顾低风速下的升阻比特性，对称翼型的应用让叶片在正反风向来流时都能产生稳定的切向驱动力，避免了非对称翼型在垂直轴回转过程中不同方位角下气动性能波动过大的问题。叶片与中心主轴之间采用横置支撑杆连接，支撑杆的安装位置经过力矩平衡计算，设定在叶片展向的气动中心位置，尽可能降低回转过程中叶片产生的附加弯矩，减少主轴的交变载荷，提升整体结构的疲劳寿命。中心主轴采用空心圆管结构，在保证抗扭、抗弯截面模量满足运行要求的同时，尽可能降低整体转动惯量，让机组在更低的启动风速下就能开始回转做功，主轴底部设置的阶梯式安装座，既可以作为回转支撑的定位基准，也能适配不同规格的支撑塔架安装接口，方便在不同试验台架或者实际安装场景中快速固定。

　　在外形尺寸与安装边界上，30cm的叶片展长属于典型的缩尺验证模型尺寸，整体回转直径控制在合理范围内，既可以满足高校风洞试验段的尺寸约束，也能在桌面级试验平台上完成气动性能、启动风速、输出扭矩等参数的实测。叶片的翼型轮廓严格按照NACA0018的坐标数据生成，前缘做了小半径钝化处理，避免模型制作过程中前缘锐边容易出现的加工变形，后缘保留了标准翼型的收敛角度，保证气流在叶片表面的附着特性与理论计算值保持一致。支撑杆与叶片、主轴的连接位置都设计了定位止口，装配时不需要额外调整角度就能保证叶片的安装攻角符合设计值，降低了模型装配的误差对试验结果的影响。

　　实际应用中，这类缩尺模型的测试数据可以为同翼型的全尺寸垂直轴风力机设计提供参考，通过缩尺模型的风洞试验，可以验证不同尖速比下的风能利用系数，优化叶片的安装攻角、支撑杆的截面形状以及主轴的转速匹配区间，避免全尺寸样机试制过程中出现气动性能不达标的问题。对于分布式小型风能设备的选型来说，垂直轴机型的结构特性让它可以安装在建筑屋顶、路灯杆顶部、野外监测杆塔等空间有限的位置，不需要预留水平轴机型所需的尾舵摆动空间，也不会因为风向频繁变化导致机组频繁偏航产生额外的机械磨损。这款模型的结构设计也充分考虑了快速拆装的需求，叶片与支撑杆之间、支撑杆与主轴之间都采用可拆分的连接结构，方便更换不同翼型、不同长度的叶片开展对比试验，也能在运输过程中拆分收纳，减少空间占用。

　　从结构强度的角度考量，叶片的壁厚设定兼顾了模型重量与结构刚度，在模拟额定风速的来流条件下，叶片的最大变形量控制在翼型弦长的1%以内，不会因为叶片变形导致翼型气动外形发生明显改变，影响测试结果的准确性。主轴的内径预留了走线空间，可以将发电模块的引线从主轴内部引出，避免回转过程中引线缠绕，这一设计细节也和实际商用垂直轴风力机的走线方式保持一致，让缩尺模型的结构验证更贴近实际工程应用场景。
