适配ArduinoUno开发板的磁吸式固定安装座

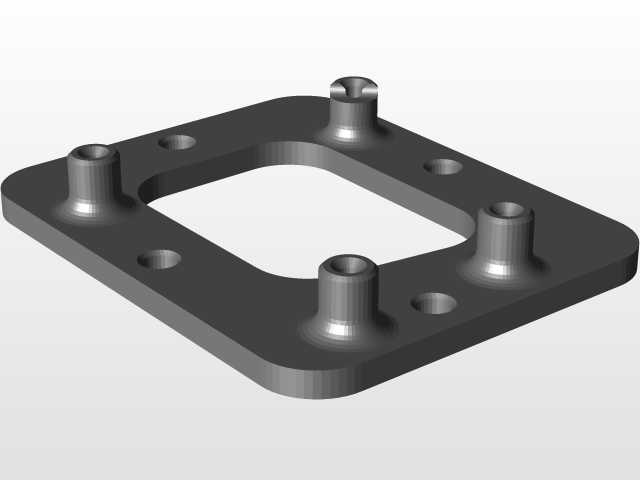

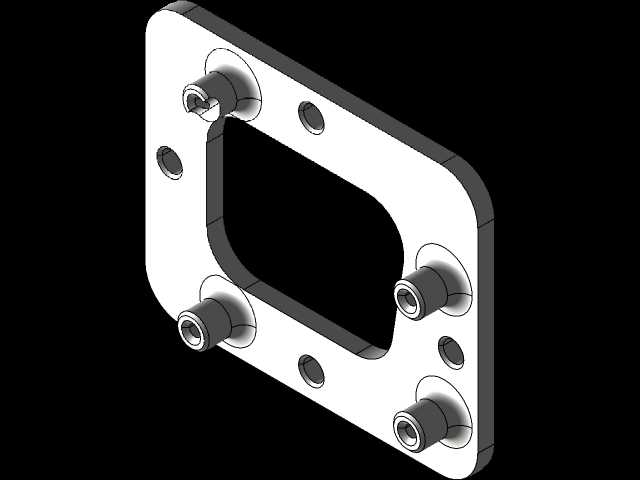

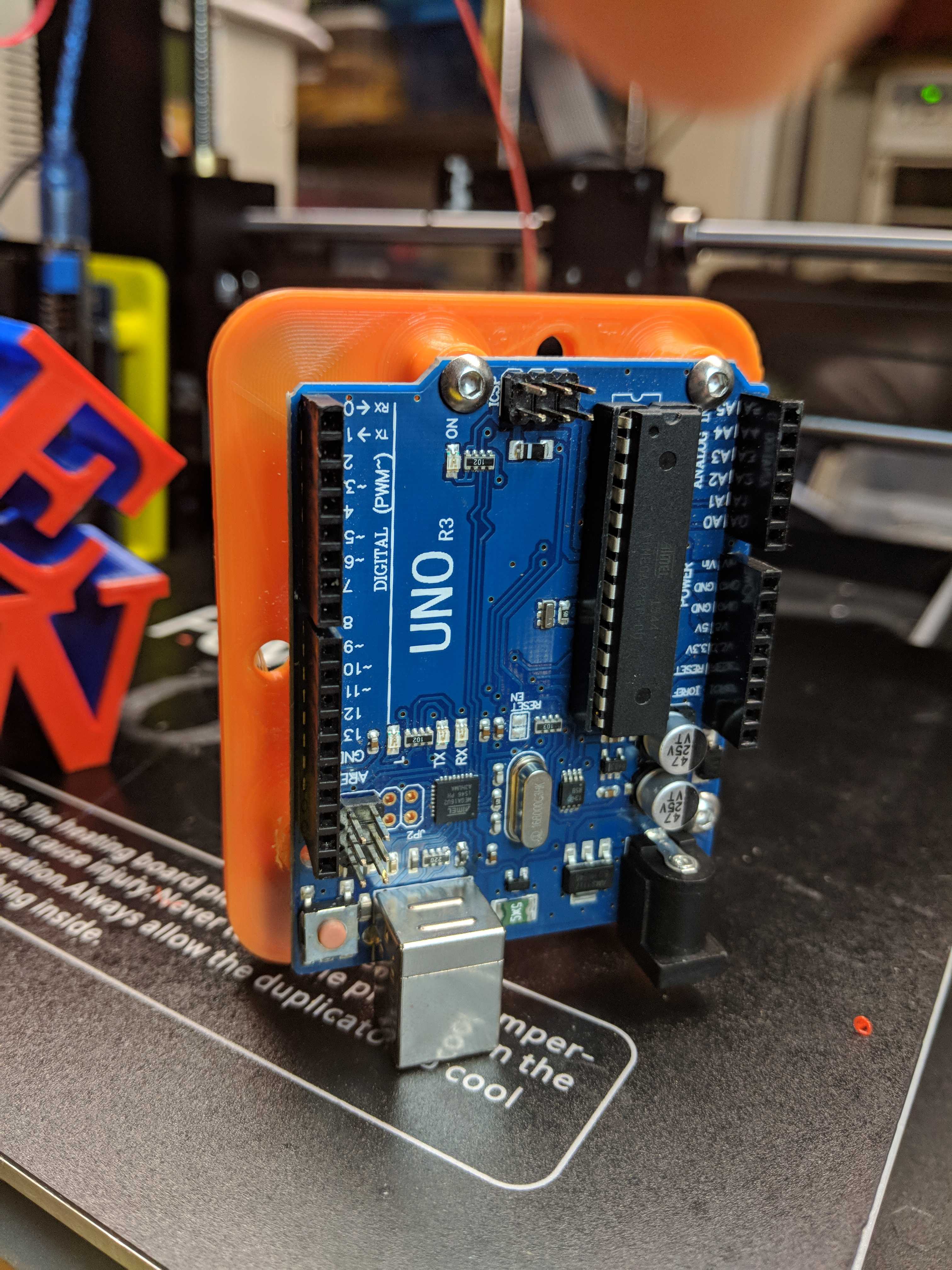

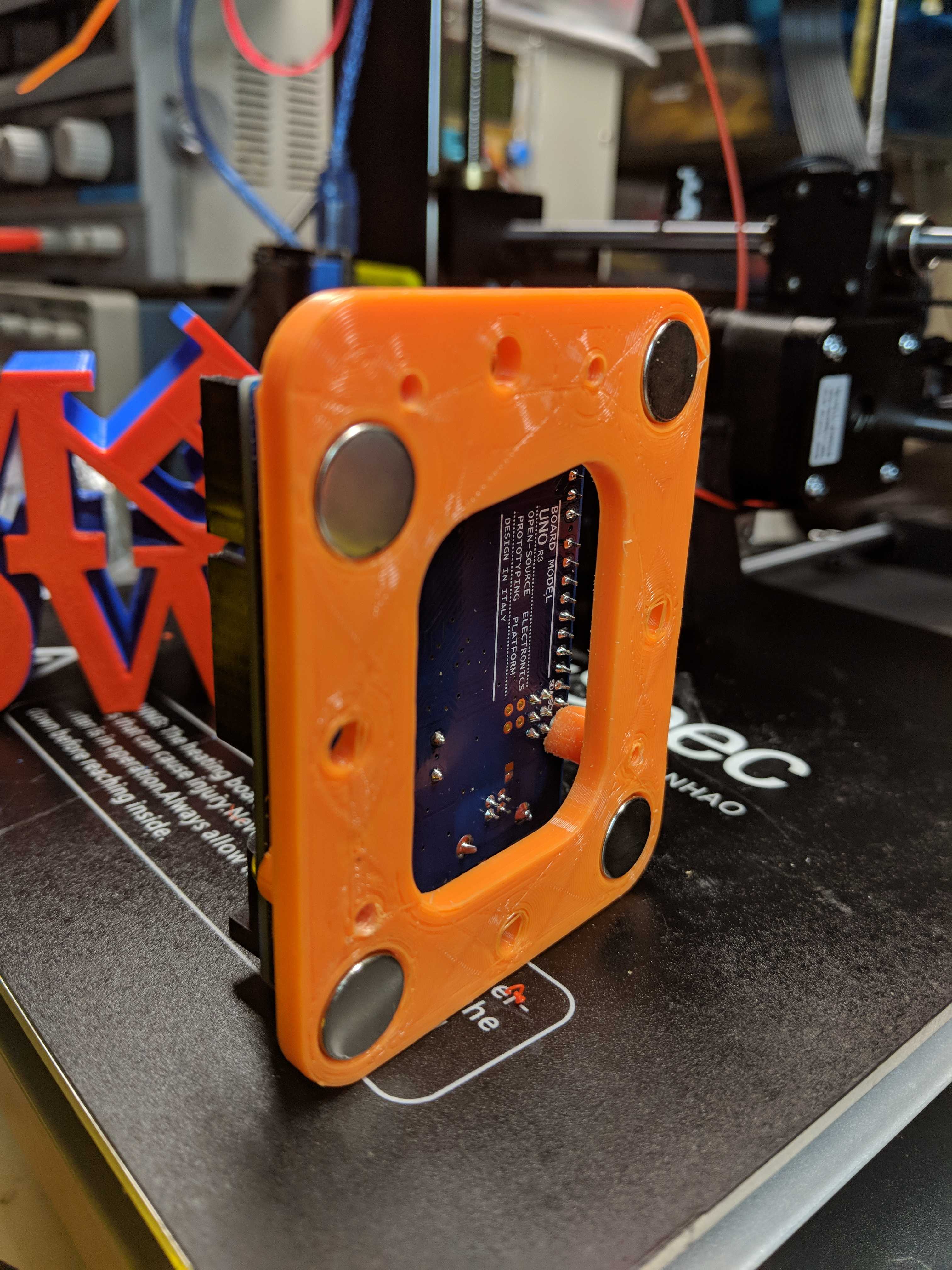

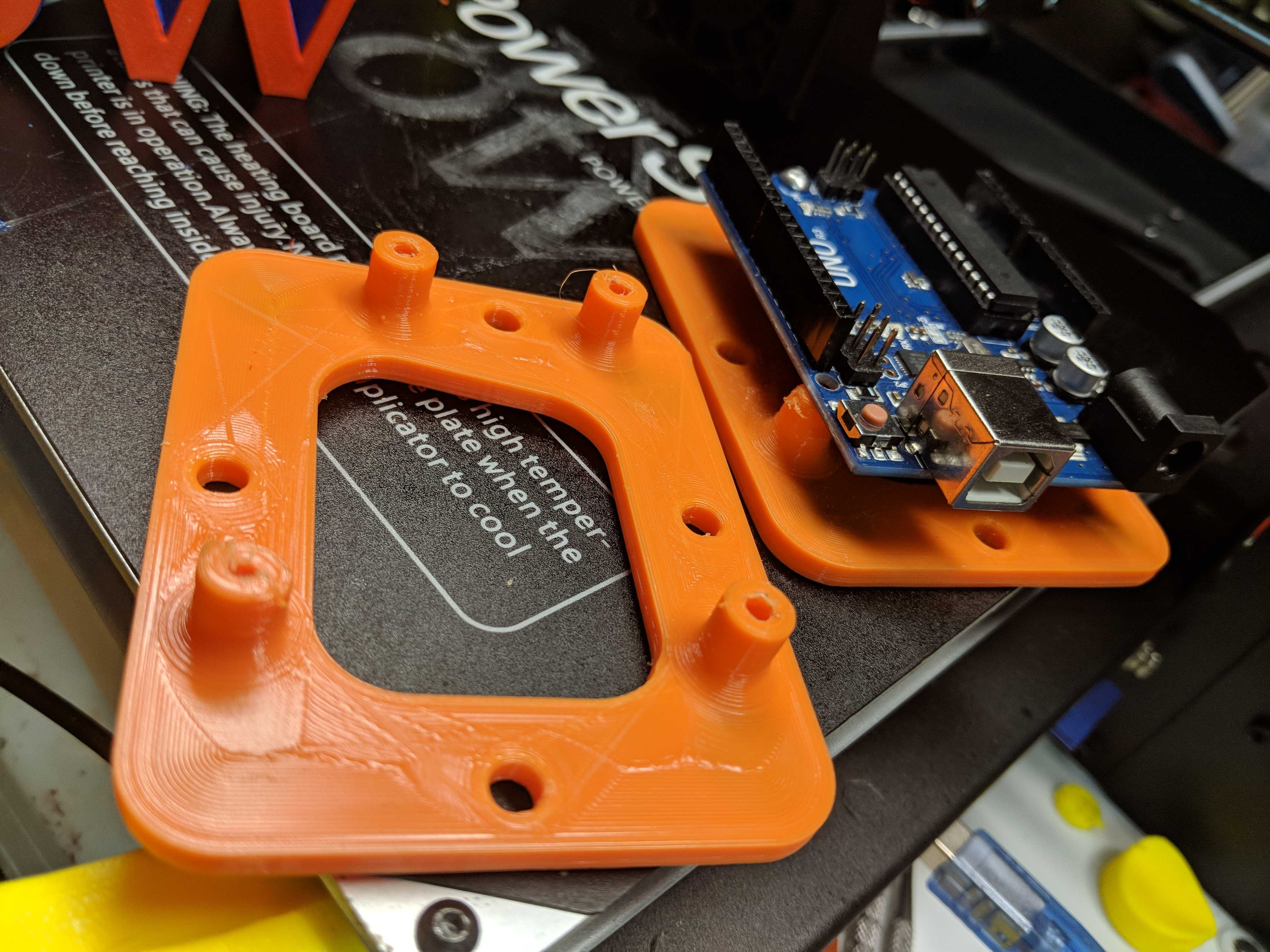

在开源硬件开发、小型智能设备原型搭建、桌面级电子实验项目的落地过程中，开发板的固定一直是影响项目整洁度与调试效率的细节问题，传统的双面胶固定存在残留胶渍、拆卸不便的问题，扎带固定则会占用布线空间、影响板载接口的正常插拔，螺丝硬固定又会在需要频繁更换开发板位置时损伤安装基面。这款针对ArduinoUno开发板设计的磁吸安装座，正是瞄准这类桌面开发、小型智能装置集成场景的固定痛点打造的实用结构件，能够为开发板提供稳定、灵活、可快速移位的固定方案。从实际用途来看，这款安装座既可以用在桌面实验环境中，将开发板固定在金属工作台、设备金属外壳表面，避免调试过程中开发板被线材拖拽移位、接口松动；也可以集成到小型智能装置的内部结构中，作为开发板的承载固定结构，方便后期维护时快速拆下开发板进行程序烧录或硬件更换，无需反复拆装螺丝。在功能特性上，这款安装座采用了双模式固定的设计思路，既支持磁吸式的非永久固定，也兼容传统的螺丝硬固定方案，能够适配不同场景的安装需求。磁吸固定模式下，安装座预留了适配12x3mm规格磁铁的嵌装槽位，磁铁嵌入后与安装座表面齐平，不会出现凸起刮蹭安装基面的问题，磁吸力度经过合理匹配，既能够保证开发板连同接线的重量下不会出现滑落移位，又能在需要拆卸时轻松取下，不会因为吸力过大导致拆卸困难。螺丝固定模式下，安装座设置了对应3mm规格安装柱的孔位，同时也兼容常用的#4小木螺钉或是同尺寸的自攻螺钉，能够直接将安装座锁紧在木质、塑料等非磁吸基面之上，适配更多元的安装环境。在设计思路上，这款安装座完全贴合ArduinoUno开发板的外形轮廓做了适配，板体四周的固定柱位置精准对应开发板上的原生安装孔位，开发板放置后不会出现偏移、晃动的问题，同时安装座中间做了大面积的镂空设计，一方面能够减轻安装座自身的重量，减少打印耗材的消耗，另一方面能够为开发板背面的元器件留出足够的散热空间，避免开发板长时间运行时热量在安装座与板体之间积聚，影响运行稳定性。安装座的外形轮廓做了圆角过渡处理，没有尖锐的棱角，在安装和调试过程中不会划伤手部或是刮损周边的线材。从安装边界尺寸来看，这款安装座的整体外轮廓尺寸完全覆盖ArduinoUno开发板的长宽边界，安装座上的磁吸嵌槽对称分布在板体四角位置，保证磁吸受力均匀，不会出现一侧翘起的问题；安装柱的高度经过精准测算，开发板固定后与安装座基面之间留出了足够的间隙，能够容纳开发板背面突出的焊盘与引脚，避免出现引脚短路、焊盘被压损的问题。安装座上的螺丝过孔做了沉台设计，螺丝锁紧后螺丝头部不会突出于安装座表面，保证安装座底部能够完全贴合安装基面，不会出现安装不稳、倾斜晃动的情况。不管是个人电子爱好者做桌面项目原型搭建，还是小型智能设备做内部结构集成，这款安装座都能提供可靠的固定支撑，解决开发板固定的琐碎痛点，让项目搭建与调试过程更加顺畅。
