课程设计用板料冲压成型模具组

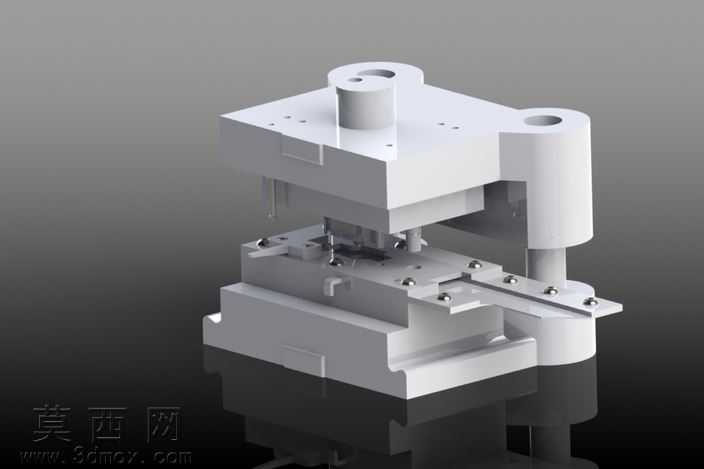

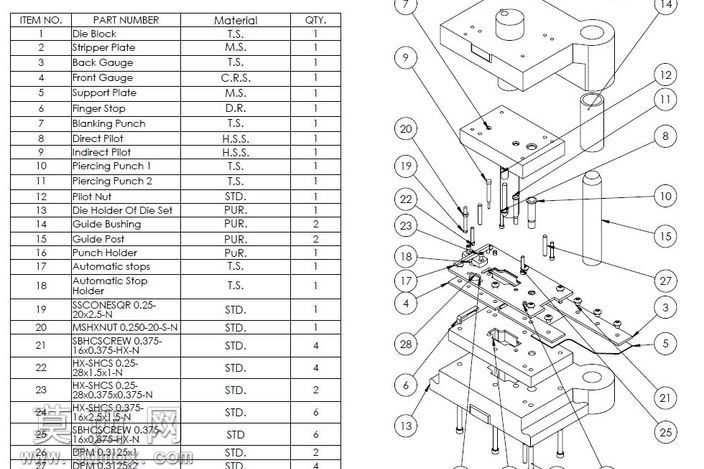

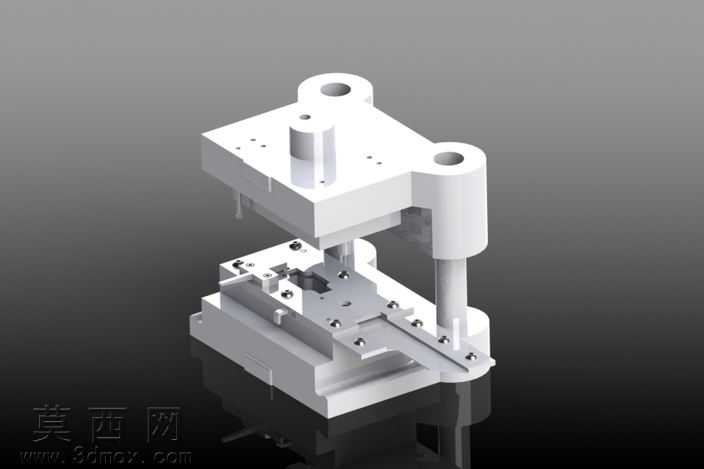

该冲压模具组为模具设计课程项目实践产出的三维建模作品，整体采用正装式冲压模结构布局，建模过程严格遵循冲压模具设计规范，先完成整体工艺参数计算确定冲裁间隙、卸料力、凸凹模刃口尺寸等核心参数，再通过三维软件逐零件完成参数化建模，保证各配合部件的尺寸公差符合实际装配要求。模型整体分为上模、下模两大功能模块，上模部分包含模柄、上模座、凸模固定板、凸模、导套组件，模柄采用标准带台肩结构，可直接与冲床滑块安装孔配合实现定位，凸模与固定板采用H7/m6过渡配合保证装配刚性，导套与上模座压装配合，为上下模合模提供精准导向；下模部分包含下模座、凹模、导柱、卸料板、定位销、送料导轨组件，凹模刃口采用直壁式结构设计，可保证冲裁件断面质量稳定，导柱与导套采用间隙配合实现合模过程的无卡滞导向，卸料板配备弹性卸料结构，可在冲压完成后将箍在凸模上的板料顺利卸下，送料导轨设置多组定位挡销，可实现条料送进过程的步距精准控制，避免送料偏差导致的冲裁件尺寸超差。渲染阶段采用工业金属材质赋予各模座、凸凹模零件，模拟真实模具的合金钢金属质感，对导柱导套配合面、刃口部位做高光处理体现加工面的光洁度，场景采用渐变深灰背景配合底部反光效果，清晰展现模具的分层结构与各部件的装配关系，合模状态下可直观看到凸模进入凹模的工作行程，开模状态下可清晰展示卸料板、定位组件的布局逻辑。设计过程中重点考虑了课程设计的教学演示属性，将所有标准件如内六角螺钉、圆柱销、导柱导套均采用标准件库调用建模，非标准零件的建模过程保留完整参数化特征，可直接用于后续的工程图导出、装配干涉检查，也可作为冲压模具结构教学的演示模型，帮助学习者快速理解正装冲模的工作原理、各部件的功能分工与装配逻辑，模型整体结构紧凑无冗余部件，所有运动部件均预留合理的运动间隙，符合实际冲压生产的模具结构设计要求，可适配常规开式冲床的安装尺寸，完成对应薄板零件的冲裁加工工序。
