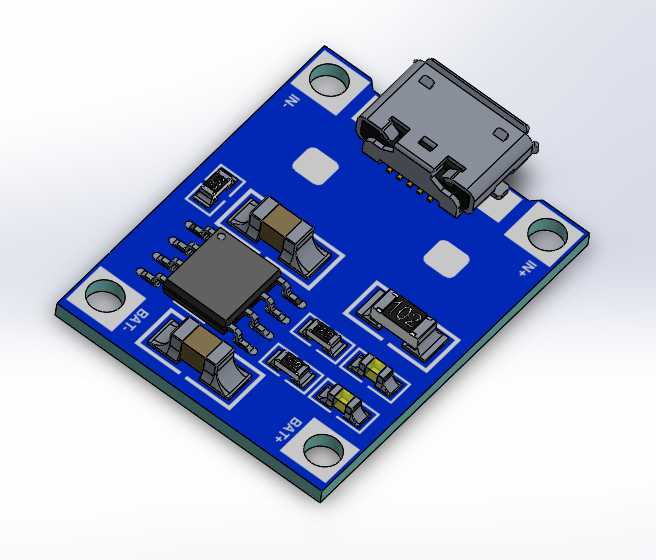

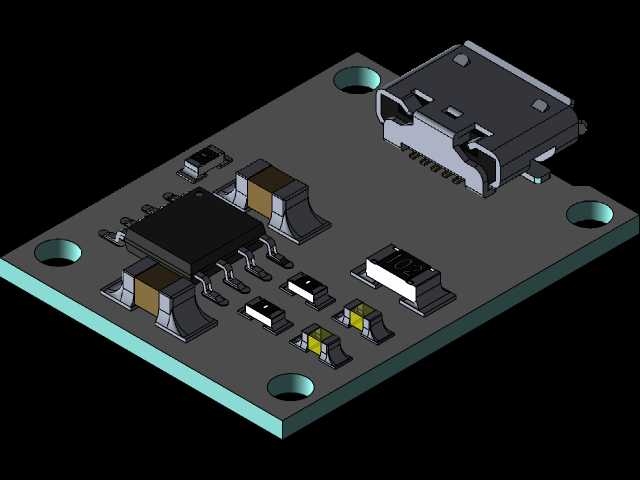

带4056芯片的微型USB锂电池充电模块

这款充电模块主打小型化便携锂电充电场景，广泛适配手持数码设备、小型穿戴电子、便携检测仪器、DIY电子制作、小型物联网传感节点等需要单节锂离子电池补能的使用场景，能够为容量在500mAh到10000mAh区间的常规单节锂电提供稳定的恒流恒压充电服务，解决小体积电子设备内置充电电路设计繁琐、元件排布空间不足的痛点。模块核心采用成熟的4056线性锂电充电芯片，自带完整的充电流程管控逻辑，上电后可自动完成预充、恒流快充、恒压补电、充满截止的全流程，无需额外配置复杂的外围控制电路，同时集成了充电状态指示功能，可直观反馈当前充电进度，还内置过流保护、过热保护、电池反接保护、输入欠压锁定等多重安全机制，避免异常工况下损坏电池或后端用电设备。设计阶段充分考虑小空间安装需求，整体采用矩形PCB板型，四个角预留标准直径的金属化安装孔，可直接通过螺丝固定在设备壳体内部的预留柱位上，也可配合排针做插装式焊接固定；板上元件全部采用贴片封装，整体布局紧凑规整，输入接口选用通用性极强的微型USB母座，无需定制专用连接线，使用普通安卓手机数据线即可连接5V USB电源取电，板上清晰标注输入正负极与电池连接正负极标识，避免接线错误；板载元件排布预留足够的安全爬电距离，功率元件位置预留散热铺铜区域，长时间1A满负载充电时也能保持合理的工作温度，不会出现过热降频或元件损坏问题。安装边界上，模块整体厚度控制在贴片元件最高高度范围内，不会占用过多设备内部的垂直空间，接口位置突出板边的尺寸经过精准核算，安装后不会和周边结构件产生干涉，可直接嵌入各类小型电子设备的内部腔体中，也可作为独立充电模块搭配外壳做成便携充电器使用，适配性极强。
