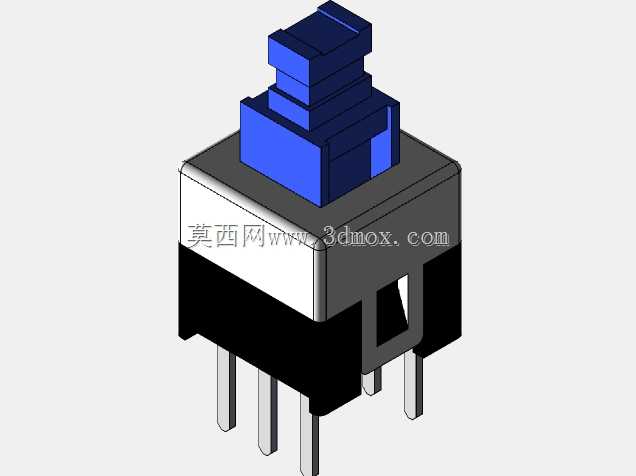

7x7mm间距2mm直插式自锁按键结构

　　在消费电子、工控板卡、小型家电的控制回路设计中，这类小尺寸自锁按键是板载人机交互的核心基础元件，很多刚接触结构选型的工程师容易把它和无锁轻触开关混淆，实际上二者的触发逻辑、应用场景存在本质区别。这款7x7mm规格的自锁按键，引脚间距设定为2mm，刚好适配常规0.8mm-1.6mm厚度的FR4玻纤PCB板波峰焊工艺要求，插装后引脚伸出板面的长度控制在1.2mm-1.5mm区间，既不会因为引脚过短造成焊接虚焊，也不会因为引脚过长在焊接后刺穿板底绝缘层，造成相邻线路短路。

　　从功能特性来看，这类自锁按键采用按压锁止、再次按压解锁的机械结构，内部依靠弹性卡钩与滑柱的配合实现状态保持，不需要外部电路持续给电维持通断状态，相比无锁轻触开关，它更适合用在电源通断、功能模式切换这类需要保持工作状态的回路中，比如小型路由器的复位按键、便携音箱的电源开关、工控模块的地址设置按键，都能看到同规格产品的应用。设计这类按键的三维模型时，首先要明确安装边界的公差配合：按键本体的底座尺寸为7mm见方，高度方向从PCB板面到按键帽顶端的总高度要根据外壳的开孔深度做匹配，常规款总高在8.5mm左右，按键帽的行程设定为1.8mm±0.2mm，按压力度控制在2.5N±0.5N，这个力度区间既不会因为按压力度过小造成运输过程中误触发，也不会因为力度过大让操作者按压时产生生硬的触感。

　　建模过程中需要重点关注几个容易被忽略的结构细节：首先是底部定位柱的位置，两个定位柱分布在按键底座的对角位置，直径1mm，对应PCB板上要开1.1mm的定位孔，插装时定位柱先卡入孔位，能避免过波峰焊时按键本体偏移，导致引脚和焊盘对位不准；其次是按键帽和外壳开孔的间隙配合，外壳上对应的开孔要做7.2mm*7.2mm的方孔，单边预留0.1mm的间隙，同时开孔边缘要做0.3mm的C角倒角，避免按键按压时帽沿和外壳卡滞；另外引脚的成型角度也要做准确还原，四个直插引脚采用0.5mm见方的磷青铜材质，成型后引脚的共面度控制在0.1mm以内，保证贴装或者插装时每个引脚都能和焊盘充分接触。

　　从实际选型的角度来说，这类小尺寸自锁按键的环境适应性也需要在建模时预留设计余量，比如按键本体的塑料部分采用PBT材质，耐焊接温度可以达到260℃持续10秒，满足无铅波峰焊的温度要求，内部的弹簧采用304不锈钢材质，正常按压寿命可以达到1万次以上，足够覆盖绝大多数民用电子产品的全生命周期使用需求。在做整机结构堆叠时，要注意按键周围3mm范围内不要布置高度超过5mm的元器件，避免按压按键时和周边元件产生干涉，同时按键下方的PCB区域不要走高压线路，防止按键按压过程中产生的金属碎屑掉落在板上造成高压短路。很多新手工程师在画这类元件的封装时，容易把引脚间距画错，2mm的引脚间距是指相邻两个引脚中心的距离，不是引脚边缘的间距，这点在建模和做PCB封装时要反复核对，否则生产出来的板子会出现按键插不进去的问题。另外，按键的锁止结构在模型里要做运动仿真验证，模拟按压过程中滑柱的运动轨迹，确保卡钩在锁止和解锁位置都能可靠卡位，不会出现卡滞或者无法复位的情况，这部分结构的间隙预留通常在0.05mm-0.1mm之间，间隙过小容易因为塑料件的成型公差造成卡键，间隙过大则会出现按键晃动、锁止不牢的问题。
