带双腔双滑块家用制品注塑模具结构

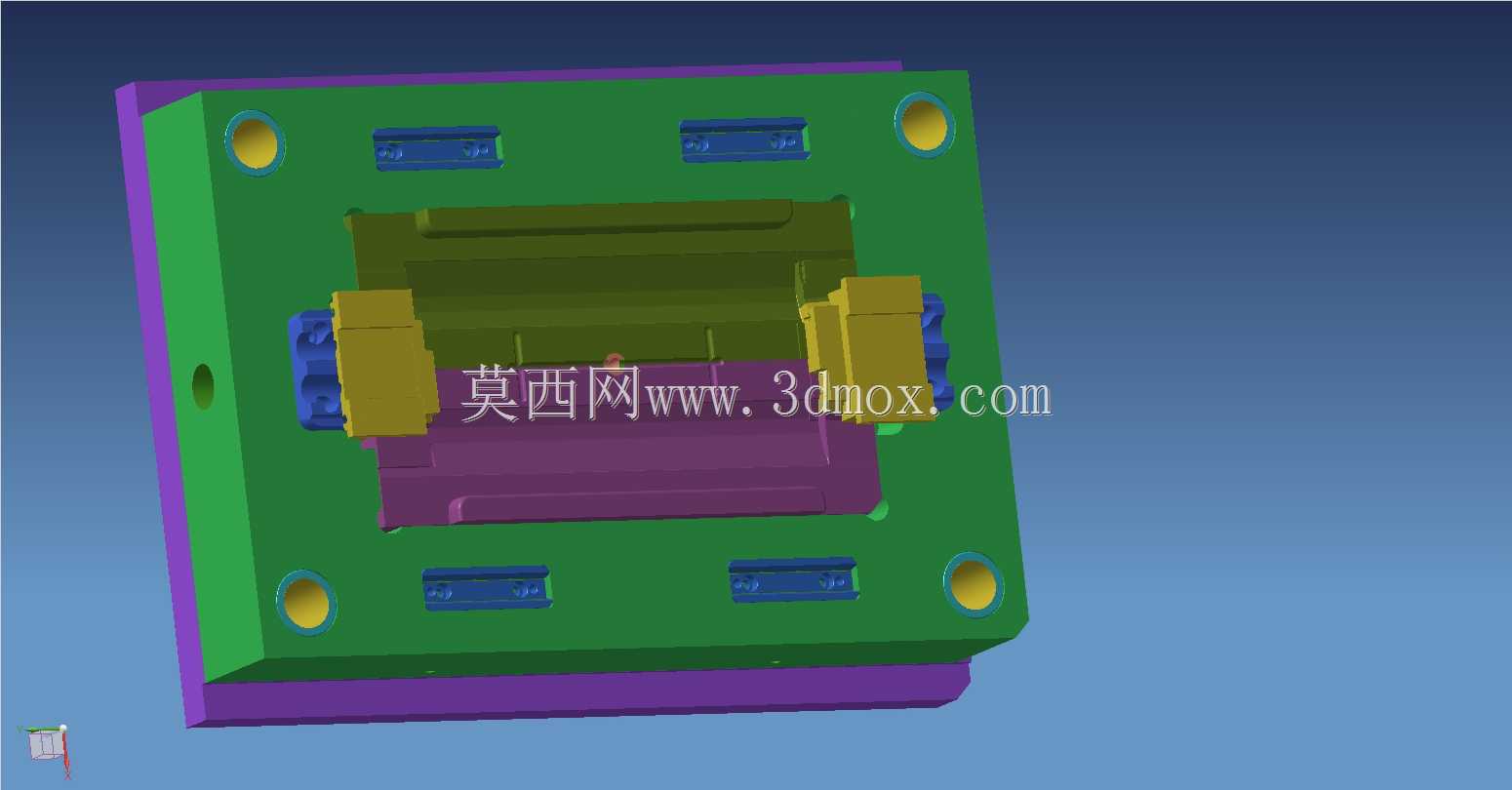

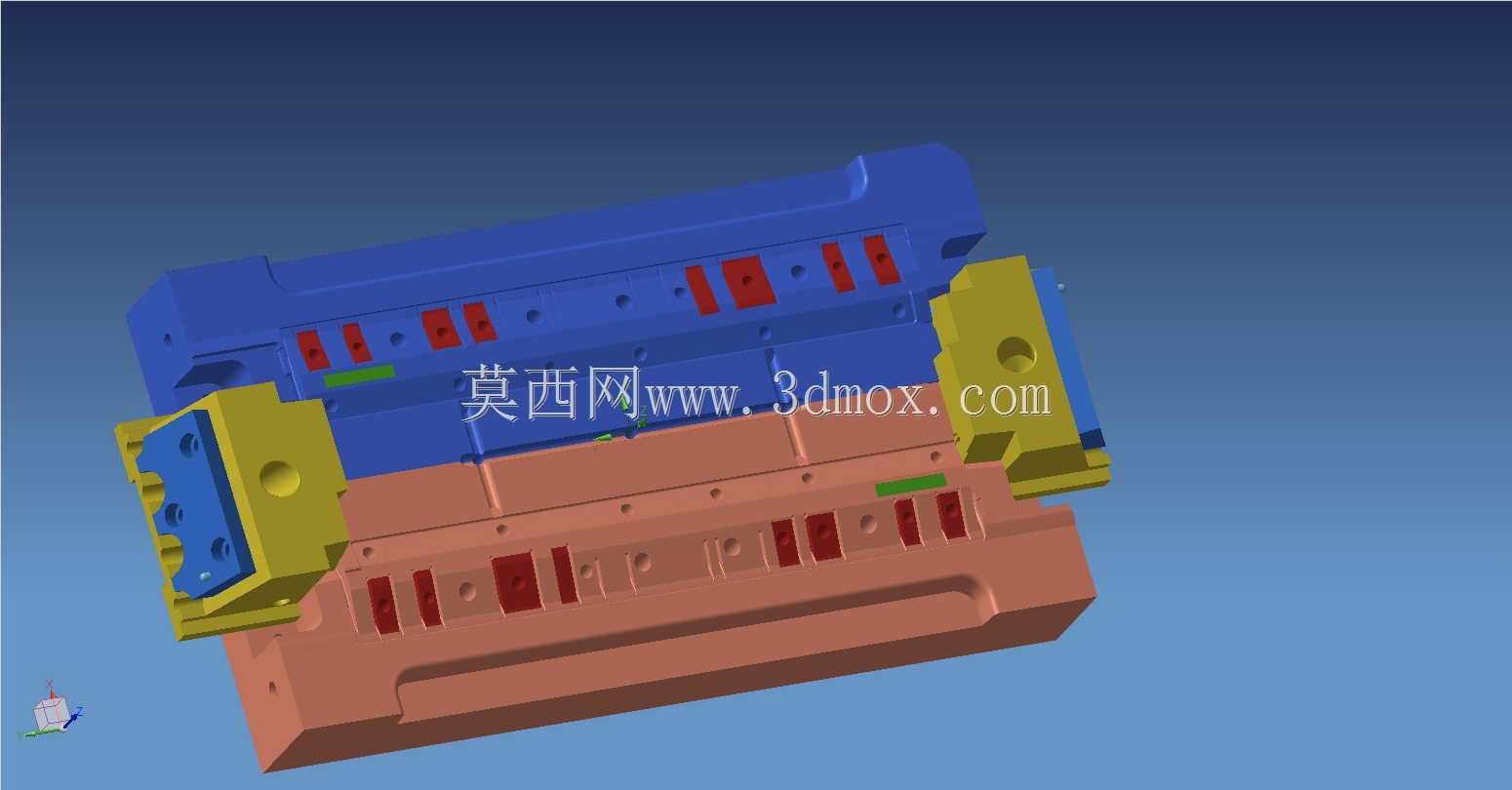

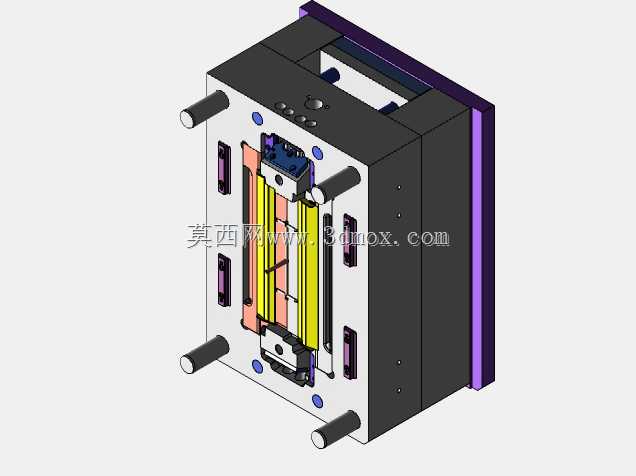

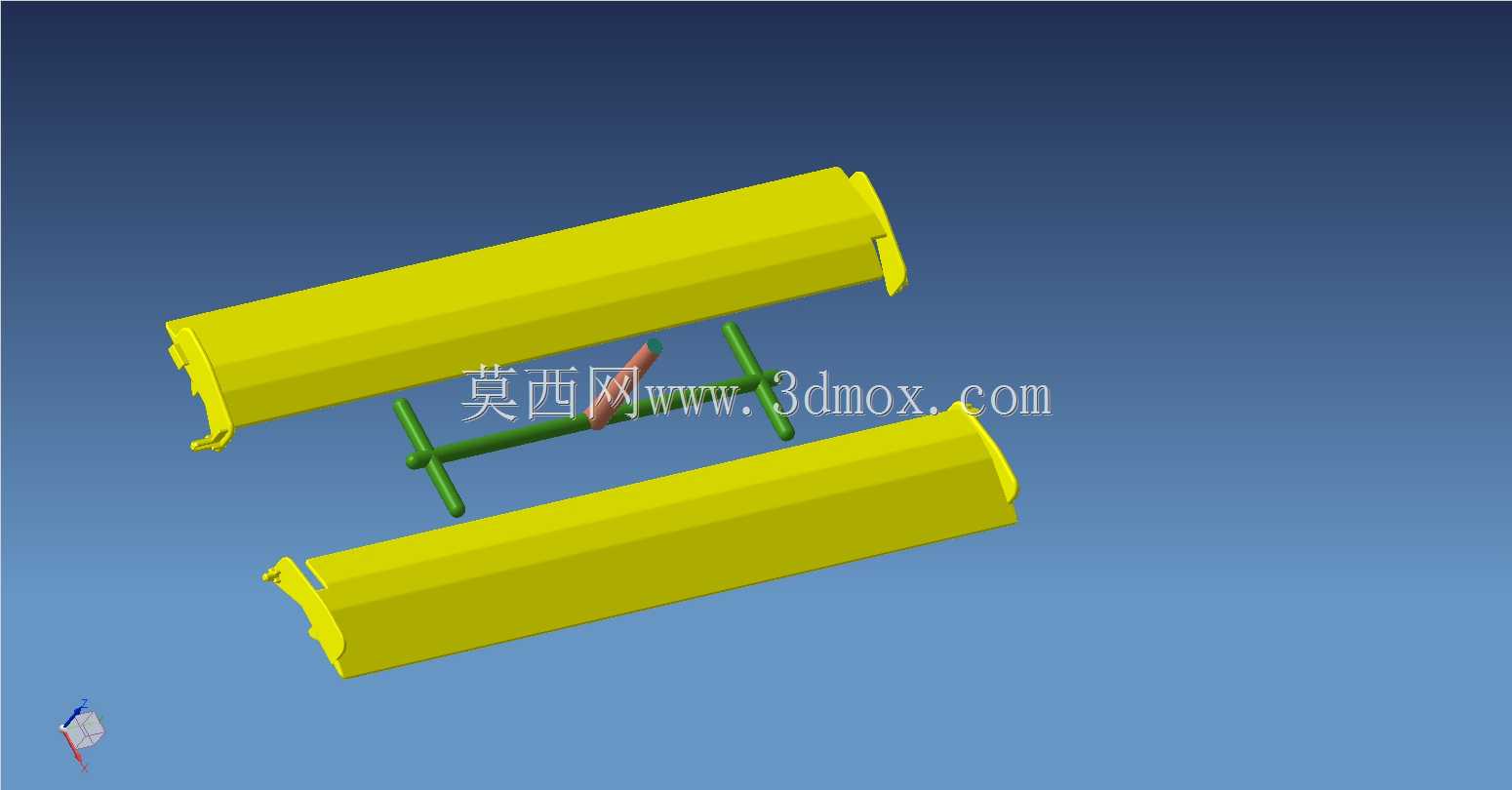

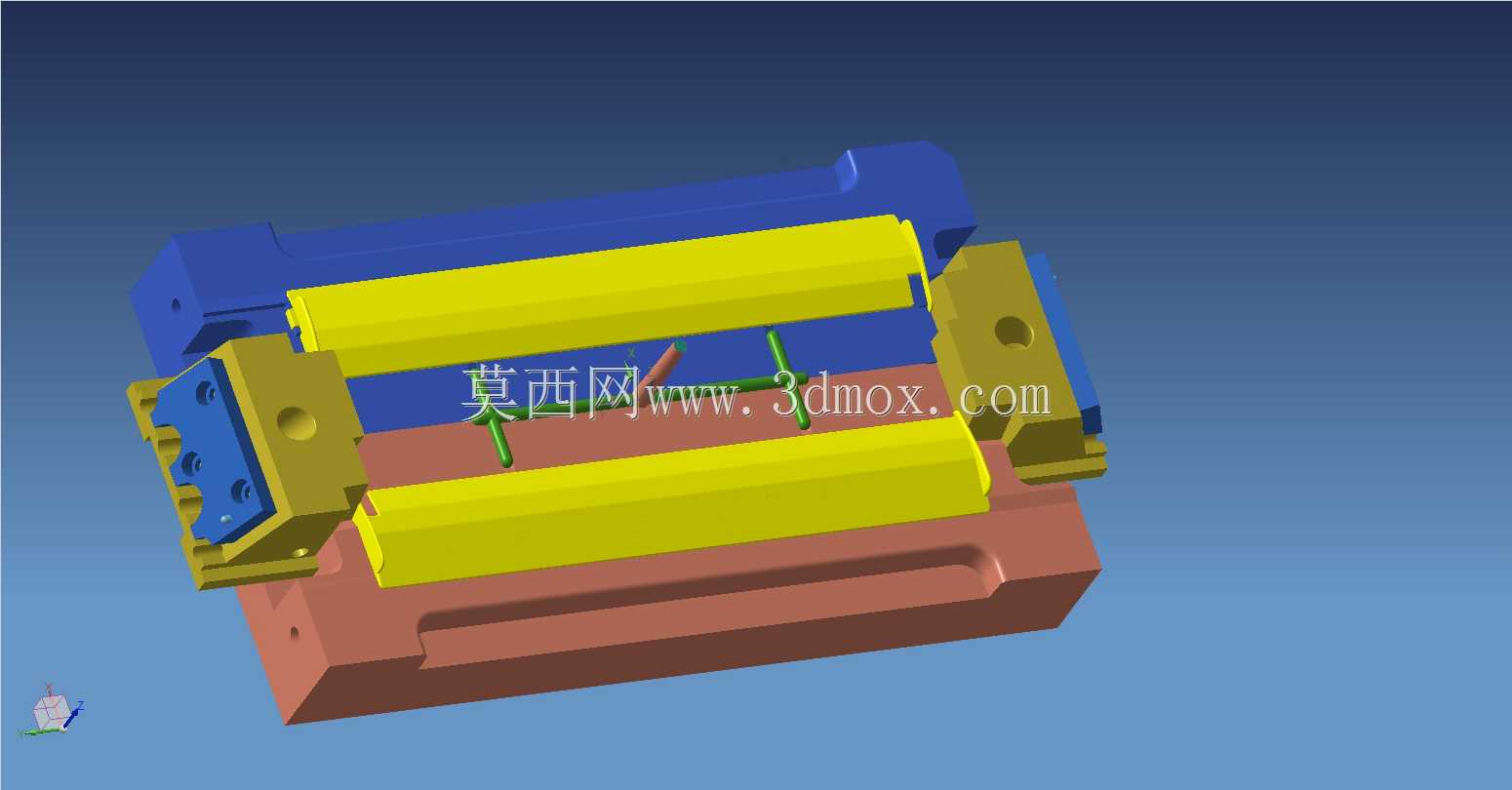

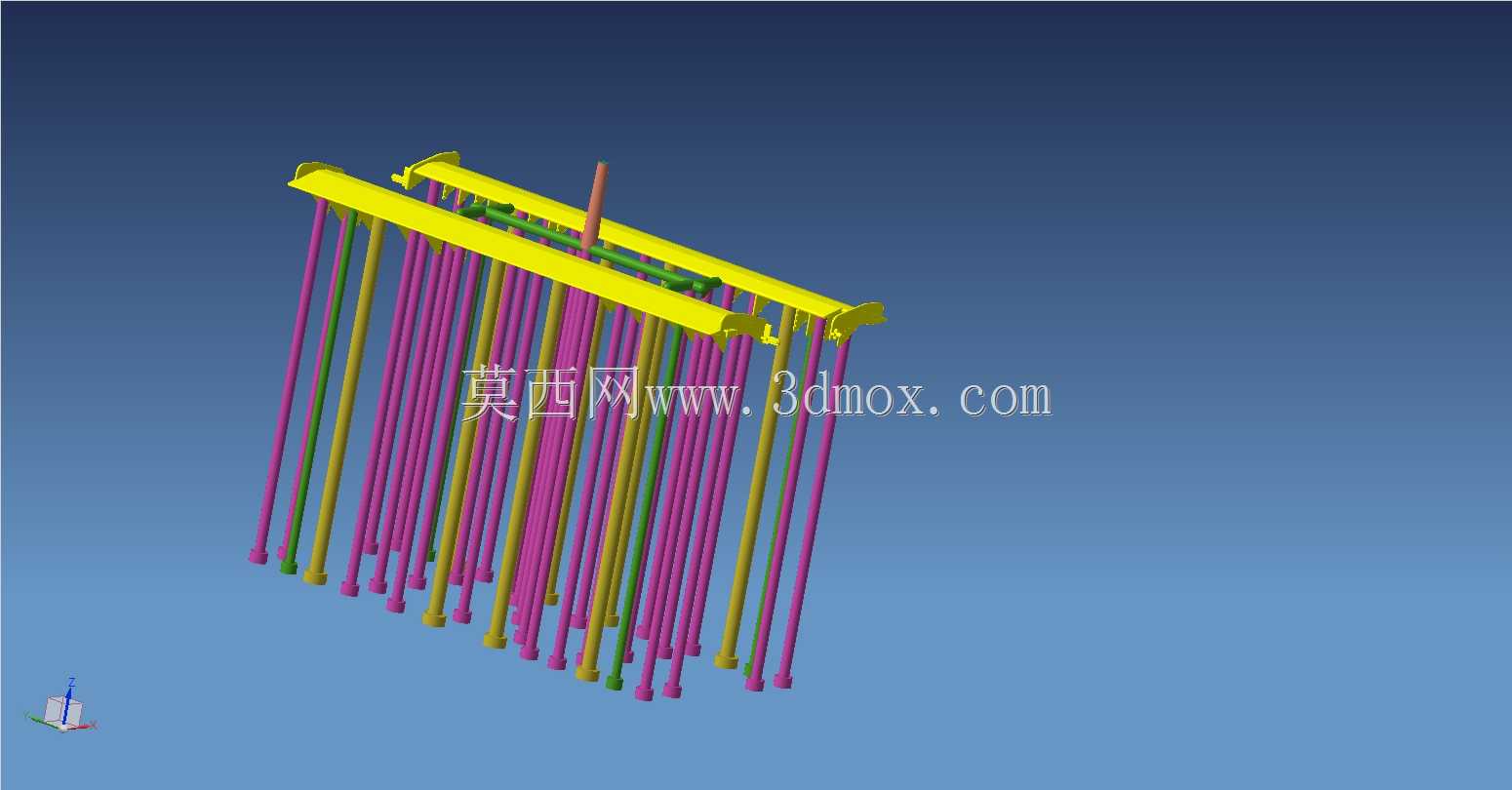

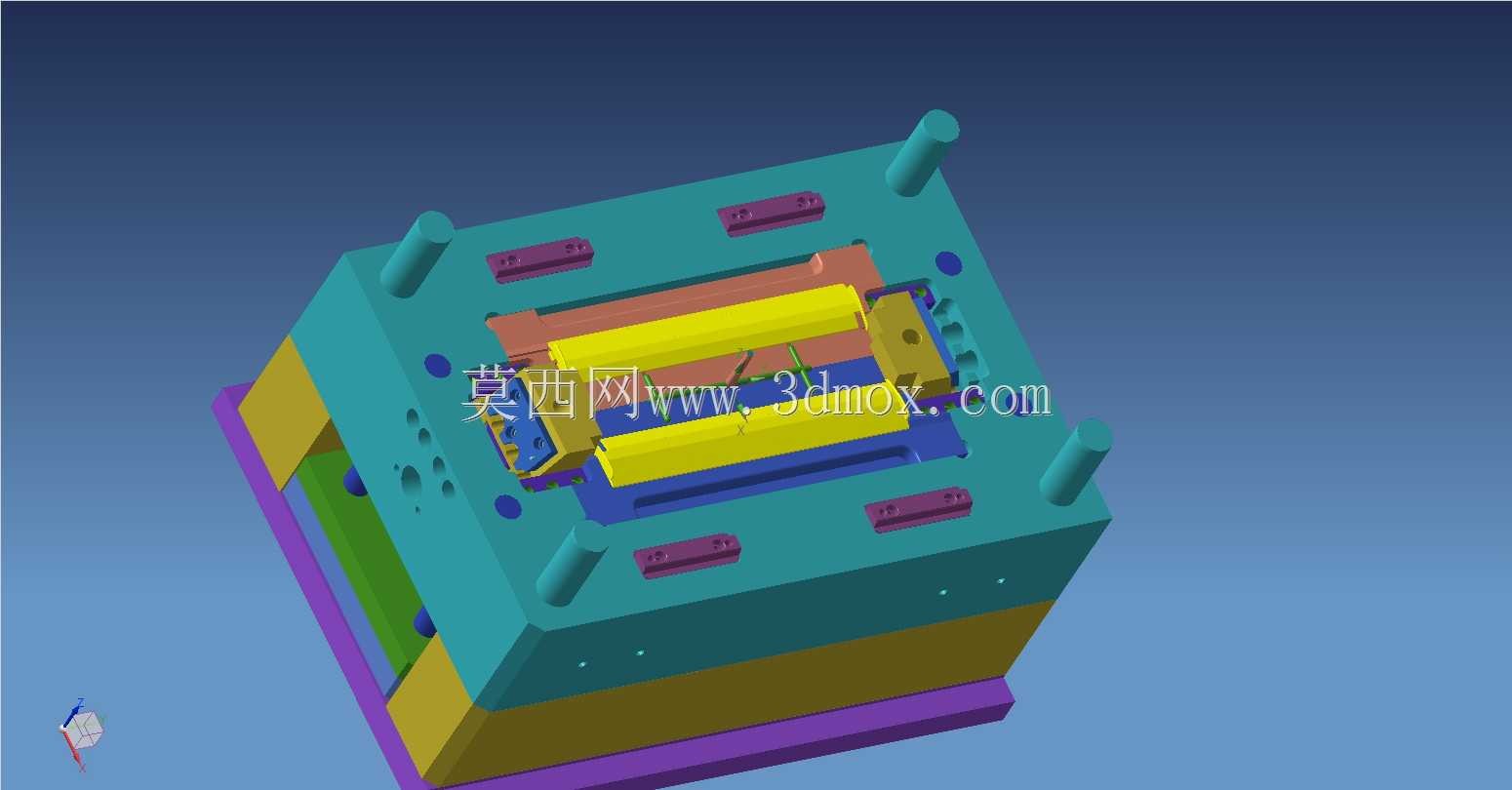

这套模具结构面向家用塑料制品的批量注塑生产场景，主要适配日常家用小型塑料配件的成型需求，在家电配件、日用塑料杂件的生产车间中可直接配套卧式注塑机完成连续生产作业，能够稳定产出符合尺寸精度与外观要求的塑料成品，适配常见的通用型注塑设备安装规格，无需对设备进行额外改造即可上机使用。从功能特性来看，该模具采用1模2腔的型腔布局，单次开模即可产出两件成品，能够有效提升单批次生产效率，降低单位产品的成型能耗与生产周期；配套的两组侧向滑块抽芯结构，专门针对制品侧面的倒扣、侧孔特征设计，开模过程中滑块可通过导柱导向完成侧向抽芯动作，避免顶出过程中拉伤制品侧面结构，保证成品的外观完整性与尺寸精度，同时滑块的锁紧结构采用嵌入式楔紧块设计，注塑充模过程中可承受足够的侧向注射压力，避免滑块移位导致的制品飞边、尺寸超差问题。设计思路上，整套模架采用标准三板式模架结构，从定模座板、定模板、动模板到动模座板的层级布局清晰，导柱导套均匀分布在模架四角，保证合模过程中的定位精度，避免合模错位导致的型腔损伤；浇注系统采用侧浇口进料方式，熔体可通过流道均匀分配到两个型腔内，保证两个型腔的充模压力、填充速度保持一致，减少两个成品之间的尺寸差异与内应力区别；冷却水路围绕型腔与滑块区域均匀排布，可在成型过程中快速带走型腔内的热量，缩短制品冷却定型时间，同时避免局部冷却不均导致的制品翘曲变形问题。外形尺寸与安装边界方面，模架整体采用方正的立方体结构，四角的导柱突出模架表面的长度符合通用注塑机的开模行程要求，上下安装面的平行度公差控制在注塑模具通用标准范围内，可直接适配对应吨位注塑机的模板安装螺孔位置，模具的总厚度、开模距离均匹配常规中小型注塑机的参数范围，顶出机构采用均匀分布的顶杆布局，顶出力可均匀作用在制品的加强筋与边缘位置，避免顶出过程中制品出现顶白、顶穿等缺陷，整套结构的导向、锁紧、冷却、顶出模块布局紧凑，没有多余的外凸结构，安装过程中不会与注塑机的周边配套部件产生干涉，日常生产中的维护保养也十分便捷，滑块、导套等易损件均可快速拆卸更换，能够适配长期连续化的批量生产作业需求。
