传感器类注塑模具型腔结构设计

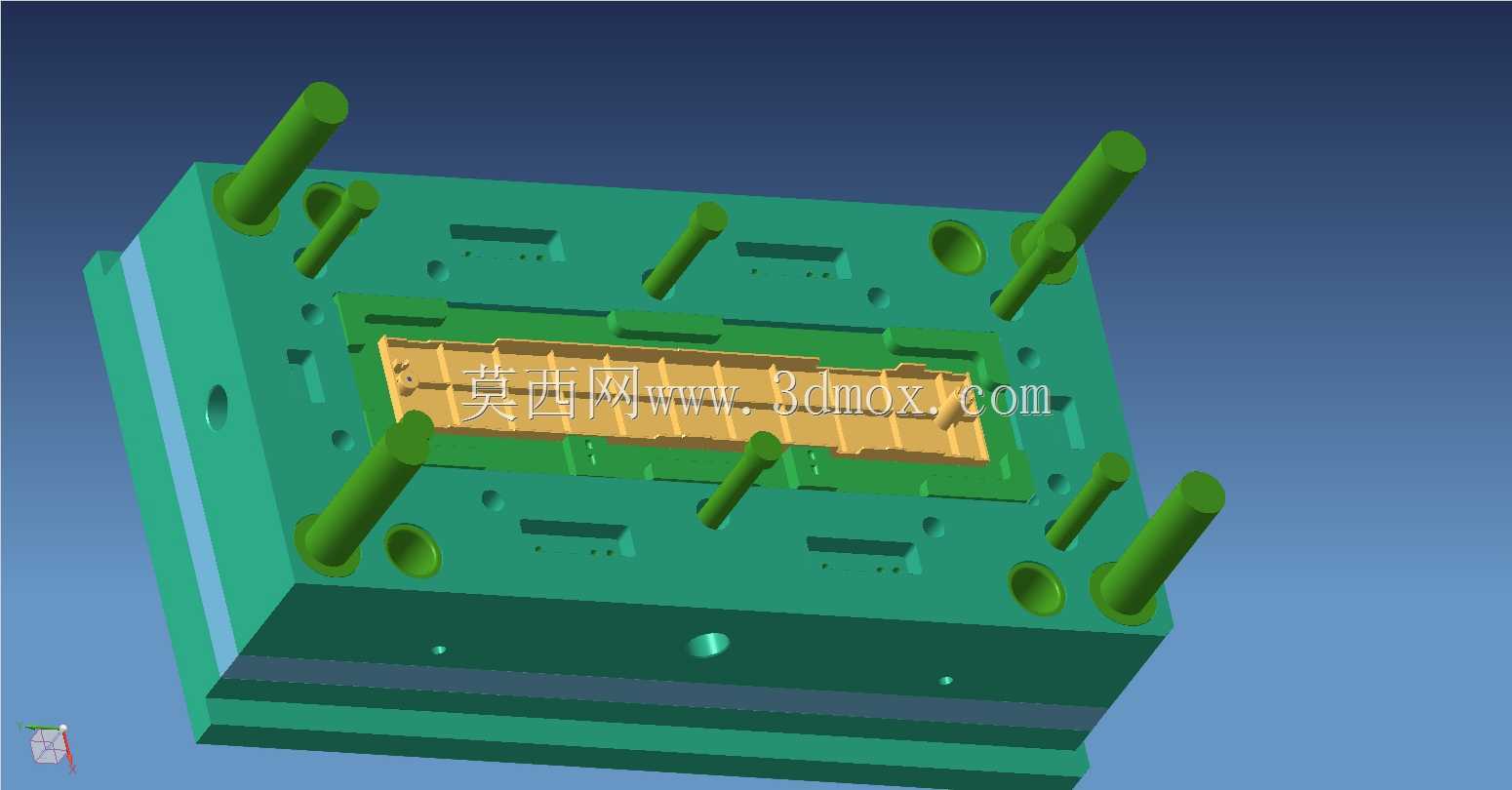

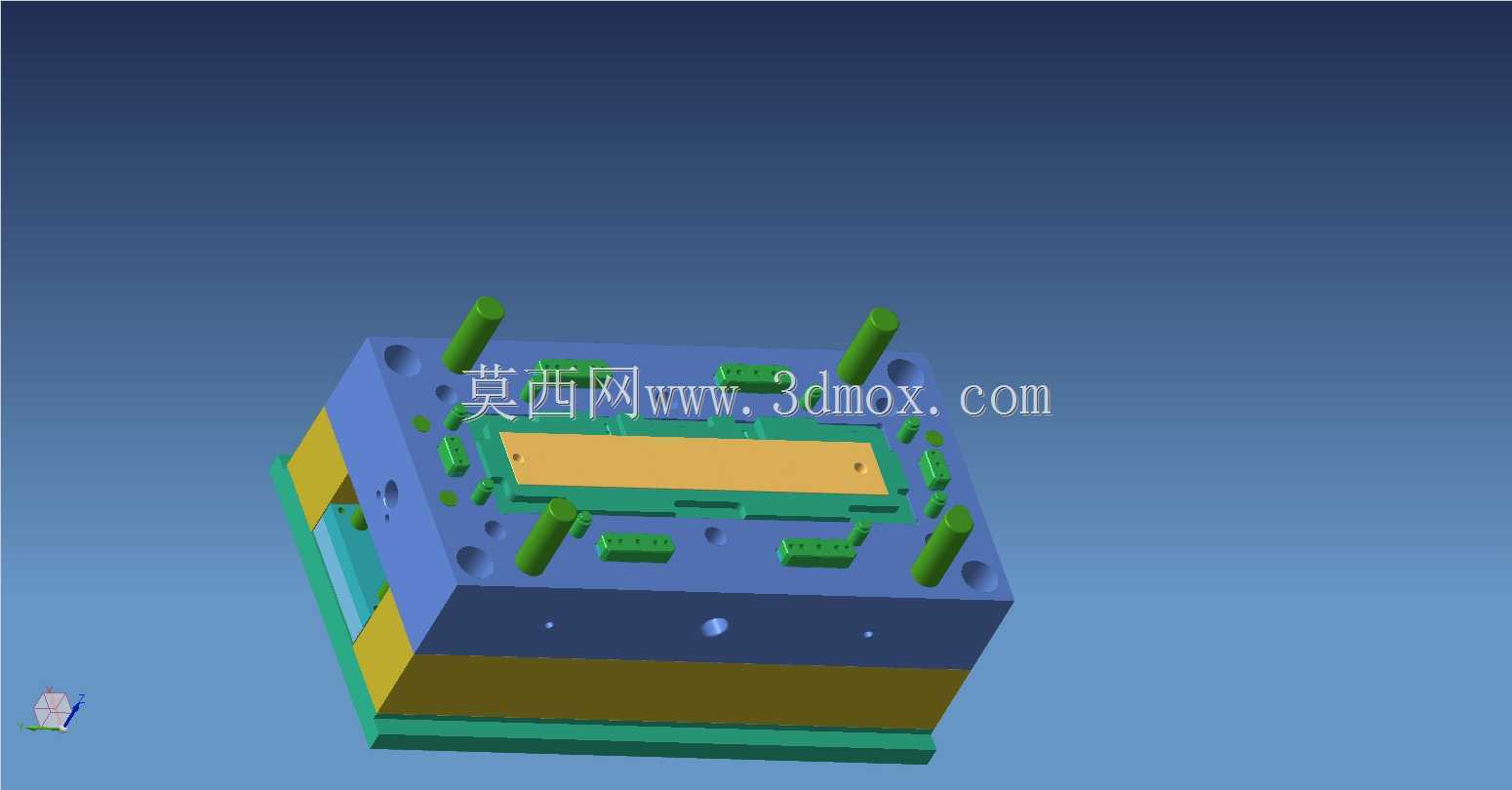

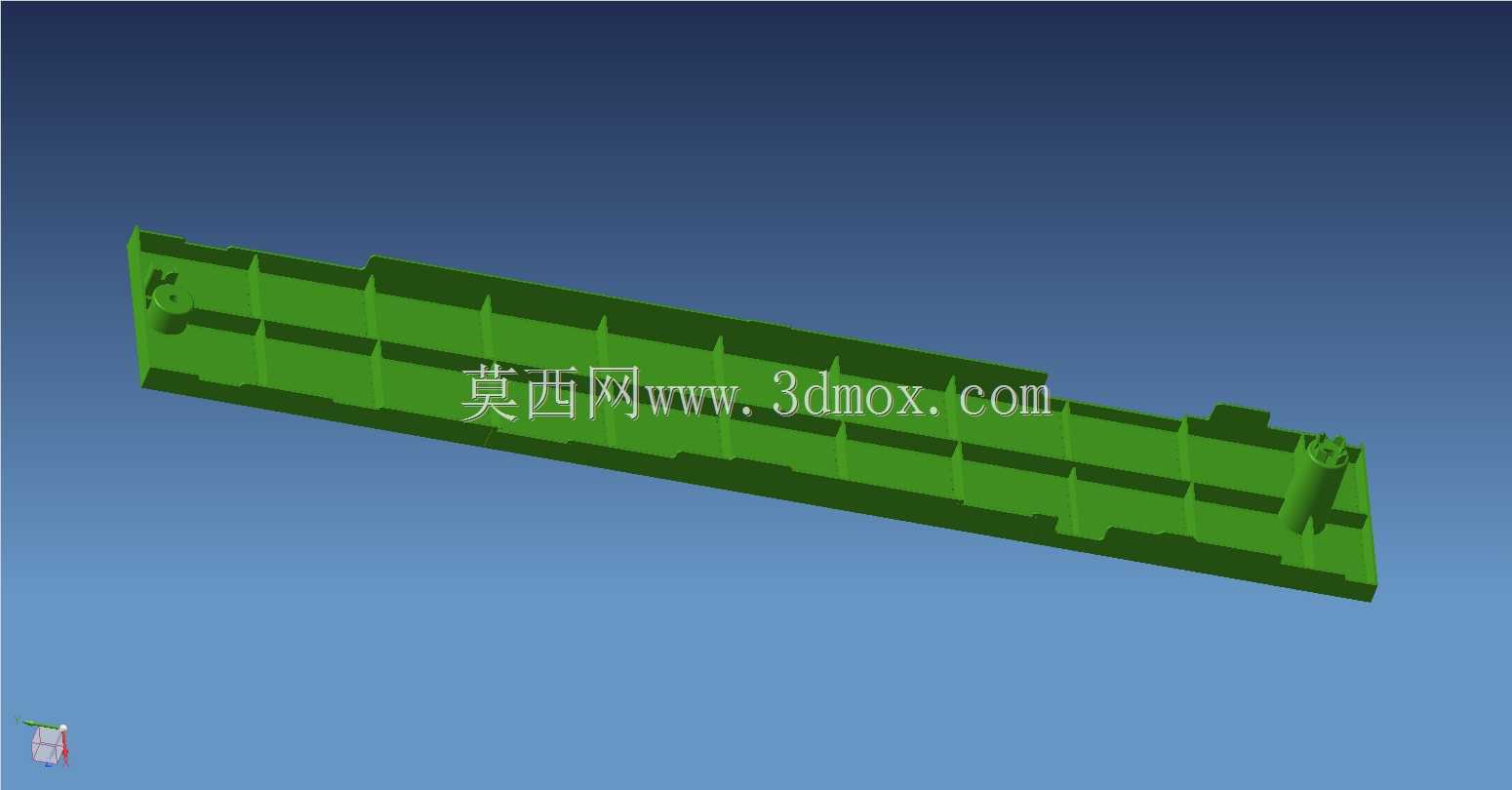

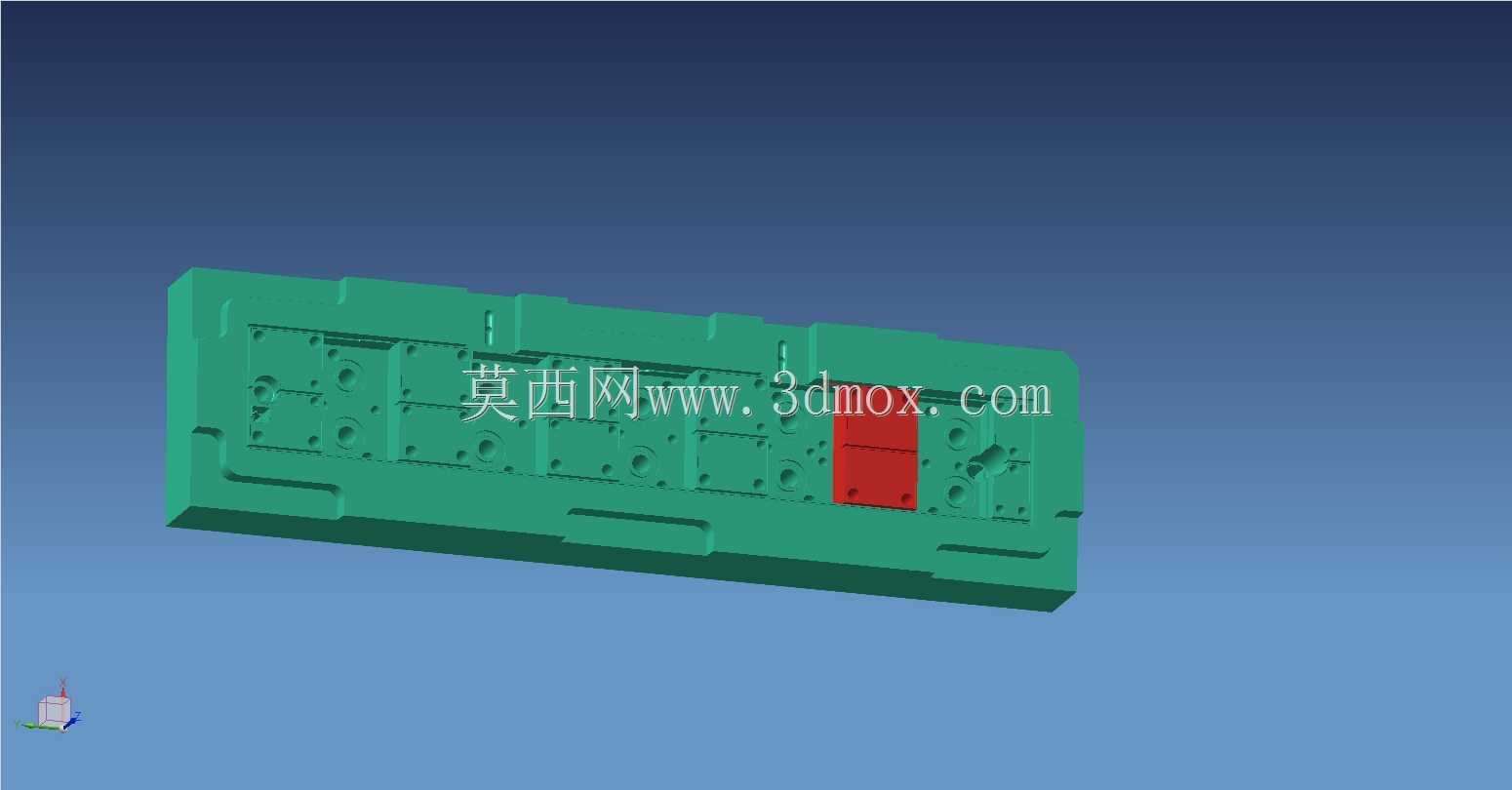

　　这套模具结构针对长条型传感器外壳类塑料件的注塑成型需求设计，核心成型区域位于模架中心位置，对应长条状塑件的整体轮廓，型腔周边均匀分布多组不同直径的导向柱结构，合模时可精准定位动定模相对位置，避免合模错位导致的塑件飞边、壁厚不均等成型缺陷。从实际生产场景来看，这类模具多用于电子元器件配套塑料外壳的批量注塑加工，适配卧式注塑机的安装规格，模架整体采用标准化模坯加工，可直接匹配常用吨位注塑机的锁模机构安装孔位，无需额外定制适配模架，能大幅缩短模具生产交付周期。设计过程中，围绕传感器外壳的尺寸精度要求，将型腔的成型公差控制在±0.02mm范围内，保证成型后的塑件可顺利与传感器内部线路板、感应元件完成装配，不会出现尺寸超差导致的装配卡滞问题。

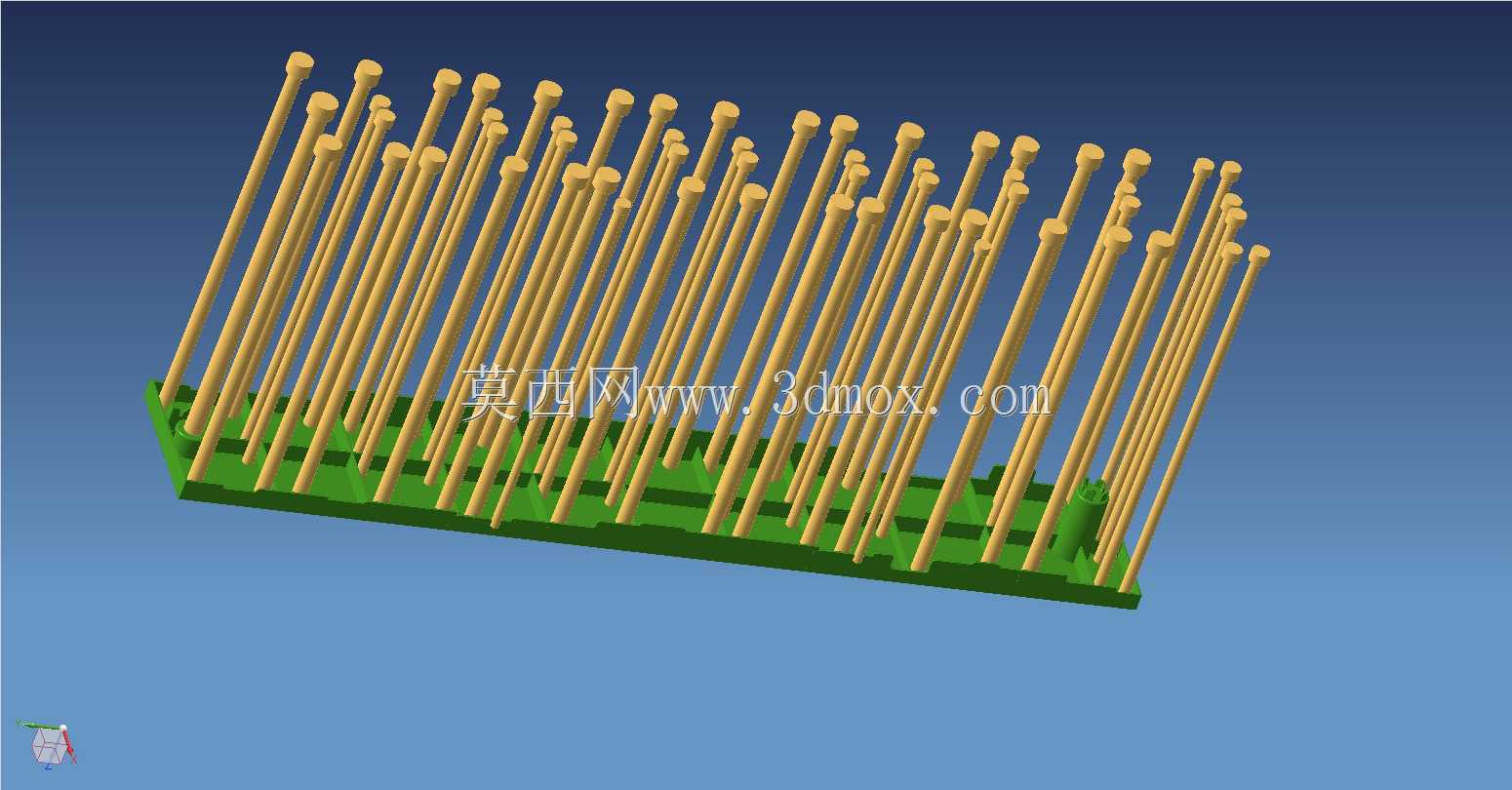

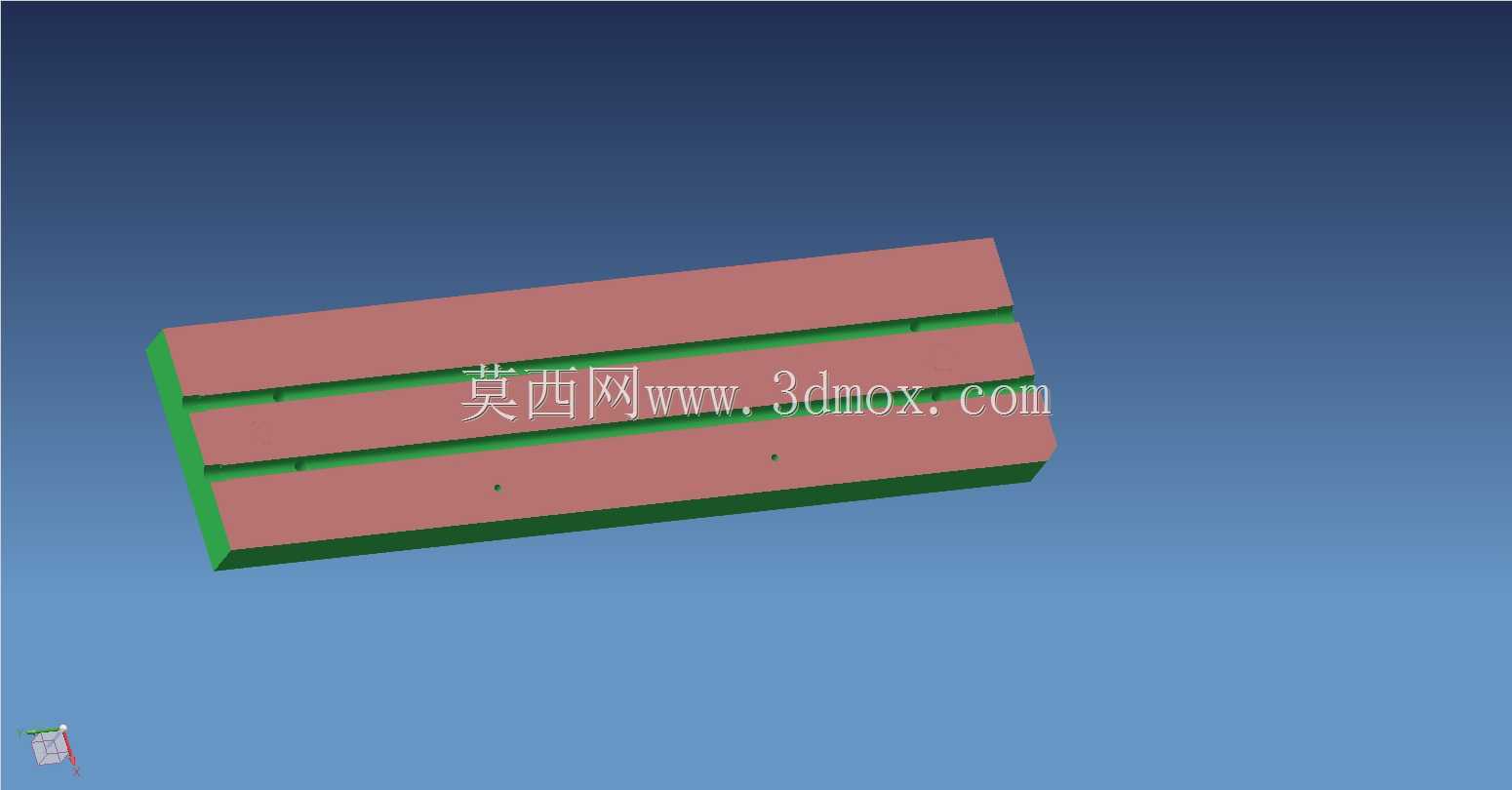

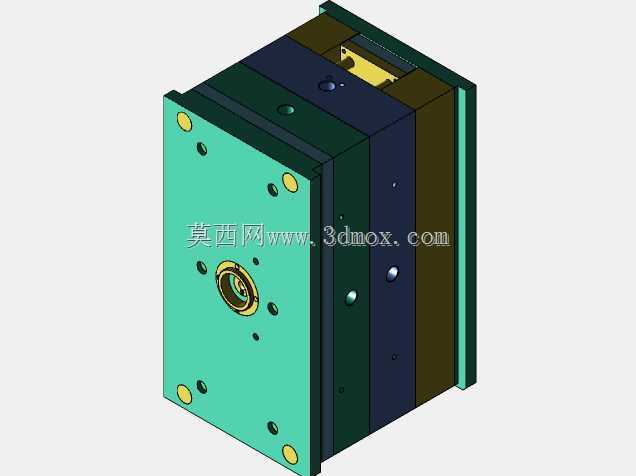

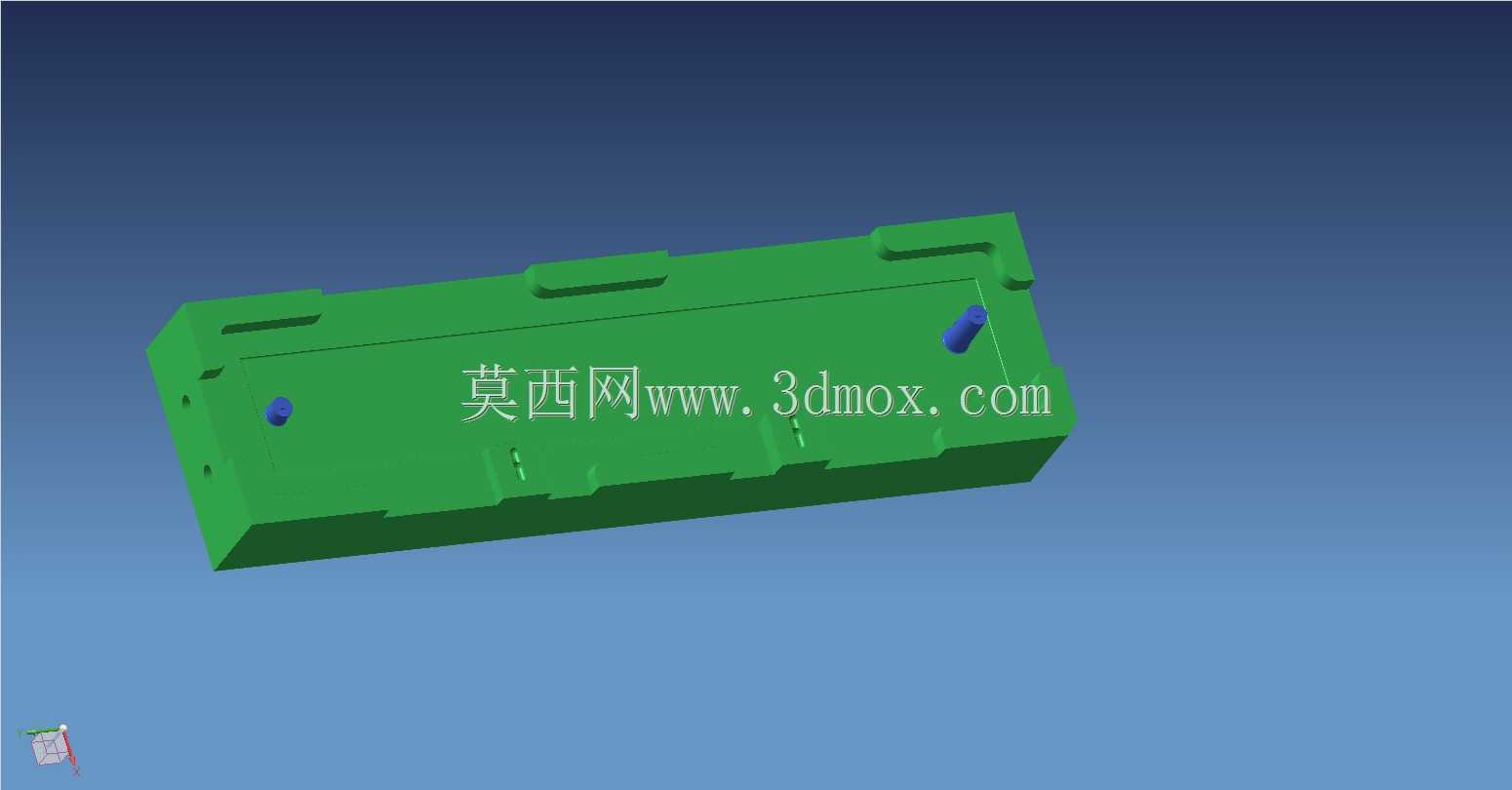

　　模架上分布的多组冷却水道接口，可在注塑过程中实现均匀的模温控制，避免长条型塑件因冷却不均出现翘曲变形，保证塑件平面度满足后续装配要求。导向柱采用长短错落的分布方式，长导向柱优先进入导向孔完成初定位，短导向柱在合模终段完成精准导向，可有效避免合模过程中碰伤型腔成型面，延长模具的使用寿命。型腔周边的排气槽设计深度控制在0.02mm，既可以顺利排出注塑过程中型腔内的空气，避免塑件出现烧焦、缺胶等缺陷，又不会产生飞边影响塑件外观质量。顶出机构的排布对应塑件的加强筋位置，顶出力均匀分布在塑件非外观面，顶出过程中不会导致塑件变形或留下明显顶出痕迹，满足传感器外壳的外观质量要求。模具的进料口采用侧浇口设计，浇口位置选在塑件非外观侧的边缘位置，

　　成型后可快速去除浇口凝料，不会在塑件外观面留下明显浇口痕迹，适配传感器外壳的外观要求。整体结构的安装边界完全符合标准注塑模架的安装尺寸，上下模的开模行程匹配常用注塑机的开模距离，可直接上线进行批量生产，无需对设备进行额外改造。
