双型腔塑料外壳注塑成型模具结构

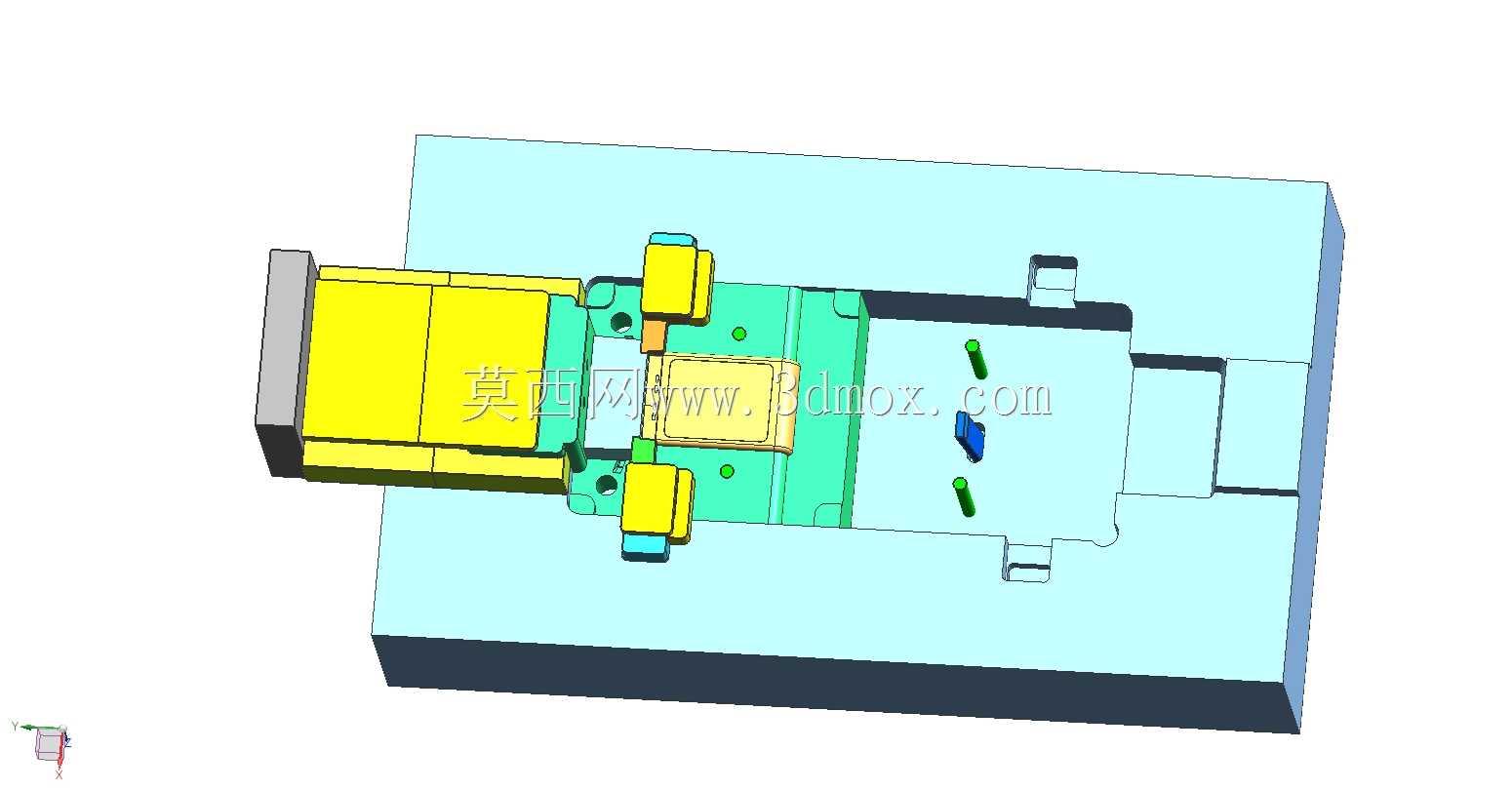

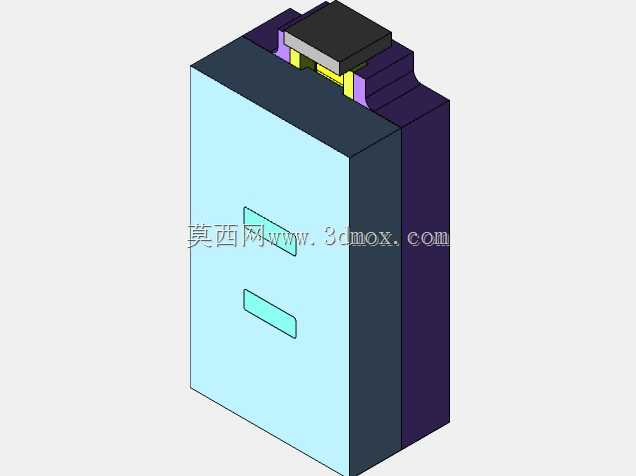

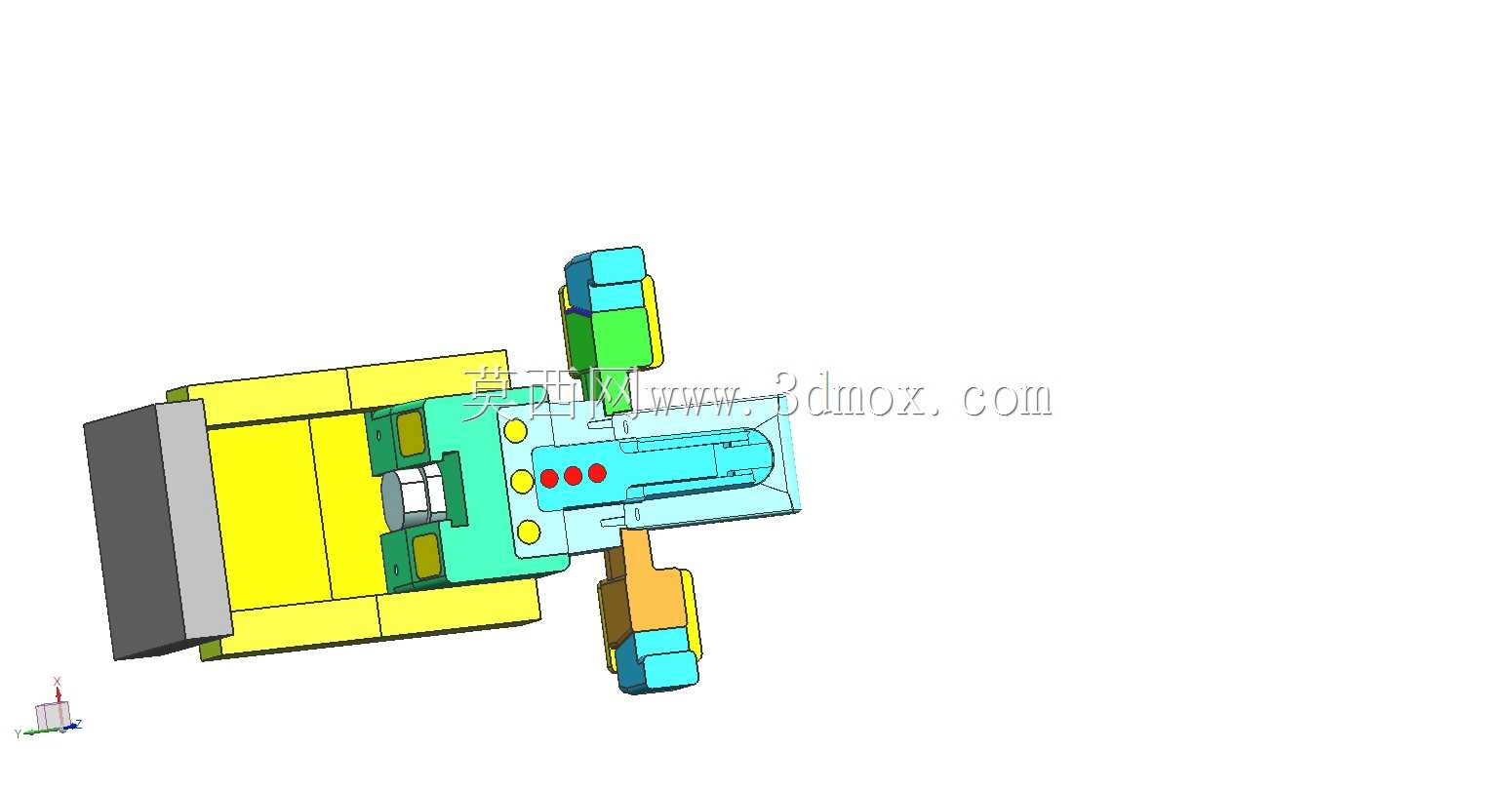

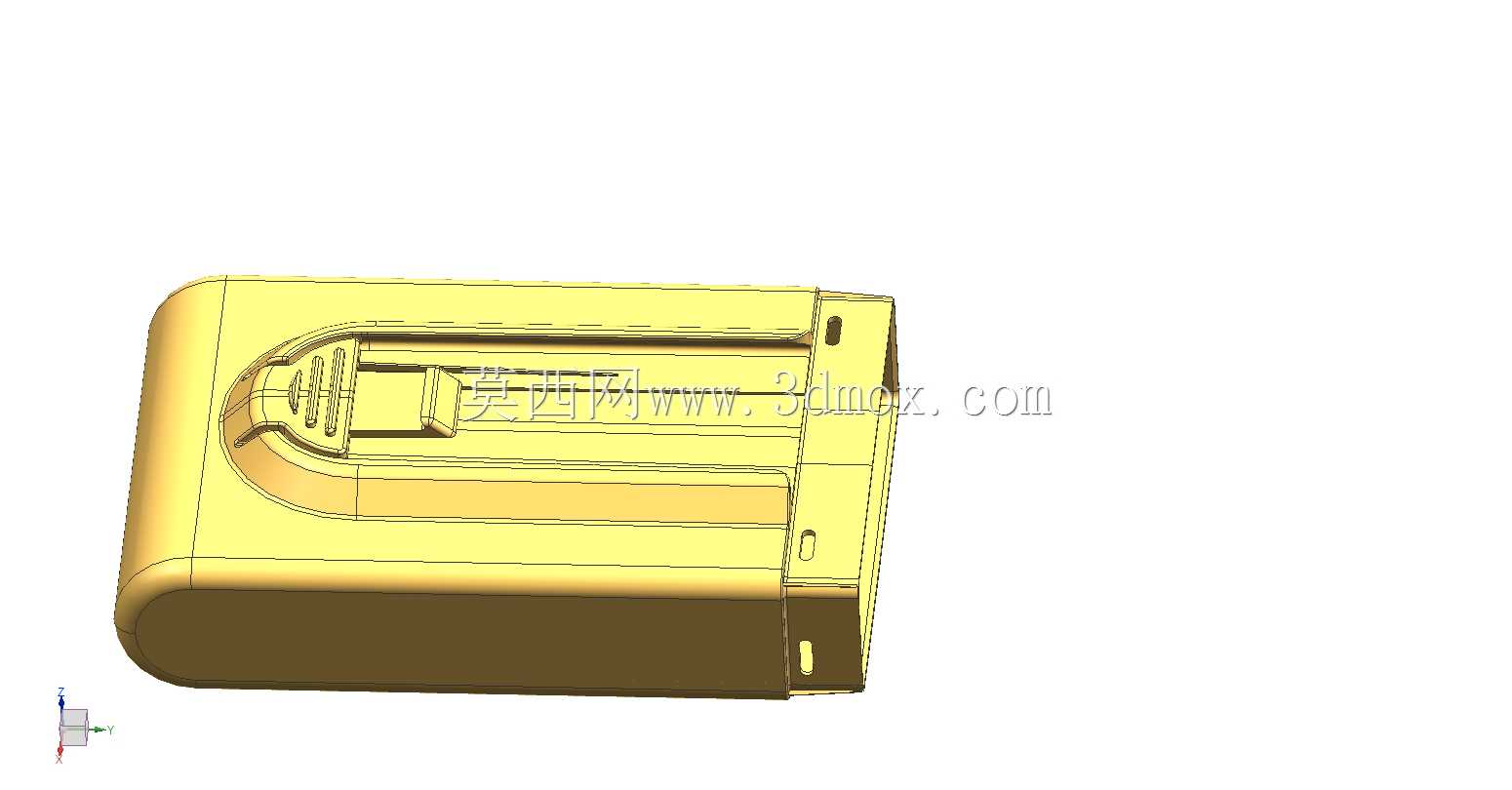

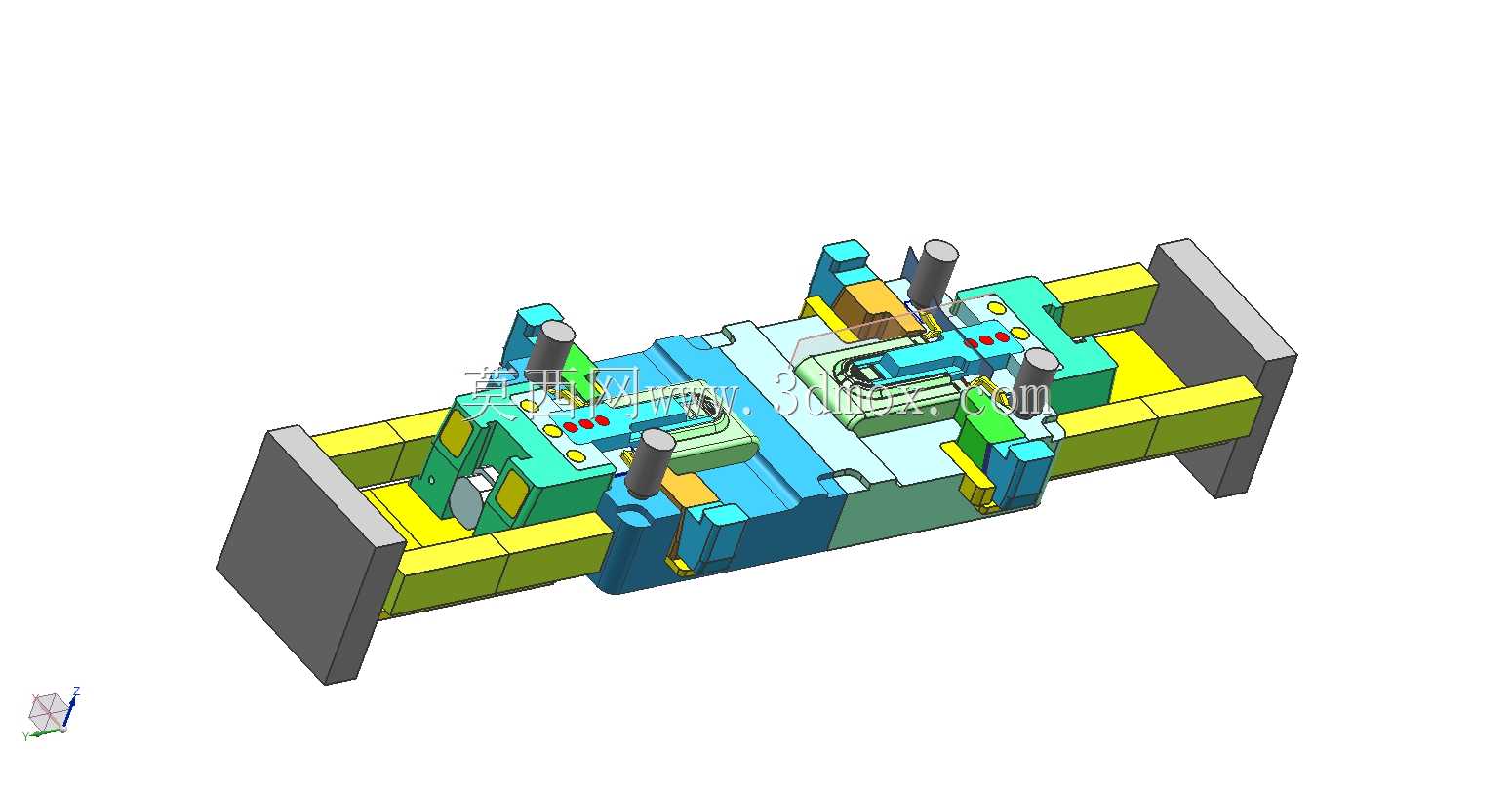

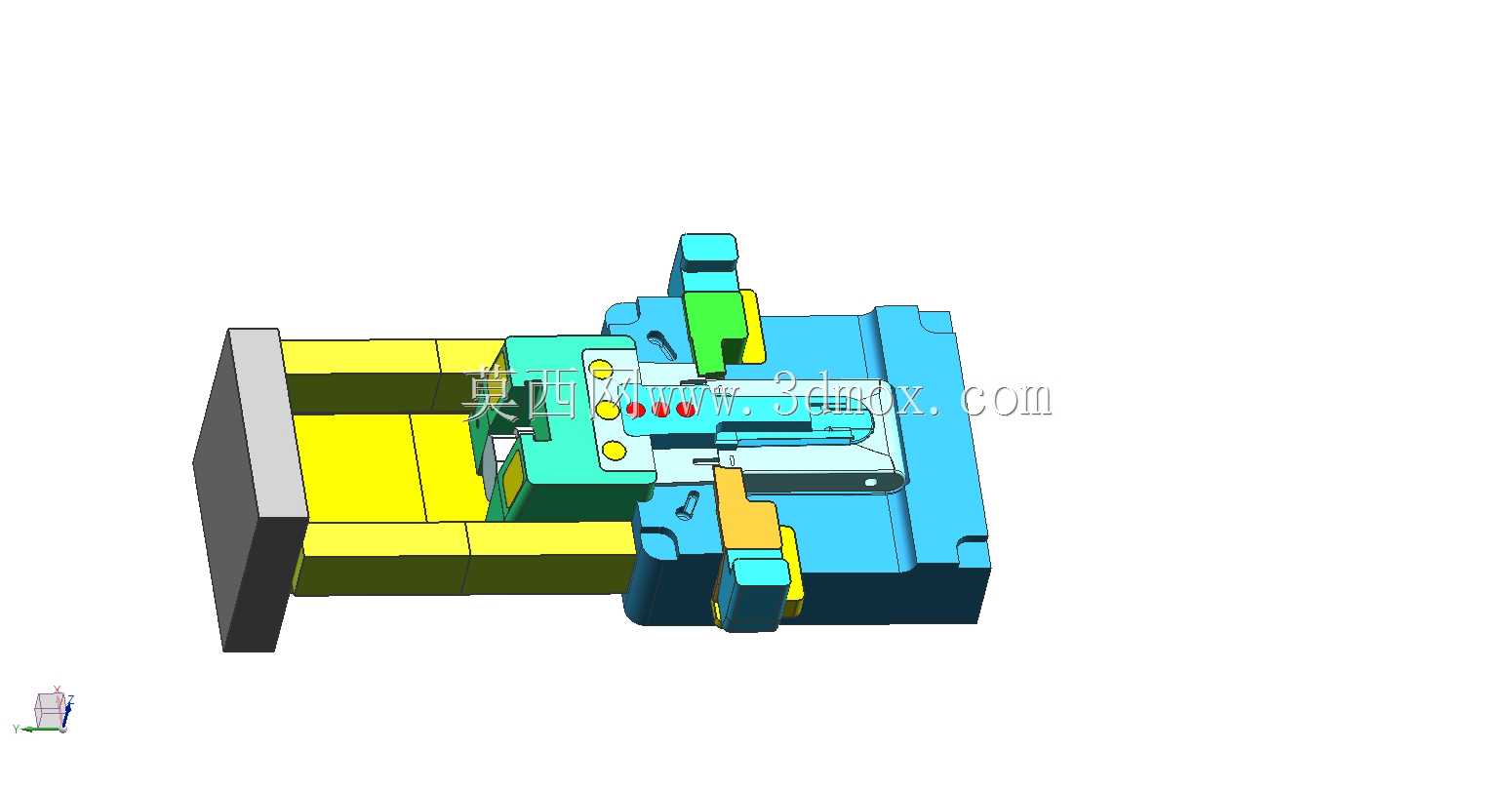

该模具结构面向消费电子、小型家电类塑料外壳的批量注塑生产场景，适配卧式注塑机的安装作业需求，主要用于成型带有侧凹结构的薄壁塑料外壳零件，能够在单次注塑循环中完成两个相同外壳产品的成型作业，有效提升单批次生产效率，降低单位产品的成型能耗与生产周期。模具整体采用模架标准化拼接结构，整体布局沿注塑机射胶方向对称排布，安装边界适配常规200吨级以内卧式注塑机的拉杆间距与模板安装尺寸，无需额外改装设备即可完成上机装夹。模具核心成型区域设置两个独立型腔，对应外壳产品的外观面做抛光预留结构，避免成型后产品表面出现熔接痕、流痕等外观缺陷；长滑块结构沿模具开模方向垂直布置，用于成型外壳侧壁的倒扣与侧孔结构，开模过程中滑块通过斜导柱驱动完成侧向抽芯动作，抽芯行程经过精准核算，既保证完全脱离产品倒扣区域，又不会因行程过大造成模具体积冗余、滑块运行卡顿。短滑块组对应外壳的局部凸起结构，在顶出动作启动前完成先行抽退，避免顶出过程中拉伤产品侧壁。模具内部仅保留核心的成型零件、型腔镶块与滑块组件，精简了非必要的辅助结构，既方便加工过程中的电极拆分与数控铣削作业，也便于后续生产过程中的模具维护与易损件更换；型芯部分采用镶拼式结构，对应外壳内部的筋位、柱位单独拆分镶件，既降低整体加工难度，也能在局部出现磨损、飞边问题时单独更换镶件，减少模具维修成本与停机时间。冷却水道沿型腔、型芯的成型面均匀排布，保证成型过程中模温均匀分布，避免产品出现翘曲变形、收缩不均的问题；浇注系统采用平衡式流道布局，保证两个型腔的进料速度、压力保持一致，确保两个型腔成型的产品尺寸精度、外观质量统一，适配大批量连续生产的稳定性需求。顶出结构采用顶针与顶板结合的方式，顶出力均匀分布在产品的非外观区域，避免顶出过程中产品出现顶白、顶穿等缺陷，保证产品成型后的外观质量与尺寸精度满足装配要求。
