低压断路器触头支撑固定结构设计

　　在低压配电系统的终端保护回路里，这类触头支撑结构是塑壳断路器、小型隔离开关内部承担载流连接与触头定位的核心承载件，日常多应用于工业控制柜、楼宇配电盘、终端电源箱的进线端接线部位，直接衔接外部进线电缆与断路器内部的动触头组件，既要承载额定工况下的持续电流导通，也要在分断短路电流时承受瞬时电动力冲击与触头动作带来的机械振动，避免触头移位导致的接触电阻超标、拉弧烧蚀等故障。

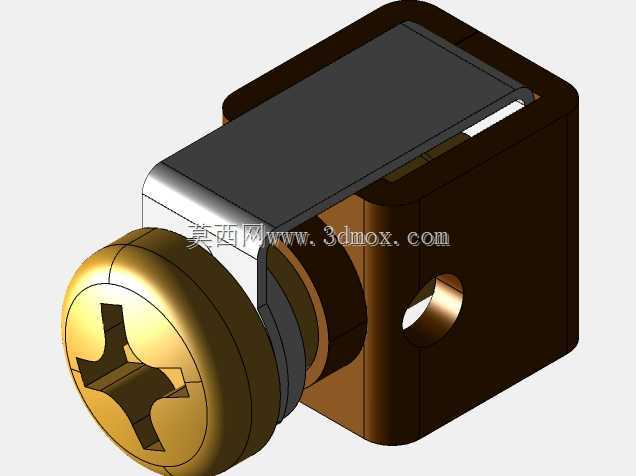

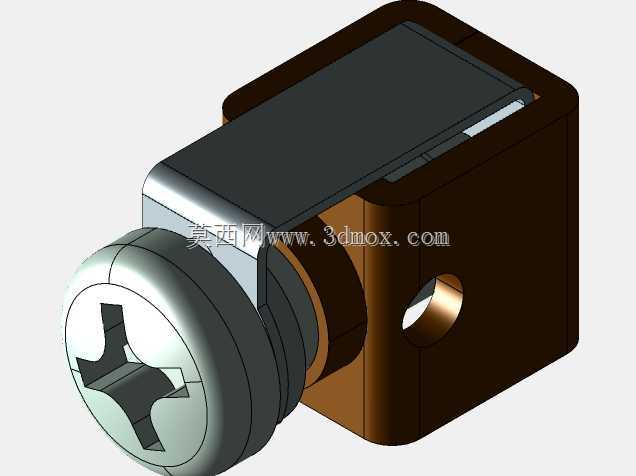

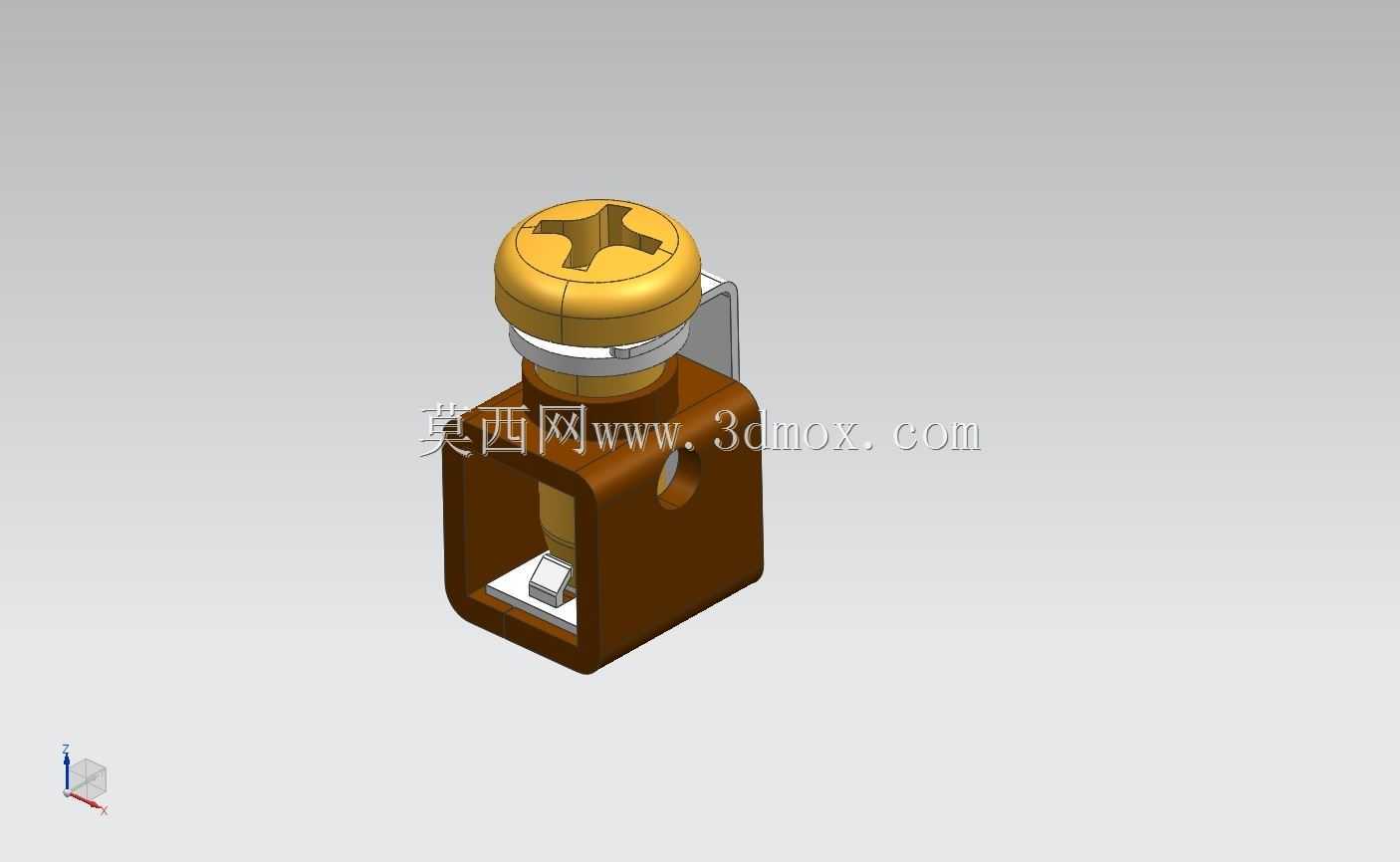

　　从结构功能来看，该部件采用一体式绝缘基座内嵌导电夹持腔的设计，棕色的绝缘基座选用耐电弧、高阻燃的热固性材料模压成型，基座内腔预留了楔形的触头夹持空间，内置的导电接触片带有自适应压紧弧度，当外部接线端头插入夹持腔后，顶部的十字槽压紧旋钮旋转下压，可推动内部压块将导线端头牢牢抵在接触片上，无需额外压接接线端子就能实现可靠的电气连接，这种设计能大幅降低现场接线的工序复杂度，尤其适合批量配电施工时的快速装配作业。基座侧面预留的安装挂耳带有定位通孔，可直接卡入断路器壳体的预设安装槽内，通过卡扣或单颗固定螺丝即可完成组件固定，安装边界尺寸适配主流模数化终端电器的安装腔空间，不会与相邻的断路器极位、操作机构产生运动干涉。

　　设计过程中需要重点考量几个核心工程要点：首先是绝缘基座的爬电距离设计，基座外壁的凸起筋条不仅能提升结构强度，还能拉长带电部件与壳体金属件之间的爬电路径，满足低压电器的绝缘耐压要求；其次是导电接触部位的接触压力匹配，顶部旋钮的下压行程经过精准限位，既不会因为压力过大压伤多股铜芯导线，也不会因为压力不足导致接触电阻过大引发温升超标；再者是操作端的人机适配，顶部旋钮的十字槽尺寸适配标准螺丝刀操作，旋钮表面的防滑滚花也支持手动预紧，方便现场施工时的初步定位。

　　从实际工况适配角度，该结构的导电部件选用高导电率的铜合金基材，表面做镀锡处理，既能降低接触电阻，也能抵御长期使用过程中的氧化腐蚀，适配铜质导线的直接连接，避免不同金属接触产生的电化学腐蚀问题。基座的方形外形在断路器内部排布时可实现紧密贴合，充分利用壳体内部的有限空间，在有限的体积内兼顾绝缘性能、载流能力与机械强度，不会因为长期的分合闸振动出现压紧部件松脱的问题。在三维建模过程中，需要重点验证压紧旋钮的行程与内部压块的运动轨迹，确保旋钮旋转到极限位置时压块不会与基座内腔发生卡滞，同时要校核夹持腔的尺寸公差，保证不同线径的导线插入后都能获得均匀的压紧力，避免出现单股线芯压接不实的情况。此外，基座侧面的定位孔与安装基准面的形位公差需要严格控制，保证组件装入断路器壳体后，内部触头的对中精度符合要求，避免动触头合闸时出现偏磨，影响断路器的机械寿命与电寿命。
